ПАК 8816 программно-аппаратный комплекс

Скачать PDF

Маркировка взрывозащиты: Нет

Описание

Программно-аппаратный комплекс ПАК 8816 предназначен для распределенного сбора, обработки, регистрации и отображения показаний с различных датчиков. В первую очередь комплекс предназначен для работы в составе измерительных комплексов СКАТ для задач атмосферного мониторинга.

В программно-аппаратный комплекс ПАК 8816 входят:

  • Система сбора данных комплекса основана на устройствах с поддержкой протокола Modbus RTU/ASCII/TCP и интерфейса RS-485 и/или RS-232. Для подключения аналоговых устройств используются преобразователи фирмы Advantech серии ADAM-4000 представляющих собой самостоятельные модули, объединенные в сеть и взаимодействующие по интерфейсу RS-485. Обмен данными с регистратором данных происходит через преобразователь интерфейса RS-485 в RS-232 - ADAM-4520.

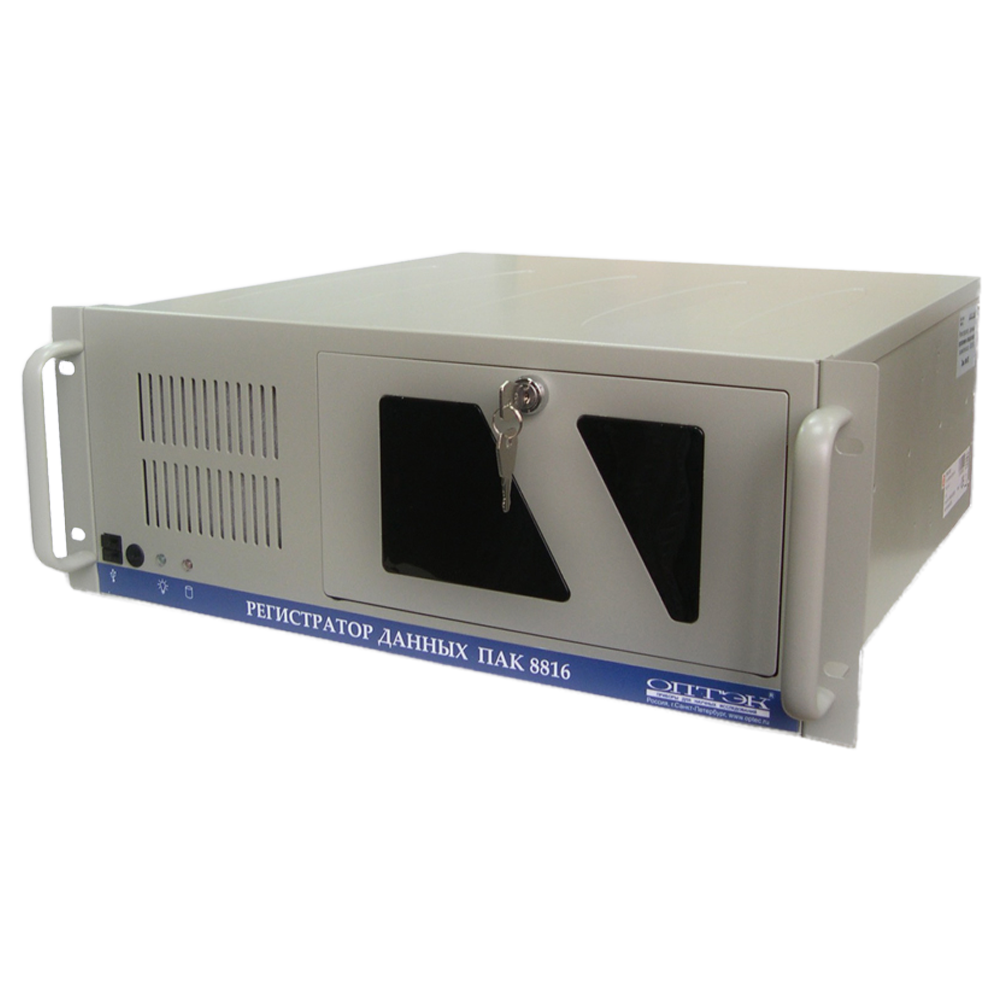

  • Регистратор данных представляет собой устройство для получения и накопления информации о текущих значениях измеряемых величин от системы сбора данных.
  • Сервер объединения и хранения представляет собой устройство для сбора информации из баз данных регистраторов и формирования общей базы. Сервер объединения и хранения предоставляет пользователям web-интерфейс. Уведомления пользователя о появлении тревог и оповещений осуществляется с помощью web-интерфейса и всплывающих окон, и звукового сигнала.

Возможности web-интерфейса:

  • Просмотр текущих данных от измерительных комплексов СКАТ в виде таблицы с возможностью автоматического обновления с настраиваемым периодом.
  • Просмотр результатов сбора данных за выбранный интервал времени в виде отчетов (ТЗА-4, отчет за сутки с периодом усреднения 20 мин., отчет за месяц с усреднением за сутки).
  • Просмотр результатов сбора данных в виде таблиц, формируемых в соответствии с параметрами, введенными пользователем (интервал времени, период усреднения, каналы измерения).
  • Просмотр результатов сбора данных по всем или отдельным компонентам в виде графиков с выбором интервала времени и периода усреднения.
  • Отображение графиков с уровнями ПДК (предельно допустимых концентраций), нормировка графиков по значениям соответствующих ПДК.
  • Редактирование значений уровня ПДК измеряемых веществ (только для пользователя с правами администратора).
  • Просмотр сведений о тревогах (превышение ПДК, срабатывание дискретных датчиков) и их экспорт в формат MS Exсel.
  • Просмотр списка событий, времени регистрации пользователей на сервере, экспорт списка в формат MS Excel.
  • Экспорт отчетов за месяц, за сутки, ТЗА-4 и таблицы архивных данных в формат MS Excel. Таблица архивных данных может быть также экспортирована в формат HTML.
  • Вывод отчетов и графиков на печать.
  • Сохранение графиков в формате PNG и BMP.
  • Изменение масштаба отображения на web-странице сформированных отчетов (ТЗА-4, за месяц, за сутки).
  • Пользователь с правами администратора может добавлять станции и редактировать параметры связи со станцией (только для сервера), добавлять/удалять пользователей, изменять права доступа и пароли других пользователей.
  • Изменение своего пароля и логина.
  • Настройка цветовой схемы и изменение толщины линий графиков (каждый пользователь может настраивать самостоятельно или выбрать по умолчанию).

Для интеграции комплекса ПАК 8816 в сторонние системы сбора данных используется SOAP-интерфейс.

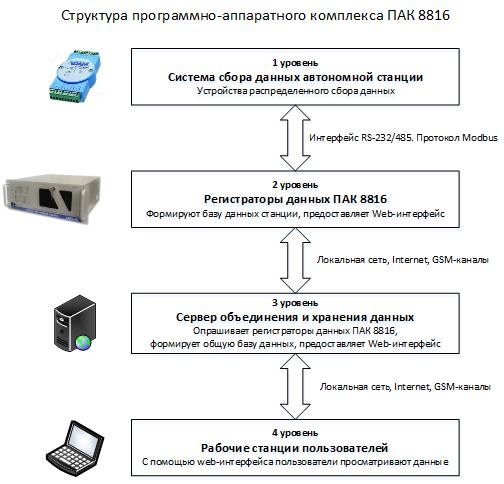

Структура программно-аппаратного комплекса ПАК 8816

Технические характеристики

Выходные сигналы RS232, RS485
