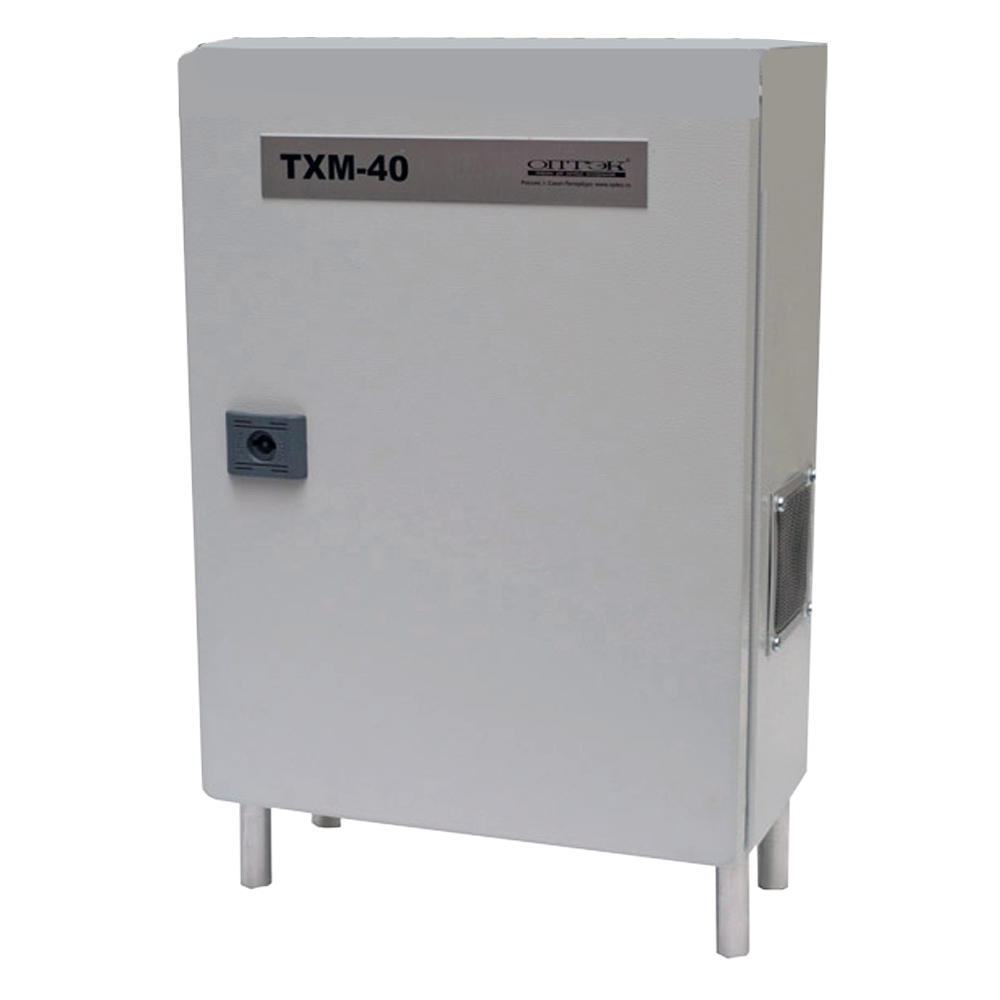

ТХМ-40 блоки пробоподготовки термоэлектрические

Скачать PDF

Тип: Стационарный/Одноканальный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрический блок пробоподготовки ТХМ-40 служит в качестве устройства пробоподготовки для снижения температуры газовой смеси и отвода образующегося конденсата.

Особенности блока ТМХ-40:

  • Исполнение для навесного монтажа.
  • Расход анализируемого газа не более 120 дм3/час при перепаде давления не более 1 кПа.
  • Температура анализируемого газа на входе ТХМ-40 - до 100 °C, на выходе - не превышает температуры окружающей среды.

Принцип действия - термоэлектрический эффект Пельтье. Термохолодильник функционально состоит из теплообменника, внутри которого проходит охлаждаемый газ, устройства охлаждения — термоэлектрического модуля, блока управления (состоящего из блока стабилизации и таймера) блока питания и измерителя-регулятора температуры. Теплообменник расположен с теплопоглощающей стороны термоэлектрического модуля. С его тепловыделяемой стороны расположен радиатор с вентилятором, обеспечивающий эффективный отвод энергии от термоэлектрического модуля. Терморегулятор осуществляет установку и контроль температуры. Термохолодильник имеет встроенный перистальтический насос для удаления конденсата. Таймер управляет цикличностью работы перистальтического насоса.

Блок подготовки пробы ТХМ-40 обеспечивает автоматическое отключение подачи пробы в случае недопустимого возрастания температуры. При этом через специальное реле передается сигнал на внеш-нее устройство.

Технические характеристики

Принцип работы Термоэлектрический
Диапазон рабочих температур +5...+50°С
Питание ~ 220 В
Габариты 400х300х150 мм
Вес 10 кг

Варианты исполнения

  • ТХМ-40.1 – предназначена для кратковременной работы без значительных тепловых нагрузок.
  • ТХМ-40.2 – предназначена для постоянной работы при повышенной тепловой нагрузке с высоким содержанием воды в отходящих газах.

Стандартный комплект поставки

  • ОП-824ТЦ пробоотборное устройство.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Сетевой шнур.
  • Предохранители.

Дополнительная комплектация, опции

  • АБП-05 автономный блок питания.
