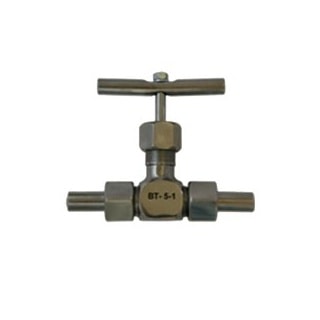

ВТ-5, ВТ-5-01 вентиль запорный игольчатый

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль выбросов ДВС, Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Экология/Прочее

Описание

Вентили игольчатые ВТ-5-01, ВТ-5 предназначаются для управления потоком рабочей газообразной или жидкой среды методом изменения проходного сечения либо его полного перекрытия.

Вентили ВТ-05-01, ВТ-5 используются для газообразных и жидких сред на присоединительных и уравнительных линиях дифференциальных манометров в системах пробоподготовки газоанализаторов, а также при подаче пробы в кондуктометры на дренажно-продувочных импульсных линиях установки теплотехнического оборудования систем КИПиА.

Характеристики

Значения

Давление рабочей среды Рр.

до 25 МПа (250 кгс/см2)

Температура рабочей среды, ТР

до 300оС

Условный проход, DУ*

15 мм

Штуцерно-ниппельное соединение

шар по конусу

Средний ресурс

3000 циклов

Материалы деталей:

корпус и ниппели:



- вентиля ВТ-5

сталь 20, покрытие Ц6.хр

- вентиля ВТ-5-01

сталь 12Х18Н10Т

шпиндель

сталь 40Х13

сальник

асбест с графитом, фторграфит

Технические характеристики

Вес 0,6 кг
