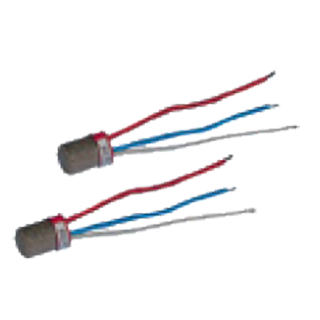

ДМ-1 датчики каталитические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Датчик каталитический ДМ-1 предназначен для использования в составе газоанализаторов и служит для измерения довзрывных концентраций метана, пропана.

Особенности датчиков ДМ-1:
  • Принцип действия датчика основан на каталитическом сгорании углеводородных газов и паров на чувствительном элементе датчика.
  • Датчик состоит из двух элементов (чувствительного и опорного), установленных в одном корпусе и разделенных экраном. Элементы представляют собой платиновые терморезисторы, покрытые керамикой оксида алюминия (чувствительный элемент - активирован Pt - Pd катализатором). Выходной сигнал датчика обусловлен разностью температур чувствительного и опорного элемента в присутствии горючих газов.

Основные характеристики полупроводниковых датчиков ДМ-1:

  • Напряжение на датчике в воздухе, В - 2,4±0,01.
  • Потребляемая мощность, мВт, не более - 400.
  • Время срабатывания, с, не более - 30.
  • Атмосферное давление, кПа - 84-106,7.
  • Значения относительной влажности анализируемой смеси при 20оС - 95%.

Механические нагрузки

  • Синусоидальная вибрация:
    • Диапазон частот, Гц - 10-55.
    • Амплитуда смещения, мм - 0,15.
  • Многократный механический удар:
    • Длительность ударного импульса, мс - 10.
    • Пиковое ускорение удара, м/с2 - 100.
    • Общее число ударов - 1000.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-50% НКПР
C3H8 Пропан 0-50% НКПР
Погрешность измерений
CH4 Метан --
C3H8 Пропан --
Принцип работы Каталитический
Диапазон рабочих температур -25...+50°С
