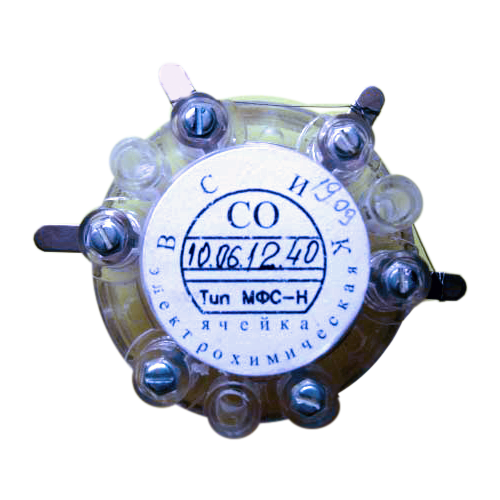

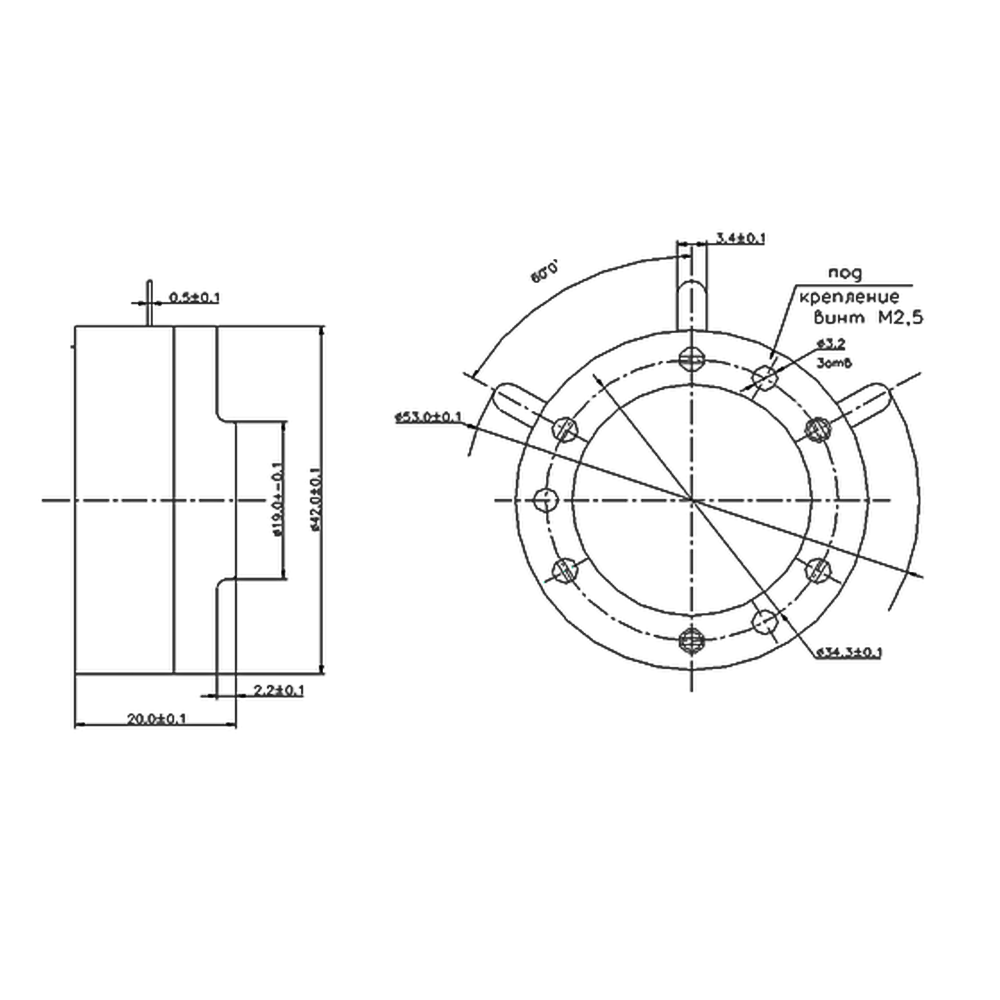

МФС-Н ячейка электрохимическая на оксид углерода 0-4000 ppm

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Ячейка электрохимическая МФС-Н предназначена для работы в составе газоанализаторов по определению оксида углерода (угарного газа) в воздухе рабочей зоны. Применяется в газоанализаторах МАК-2000, КГА-8. Гарантийный срок службы 2 года.

Устройство и принцип действия МФС-Н
Электрохимическая ячейка представляет собой трехэлектродную систему, помещенную в камеру с электролитом ЭК

И - измерительный электрод,
В - вспомогательный электрод,
С – сравнительный электрод,
ГК – газовая камера,
ЭК – камера с электролитом,
Д – диафрагма,
М – мембрана измерительного электрода,
П – потенциостат







Для обеспечения нормальной работы ячейки к ее электродам подключается электронное устройство – потенциостат П. Со стороны анализируемой среды перед полупроницаемой мембраной М измерительного электрода И находится диафрагма Д, ограничивающая поток анализируемого газа к измерительному электроду И. Диафрагма Д и полупроницаемая мембрана М конструктивно оформляют газовую камеру ГК. В некоторых типах электрохимических ячеек газовая камера ГК заполнена фильтрующим веществом, удаляющим из анализируемого газа компоненты, которые могут исказить аналитический результат.

Анализируемый газ диффундирует через диафрагму Д к катализатору измерительного электрода И, на котором претерпевает электрохимические превращения. Генерируемый ток при этом пропорционален концентрации анализируемого газа. Электролит, потенциал измерительного электрода, катализатор измерительного электрода и материал фильтрующего вещества выбираются исходя из условий оптимального анализа.

Перед установкой электрохимической ячейки, проводник, соединяющий электроды «И» и «С», должен быть удален. Электрохимическая ячейка достигает своих нормированных характеристик после нахождения при потенциале в течение не менее 24 ч.

Особенности ячейки МФС-Н на оксид углерода:

  • Чувствительность 50±15 нА/ррm.
  • Величина «шума» < 1 ppm.
  • Нелинейность выходного сигнала < 5 %.
  • Время выхода на показания (T 09) < 45c.
  • Величина фонового сигнала - 2-10 ppm.
  • Изменение фонового сигнала (+20...+40 °С) < 10 ppm.
  • Диапазон рабочих давлений нормальное ±10 %.
  • Изменение выходного сигнала за 1 мес < 1 %.
  • Гарантийный срок службы 2 года.
  • Срок службы не менее 3 лет.
  • Потенциал измерительного электрода - 0,0 В.
  • Емкость фильтра для поглощения «мешающих» газов - 10000000 ppmxч

Таблица перекрестной чувствительности

Газ, 100 ppm

СO

SO2

NO2

H2S

NO

H2

CH4

Сигнал, ppm

100

0

0

0

0

<5

<5, при концетрации СН4-100 %

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-4000 ppm
Погрешность измерений
CO Углерода оксид (Угарный газ) ---
Принцип работы Электрохимический
Диапазон рабочих температур -20...+50°С
