ПВ преобразователи водорода электрохимические полярографические

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Наименования контролируемых компонентов: H2 Водород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Электрохимические преобразователи водорода ПВ предназначены для измерения парциального давления (концентрации) водорода.

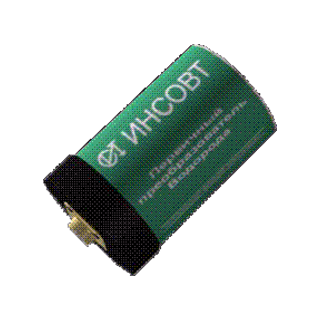

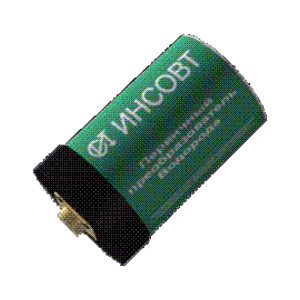

Конструктивно полярографические преобразователи водорода ПВ1 и ПВ2 выполнены в цилиндрическом корпусе и снабжены электрическими разъёмами для их подключения к внешним устройствам.

Технические характеристики

Диапазоны измерений
H2 Водород 0-5 (ПВ-2), 0-40 (ПВ-1) кПа
Погрешность измерений
H2 Водород
Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -20...+40°С
Питание = 4,2...6,0 В
Габариты Ø32х58 мм (ПВ-1)

Ø32х40 мм (ПВ-2)

Вес 50 г

Варианты исполнения

Преобразователь водорода ПВ1 преобразует парциальное давление водорода в газовых смесях в нормированный аналоговый сигнал напряжения постоянного тока. Преобразователь ПВ1 термокомпенсирован в диапазоне от 15 до 35°С.

Преобразователь водорода ПВ2 имеет цифровой UART интерфейс. Дополнительная цифровая обработка встроенным микроконтроллером сенсора расширяет диапазон термокомпенсации, который для сенсора водорода ПВ2 составляет от 5 до 45°С.

Наименование

Значение

ПВ1

ПВ2

Диапазон измерения, кПа

0 – 40

0 – 5

Диапазон выходного сигнала, В

0,4 – 2,4

-

Нелинейность, %

2,5

1

Чувствительность, мВ/%

50 - 60

-

Дискретность, кПа

-

0,05

Напряжение питания, В

4 – 6

Ток потребления, мА

7

Средний ресурс работы на воздухе, месяцев

24

Дополнительная комплектация, опции

  • Сенсор водорода ПВ1 может поставляться в исполнении для работы под давлением до 1000 кПа.
  • Сенсор водорода ПВ2 может поставляться в комплекте с адаптером UART-RS232 или UART-USB для подключения датчика к COM или USB портам компьютера.
