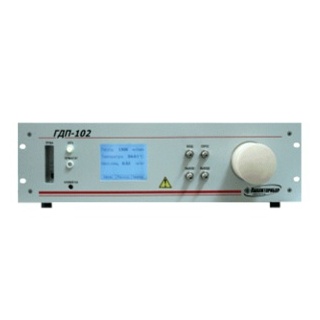

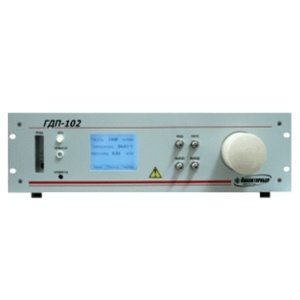

ГДП-102 генератор газов

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Описание

Генератор газов ГДП-102 предназначается для приготовления поверочных смесей газов (ПГС) целевых компонентов в воздухе (азоте).

Область применения генератор газов ГДП-102: поверка и градуировка газоаналитических систем и газоанализаторов, а также разработка аналитических методик, научные исследования, испытания и аттестация газоаналитической аппаратуры экологического и санитарного назначения. Генератор ГДП-102 является рабочим эталоном 2-го разряда по ГОСТ 8.578-2008.

Действие генератора ГДП-102 основано на смешении потока целевого компонента, который создает источник микропотока пара или газа при соответствующей его производительности, с потоком газа-разбавителя. Генератор ГДП-102 применяется в комплекте с источниками микропотоков газов и паров ИМ, изготавливаемыми по ИБЯЛ.418319.013 ТУ-2001.

В качестве газа-разбавителя применяется азот по ГОСТ 9293-74 или поверочный нулевой газ (ПНГ) - «нулевой воздух» по ТУ6-21-5-82 или синтетический воздух - ГСО-ПГС состава О2/N2 с номинальным содержанием объемной доли О2 20,5 %, номер по Госреестру 3732-87.

Основные технические характеристики ГДП-102

Характеристики

Значения

Примечания

Диапазоны создаваемых концентраций, мг/м3:



относительная погрешность, %:

- NО2

0,07 - 3

± 10

0,7 - 20

± 8

- SО2

0,07 - 3

± 10

0,7 - 40

± 8

- H2S

0,15 - 3

± 10

0,7 - 25

± 8

- Cl2

0,07 - 3

± 12

0,7 - 50

± 9

- NНз

0,07 - 3

± 10

0,7 - 20

± 8

- C2H5SH

0,7 - 67

± 9

- НСl

0,07 - 3

± 10

0,7 - 33

± 8

- Органические вещества

0,1 - 3

± 10

0,7 - 100

± 8

Расход газа разбавителя, л/мин

0,3 - 1,5

плавно

Предел допускаемой относительной погрешности расхода, %:

± 2



Установка температуры термостата, °С

30 - 120

с дискретностью

Предел допускаемой абсолютной погрешности температуры, °С

± 0,2

для участка 30-70 °С

± 0,4

для участка 71-120 °С

Диапазон температуры окружающей среды,°С

от +15 до +25



Размер камеры термостата, мм

Ø = 40; L = 150



Питание, В

220

частотой 50±1 Гц

Потребляемая мощность, Вт, не более

150



Габаритные размеры, мм, не более

550×490×150



Масса, кг, не более

19



Срок службы, лет, не менее

10



Возможно применение любых источников микропотока, которые рассчитаны на данный температурный диапазон. Возможна одновременная загрузка нескольких источников микропотока ИМ в термостат, в этом случае производительность источников суммируется.

Технические характеристики

Принцип работы Термодиффузионный
Питание ~ 220 В
Габариты 550 х 490 х 150 мм
Вес 19 кг

Диапазон рабочих температур

+15...+25 гр.С

Стандартный комплект поставки

  • Генератор ГДП-102
  • Комплект ЗИП
  • Ведомость эксплуатационных документов
  • Комплект эксплуатационных документов

Дополнительная комплектация, опции

Источники микропотока газов ИМ ИБЯЛ.418319.013
