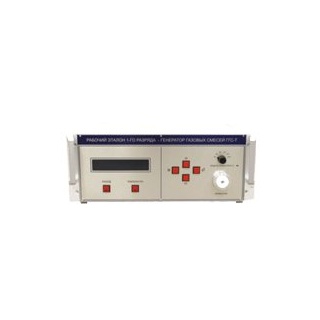

ГГС-Р, ГГС-Т, ГГС-К генераторы газовых смесей

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Генераторы газовых смесей серии ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2014 и предназначены для воспроизведения единицы объемной (молярной) доли и/или массовой концентрации определяемых компонентов в бинарных газовых смесях.

Генераторы ГГС могут применяться для градуировки и поверки газоанализаторов, хроматографов, газоаналитических систем и газоаналитических преобразователей, а так же для проведения научных исследований.

Генераторы ГГС представляют собой динамический газовый смеситель и обеспечивают приготовление бинарных газовых смесей двумя способами:

  • Путем смешения чистых газов или разбавлением промежуточной газовой смеси (модели ГГС-Р, ГГС-К), регулирование и измерение расходов исходного газа и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода.

  • Путем смешения потоков газов, один из которых (разбавитель) регулируется и измеряется с помощью теплового регулятора массового расхода, а второй (целевой газ) задается источником микропотока (ИМ), находящимся в термостате с контролируемой температурой (модели ГГС-Т, ГГС-К).

Источники микропотоков, используемые в генераторах ГГС, представляют собой ампулу с проницаемой стенкой, заполненную жидкостью или сжиженным газом. При заданной температуре вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью, характеризующейся производительностью источника.

Преимущества генераторов газовых смесей ГГС:

  • Высокая точность благодаря индивидуальной калибровке каналов измерения расхода и температуры.

  • Индивидуальная конфигурация в зависимости от требований заказчика.

  • Требуемые значения расходов по каналам и значения объемной (молярной) доли (массовой концентрации) компонентов в приготавливаемой смеси определяются расчетным путем в ручном режиме (модели ГГС-Р, ГГС-Т, ГГС-К), в автономном режиме с помощью внутреннего контроллера (модели ГГС-Р, ГГС-Т, ГГС-К) и в автоматическом режиме с помощью программы внешнего управления (мод. ГГС-Р, ГГС-Т, ГГС-К).

  • Микропроцессорный контроль всех режимов работы.

  • Плавное задание расходов газа и температуры термостатирования (ГГС-Т, ГГС-К).

  • Дополнительная автономная защита от перегрева термостата (ГГС-Т, ГГС-К).

  • Возможность сохранения нескольких калибровок на различные газы во внутреннем микроконтроллере (по специальному заказу).

  • Специальное программное обеспечение для среды Windows.

Целевые компоненты

ГГС-Р, ГГС-К химически активные газы (NO, NO2, NH3, Cl2, HCl, HF, F2 и т.п.), серосодержащие газы (CH3SH, С4H10S, C2H5SH, С3Н8S, CS2, COS, SO2, H2S и т.п.), С1 - С8 углеводородные газы (CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, С6Н14, C5H12, C6H6, C7H8, C8H10 и т.п.), CO, CO2, галогеносодержащие газы (CHClF2, C2Br2F4, CHClF2, C2Br2F4, C2H2F4, C3F7H и др), инертные и постоянные газы (Xe, Ne, Kr, Ar, He, N2, O2, H2 и т.п.)
ГГС-Т, ГГС-К источники микропотока газа (ИМ) по ИБЯЛ.418319.013 ТУ, Хд.2.706.139, Хд.2.706.140, ИМ-РТ по ШДЕК.418319.007 ТУ, ИМ-Hg по ШДЕК 418319.011 ТУ

Метрологические характеристики генераторов ГГС:

Диапазон воспроизведения объемной (молярной) доли целевого компонента (ГГС-Р, ГГС-К) от 1,0•10-6 % до 991) %
Пределы допускаемой относительной погрешности заданного значения объемной доли (молярной) целевого компонента в смеси на выходе генератора (ГГС-Р, ГГС-К) от 2 % до 52) %
Диапазон воспроизведения массовой концентрации целевого компонента в зависимости от типа и производительности ИМ (ГГС-Т, ГГС-К) от 0,023) до 100 мг/м3
Пределы допускаемой относительной погрешности генератора при работе с ИМ (ГГС-Т, ГГС-К) от 3 % до 7 %
Количество одновременно используемых ИМ (ГГС-Т и ГГС-К) от 1 до 6
Диапазон задаваемых температур в термостате (ГГС-Т, ГГС-К) от +30 °С до +120 °С
Расход газовой смеси на выходе от 100 см3/мин до 50004) см3/мин
Пределы допускаемой относительной погрешности измерения объемного расхода газа ±(1,0 - 1,5) %

Примечания:

1) Верхний предел диапазона воспроизведения (99,0 %) справедлив только для модификаций ГГС-Р и ГГС-К в случаях калибровки генераторов по реальным технически чистым газам. В противном случае верхний предел диапазона воспроизведения объемной (молярной) доли составит не более 10 %. Перечень калибровочных газов согласовывается с производителем при заказе.

2) Относительная погрешность воспроизведения объемной (молярной) доли меняется в зависимости от компонентного состава ГС, диапазона воспроизведения, абсолютной погрешности определения содержания целевого компонента в газе-разбавителе.

3) Для ИМ-Hg по ШДЕК.418319.011 ТУ диапазон воспроизведения массовой концентрации целевого компонента: 0,00002 - 1.

4) Объемный расход на выходе, диапазоны измерения и регулирования расхода могут изменяться в зависимости от технических требований заказчика.

Технические характеристики

Принцип работы Динамический
Диапазон рабочих температур +15...+25°C
Питание ~ 220 В
Габариты ГГС-Р - 400х500х200 мм; ГГС-Т и ГГС-К - 500x500x220 мм
Вес 15 кг

Стандартный комплект поставки

  • Генератор газовых смесей ГГС модификации ГГС-Р, ГГС-Т или ГГС-К.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект баллонов с исходными газовыми смесями (для ГГС-Р, ГГС-К).
  • Комплект источников микропотоков газа (для ГГС-Т, ГГС-К).
  • Комплект штуцеров, заглушек и металлических уплотнений.
  • Программное обеспечение.
