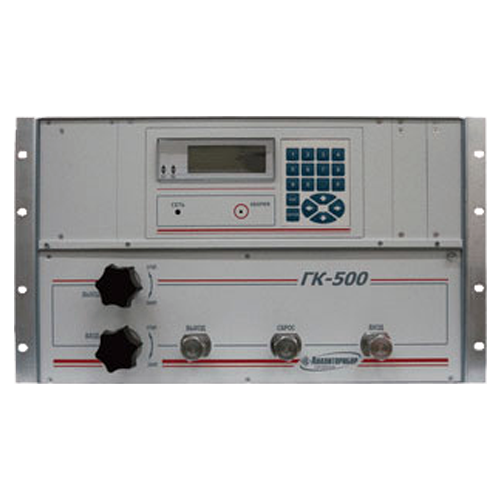

ГК-500 генератор микроконцентраций кислорода

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Генератор микроконцентраций кислорода ГК-500 предназначен для приготовления поверочных смесей газов и представляет собой рабочий эталон 1-го разряда согласно ГОСТ 8.578-2002.

Область применения ГК-500: поверка и корректировка показаний газоанализаторов микроконцентраций кислорода.

Генераторы ГК-500 обеспечивают выполнение следующих функций:

Выдачу световой индикации зеленого цвета, свидетельствующей о включении генератора.
Задание с клавиатуры генератора объемной доли кислорода в ПГС на его выходе, млн^-1.
Задание с клавиатуры генератора расхода газовой смеси на его выходе, л/мин.
Ввод с клавиатуры генератора значения температуры окружающей среды и атмосферного давления.
Расчет значения тока, подаваемого на встроенный электролизер, на основе следующих данных: заданной величины объемной доли кислорода в газовой смеси, заданной величины расхода на выходе, введенных значений температуры окружающей среды и атмосферного давления.
Генерацию и поддержание на неизменном уровне тока через встроенный электролизер.
Поддержание на неизменном уровне расхода газовой смеси на выходе генератора.
Приготовление газовой смеси с заданным содержанием объемной доли кислорода, объемная доля, млн^-1.
Цифровую индикацию номера версии программного обеспечения (в дальнейшем – ПО) и цифрового идентификатора ПО (контрольной суммы).

Метрологические характеристики генератора ГК-500:

Обозначение исполнения генератора	Диапазоны создаваемых концентраций, объемная доля, млн^-1	Цена ЕМР, объемная доля, млн^-1	Пределы допускаемых относительных погрешностей, %
Обозначение исполнения генератора		Цена ЕМР, объемная доля, млн^-1	создания концентрации	создания расхода	создания тока
ИБЯЛ.418319.033	от 0,1 до 0,5	0,001	±10	±2,5	±0,5
	свыше 0,5 до 1,0	0,001	±8	±2,5	±0,5
	свыше 1,0 до 10	0,001	±4	±2,5	±0,5
	свыше 10 до 500	0,1	±2	±1	±2
ИБЯЛ.418319.033-01	от 0,1 до 0,5	0,001	±10	±2,5	±0,5
	свыше 0,5 до 1,0	0,001	±8	±2,5	±0,5
	свыше 1,0 до 10	0,001	±4	±2,5	±0,5
ИБЯЛ.418319.033-02	свыше 10 до 500	0,1	±2	±1	±2

Примечание: для создания концентрации нормированная погрешность обеспечивается при относительной погрешности измерения атмосферного давления не хуже ±0,1кПа и температуры окружающей среды не хуже ±0,2⁰С.

Технические характеристики

Принцип работы	Электролитический
Климатическое исполнение	УХЛ4.2
Диапазон рабочих температур	+15...+25°С
Исполнение по степени защиты	IP20
Питание	~ 220 В
Габариты	280 х 475 х 495 мм
Вес	20 кг

Стандартный комплект поставки

Генератор мироконцентраций кислорода ГК-500
Ведомость эксплуатационных документов
Комплект эксплуатационных документов
Комплект ЗИП

Дополнительная комплектация, опции

Баллоны с ГСО-ПГС состава водород в азоте с номинальной концентрацией водорода 1,9 % объемной доли, номер Госреестра 3913-87.

Скачать документацию

ГК-500 генератор микроконцентраций кислорода. Руководство по эксплуатации.
