ИМ-Hg источники микропотоков паров ртути

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда предназначены для воспроизведения единицы массовой концентрации ртути в азоте (воздухе или метане) и ее передачи к рабочим средствам измерений.

Источники микропотоков ИМ-Hg применяются в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля ртути в воздухе рабочей зоны.

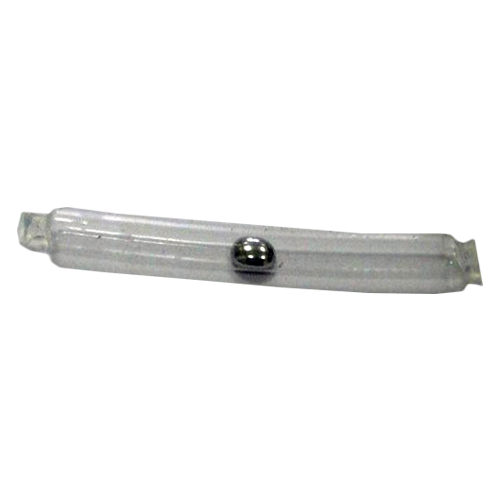

Конструктивно ИМ-Hg представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом. Производительность ИМ-Hg (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Особенности:
  • Допускаемое относительное отклонение производительности от заданного при заказе значения не более ±15 %
  • Пределы допускаемой относительной погрешности (δо) ИМ-Hg (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока) для всех исполнений ИМ-Hg ±6%
  • Масса вещества в ИМ-Hg - не менее 1,0 г.
  • Отклонение измеренного значения массы от первоначального значения массы ИМ-Hg (брутто), указанного в паспорте :
    • не более 0,3 г (при вводе в эксплуатацию);
    • не более 0,6 г (в процессе эксплуатации).
  • ИМ-Hg заполнены веществом с содержанием основного компонента  - не менее 99.999%.
  • Гарантийный срок годности ИМ-Hg (интервал времени, в течение которого гарантируется неизменность метрологических характеристик ИМ-Hg с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации) - 2 года.
  • Средняя наработка на отказ -  5000 час (при доверительной вероятности Р=0,95).

Источники микропотоков ИМ-Hg различаются температурой применения и конструктивным исполнением.

Условное обозначение исполнения

Особенность
конструкции

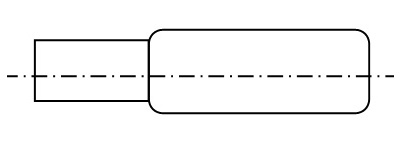

Схема ИМ

Длина проницаемого сосуда, мм

Наружный диаметр проницаемого сосуда, мм

А1

Трубка

10...55

6

Г

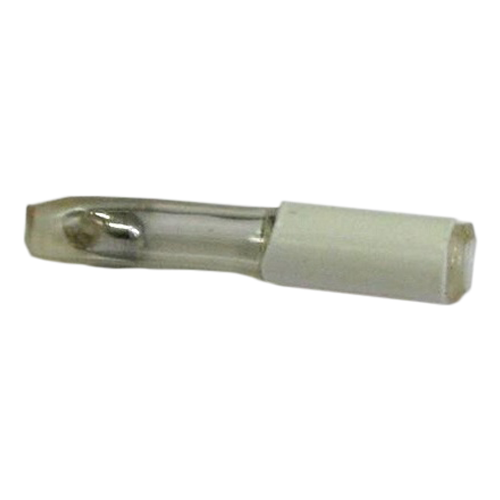

Резервуар с трубкой

5...10

6

Технические характеристики

Диапазоны измерений
Hg Ртуть
Погрешность измерений
Hg Ртуть ±6% (пределы допускаемой относительной погрешности значений производительности, воспроизводимых ИМ)
Принцип работы Термодиффузионный
Вес 20 г

Варианты исполнения

Условное обозначение ИМ

Вещество

Номинальное значение температуры
Тн, ºС

Конструктивное исполнение ИМ

Диапазон производительности ИМ, нг/мин

ИМ1-О-Hg-Г

Ртуть Hg

30,0

Г

0,1- 0,5

ИМ2-О-Hg-А

30,0

А

0,5-2

ИМ3-О-Hg-А

35,0

А

2-100

Стандартный комплект поставки

  • ИМ-Hg источники микропотоков паров ртути.
  • Контейнер.
  • Паспорт.
  • Свидетельство о поверке.
