ИМ-РТ источники микропотоков газов и паров

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Источники микропотока паров ИМ-РТ - рабочие эталоны 1-го разряда являются сменными элементами термодиффузионных генераторов газовых смесей типа ГДП-102 и аналогичных.

Область применения: для градуировки и поверки газоанализаторов контроля несимметричного диметилгидразина (НДМГ) [(СН3)2N2H2] в воздухе рабочей зоны.

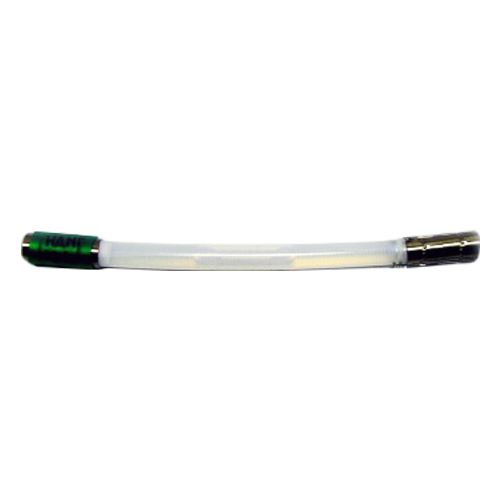

ИМ-РТ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью). Конструктивно ИМ-РТ выполнены в виде фторопластовой трубки и в зависимости от ее длины и диаметра имеют исполнения А1 и А2

Производительность источников микропотока ИМ-РТ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ-РТ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Заполнение ИМ-РТ веществом - не менее, чем на 70% от полной вместимости с содержанием основного компонента не менее 99,0%.

ИМ-РТ различаются температурой применения и конструктивным исполнением. В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ-РТ относятся к многозначным.

Условное обозначение исполнения

Особенность
конструкции

Схема ИМ

Длина проницаемого сосуда, мм

Наружный диаметр проницаемого сосуда, мм

А1

Трубка

15 ... 135

4

А2

6...8

Технические характеристики

Диапазоны измерений
C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин)
Погрешность измерений
C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин) ±5% (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока)
Принцип работы Термодиффузионный
Габариты Ø4...8 мм, L 20…120 мм
Вес 20 г

Варианты исполнения

Условное обозначение ИМ-РТ

Вещество

Номинальное значение температуры, С°

Конструктивное исполнение

Диапазон производительности G, мкг/мин

Температурный коэффициент (α), градус-1

ИМ-РТ1-О-А1

Несимметричный диметилгидразин (НДМГ)
(СН3)2N2H2

30

А1

0,1-0,2

0,025

ИМ-РТ2-О-А1

40

А1

0,2-0,4

0,025

ИМ-РТ3-О-А1

50

А1

0,4-0,6

0,025

ИМ-РТ4-О-А1

60

А1

0,6-0,8

0,025

ИМ-РТ5-О-А2

30

А2

0,1-0,3

0,025

ИМ-РТ6-О-А2

40

А2

0,2-0,5

0,025

ИМ-РТ7-О-А2

50

А2

0,4-0,8

0,025

ИМ-РТ8-О-А2

60

А2

0,8-1.0

0,025

ИМ-РТ9-М-А1

30
40
50
60

А1

0,1-0,2
0,2-0,4
0,4-0,6
0,6-0,8

0,025

ИМ-РТ10-М-А2

30
40
50
60

А2

0,1-0,3
0,2-0,5
0,5-0,8
0,8-1.0

0,025

Стандартный комплект поставки

  • Источник микропотоков (исполнение и производительность ИМ-РТ определяется при заказе).
  • Контейнер.
  • Паспорт.
  • Свидетельство о поверке.
