ИМ-ВРЗ-24-М-И источники микропотоков газов и паров

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ-24-М-И в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации фурфурилового спирта в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2008.

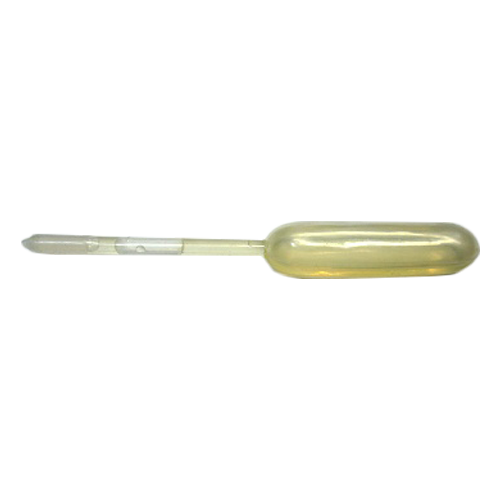

Источники микропотоков представляют собой сосуды с проницаемыми стенками, заполненные фурфуриловым спиртом по ГОСТ 28960-91. Ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85.

При обдуве газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью. Производительность источников микропотоков (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от геометрических размеров (длина и диаметр) запаянной ампулы с фурфуриловым спиртом, а также от температуры термостатирования

Источники микропотоков относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Условное обозначение исполнения	Особенность конструкции ИМ-ВРЗ	Схема ИМ-ВРЗ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм
И	Ампула		50 ... 110	11 ... 14

Технические характеристики

Принцип работы	Термодиффузионный
Вес	20 г

Варианты исполнения

Условное обозначение	Вещество	Номинальное значение температуры, Тн, Со	Конструктивное исполнение	Диапазон производительности, Gн, мкг/мин	Температурный коэффициент (α), градус^-1
ИМ-ВРЗ-24-М-И	Фурфуриловый спирт С5Н6О2	30,0	И	0,5-1,5	0,051
		35,0		1-3
		40,0		3-5

Стандартный комплект поставки

Источник микропотоков ИМ-ВРЗ-24-М-И.
Контейнер.
Паспорт.
Свидетельство о поверке.
