АГМ-505 газоанализаторы оптимизации режимов горения

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Переносной

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), NO Азота оксид, NОх (NO+NO2) Азота оксиды, O2 Кислород

Количество контролируемых компонентов (одним прибором): 5

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

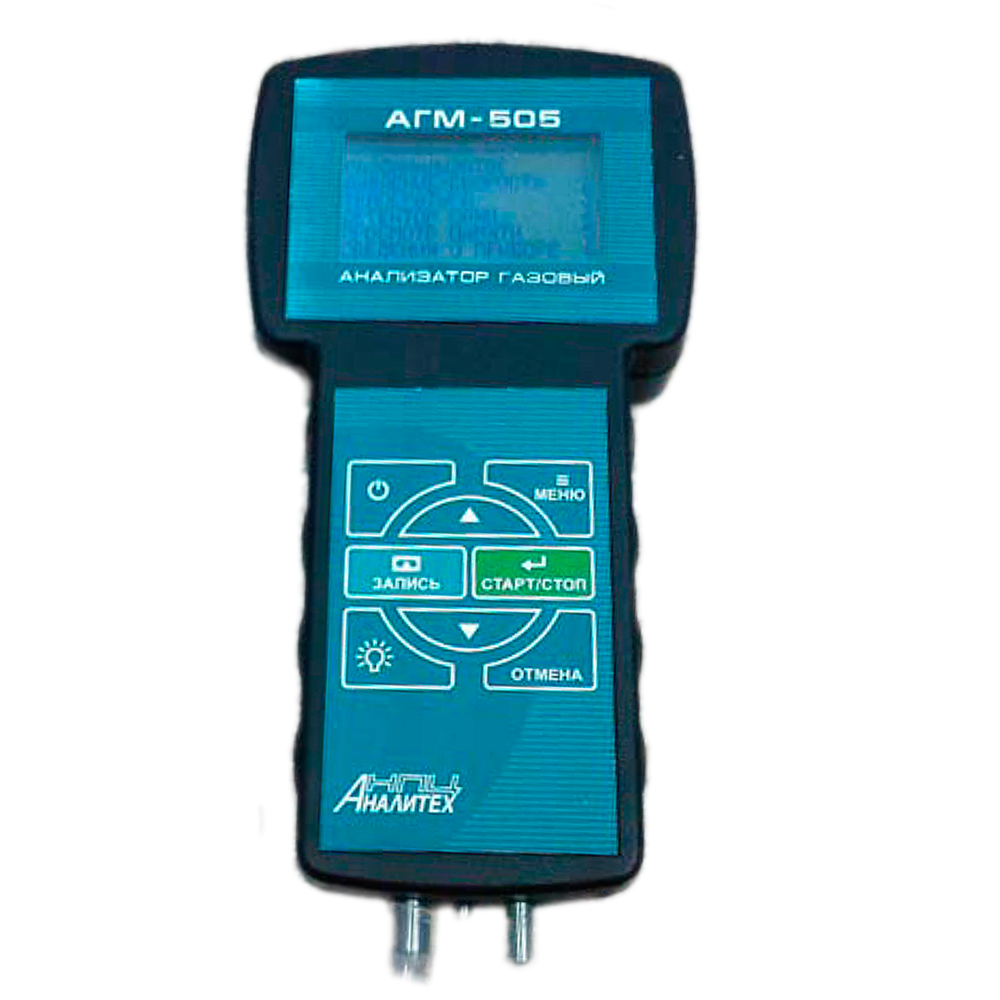

Газоанализатор АГМ-505 является компактным переносным многофункциональным прибором и предназначается для:
- измерения содержания оксида азота (NO), кислорода (О₂), оксида углерода (СО) в отходящих газах установок, сжигающих топливо;
- измерения температуры внешней среды и температуры в пункте отбора пробы;
- измерения разрежения либо избыточного давления;
- определения методом вычисления содержания суммы оксидов азота (NO_X), а также диоксида углерода (СО₂);
- определения методом вычисления технологических параметров установок, сжигающих топливо - коэффициента потерь тепла и коэффициента избытка воздуха.

Области применения:
Определение состава отходящих газов передвижных и стационарных источников индустриальных выбросов с целью оптимизации процесса сгорания топлива, таких как котельные, стекловаренные печи, газоперекачивающие установки, теплоэлектростанции и пр.

Особенности:
- Индикация на графическом жидкокристаллическом дисплее с подсветкой (128х64 точек).
- Опционно комплектуется внешним термопринтером, термобумагой шириной 58 мм.
- Память внутренняя, энергонезависимая, емкостью 999 записей.
- Часы реального времени с календарем.
- Защита от перегрузки методом прекращения отбора пробы.
- Установка «нуля» по воздуху.
- Автоматический контроль функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора.
- Межповерочный интервал 1 год.

Метрологические характеристики

Определяемый компонент	Единица измерения	Диапазон измерения	Участок диапазона измерений, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
				абсолютной	относительной
Кислород (O2)	объемная доля, %	0...21	0...4 4...21	± 0,2 –	– ± 5%	0,1
Температура газового потока (Tg)	^оС	-20...800	-20...300 300...800	± 3 –	– ± 1%	1
Температура окружающей среды (Ta)	^оС	0...50	0...50	± 1	–	1
Избыточное давление-разрежение (Pr)	кПа	-5...5	± (0...1) ± (1...5)	± 0,05 –	– ± 5%	1
						0,01
Диоксид углерода (CO2)		не нормированы (определение по расчету)
Сумма оксидов азота (NOх)
Коэффициент избытка воздуха (Alfa)
Коэффициент потерь тепла (Qa)

Технические характеристики

Принцип работы	Электрохимический
Способ отбора пробы	Принудительный/Встроенный побудитель расхода
Выходные сигналы	USB, ИК-порт
Диапазон рабочих температур	+5 ... +40 °С
Питание	~ 220 В
Габариты	230х115х45 мм
Вес	Не более 0,6 кг

Варианты исполнения

Определяемый компонент	Единица измерения	Диапазон измерения	Участок диапазона измерений, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
				абсолютной	относительной
Модификация АГМ-505.1
Оксид углерода (CO)	объемная доля, млн^-1(ppm)	0...40000	0 ...1000 1000...40000	± 100 –	– ± 10%		1
Оксид азота (NO)*		0 ...2000	0...250 250...2000	± 25 –	– ± 10%		1
Модификация АГМ-505.2
Оксид углерода (CO)	объемная доля, млн^-1(ppm)	0...4000	0...100 100...4000	± 10 –	– ± 10%		1
Оксид азота (NO)*		0...500	0 ...100 100...500	± 10 –	– ± 10%		1
Модификация АГМ-505.3
Оксид углерода (CO)	объемная доля, млн^-1(ppm)	0...400	0 ...50 50 ...400	± 5 –	– ± 10%		1
Оксид азота (NO)*		0...250	0 ...50 50...250	± 5 –	– ± 10%		1

* - измерительные каналы устанавливаются по отдельному заказу.

Скачать документацию

АГМ-505 газоанализаторы оптимизации режимов горения. Руководство по эксплуатации.
