АГМ-510 газоанализаторы оптимизации режимов горения

АГМ-510 газоанализаторы оптимизации режимов горения

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 8

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

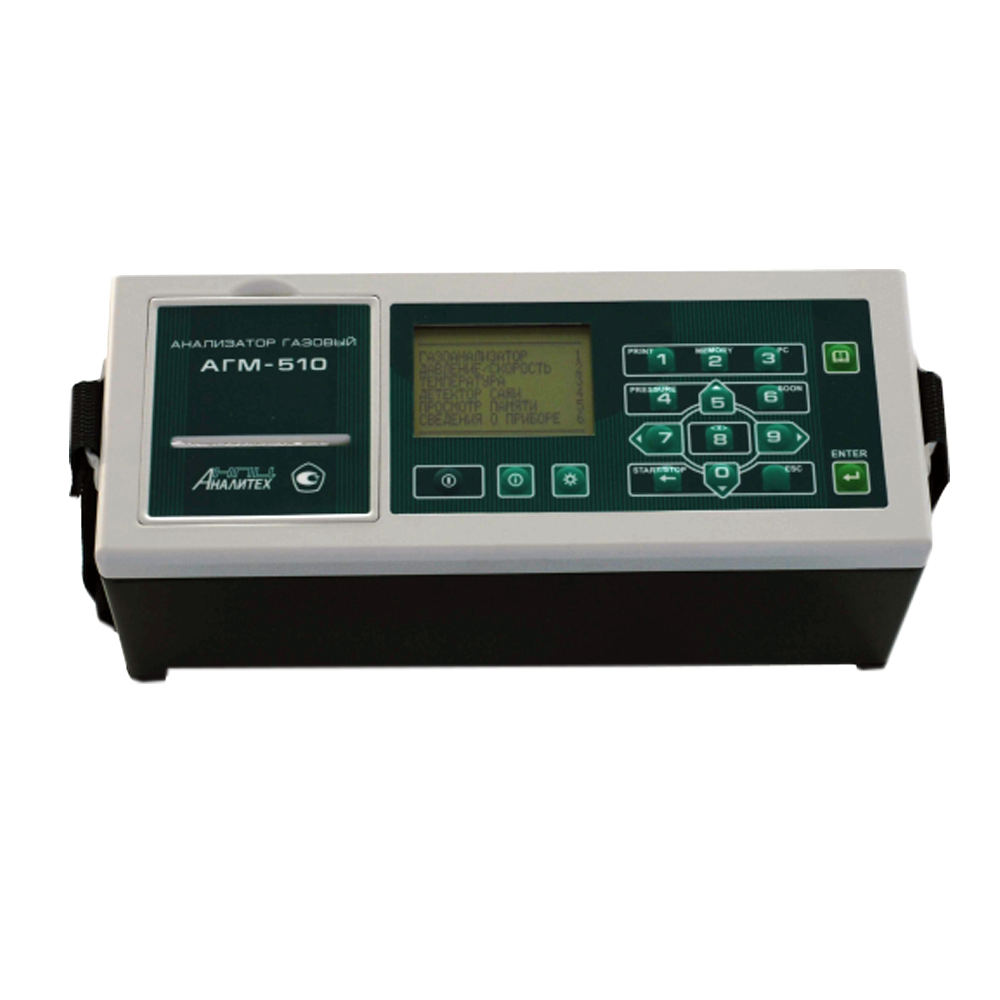

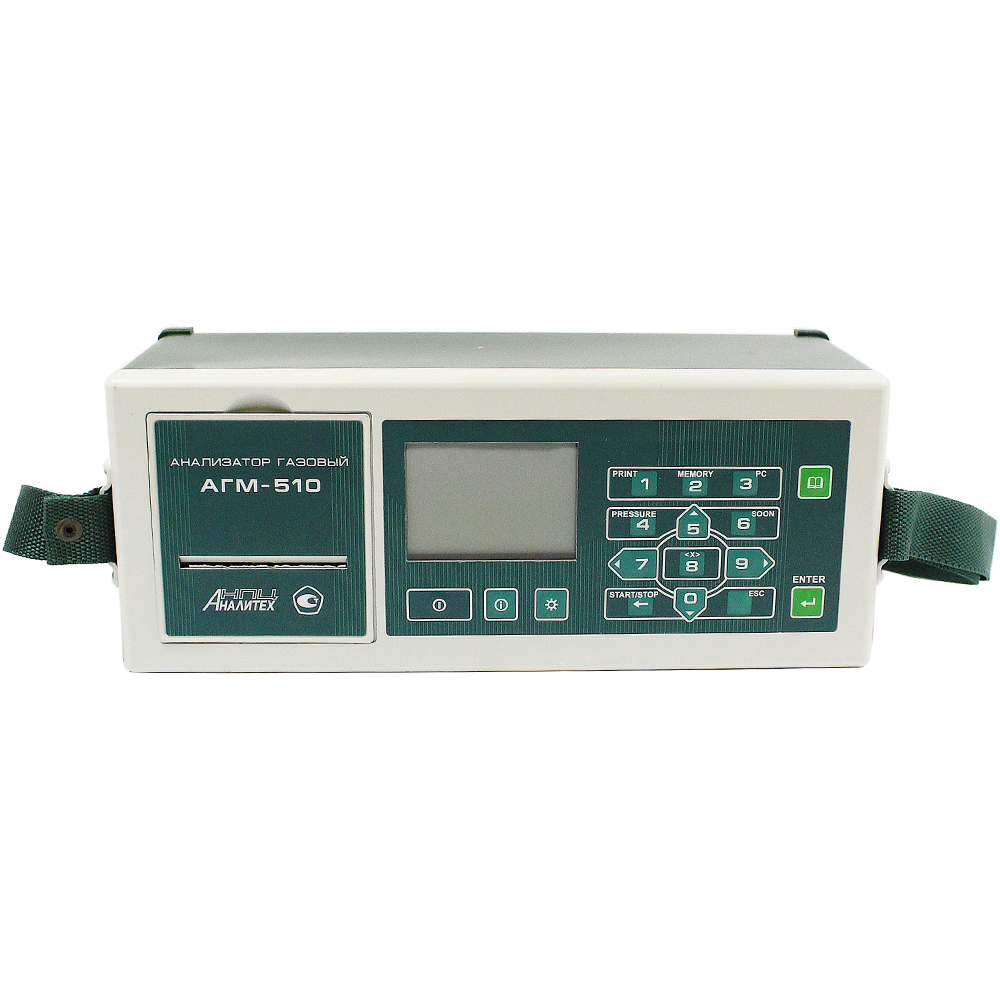

Газоанализатор АГМ-510 является автоматическим многофункциональным прибором в стационарном или переносном варианте исполнения. Газоанализаторы выпускаются в нескольких модификациях, которые друг от друга отличаются диапазонами измерений, перечнем определяемых компонентов. В зависимости от модификации прибор комплектуется или зондом с обогревом пробоотборного шланга и блоком подготовки проб «УПП-510», или зондом с конденсатосборником и соединительным шлангом.

Профессиональный газоанализатор АГМ-510 предназначается для измерений:
- содержания сероводорода (Н₂S), углеводородов, углекислого газа (CO₂), оксида углерода (СО), диоксида азота (NO₂), кислорода (О₂), сернистого ангидрида (SO₂) и оксида азота (NO) в отходящих газах установок, сжигающих топливо;
- измерения температуры внешней среды и температуры в пункте отбора пробы;
- измерения разности давлений, абсолютного и избыточного давления/разрежения;
- расчета расхода и скорости газопылевых потоков при использовании пневмометрической трубки Пито либо НИИОГАЗ по ГОСТ 17.2.4.06-90;
- определения методом вычисления содержания суммы оксидов азота (NO_X) и диоксида углерода (СО₂);
- определения методом вычисления технологических параметров установок, сжигающих топливо - коэффициента потерь тепла и коэффициента избытка воздуха.

Область применения:
Контроль содержания загрязняющих окружающую среду веществ в отходящих газах передвижных и стационарных источников индустриальных выбросов с целью оптимизации процесса сгорания топлива, таких как котельные, стекловаренные печи, газоперекачивающие установки, теплоэлектростанции и пр. и с целью экологического контроля.

Особенности:
- Индикация на графическом жидкокристаллическом дисплее с подсветкой (128х64 точек).
- Память внутренняя, энергонезависимая, емкостью 3950 записей.
- Часы реального времени с календарем.
- Установка «нуля» по воздуху или через генератор нулевого газа ГНГ-1, входящий в состав устройство подготовки пробы УПП-510.
- Автоматический контроль функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора.
- Межповерочный интервал 1 год.

Метрологические характеристики

Определяемый компонент	Единица измерений	Диапазон измерения	Участок диапазона, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
Определяемый компонент	Единица измерений	Диапазон измерения		абсолютной	относительной	Единица младшего разряда индикации
Температура газового потока	^оС	-20...800	-20...300 300...800	±3 -	- ±1%	0,1
Температура окружающей среды	^оС	0...50	0...50	±1	-	0,1
Абсолютное давление*	кПа	80...110	80...110	±1	-	0,01
Разность давлений*		-2,5...2,5	± (0...2,5)	±0,025	-	0,0001
Избыточное давление/ разрежение*		-2,5...2,5	± (0...1) ± (1 - 2,5)	±0,05 -	- ±5%	0,001
Скорость газового потока*	не нормированы (определение по расчету)
Углекислый газ (CO2)**
Сумма оксидов азота (NOх)
Коэффициент избытка воздуха
Коэффициент потерь тепла

Примечание:
* - измерительные каналы устанавливаются по отдельному заказу;
** - в случае отсутствия соответствующего канала измерения.

Технические характеристики

Диапазоны измерений

O2 Кислород	0 - 21 % об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0 - 20 % об.
CO Углерода оксид (Угарный газ)	0 - 10 % об.
Сумма углеводородов	0 - 1,0 % об.

Погрешность измерений

O2 Кислород	Единица младшего разряда 0,01. Пределы основной погрешности ±0,2 (0...4) % об., абсолютная; ±5 % (4...21), относительная
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Единица младшего разряда 0,01. Пределы основной погрешности ±0,3 (0...6) % об., абсолютная; ±5 % (6...20), относительная
CO Углерода оксид (Угарный газ)	Единица младшего разряда 0,001. Пределы основной погрешности ±0,02 (0...0,4) % об., абсолютная; ±5 % (0,4...10), относительная
Сумма углеводородов	Единица младшего разряда 0,0001. Пределы основной погрешности ±0,001 (0...0,01) % об., абсолютная; ±5 % (0,01...1,0), относительная

Принцип работы

Электрохимический, оптический, полупроводниковый

Способ отбора пробы

Принудительный/Встроенный побудитель расхода

Выходные сигналы

RS232

Диапазон рабочих температур

+5 ... +40 °С

Питание

= 12 В, ~ 220 В

Габариты

Не более 280х120х120 мм;

Не более 280х250х210 мм (устройство подготовки пробы)

Вес

Не более 2 кг;

Не более 8 кг (устройство подготовки пробы)

Варианты исполнения

Определяемый компонент	Единица измерений	Диапазон измерения	Участок диапазона, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
Определяемый компонент	Единица измерений	Диапазон измерения		абсолютной	относительной	Единица младшего разряда индикации
Модификации АГМ-510-МВ и АГМ-510-ГВ без SO2 и H2S
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0...40000	0...1000 1000...40000	±100 -	- ±10%	1
Оксид азота (NO)		0...2000	0...250 250...2000	±25 -	- ±10%
Диоксид азота (NO2)		0...400	0...100 100...400	±10 -	- ±10%
Диоксид серы (SO2)		0...2000	0...250 250...2000	±25 -	- ±10%
Сероводород (H2S)		0...400	0...100 100 ...400	±10 -	- ±10%
Модификации АГМ-510-МС и АГМ-510-ГС без SO2 и H2S
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0 ...4000	0...100 100...4000	±10 -	- ±10%	1
Оксид азота (NO)		0...400	0...50 50...400	±5 -	- ±10%
Диоксид азота (NO2)		0...200	0...50 50...200	±5 -	- ±10%
Диоксид серы (SO2)		0...400	0...50 50...400	±5 -	- ±10%
Сероводород (H2S)		0...200	0...50 50...200	±5 -	- ±10%
Модификации АГМ-510-МН и АГМ-510-ГН без SO2 и H2S
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0...400	0...10 10...400	±1 -	- ±10%	1
Оксид азота (NO)		0...100	0...10 10...100	±1 -	- ±10%
Диоксид азота (NO2)		0...50	0...10 10...50	±1 -	- ±10%
Диоксид серы (SO2)		0...50	0...10 10...50	±1 -	- ±10%
Сероводород (H2S)		0...50	0 ...10 10...50	±1 -	- ±10%

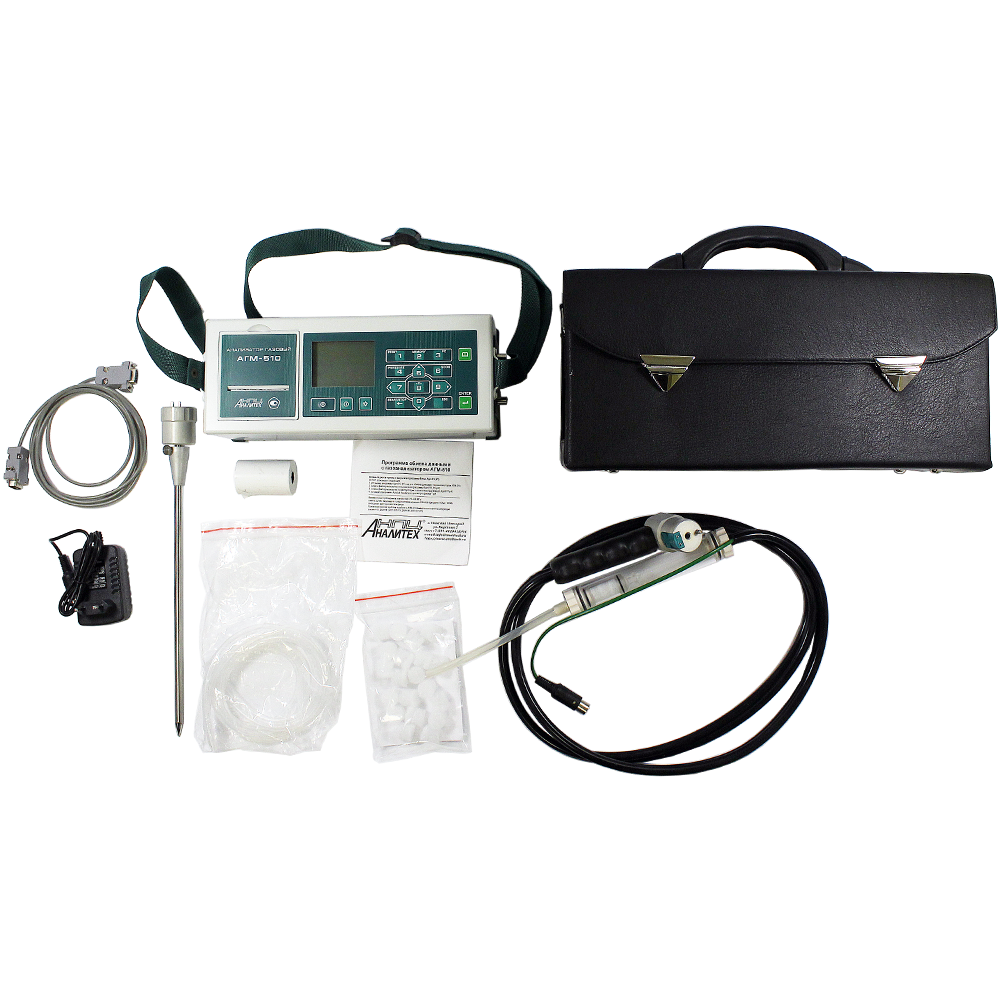

Стандартный комплект поставки

Газоанализатор АГМ-510.

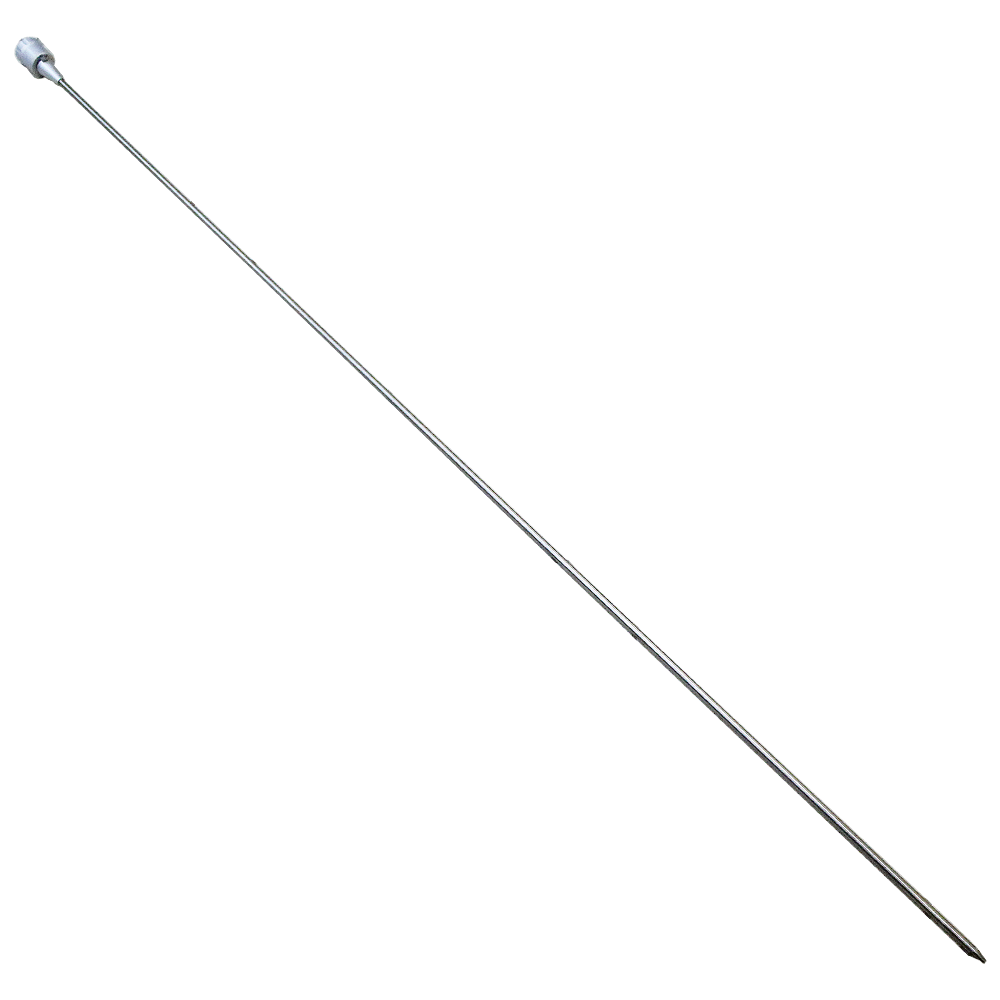

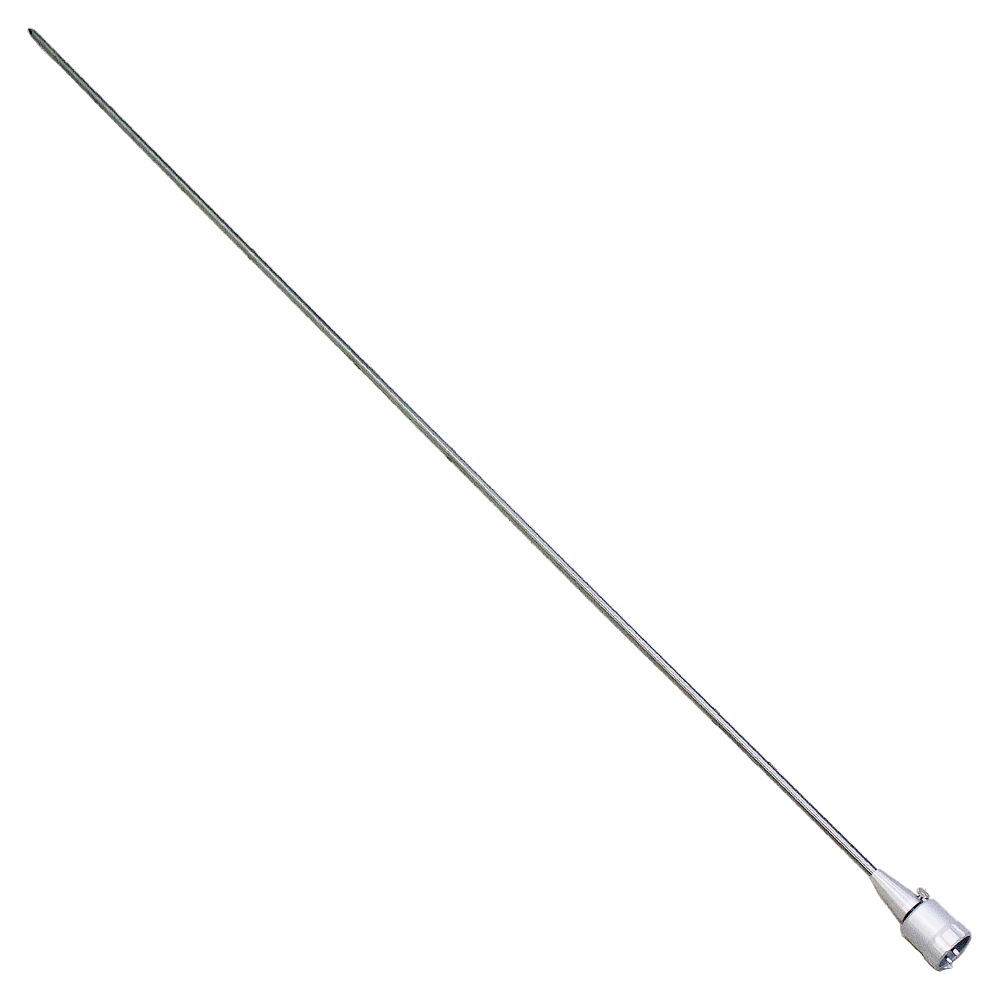

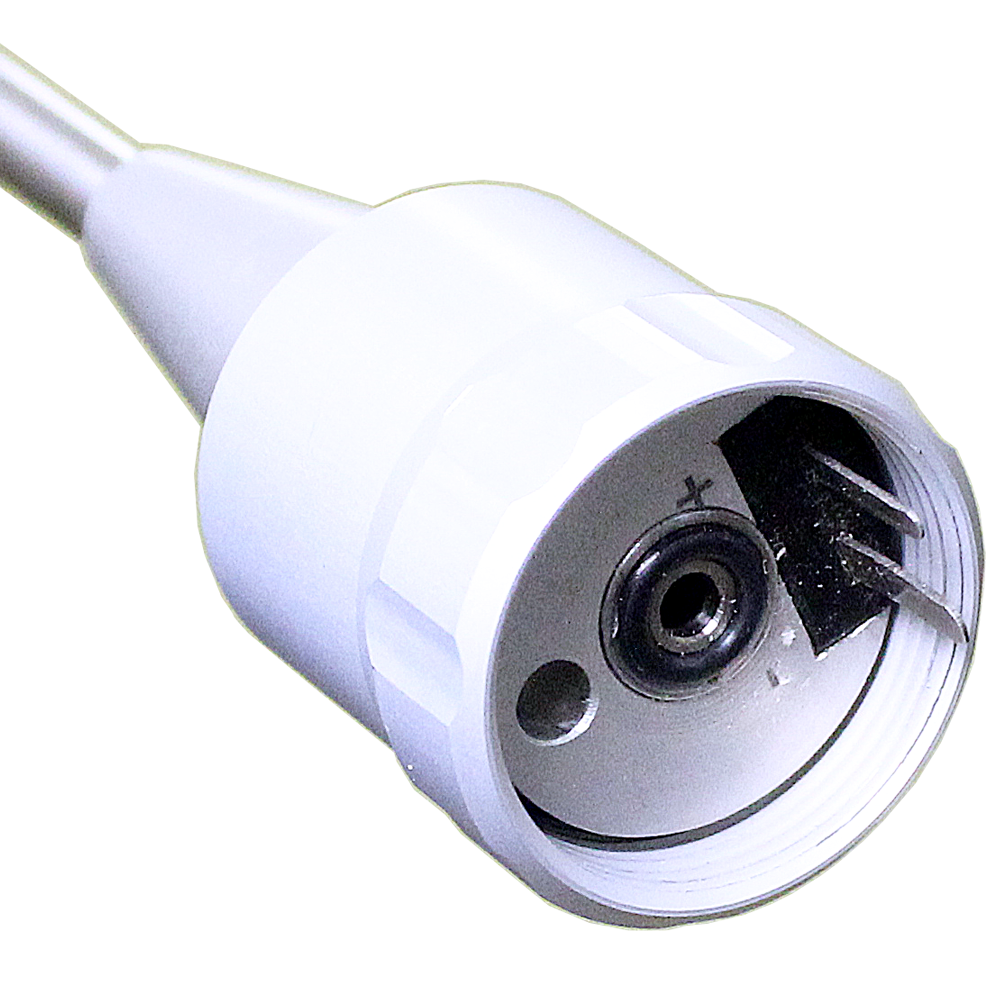

Пробоотборный зонд с конденсатосборником, термокомпенсационным кабелем, газовым шлангом, пробоотборной трубкой зонда с вмонтированной термопарой типа «К».

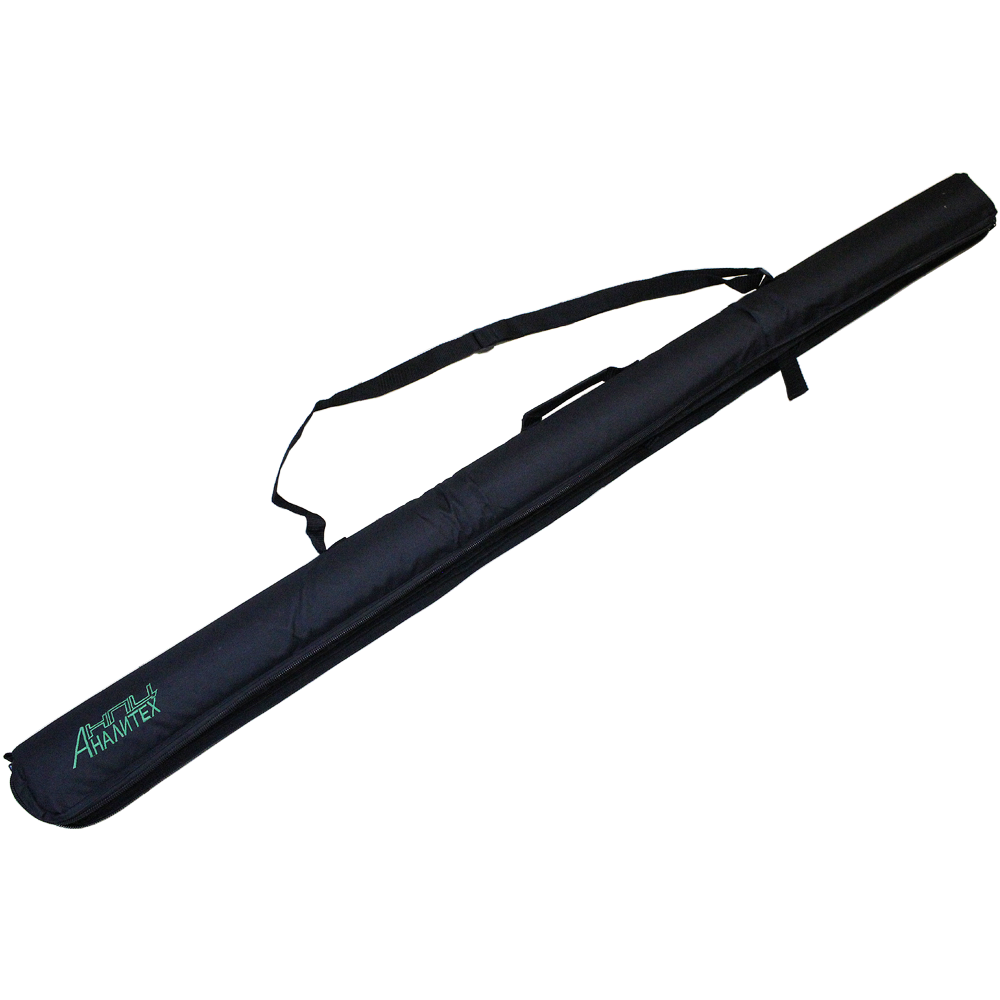

Футляр для пробоотборной трубки.
Программа обмена данными с АГМ-510 комплектно с кабелем для ПК.
Дополнительный рулон термобумаги - ширина 58 мм.
Сетевой адаптер.
Сумка для транспортирования газоанализатора.
Руководство по эксплуатации.

Дополнительная комплектация, опции

Соединительный шланг со штуцером для замера разности давлений, скорости - длина 1м.
Устройство подготовки пробы УПП-510.
Встроенный термопринтер.

Скачать документацию

АГМ-510 газоанализатор переносной оптимизации режимов горения. Руководство по эксплуатации.

АГМ-510 газоанализатор стационарный оптимизации режимов горения. Руководство по эксплуатации.
