АНКАТ-310 газоанализаторы оптимизации режимов горения переносные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Переносной

Количество каналов: 4

Режим работы: Периодический

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 56090,00-85630,00 pуб.

Описание

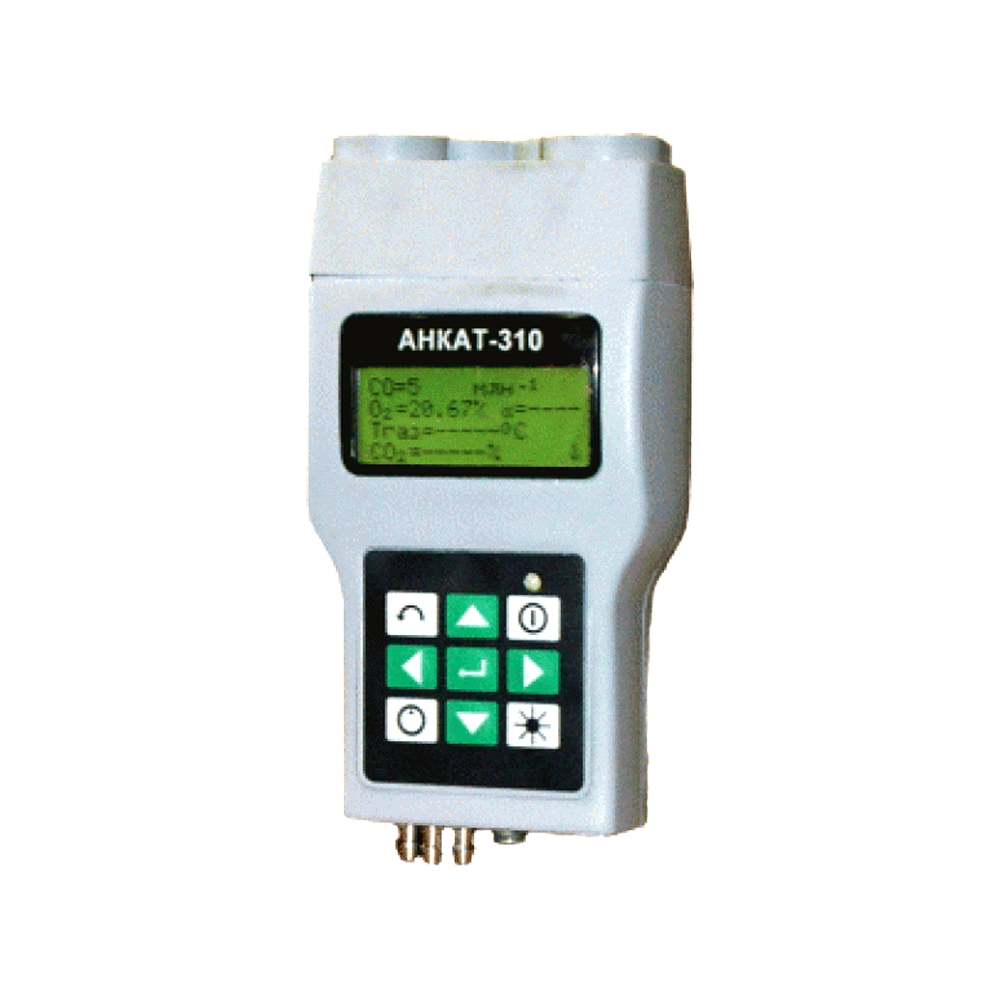

Газоанализатор АНКАТ-310 предназначается для проведения периодического анализа температуры и параметров дымовых газов при проведении настроечно-регулировочных работ по оптимизации режима сжигания различных видов топлива (газ, мазут, уголь) в котельных установках средней и малой мощности (горелок, котлов, турбин), а также газового и экологического надзора.

Области применения:

  • Анализатор дымовых газов АНКАТ-310 может использоваться службами энергопредприятий.
  • Учреждениями, проводящими наладку и ремонт котельного оборудования.
  • Организациями, эксплуатирующими установки, сжигающие топливо, а также службами газового и экологического надзора.

Особенности газоанализатора АНКАТ-310:

  • Переносной газоанализатор АНКАТ-310 обеспечивает одновременное цифровое отображение значений всех измеряемых и вычисляемых параметров на встроенном ЖК экране с подсветкой.
  • Установка режимов газоанализатора и его калибровка реализуется с помощью меню, которое выводится на буквенно-цифровой ЖК экран и осуществляется один раз в шесть месяцев.
  • Газоанализатор хранит данные о проведенных измерениях, привязывая их к реальному времени.

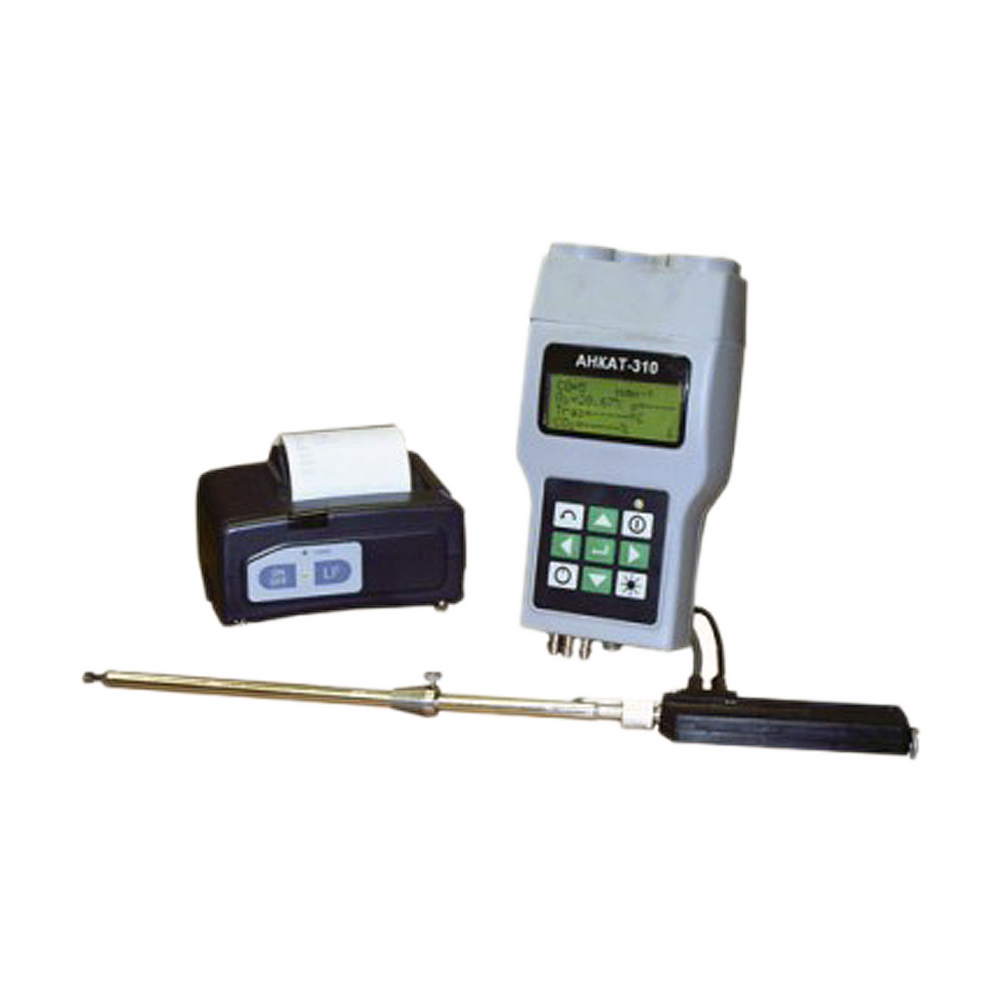

  • Имеются следующие базовые и подключаемые блоки:
    • Газоанализатор (электрохимические ячейки, измерительный блок, побудитель расхода).
    • Выносной пробозаборник (предназначается для забора пробы, измерения температуры анализируемой среды, фильтрации пыли).
    • Термохолодильник (обеспечивает осушение смеси газов и ее охлаждение, поставляется по отдельному заказу).
    • Термопринтер, имеющий инфракрасный канал связи с газоанализатором (позволяет распечатать замеренные данные, поставляется по отдельному заказу).

Для обеспечения совместной работы газоанализатора с ПЭВМ с прибором поставляется программное обеспечение, позволяющее вводить посредством ПЭВМ в газоанализатор перечень точек контроля с привязкой к текущему времени, построение графиков и таблиц на ПЭВМ по информации, считанной с газоанализатора, просматривать данные на мониторе.

Преимущества:

  • Газоанализатор помещается в руке либо крепится на стене при помощи магнитной защелки.
  • Сохранение полученных данных (до 200 результатов).
  • Монтаж чувствительных элементов на разъемах, что обеспечивает простоту их замены.
  • Встроенный побудитель расхода.
  • Автоматический контроль исправности.
  • Автоматическое отключение побудителя в случае перегрузки по концентрации измеряемых компонентов смеси газов.
  • Надежная от пыле- и влагозащищенность.

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-400 млн-1
CO Углерода оксид (Угарный газ) 400-8000 мг/м-1
O2 Кислород 0-21% об.
NO Азота оксид 0-200 млн-1;

200-2000 млн-1

SO2 Серы диоксид (Ангидрид сернистый) 0-200 млн-1;

200-3000 млн-1

Погрешность измерений
CO Углерода оксид (Угарный газ) Предел основной погрешности измерения ± 20 млн-1(абсолютная)
CO Углерода оксид (Угарный газ) Пределы основной погрешности измерения ± (20+0,1(Свх-400))млн-1(абсолютная)
O2 Кислород Пределы основной погрешности измерения ±0,2% об. (абсолютная)
NO Азота оксид Пределы основной погрешности измерения ± 10% об. (относительная)
SO2 Серы диоксид (Ангидрид сернистый) Пределы основной погрешности измерения ± 10% об. (относительная)
Принцип работы Электрохимический
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур 0...+45°С
Исполнение по степени защиты IP20
Питание = 12 В
Габариты 110х200х75 мм
Вес Не более 950 г

Варианты исполнения

Модификации

Измеряемые параметры

Расчетные параметры

Анкат-310-01

Концентрация СО
Концентрация О2
Температура газовой смеси
Температура окружающей среды

Концентрация СО2 (0 – 25)%
КПД по обратному балансу (0 – 99,9)%
Коэффициент избытка воздуха (1 –9,99)

Анкат-310-02

Концентрация СО
Концентрация О2
Концентрация NO
Давление/ разрежение газовой смеси
Температура газовой смеси
Температура окружающей среды

Концентрация СО2 (0 – 25)%
Концентрация NOX (0 – 4000) млн-1
КПД по обратному балансу (0 – 99,9)%
Коэффициент избытка воздуха (1 – 99,9)
Потери тепла с отходящими газами (0 – 99,9)%
Потери тепла вследствие неполноты сгорания топлива (0 – 99,9)%
Потери тепла с водяными парами (0 – 99,9)%

Анкат-310-03

Концентрация СО
Концентрация О2
Концентрация NO
Концентрация SO2
Давление/ разрежение газовой смеси
Температура газовой смеси
Температура окружающей среды

Концентрация СО2 (0 – 25)%
Концентрация NOX (0 – 4000) млн-1
КПД по обратному балансу (0 – 99,9)%
Коэффициент избытка воздуха (1 – 99,9)
Потери тепла с отходящими газами (0 – 99,9)%
Потери тепла вследствие неполноты сгорания топлива (0 – 99,9)%
Потери тепла с водяными парами (0 – 99,9)%

Стандартный комплект поставки

  • Газоанализатор АНКАТ-310.
  • Устройство зарядно-питающее.
  • ЗИП.
  • Программное обеспечение для работы с ПЭВМ.
  • Эксплуатационная документация.

Дополнительная комплектация, опции

  • Пробозаборник с погружной частью 300 мм - ИБЯЛ. 418311.046.
  • Пробозаборник с погружной частью 500 мм - ИБЯЛ.418311.046-01.
  • Пробозаборник с погружной частью 900мм - ИБЯЛ.418311.046-02.
  • Термохолодильник ИБЯЛ.418316.020.
  • Конденсатосборник ИБЯЛ.418312.091.
  • Термопринтер ИБЯЛ.305648.080.
  • Чехол с магнитной защелкой.
  • Для проверки газоанализатора поставляются 4-х литровые баллоны c поверочными газовыми смесями ПГС,вентиль точной регулировки ВТР, индикатор расхода ИР.
