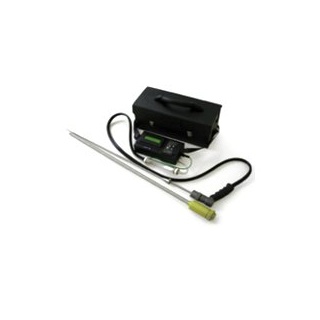

ДАГ-500 газоанализаторы переносные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Переносной

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 5

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Многокомпонентные переносные газоанализаторы ДАГ- 500 предназначаются для измерения: содержания диоксида азота (NO2), оксида углерода (СО), сернистого ангидрида (SO2), оксида азота (NO), кислорода (О2) в отходящих газах установок, сжигающих топливо; измерения температуры в месте отбора пробы и температуры внешней среды; определения методом вычисления содержания суммы оксидов азота (NOX), а также диоксида углерода (СО2); определения методом вычисления технологических характеристик установок, сжигающих топливо - коэффициента потерь тепла и коэффициента избытка воздуха.

При работе с датчиком давления ДАГ-530 совместно с пневмометрической трубкой ПИТО либо НИИОГАЗ прибор позволяет производить замеры разности давлений и определять вычислительным методом расход и скорость газопылевых потоков.

Область применения газоанализатора: контроль наличия и содержания загрязняющих веществ в уходящих газах передвижных и стационарных источников индустриальных выбросов с целью экологического контроля, а также оптимизации процесса горения топлива.

Особенности многокомпонентного газоанализатора ДАГ-500:

  • Предел допускаемой вариации показаний, bд, составляет 0,5 предела допускаемой погрешности.
  • Время прогрева не более  240 с.
  • Время установления показаний не более  180 с.
  • Интервал  времени  работы  без  корректировки показаний 1000 ч.
  • Внутренняя энергонезависимая память, емкостью 200 записей.
  • Жидкокристаллический дисплей 4 строки по 20 символов с подсветкой.
  • Зонды длиной 300, 750,1500 мм с термопарой типа К(ХА)
  • Часы реального времени с календарем.
  • Средняя наработка на отказ не менее  10000 час.
  • Средний  срок службы, лет, не менее  8

Диапазоны измерения и определяемые компоненты газоанализатора ДАГ-500

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Цена единицы наименьшего разряда

абсолютной

относительной

Модификация A5, A4, A3, A2 *

Оксид углерода (CO)

0 - 30000 ppm

±300 ppm (0 - 6000 ppm)

±5% (6000 - 30000 ppm)

1 ppm

Оксид азота (NO)

0 - 2000 ppm

±40 ppm (0 - 400 ppm)

±10% (400 - 2000 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 4000 ppm

±80 ppm (0 - 800 ppm)

±10% (800 - 4000 ppm)

1 ppm

Диоксид азота (NO2)

0 - 100 ppm

±15 ppm (0 - 100 ppm)

-

1 ppm

Модификация B5, B4, B3, B2 *

Оксид углерода (CO)

0 - 6000 ppm

±60 ppm (0 - 1200 ppm)

±5% (1200 - 6000 ppm)

1 ppm

Оксид азота (NO)

0 - 2000 ppm

±40 ppm (0 - 400 ppm)

±10% (400 - 2000 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 4000 ppm

±80 ppm (0 - 800 ppm)

±10% (800 - 4000 ppm)

1 ppm

Диоксид азота (NO2)

0 - 100 ppm

±15 ppm (0 - 100 ppm)

-

1 ppm

Модификация C5, C4, C3, C2 *

Оксид углерода (CO)

0 - 2000 ppm

±20 ppm (0 - 400 ppm)

±5% (400 - 2000 ppm)

1 ppm

Оксид азота (NO)

0 - 500 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 500 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 1000 ppm

±20 ppm (0 - 200 ppm)

±10% (200 - 1000 ppm)

1 ppm

Диоксид азота (NO2)

0 - 100 ppm

±15 ppm (0 - 100 ppm)

-

1 ppm

Модификация D5, D4, D3, D2 *

Оксид углерода (CO)

0 - 500 ppm

±5 ppm (0 - 100 ppm)

±5% (100 - 500 ppm)

1 ppm

Оксид азота (NO)

0 - 250 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 500 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 500 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 500 ppm)

1 ppm

Диоксид азота (NO2)

0 - 50 ppm

±7,5 ppm (0 - 50 ppm)

-

1 ppm

Измеряемые параметры общие для всех модификаций

Кислород (O2)

0 - 21% об.

±0,20% об.

-

0,1% об.

Температура газового потока

-20...+800 °С

±3°С (-20...+300°С)

±1% (300 - 800 °С)

1°С

Температура окружающей среды

от 0 до +50°С

±1°С

-

1°С

Давление / разряжение

-5 ...+5 кПа

±0,02 кПа (0 ... ±0,4 кПа)

± 5% (0,4 ...4 кПа)

0,001 кПа

Разность давлений (ДАГ-530) **

0 - 1,6 кПа

±0,016 кПа

-

0,001 кПа

Диоксид углерода (CO2)

не нормированы, определение расчётным методом

Скорость потока **

Сумма оксидов азота (NOX)

Коэффициент избытка воздуха

Коэффициент потерь тепла

* В приведенных в таблице модификациях устанавливаются:

  • Датчик СO: модификации А2, B2, C2, D2.
  • Датчики NO, СO: модификации А3, B3, C3, D3.
  • Датчики NO, NO2,СO: модификации А4, B4, C4, D4.
  • Датчики NO, NO2, СO, SO2: модификации А5, B5, C5, D5.

** Поставляются только по отдельному заказу.

Технические характеристики

Принцип работы Электрохимический, полупроводниковый,
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Диапазон рабочих температур +5...+40°С
Питание = 6 В, ~ 220 В
Габариты 220х110х70 мм
Вес 1,3 кг

Варианты исполнения

  • A5, A4, A3, A2.
  • B5, B4, B3, B2.
  • C5, C4, C3, C2
  • D5, D4, D3, D2.

Стандартный комплект поставки

  • Газоанализатор ДАГ-500.
  • Зонд типа А (газовый шланг и кабель температурной компенсации длиной 2 м, ручка зонда типа А, разъем с термодатчиком, конденсатосборник в сборе с фильтром грубой очистки).
  • Трубка зонда для отбора проб, имеющая встроенную термопару типа «К» с футляром для транспортировки (стандартная длина трубки 782 мм, по заказу возможна поставка трубок длиной 332, 1500, 2500 мм).
  • Фильтры грубой очистки.
  • Сетевой адаптер.
  • Сумка для хранения и транспортирования газоанализатора.
  • Эксплуатационная документация.

Дополнительная комплектация, опции

  • Программное обеспечение обмена с ДАГ-500 комплектно с кабелем для ПК.
