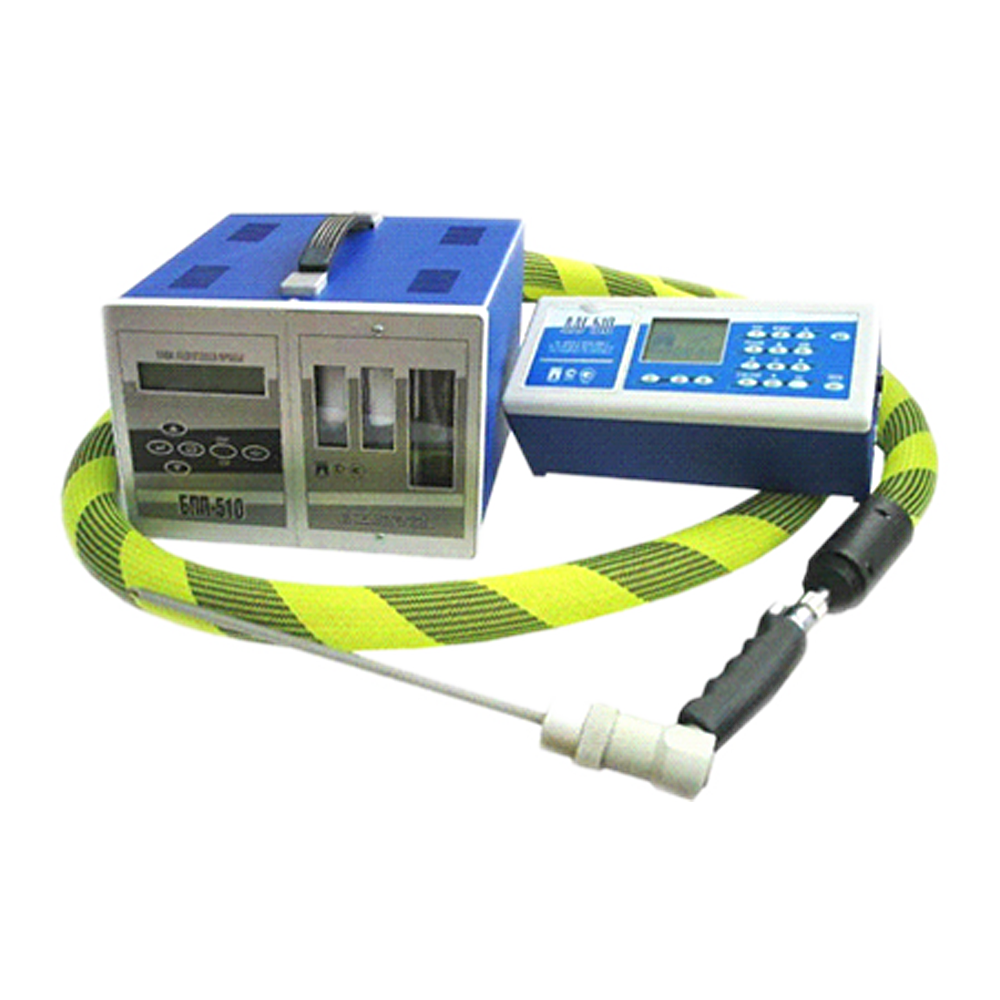

ДАГ-510 газоанализаторы переносные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: C6-C10 Углеводороды (по гексану), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 7

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Переносной многокомпонентный газоанализатор ДАГ- 510 предназначается для измерения: содержания диоксида азота (NO2), оксида углерода (СО), кислорода (О2), оксида азота (NO), сероводорода (Н2S), сернистого ангидрида (SO2) и углеводородов (по пропану или метану) в отходящих газах установок, сжигающих топливо; измерения температуры в месте отбора пробы и температуры внешней среды; измерения разности давлений, абсолютного давления; определения расчетным методом расхода и скорости газопылевых потоков в процессе работы с пневмометрической трубкой Пито либо НИИОГАЗ; определения расчетным методом содержания углекислого газа (СО2) и суммы оксидов азота (NOX); определения расчетным методом технологических характеристик установок, сжигающих топливо - коэффициента потерь тепла и коэффициента избытка воздуха.

Область применения газоанализатора: контроль наличия и содержания загрязняющих веществ в уходящих газах передвижных и стационарных источников индустриальных выбросов с целью экологического контроля, а также оптимизации процесса горения топлива.

Особенности переносного газоанализатора ДАГ-510:

  • Производится в шести основных модификациях, в зависимости от модификации прибор комплектуется либо зондом комплектно с конденсатосборником и соединительным шлангом, либо зондом с блоком подготовки пробы БПП-510 и обогреваемым пробоотборным шлангом.
  • Графический жидкокристаллический дисплей с подсветкой, размером 128х64 точек.
  • Встроенный термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек.
  • Внутренняя энергонезависимая память, емкостью 3950 записей.
  • Часы реального времени с календарем.
  • Модуль защиты от перегрузки для каналов CO, NO, NO2, SO2, H2S с возможностью измерения кислорода при включенной защите от перегрузки. Устанавливается опционно.
  • Модуль «Д», который позволяет производить измерение абсолютного давления, разности давлений, определять расчетным методом при работе с трубкой Пито или НИИОГАЗ, скорость и расход газопылевых потоков. (Устанавливается опционно).
  • Установка «нуля»: О2 -20,9 %, СО-SО2 -NO-NО2 -H2S=0 ppm по воздуху или через генератор нулевого газа ФНЛ-1, входящий в состав блока подготовки пробы БПП-510.
  • Автоматический контроль функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора.
  • Межповерочный интервал 1 год.
  • Время прогрева не более 10 мин с учетом готовности блока подготовки пробы БПП-510.
  • Время установления показаний не более 300 с.

Перечень рассчитываемых и измеряемых параметров газоанализаторов, пределы допускаемой основной погрешности и диапазоны измерений газоанализаторов ДАГ-510:

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Цена единицы наименьшего разряда

абсолютной

относительной

Модификация ДАГ-510-ГВ

Оксид углерода (CO)

0 - 40000 ppm

±100 ppm (0 - 1000 ppm)

±10% (1000 - 40 000 ppm)

1 ppm

Оксид азота (NO)

0 - 2000 ppm

±25 ppm (0 - 250 ppm)

±10% (250 - 2 000 ppm)

1 ppm

Диоксид азота (NO2)

0 - 400 ppm

±10 ppm (0 - 100 ppm)

±10% (50 - 400 ppm)

1 ppm

Модификация ДАГ-510-ГС

Оксид углерода (CO)

0 - 4000 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 4 000 ppm)

1 ppm

Оксид азота (NO)

0 - 400 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 400 ppm)

1 ppm

Диоксид азота (NO2)

0 - 200 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 200 ppm)

1 ppm

Модификация ДАГ-510-ГН

Оксид углерода (CO)

0 - 400 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 400 ppm)

0,1 ppm

Оксид азота (NO)

0 - 100 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 100 ppm)

0,1 ppm

Диоксид азота (NO2)

0 - 50 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 50 ppm)

0,1 ppm

Модификация ДАГ-510-МВ

Оксид углерода (CO)

0 - 40000 ppm

±100 ppm (0 - 1000 ppm)

±10% (1000 - 40 000 ppm)

1 ppm

Оксид азота (NO)

0 - 2000 ppm

±25 ppm (0 - 250 ppm)

±10% (250 - 2 000 ppm)

1 ppm

Диоксид азота (NO2)

0 - 400 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 400 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 2000 ppm

±25 ppm (0 - 250 ppm)

±10% (250 - 2 000 ppm)

1 ppm

Сероводород (H2S) *

0 - 400 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 400 ppm)

1 ppm

Модификация ДАГ-510-МС

Оксид углерода (CO)

0 - 4000 ppm

±10 ppm (0 - 100 ppm)

±10% (100 - 4 000 ppm)

1 ppm

Оксид азота (NO)

0 - 400 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 400 ppm)

1 ppm

Диоксид азота (NO2)

0 - 200 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 200 ppm)

1 ppm

Сернистый ангидрид (SO2)

0 - 400 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 400 ppm)

1 ppm

Сероводород (H2S)*

0 - 200 ppm

±5 ppm (0 - 50 ppm)

±10% (50 - 200 ppm)

1 ppm

Модификация ДАГ-510-МН

Оксид углерода (CO)

0 - 400 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 400 ppm)

0,1 ppm

Оксид азота (NO)

0 - 100 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 100 ppm)

0,1 ppm

Диоксид азота (NO2)

0 - 50 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 50 ppm)

0,1 ppm

Сернистый ангидрид (SO2)

0 - 50 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 50 ppm)

0,1 ppm

Сероводород (H2S)

0 - 50 ppm

±1 ppm (0 - 10 ppm)

±10% (10 - 50 ppm)

0,1 ppm

Измеряемые параметры общие для всех модификаций

Кислород (O2)

0 - 21 % об.

±0,25% об.

-

0,01% об.

Углеводороды (по СН4 или С3Н8)*

0 - 5000 ppm

±100 ppm (0 - 1000 ppm)

±10% (1000 - 5000 ppm)

1 ppm

Температура газового потока, °С

-20...+800

±3 (от -20 до +300)

±1% (+300... +800)

0,1°С

Температура окружающей среды, °С

0...+50

±1

-

0,1°С

Модуль «Д»*

Абсолютное давление

80,0 - 110,0 кПа

±1 кПа

-

10 Па

Разность давлений

±(0 - 2,5) кПа

±0,025 кПа

-

0,1 Па

Скорость потока

не нормированы (определение по расчету)

Диоксид углерода (CO2)

Сумма оксидов азота (NOX)

Коэффициент избытка воздуха

Коэффициент потерь тепла

* Измерительные каналы устанавливаются по отдельному заказу.

Технические характеристики

Принцип работы Электрохимический, термоэлектрический, полупроводниковый
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232
Диапазон рабочих температур +5...+40°С
Питание ~ 220 В
Габариты Не более 280х120х120 мм

Не более 280х250х210 мм (БПП-510)

Вес Не более 2 кг на все модели, не более 8 кг для БПП-510

Варианты исполнения

  • ДАГ-510-ГВ
  • ДАГ-510-ГС
  • ДАГ-510-ГН
  • ДАГ-510-МВ
  • ДАГ-510-МС
  • ДАГ-510-МН

Выпускаются переносные многокомпонентные газоанализаторы ДАГ-500.

Стандартный комплект поставки

  • Переносной газоанализатор ДАГ-510.
  • Зонд типа А (ручка зонда типа А, газовый шланг и термокомпенсационный кабель длиной 2 м, конденсатосборник с фильтром грубой очистки, разъем с термодатчиком).
  • Пробоотборная трубка зонда со встроенной термопарой типа «К» и футляром для транспортировки (длина стандартно 782 мм, по заказу поставляются трубки длиной 332, 1500, 2500 мм).
  • Программа обмена с ДАГ-510 в комплекте с кабелем длиной 2 м для ПК.
  • Дополнительный рулон термобумаги шириной 58 мм.
  • Комплект фильтров грубой очистки.
  • Сетевой адаптер.
  • Сумка для транспортирования газоанализатора.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

  • Встроенный модуль защиты от перегрузки.
  • Встроенный модуль измерения углеводородов.
  • Встроенный модуль «Д» с трубкой ПИТО.
  • Соединительный шланг длиной 1 м со штуцером для измерения разности давления, скорости.
  • БПП-510 блок подготовки пробы с генератором нулевого газа измеряемых компонентов ФНЛ-1, с сетевым кабелем, ручкой зонда типа «С», обогреваемым шлангом длиной 3м, соединительным шлангом и интерфейсным кабелем для подключения газоанализатора к БПП-510.
