GIR10 газоанализаторы элегаза

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: SF6 Серы гексафторид (Элегаз)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализатор GIR10 предназначен для обнаружения места и степени утечки очень низких концентраций элегаза.

Области применения:
- Обнаружение и оценка утечек из оборудования, заполненного элегазом.
- Определение скорости утечки для заключительной инспекции оборудования, заполненного элегазом.

Особенности:
- Возможно обнаружение минимальных концентраций до 0,6 ppmv.
- Прибор реагирует только на газ SF₆, не подвержен помехам в виде влаги или в виде обычных летучих органических компонент.
- Простая эксплуатация.
- Короткое время отклика.
- Заводская калибровка на сертифицированных газовых смесях

Принцип действия

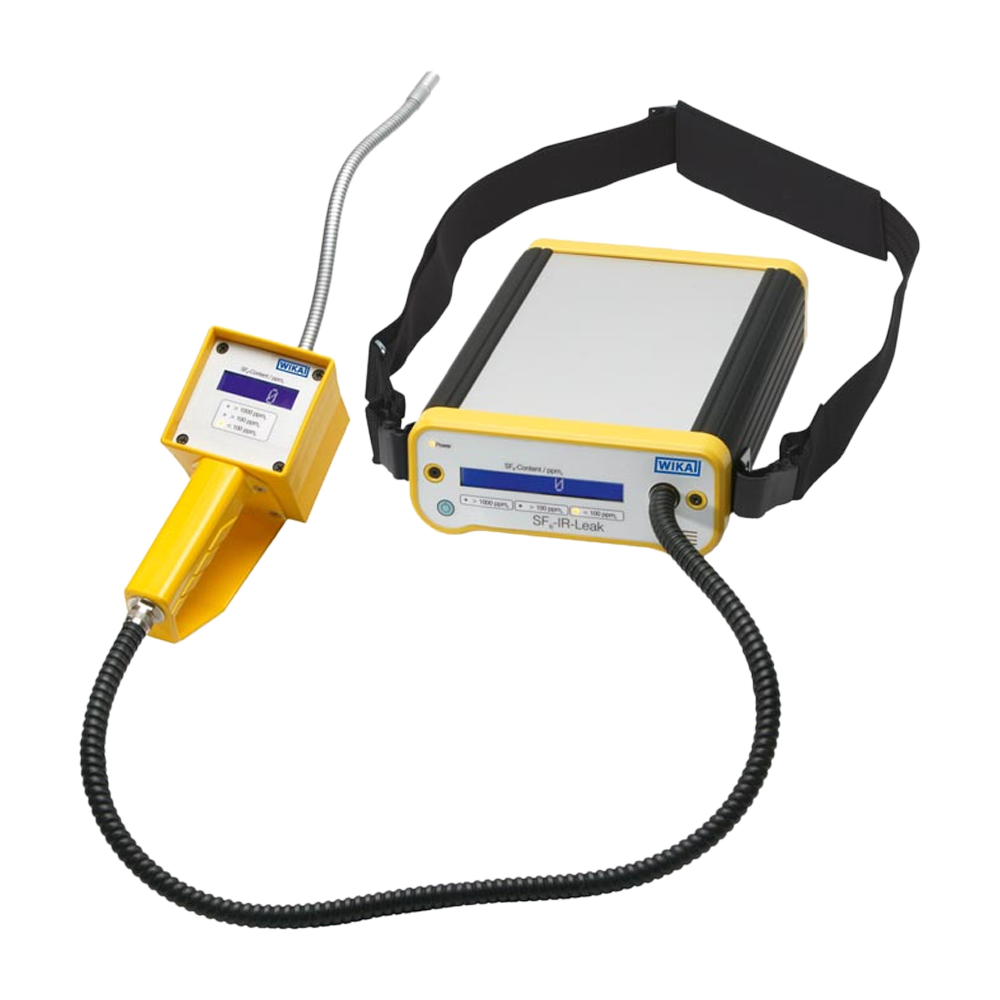

Обнаружение утечки производится с помощью ручного прибора, который имеет гибкий зонд “гусиную шею” с входным отверстием для газа на торце. Сменный фильтр предотвращает попадание твердых частиц в поток всасываемого газа, защищая инфракрасный сенсор.

Насос, расположенный в консоли, обеспечивает непрерывный поток газа, всасывая его сквозь тестовую камеру инфракрасного сенсора.

В том случае, если газ SF₆ уже присутствует в малой концентрации в окружающем воздухе, этот фоновый уровень можно убрать с помощью функции тарирования (сброс показаний на 0 ppmv). Данная функция позволяет облегчить обнаружение утечки, поскольку после тарирования любое значение выше 0 ppmv свидетельствует об утечке.

В зависимости от версии модели GIR10 прибор излучает акустический сигнал тревоги в случае, если превышена определенная концентрация.

Технические характеристики

Диапазоны измерений

SF6 Серы гексафторид (Элегаз)	0 ... 2000 ppm (обнаружение утечки)
SF6 Серы гексафторид (Элегаз)	0 ... 50 ppm (встроенный детектор утечки)

Погрешность измерений

SF6 Серы гексафторид (Элегаз)

Цена наименьшего разряда 1 ppm. Предел основной погрешности ±2 ppm (< 50 ppm);

±5 ppm (≥ 50 ... < 100 ppm);

±2 % (≥ 100 ... < 2,000 ppm)

SF6 Серы гексафторид (Элегаз)

Цена наименьшего разряда 0,1. Предел основной погрешности ±0,5 ppm (≤ 10 ppm);

±2 % (> 10 ppm)

Принцип работы

Инфракрасный

Способ отбора пробы

Диффузионный (конвекционный)

Диапазон рабочих температур

0 ... +45 °C

Питание

~ 220 В

Габариты

285x195x80 мм (корпус консоли); 210x110x90 мм (ручная)

Вес

Не более 2,5 кг (корпус консоли); не более 0,5 кг (ручная)
