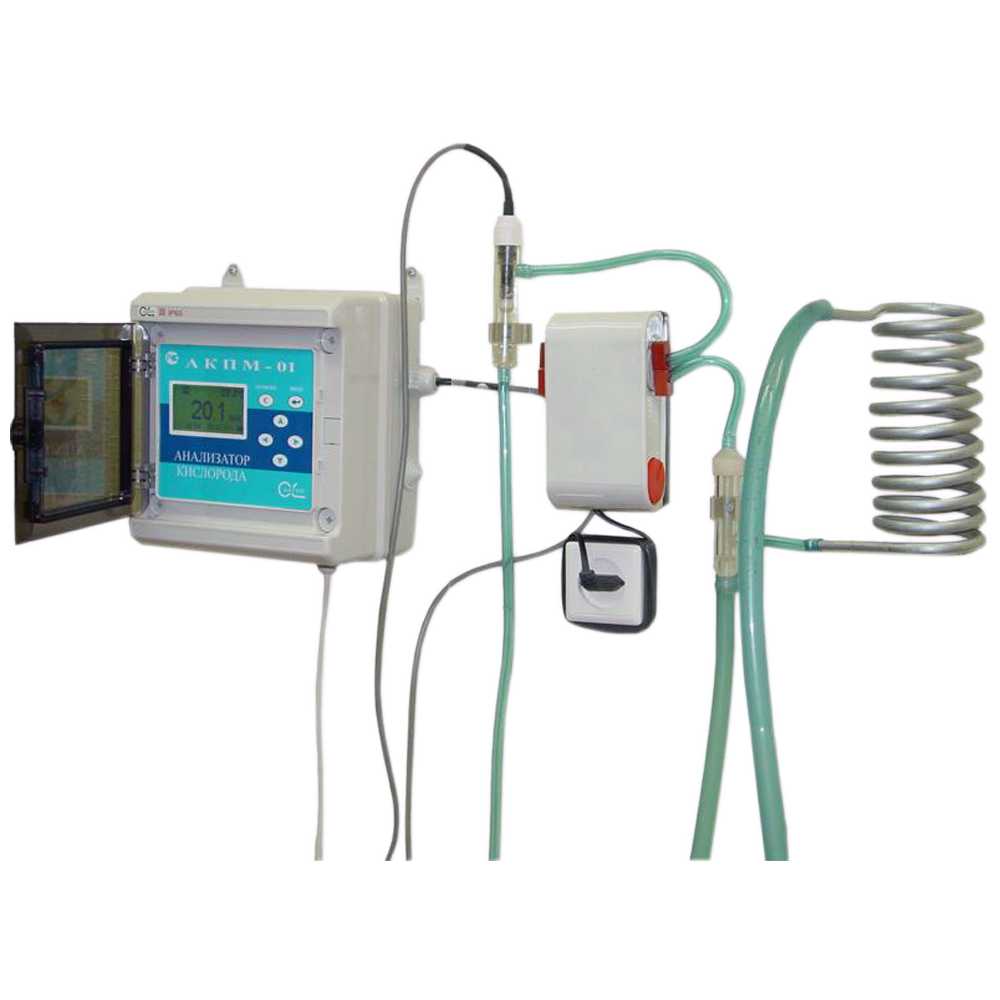

АКПМ-1-01Г анализатор кислорода стационарный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 89900,00-127300,00 руб.

Описание

Газоанализатор кислорода стационарный АКПМ-1-01Г в комплекте с амперометрическим сенсором АСрО2-03 предназначен для определения объемного содержания кислорода и/или его парциального давления в газовых средах. Анализатор может комплектоваться устройством подготовки газовой пробы УПГП-01. С помощью этого устройства осуществляется всасывание и охлаждение анализируемого газа с последующим отделением сконденсированной влаги и нагнетанием в измерительную камеру. Применяется для решения задач энергосбережения, оптимизации процессов горения топлива, экологического и производственного мониторинга состава воздуха промзоны, дымовых газов, обеспечения пожаро- взрывобезопасных условий производства (в генераторах с водородным охлаждением, электролизных). Промышленный анализатор АКПМ-1-01Г также может применяться в медицине для измерений концентрации кислорода в дыхательных газах в комплекте аппаратов искусственной вентиляции легких (ИВЛ), наркознодыхательной аппаратуре, гипоксикаторах и концентраторах кислорода, в аппаратах для выхаживания новорожденных, в барокамерах и центрах гипербарической оксигенации.

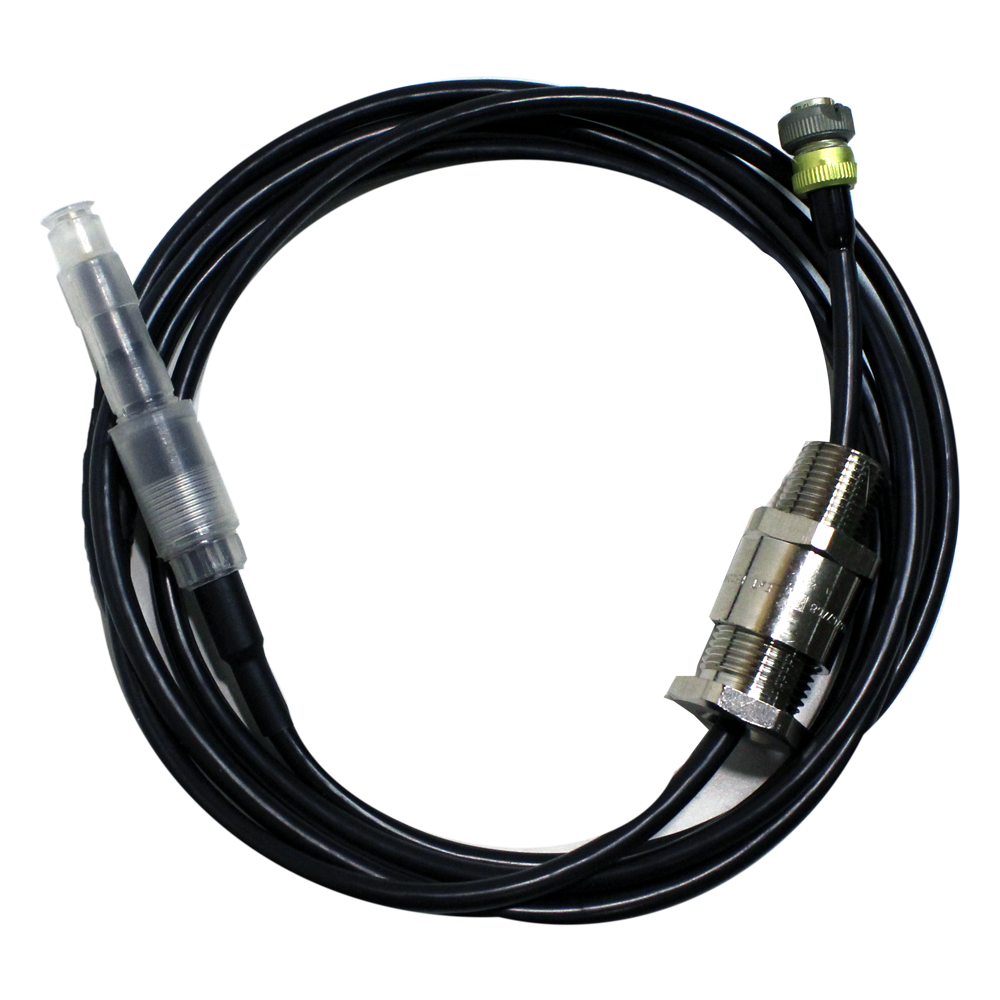

Сенсор АСрО2-03 представляет собой электролитическую ячейку, образованную электродной системой - катодом и хлорсеребряным анодом, погруженными в раствор электролита. Электрохимическая ячейка отделена от анализируемой среды газопроницаемой мембраной.

Принцип действия газоанализатора основан на поляризации катода напряжением -0,6 В относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии кислорода из исследуемой среды, и последующей электрохимической реакции его восстановления.

Особенности газоанализатора кислорода АКПМ-1-01Г:

  • Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля кислорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
  • Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации кислорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0-50oС) .
  • Благодаря оригинальной конструкции сенсора и очень низкому потреблению кислорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
  • Коррекция барометрического давления или высоты над уровнем моря.
  • Автокалибровка анализатора по кислороду атмосферного воздуха. Калибровка по поверочным газовым смесям.
  • Возможность выбора удобной для оператора единицы измерения.
  • Функция сигнализации (световая, звуковая) при выходе показаний из заданных пределов и возможность работы в составе системы автоматического управления с помощью «сухих контактов» реле.
  • Графический дисплей размера 80 х 50 мм с подсветкой для отображения показаний.
  • Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
  • Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
  • Наличие методического и метрологического обеспечения измерений.
  • Время установления рабочего режима после включения - не более 5 мин.
  • Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25oС - не более 30 с.

Технические характеристики

Диапазоны измерений
O2 Кислород 0,0001-100% об., парциального давления: 0,1 - 2000 мм. рт. ст. или 0,0001 - 200,00 кПа
Погрешность измерений
O2 Кислород ±(0,001±0,01*А) в диапазоне 0-20% об.; ±0,02*(А-10) в диапазоне 20-100% об.; А - измеренная концентрация
Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Климатическое исполнение У3
Диапазон рабочих температур -20...+60°С (для анализируемой среды: 0...+50°С)
Исполнение по степени защиты IP65
Питание ~ 36 В, ~ 220 В
Габариты 200 х 200 х 100 мм (измерительное устройство); d24 х 130 мм (измерительная камера); d16 х 80 мм (сенсор)
Вес 2 кг

Структура обозначения, пример заказа

АКПМ-1
0
1
Г

Шифр области применения (Г - газоанализатор)

Шифр стационарного исполнения (2 - переносное)

Шифр общепромышленного исполнения (1 - взрывозащищенное)

Обозначение модели анализатора

Стандартный комплект поставки

  • Измерительное устройство АКПМ-1-01.
  • Амперометрический сенсор.
  • Измерительная камера (ИКПГ или ИКДГ) с держателем, присоединительными трубками и переходниками.
  • ЗИП.
  • Паспорт, Руководство по эксплуатации, Методика поверки.

Дополнительная комплектация, опции
