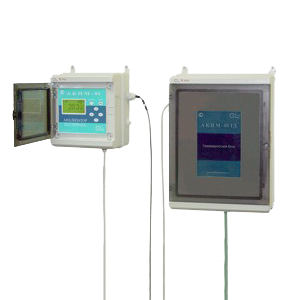

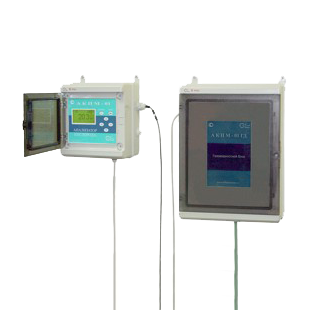

АКПМ-1-01ГД анализатор кислорода стационарный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 197900,00 pуб.

Описание

Газоанализатор кислорода стационарный АКПМ-1-01ГД предназначен для решения задач энергосбережения и оптимизации процессов горения топлива на ТЭЦ, котельных и предприятиях малой теплоэнергетики. Анализатор АКПМ-1-01ГД представляет собой полностью автоматизированную систему, обеспечивающую автоматический контроль и коррекцию процессов горения по уровню кислорода в дымовых газах. Измерительный блок с амперометрическим сенсором АС-01 и устройством подготовки газовой пробы УПГП-02 устанавливается вблизи дымохода и рассчитан на эксплуатацию при температурах от -50 до + 60°С на открытых площадках.

Блок управления и регистрации устанавливается на щите управления. Связь блока управления с измерительным блоком осуществляется по кабелю длиной до 1000 м. Промышленный газоанализатор АКПМ-1-01ГД полностью автоматизирован и не требует обслуживания в течение 1 года работы.

Особенности газоанализатора АКПМ-1-01ГД:

  • Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля кислорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
  • Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации кислорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0...+50oС) .
  • Благодаря оригинальной конструкции сенсора и очень низкому потреблению кислорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
  • Коррекция барометрического давления или высоты над уровнем моря.
  • Автокалибровка анализатора по кислороду атмосферного воздуха. Калибровка по поверочным газовым смесям.
  • Возможность выбора удобной для оператора единицы измерения.
  • Функция сигнализации (световая, звуковая) при выходе показаний из заданных пределов и возможность работы в составе системы автоматического управления с помощью «сухих контактов» реле.
  • Графический дисплей размера 80х50 мм с подсветкой для отображения показаний.
  • Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20.
  • Встроенный микрокомпрессор. Автоматическая подача анализируемой среды.
  • Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
  • Наличие методического и метрологического обеспечения измерений.
  • Время установления рабочего режима после включения - не более 5 мин.
  • Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25oС - не более 30 с.

Технические характеристики

Диапазоны измерений
O2 Кислород 0,0001-100% об. , парциального давления: 0,1-2000 мм. рт. ст. или 0,0001-200,00 кПа
Погрешность измерений
O2 Кислород ±(0,001±0,01*А) в диапазоне 0-20% об. ; ±0,02*(А-10) в диапазоне 20-100% об.; А - измеренная концентрация
Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Климатическое исполнение У3
Диапазон рабочих температур -50...+60°С (для анализируемой среды: 0...+50°С)
Исполнение по степени защиты IP65
Питание ~ 36 В, ~ 220 В
Габариты 200х200х100 мм (измерительное устройство); d24х130 мм (измерительная камера); d16х80 мм (сенсор)
Вес 2 кг

Структура обозначения, пример заказа

АКПМ-1
0
1
ГД

Шифр области применения (ГД - газоанализатор для дымовых газов)

Шифр стационарного исполнения (2 - переносное)

Шифр общепромышленного исполнения (1 - взрывозащищенное)

Обозначение модели анализатора

Стандартный комплект поставки

  • Измерительное устройство АКПМ-1-01.

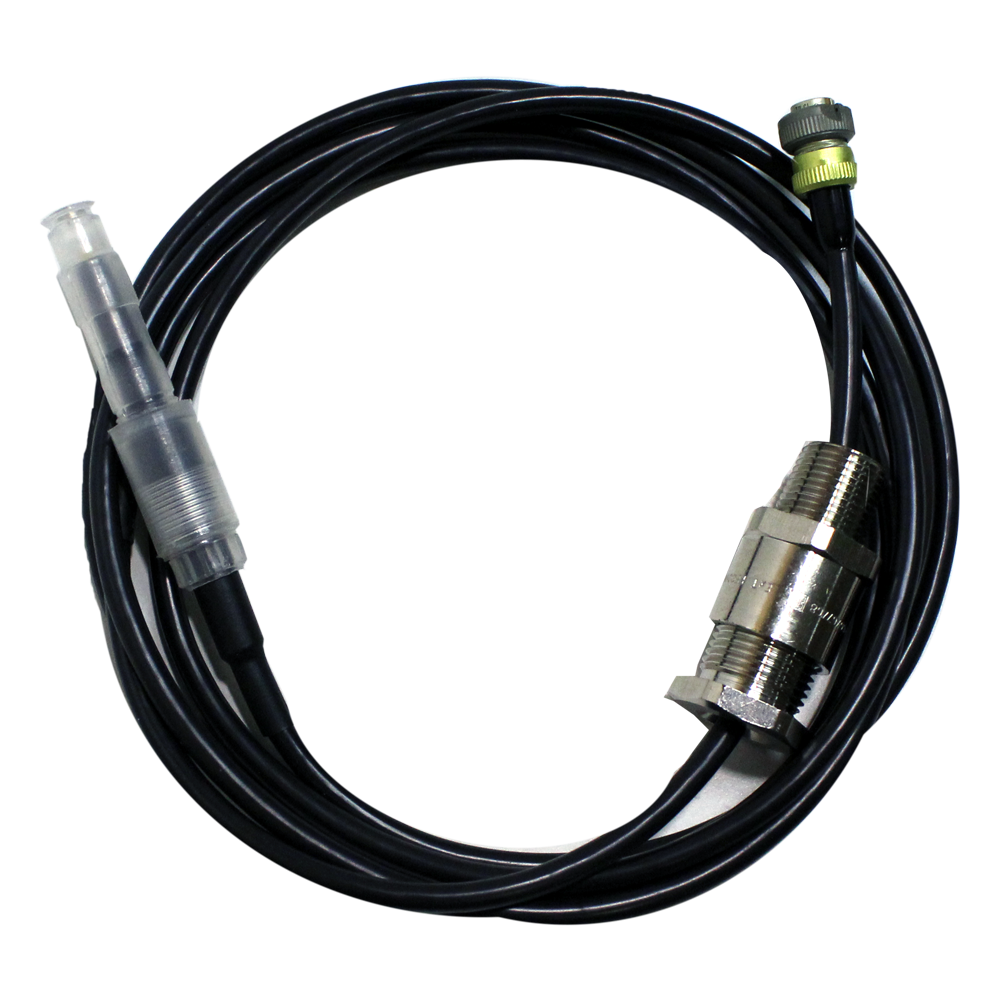

  • Амперометрический сенсор.
  • Устройство подготовки газовой пробы УПГП-02.
  • ЗИП.
  • Паспорт, Руководство по эксплуатации, Методика поверки.
