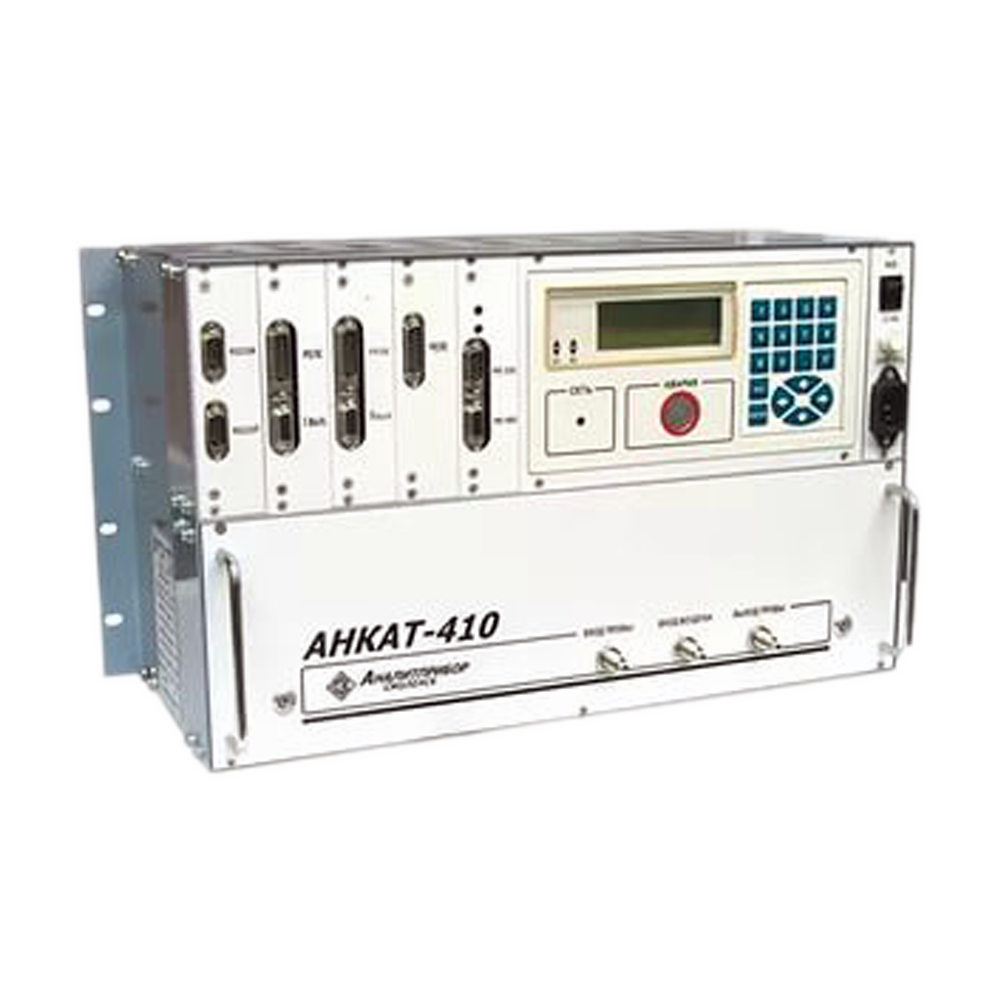

АНКАТ-410 газоанализаторы технологического и экологического контроля стационарные многокомпонентные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов, Экология/Прочее

Тип: Стационарный/Многоканальный

Количество каналов: 6

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 241710,00-383140,00 pуб.

Описание

Газоанализатор АНКАТ-410 предназначается для непрерывного технологического и экологического контроля топливосжигающих и технологических комплексов, измеряет концентрации СО, СО2, SО2, NО, NО2, H2S, НCl, О2, Cl2, NН3, а также для анализа выхлопных газов (СО, SСН, NО, NОх,) тепловозных и других дизельных двигателей, за исключением автомобильных и тракторных.

Области применения

Газоанализатор промышленный АНКАТ-410 применяется на предприятиях энергетики, металлургической, химической, стекольной и нефтяной промышленностей, железнодорожном транспорте, предприятиях-производителях строительных материалов.

Особенности стационарного газоанализатора АНКАТ-410:

  • Отображение данных со всех каналов на жидкокристаллическом четырехстрочном индикаторе.
  • По каждому из имеющихся каналов наличие программно устанавливаемых порогов сигнализации (Порог 2, Порог 1).
  • Возможность выбора по каналам RS232 и/или RS485 и с клавиатуры вида топлива и возможность ввода: сажевого числа и коэффициентов топлива, текущего времени и даты, выбор размерности единиц измерения.
  • Наличие шести реле, назначаемых программно для срабатывания по выбираемому каналу измерения от сигнализаций “Порог 2” или “Порог 1”.
  • Наличие энергонезависимой памяти, сохраняющей до 1000 измерений.
  • Наличие двух токовых выходов типа (0-5) либо (4-20)мА, и соответствие каналу замера - выбирается программно.
  • Имеется цифровой выход RS485, работающий по протоколу обмена MODBUS RTU.
  • Наличие функции самодиагностики с выдачей данных на ЖКИ, а также по каналам RS485 и RS232.
  • Возможность подключения приборов, измеряющих массовую концентрацию пыли, скорость потока сред, а также дымомера СМОГ-1М, служащего для контроля дымности выхлопных газов двигателей тепловозов.

Диапазон вычисляемых величин АНКАТ-410:

Канал вычисления

Диапазон вычисляемых величин

Примечания

СО2

(0 - 25) % об.

при отсутствии в газоанализаторе измерительного канала СО2

NOx

(0 - 100) млн-1



(100 - 3000) млн-1



Коэффициент избытка воздуха l

0,5 - 9,99



СО

(0 - 6,25) г/нЧм3

для газоанализатора АНКАТ-410-16

NOx

(0 -0,29) г/нЧм3

SСН

(0 - 0,98) г/нЧм3

По отдельной заявке в зависимости от конкретных эксплуатационных условий, состава исследуемой среды, длины линии, места монтажа газоанализатора, для доставки пробы к прибору, ее осушения и очистки, газоанализатор может комплектоваться следующими устройствами:

  1. Пробозаборником.
  2. Линией транспортирования пробы.
  3. Шкафом для установки газоанализатора на открытом воздухе.
  4. Шкафом для монтажа газоанализатора внутри помещений.

Пробоотборник: термостойкое газоотборное устройство, которое предназначается для отбора и предварительной очистки (фильтрации) пробы, предусматривающее возможность обратной продувки. Может комплектоваться трубкой Пито с целью измерения скорости потока.
Максимальная температура до + 500 °С.
В зависимости от исполнения, погружная часть может иметь длину: 2000, 1500, 1000,500мм.

Линия транспортирования пробы выполняется в двух модификациях: утепленная и подогреваемая. Материал линии - фторопластовая трубка Ж6х1.

Подсоединение к шкафу и пробоотборнику - ниппельное. Максимальная протяженность линии транспортирования пробы -5м в случае применения электрически обогреваемой линии.
Максимальная длина утепленной линии транспортирования определяется пневматическим сопротивлением линии с учетом характеристик побудителя, встроенного в шкаф.

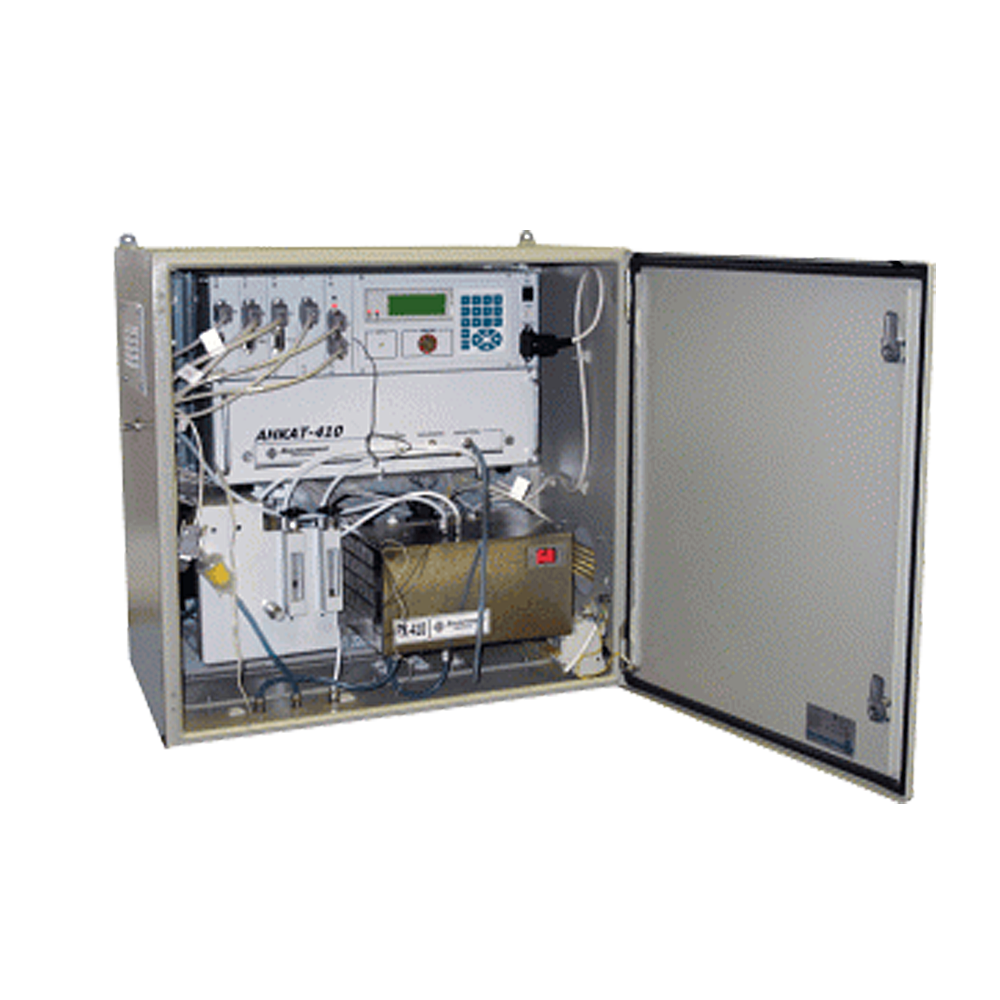

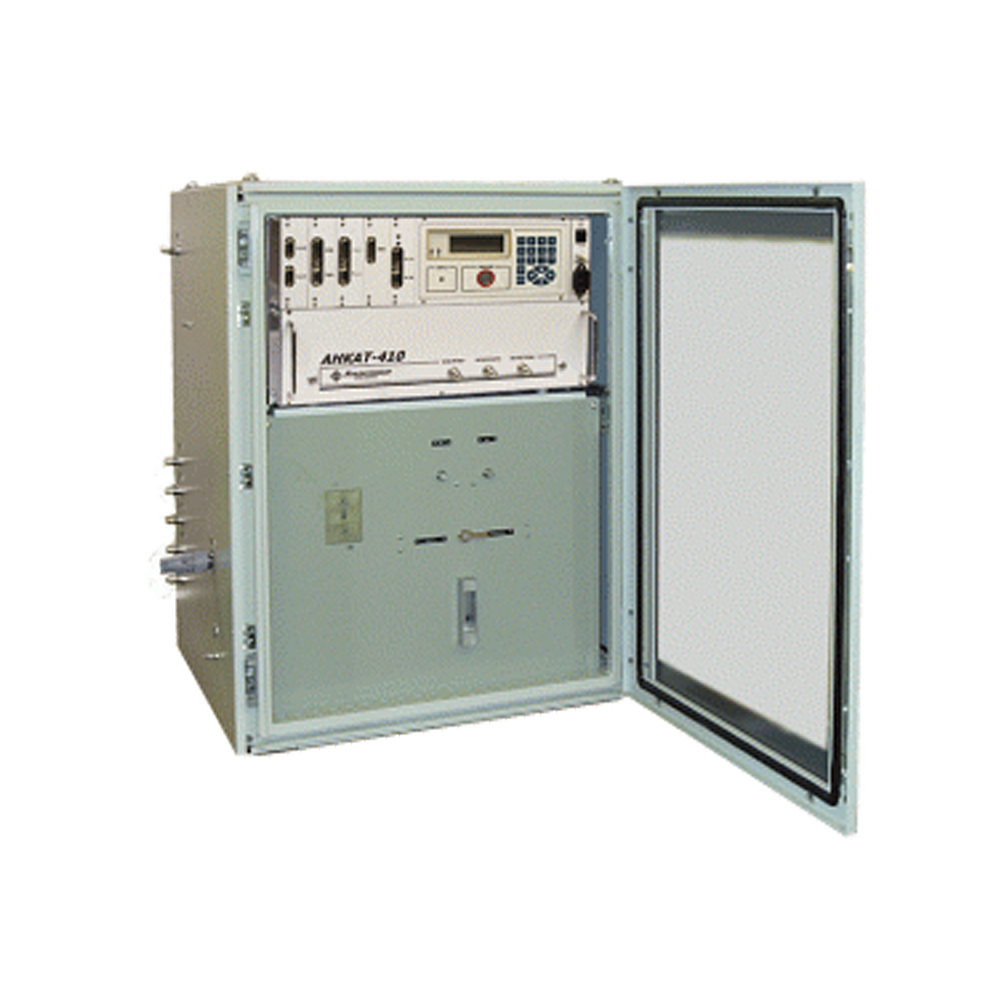

Шкафы для монтажа газоанализаторов и вспомогательного оборудования.
Шкаф предназначен для предохранения газоанализаторов от климатических факторов окружающей среды, доставки, очистки, осушения и сброса анализируемой смеси газов, удаления конденсата, обеспечения продувки датчиков атмосферы воздухом.
Шкафы обеспечивают питание линии транспортирования пробы переменным током 220В/50Гц, автоматическую защиту и возможность монтажа внутри шкафа прибора для измерения скорости потока отходящих газов.

Модификации шкафов

Модификация

Описание конструкции

Степень защиты

Габаритные размеры, мм

Масса, кг

длина

ширина

высота

ИБЯЛ.422419.009

не обогреваемый, для установки внутри помещения

IP 40

360

630

650

40

ИБЯЛ.422419.009-01

обогреваемый, для установки на открытых площадках

IP 65

360

740

810

45

ИБЯЛ.422419.009-02

для изменения содержания HCl и Cl2 внутри помещений

IP 40

360

630

650

40

ИБЯЛ.422419.009-03

для изменения содержания HCl и Cl2 на открытых площадках

IP 65

360

740

810

45

Технические характеристики

Диапазоны измерений
O2 Кислород 0-21% об.
CO Углерода оксид (Угарный газ) 0-200 ppm; 0-2000 ppm; 0-4000 ppm
CO Углерода оксид (Угарный газ) 0-0,5% об.
NO Азота оксид 0-200 ppm; 0-2000 ppm;
NO Азота оксид 0-0,4% об.
NO2 Азота диоксид 0-140 ppm
SO2 Серы диоксид (Ангидрид сернистый) 0-200 ppm; 0-3000 ppm (единица младшего разряда 10 ppm)
H2S Дигидросульфид (Сероводород) 0-40 мг/м3; 0-150 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота) 5-30 мг/м3; 0-150 мг/м3
NH3 Аммиак 0-150 мг/м3; 0-2000 мг/м3(единица младшего разряда 10 мг/м3)
Cl2 Хлор 0-25 мг/м3
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-30% об.
Сумма углеводородов 0-0,05% об.
Погрешность измерений
O2 Кислород Единица младшего разряда 0,1% об. Предел основной погрешности 0,2% об. (абсолютная) в диапазоне 0-5% об.;

0,4%об. (абсолютная) в диапазоне 5-21% об.

CO Углерода оксид (Угарный газ) Единица младшего разряда 1 ppm. Предел основной погрешности 5 ppm (абсолютная) в диапазоне 0-20 ppm;

(5+0,06(Свх-20)) ppm в диапазоне 20-200 ppm;

10 ppm (абсолютная) в диапазоне 0-2000 ppm

CO Углерода оксид (Угарный газ) Единица младшего разряда 0,001% об. Предел основной погрешности ±5% (приведенная)
NO Азота оксид Единица младшего разряда 1 ppm. Предел основной погрешности 5 ppm (абсолютная) в диапазоне 0 - 50 ppm;

(5+0,1(Свх-50)) ppm в диапазоне 50 - 200 ppm;

10 ppm в диапазоне 0 - 100 ppm; (10+0,1(Свх-100)) ppm в диапазоне 100 - 200 ppm

NO Азота оксид Единица младшего разряда 0,001 % об. Предел основной погрешности ±10% (приведенная)
NO2 Азота диоксид Единица младшего разряда 1 ppm. Предел основной погрешности ±15% (приведенная)
SO2 Серы диоксид (Ангидрид сернистый) Единица младшего разряда 1 ppm. Предел основной погрешности 10 ppm (абсолютная) в диапазоне 0-50 ppm; (10+0,1(Свх-50)) (абсолютная) в диапазоне 50-200 ppm;

±10% (относительная) в диапазоне 0-3000 ppm

H2S Дигидросульфид (Сероводород) Единица младшего разряда 0,1 мг/м3Предел основной погрешности ±25% (относительная) в диапазоне 0-40 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота) Единица младшего разряда 0,1 мг/м3Предел основной погрешности ±25% (относительная) в диапазоне 5-30 мг/м3
NH3 Аммиак Единица младшего разряда 0,1 мг/м3Предел основной погрешности 5 мг/м3(абсолютная) в диапазоне 0-20 мг/м3; (5+0,25(Свх-20)) мг/м3(абсолютная) в диапазоне 20-40 мг/м3; 25% (относительная) - 0...200
Cl2 Хлор Единица младшего разряда 0,01 мг/м3Предел основной погрешности 25% (относительная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Единица младшего разряда 0,1% об. Предел основной погрешности ±5% (приведенная)
Сумма углеводородов Единица младшего разряда 0,0001% об. Предел основной погрешности ±5% (приведенная)
Пороги сигнализации

Два порога сигнализации, устанавливаются программно.

Принцип работы Электрохимический, оптикоабсорбционный
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +5...45°С
Исполнение по степени защиты IP20
Питание ~ 220 В
Габариты Не более 485×285×211 мм
Вес Не более 12 кг

Варианты исполнения

Исполнение

Обозначение

Состав

АНКАТ-410-01

ИБЯЛ.413252.001

2 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-02

-01

3 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-03

-02

4 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-04

-03

5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-05

-04

6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-06

-05

2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-07

-06

3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-08

-07

4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-09

-08

5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-10

-09

6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-11

-10

2 измерительных канала с ЭХЯ (дублированный набор), без ИКД

АНКАТ-410-12

-11

3 измерительных канала с ЭХЯ (дублированный набор), без ИКД

АНКАТ-410-13

-12

2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД

АНКАТ-410-14

-13

3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД

АНКАТ-410-15

-14

2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl

АНКАТ-410-16

-15

3 измерительных канала с ЭХЯ:
СО (0 - 0,5) %, объемная доля,
NO (0 - 0,4) %, объемная доля,
NO2 (0 - 0,014) %, объемная доля;
измерительный канал с ИКД:
∑СН (0 - 0,05) %, объемная доля

Примечание. ИК - инфракрасный датчик углекислого газа (СО2).

Стандартный комплект поставки

  • Газоанализатор АНКАТ-410.
  • Техническая документация.
  • Комплект ЗИП.

Дополнительная комплектация, опции

  • Баллон с ПГС.
  • Баллон с воздухом кл.1,
  • Индикатор расхода регулируемого ИБЯЛ.418621.002,.
  • Трубка фторопластовая Ф-4Д 4х0,1.
  • Электрохимические ячейки.
  • CD-диск с программным обеспечением (для обработки результатов измерений и вычисления на ПЭВМ).

По отдельной заявке в зависимости от конкретных эксплуатационных условий, состава исследуемой среды, длины линии, места монтажа газоанализатора, для доставки пробы к прибору, ее осушения и очистки, газоанализатор может комплектоваться следующими устройствами:

1) пробозаборником;
2) линией транспортирования пробы;
3) шкафом для установки газоанализатора на открытом воздухе;
4) шкафом для монтажа газоанализатора внутри помещений.
