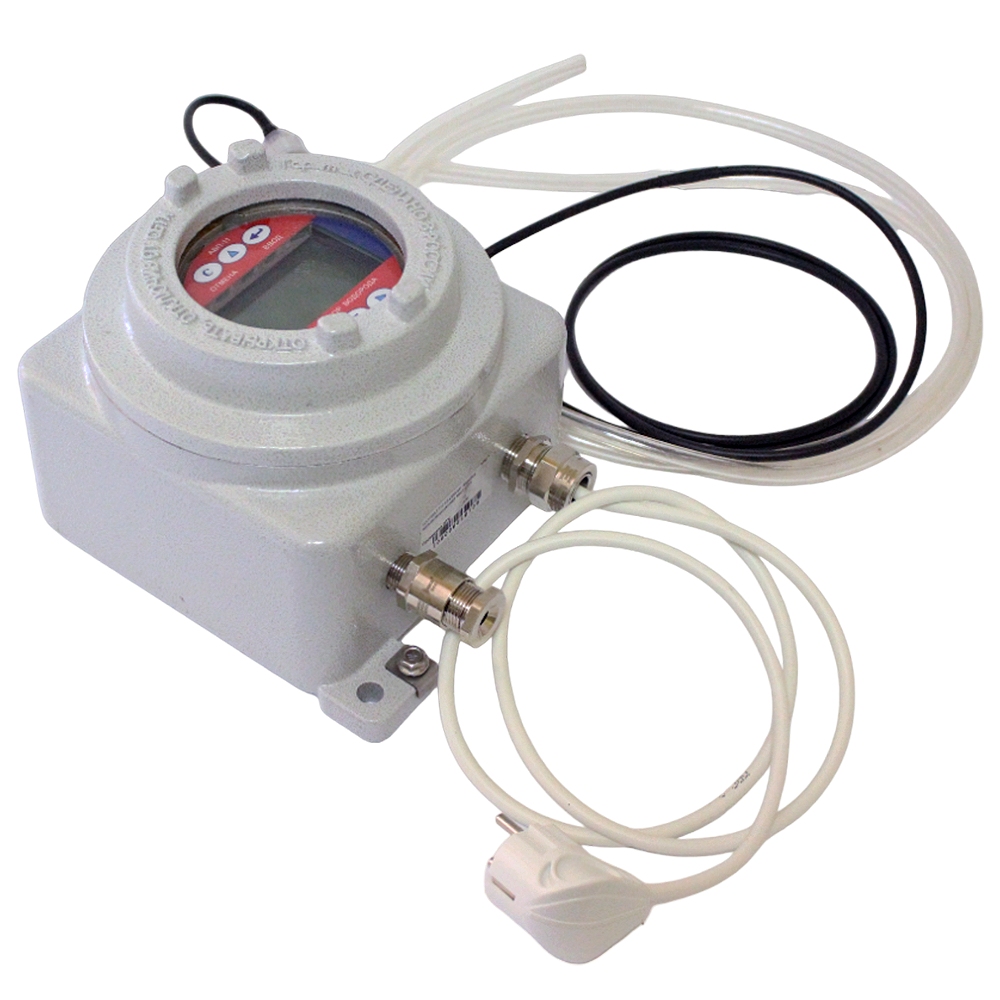

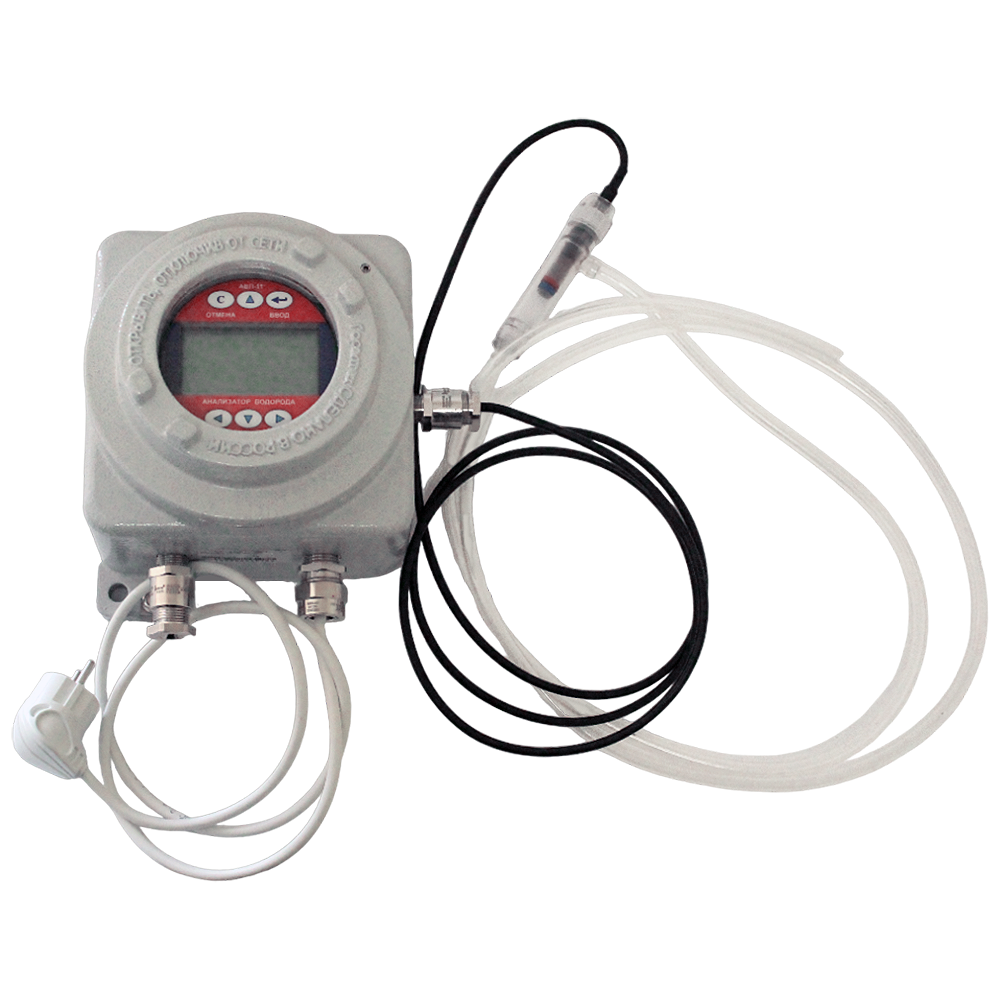

АВП-11Г анализатор водорода стационарный взрывозащищенный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT6

Цена (без учета НДС): 190200,00 pуб.

Описание

Стационарный газоанализатор водорода АВП-11Г во взрывозащищенном исполнении в комплекте с амперометрическим сенсором АСрН2-02 предназначен для определения концентрации и/или парциального давления водорода в газовых средах во взрывоопасных зонах согласно ГОСТ Р 30852.9, ГОСТ Р 30852.13.

Данные приборы изготавливаются с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIC температурной группы Т6 и имеют маркировку взрывозащиты 1Exd[ib]IIСТ6 X.

Управление работой анализатора осуществляется при помощи стилуса.

Анализатор АВП-11Г применяется для определения утечек водорода в электролизных, в системах охлаждения генераторов, в метантенках, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаро- взрывобезопасных условий производства. Используется для периодического и оперативного контроля водорода химико-технологических процессов крекинга нефти, синтеза неорганических и органических соединений.

В тех случаях, когда анализируемый газ находится под разряжением и высоких температурах, анализатор АВП-11Г может комплектоваться устройством подготовки газовой пробы УПГП-01. С помощью этого устройства осуществляется всасывание и охлаждение анализируемого газа с последующим отделением сконденсированной влаги и нагнетанием в измерительную камеру.

Сенсор АСрН2-02 представляет собой электролитическую ячейку, образованную электродной системой - катодом и анодом. Электрохимическая ячейка отделена от анализируемой среды газопроницаемой мембраной. Сенсор устанавливается в проточную измерительную камеру.

Принцип действия анализатора основан на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости и последующей электрохимической реакции его окисления.

Особенности промышленного газоанализатора АВП-11Г:

  • Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля водорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
  • Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации водорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0-50oС) .
  • Благодаря оригинальной конструкции сенсора и очень низкому потреблению водорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
  • Коррекция барометрического давления или высоты над уровнем моря.
  • Возможность выбора удобной для оператора единицы измерения.
  • Функция сигнализации (световая, звуковая) при выходе показаний из заданных пределов и возможность работы в составе системы автоматического управления с помощью «сухих контактов» реле.

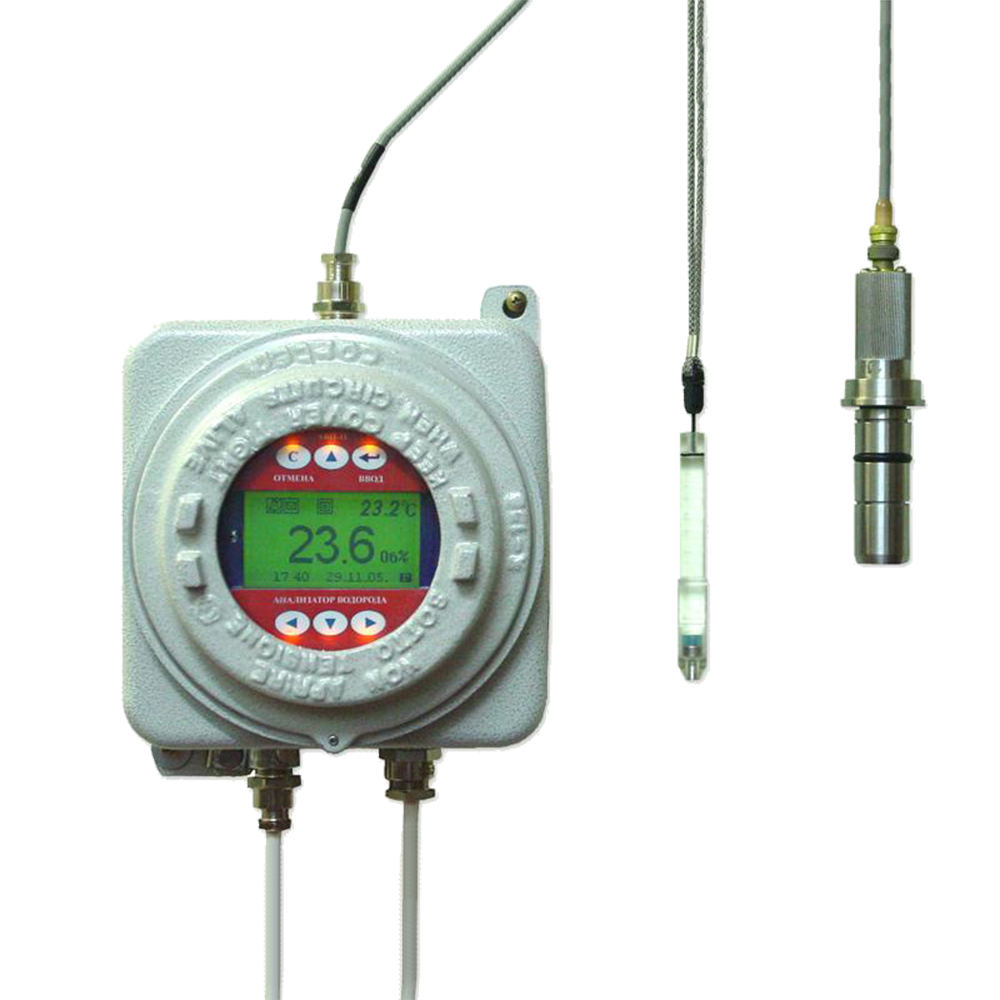

  • Графический дисплей размера 80х50 мм с подсветкой для отображения показаний.
  • Возможность дистанционной передачи информации с помощью токового выхода, интерфейсов RS-232 и RS-485.
  • Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
  • Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
  • Герметичность корпуса, степень пылевлагозащиты IP-68.
  • Наличие методического и метрологического обеспечения измерений.

Время установления рабочего режима после включения - не более 5 мин.

Время установления 90% показаний при скачкообразном изменении концентрации водорода при 25oС - не более 30 с.

Технические характеристики

Диапазоны измерений
H2 Водород 0-100% об., парциального давления: 0 - 2000 мм. рт. ст. или 0 - 200 кПа
Погрешность измерений
H2 Водород ±(0,1+0,03*А) в диапазоне 0-20% об.; ±(0,05*А-0,3) в диапазоне 20-100% об.
Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Климатическое исполнение У3
Диапазон рабочих температур -20...+60°С (для анализируемой среды: 0...+50°С)
Исполнение по степени защиты IP68
Питание ~ 36 В, ~ 220 В
Габариты 174 х 174 х 161 мм (измерительное устройство); 100 х 90 х 30 мм (измерительная камера); d16 х 80 мм (сенсор)
Вес 5 кг

Структура обозначения, пример заказа

АВП
1
1
Г

Шифр области применения (Г - газоанализатор)

Шифр стационарного исполнения (2 - переносное)

Шифр взрывозащищенного исполнения (0 - общепромышленное)

Обозначение модели анализатора

Стандартный комплект поставки

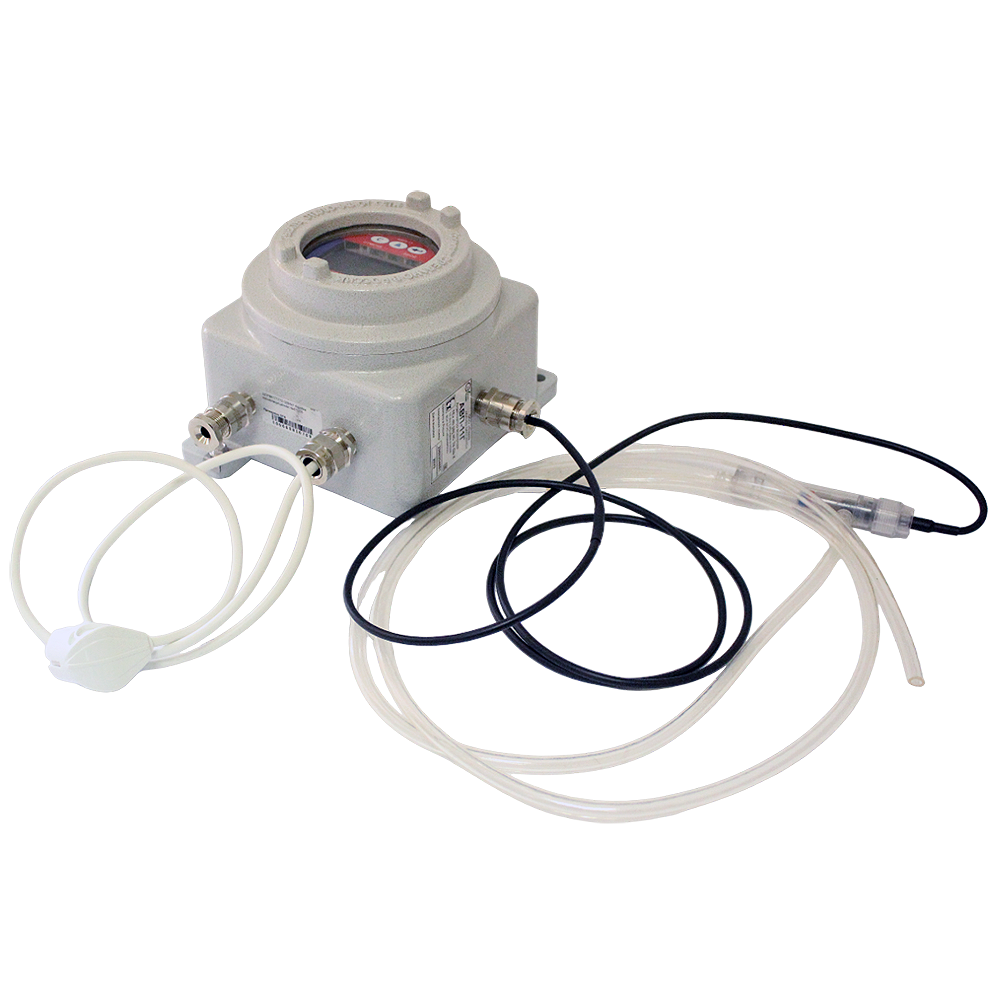

  • Измерительное устройство АВП-11Г.
  • Амперометрический сенсор АСрН2-02.
  • Измерительная камера (ИКПГ или ИКДГ) с держателем, присоединительными трубками и переходниками.
  • Побудитель расхода (груша).
  • ЗИП.
  • Паспорт, Руководство по эксплуатации, Методика поверки.
