ДИСК-ТК газоанализаторы термокондуктометрические стационарные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: Ar Аргон, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), H2 Водород, He Гелий, NH3 Аммиак, SO2 Серы диоксид (Ангидрид сернистый)

Маркировка взрывозащиты: Нет

Описание

Термокондуктометрический газоанализатор ДИСК-ТК предназначен для измерения концентрации водорода, метана, диоксида серы, диоксида углерода, гелия, аммиака, аргона и, в отдельных случаях, иных газов, содержащихся в технологических газовых смесях индустриальных установок и подачи сигнала о достижении концентрацией определяемого компонента заданных пороговых значений.

Особенности:

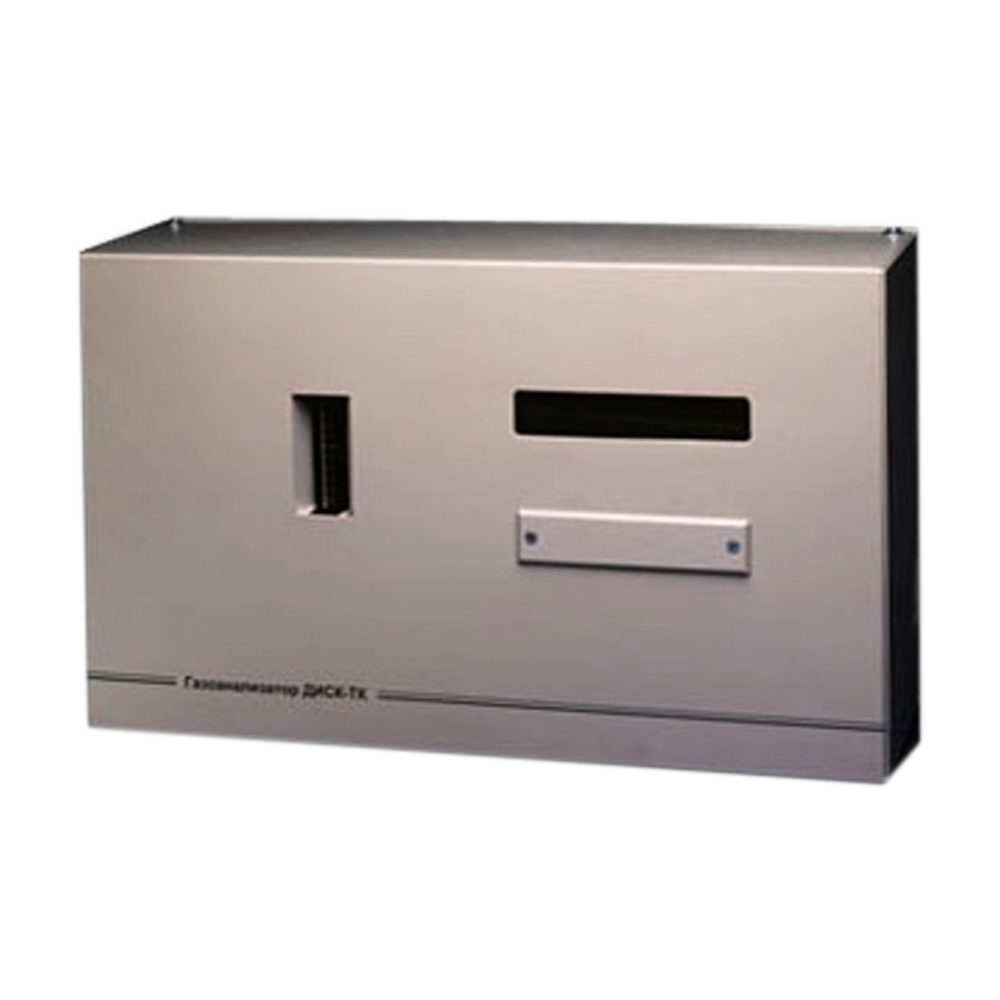

  • Конструктивно газоанализатор ДИСК-ТК изготовлен как одноблочный стационарный прибор для щитового монтажа общепромышленного исполнения.
  • В газоанализаторе использован микроконтроллер и буквенно-цифровой шестнадцатиразрядный жидкокристаллический экран с подсветкой. Управление газоанализатором осуществляется четырьмя клавишами с помощью меню.
  • ДИСК-ТК подает сигнал о достижении концентрацией определяемого компонента заданных пороговых значений.

Применение высококачественных элементов и микроконтроллера обеспечивает:

  • Стабильность и точность измерений.
  • Удобную проверку и настройку газоанализатора.
  • Независимую, простую и точную установку порогов сигнализации.
  • Установку выходного тока оператором.
  • Сохранение установок и настроек при отключении питания.
  • Контроль работоспособности и сигнализацию неисправности.
  • Учёт времени наработки.

Промышленный газоанализатор имеет развязанный гальванически выходной токовый сигнал.
ДИСК-ТК выпускается в 71 исполнении в зависимости от контролируемого компонента, диапазона измерений и состава газовой смеси.

Анализируемый газ и диапазон измерения:

Анализируемый газ и диапазон измерения

Пределы допускаемой основной приведённой погрешности(Y), %

Гелий в азоте, 0 - 20%

4

Гелий в азоте, 0 - 40%

4

Гелий в азоте, 60 - 100%

4

Гелий в азоте, 80 - 100%

4

Аргон в азоте, 0 - 20%

4

Аргон в азоте, 0 - 40%

4

Аргон в азоте, 60 - 100%

4

Аргон в водороде, 97 - 100%

10

Аргон в воздухе, 0 - 20%

4

Аргон в воздухе, 0 - 40%

4

Аргон в воздухе, 60 - 100%

4

Аргон в кислороде, 0 - 20%

4

Аргон в кислороде, 0 - 40%

4

Аргон в кислороде, 60 - 100%

4

Водород в азоте, 0 - 1%

10

Водород в азоте, 0 - 2%

8

Водород в азоте, 0 - 3%

6

Водород в азоте, 0 - 5%

4

Водород в азоте, 0 - 10%

4

Водород в азоте, 0 - 20%

4

Водород в азоте, 0 - 40%

4

Водород в азоте, 0 - 60%

4

Водород в азоте, 0 - 80%

4

Водород в азоте, 0 - 100%

4

Водород в азоте, 30 - 90%

4

Водород в азоте, 50 - 80%

4

Водород в азоте, 40 - 70%

4

Водород в азоте, 50 - 100%

4

Водород в азоте, 60 - 80%

4

Водород в азоте, 60 - 100%

4

Водород в азоте, 80 - 100%

4

Водород в азоте, 90 - 100%

4

Водород в азоте, 95 - 100%

4

Водород в азоте, 99 - 100%

10

Водород в воздухе, 0 - 1%

10

Водород в воздухе, 0 - 2%

8

Водород в диоксиде углерода, 0 - 1%

10

Водород в диоксиде углерода, 0 - 2%

8

Водород в диоксиде углерода, 0 - 3%

6

Водород в диоксиде углерода, 0 - 5%

4

Водород в диоксиде углерода, 0 - 10%

4

Водород в диоксиде углерода, 0 - 20%

4

Водород в диоксиде углерода, 0 - 40%

4

Водород в диоксиде углерода, 0 - 60%

4

Водород в диоксиде углерода, 0 - 80%

4

Водород в диоксиде углерода, 0 - 100%

4

Водород в диоксиде углерода, 50 - 100%

4

Водород в диоксиде углерода, 60 - 100%

4

Водород в диоксиде углерода, 80 - 100%

4

Водород в диоксиде углерода, 90 - 100%

4

Водород в диоксиде углерода, 95 - 100%

4

Водород в аргоне, 0 - 5%

4

Водород в пропилене, 0 - 5%

4

Водород в метане, 0 - 5%

6

Гелий в воздухе, 0 - 5%

6

Гелий в воздухе, 0 - 10%

4

Гелий в воздухе, 90 - 100%

4

Гелий в воздухе, 95 - 100%

6

Диоксид серы в азоте, 0 - 10%

4

Диоксид серы в азоте, 0 - 20%

4

Диоксид серы в воздухе, 0 - 10%

4

Диоксид серы в воздухе, 0 - 20%

4

Диоксид углерода в азоте, 0 - 10%

10

Диоксид углерода в азоте, 0 - 20%

5

Диоксид углерода в азоте, 0 - 30%

5

Диоксид углерода в азоте, 0 - 40%

4

Диоксид углерода в азоте, 0 - 60%

4

Диоксид углерода в азоте, 50 - 100%

4

Диоксид углерода в азоте, 80 - 100%

5

Диоксид углерода в азоте, 90 - 100%

10

Метан в азоте, 0 - 100%

4

Технические характеристики

Пороги сигнализации

Установка включения сигнализации по 2 порогам (5 - 100)% об.

Принцип работы Термокондуктометрический
Способ отбора пробы Принудительный/Внешний побудитель расхода
Выходные сигналы Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур +5...+50°С
Питание ~ 220 В
Габариты 375х225х115 мм
Вес 8,5 кг
