ЭКОН-ВТ газоанализаторы стационарные высокотемпературные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Высокотемпературный стационарный газоанализатор кислорода ЭКОН-ВТ с погружным зондом-датчиком предназначается для непрерывного беспробоотборного дистанционного измерения содержания кислорода в газах различных технологических установок при температуре 600-1400°С, например, печей обжига керамики, стекловаренных печей, мусоросжигающих печей и др.

Преимущества газоанализатора ЭКОН-ВТ:

  • Позволяет существенно (до 5%) уменьшить расход топлива.
  • Увеличить ресурс работы печей.
  • Повысить качество продукции.
  • Повысить технологическую дисциплину эксплуатации топливосжигающего оборудования.
  • До 40 % снизить вредные выбросы в атмосферу.

Особенности стационарного газоанализатора ЭКОН-ВТ​:

  • Газоанализатор кислорода ЭКОН-ВТ создан на базе кислородного газоанализатора для котлоагрегатов ЭКОН и представляет собой средство измерения, предназначенное для использования как самостоятельный прибор контроля, либо как первичный преобразователь в автоматизированных системах управления работой технологических установок.
  • Прибор можно интегрировать в любую действующую или проектируемую автоматизированную систему управления.
  • Температура контролируемой среды 600...1400°С.
  • Давление контролируемой среды (избыт.): -3,9...+4,4 кПа.
  • Скорость контролируемой среды: 1,0 ... 15 м/с.
  • Запылённость контролируемой среды до 50 г/м3.
  • Время установления 90% сигнала Т0,9д, 15 c.
  • Длительность работы без калибровки - 12 месяцев.

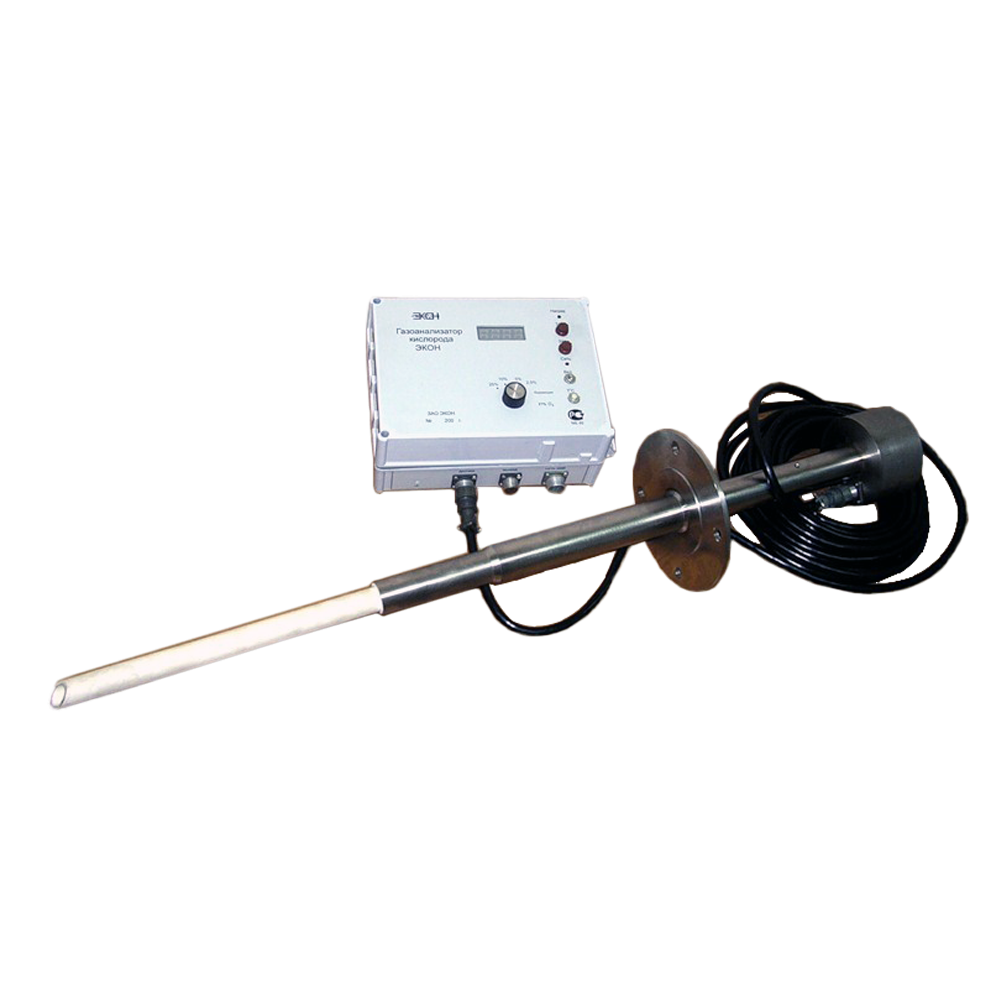

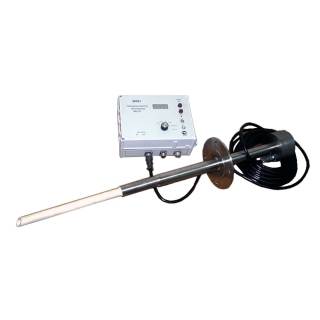

Высокотемпературный газоанализатор ЭКОН включает в себя: блок электроники, генерирующий унифицированный сигнал пропорциональный величине содержания кислорода в уходящих газах, зонд-датчик, который устанавливается непосредственно в зону измерения, соединительный кабель, длина которого может достигать 300 м.

Длина датчика (мм)

920...1020

Глубина погружения (мм)

400...700

Диаметр погружной части датчика (мм)

32

Внутренний диаметр отверстия печи (мм)

40-50

Длина соединительного кабеля между датчиком и вторичным блоком (м)

300

Длина кабеля от вторичного блока до приемника информации (м)

300

Технические характеристики

Диапазоны измерений
O2 Кислород 0,1-25% об.
Погрешность измерений
O2 Кислород Предел основной погрешности ±0,1% об. (абсолютная) (в диапазоне 0,1 - 2,5% об.)

±3% об. (абсолютная) (в диапазоне 2,5 - 25% об.)
Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Внешний побудитель расхода
Выходные сигналы RS485, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур -30...+50°С (для клеммной головки датчика)

+5...+50°С (для блока электроники)

Питание ~ 220 В
Вес Не более 8 кг

Стандартный комплект поставки

  • Датчик газоанализатора.
  • Вторичный прибор газоанализатора (электронный блок).
  • Кабель сетевой (питание вторичного прибора), длина 1м.
  • Кабель сигнальный (между датчиком и электронным блоком), длина 15м.
  • Кабель выходной (от вторичного прибора до принимающего устройства), длина 1м.
  • Фильтр дополнительный.
  • Вставка плавкая (предохранитель).
  • Руководство по эксплуатации.
