ЕН7000 газоанализаторы технологических газовых смесей стационарные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: Ar Аргон, C2H2 Ацетилен, CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), He Гелий, N2 Азот, N2O диАзота оксид (закись азота, веселящий газ), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SF6 Серы гексафторид (Элегаз), SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1-3

Маркировка взрывозащиты: 1ExdIICT5, Нет

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы серии ЕН7000 предназначены для непрерывного измерения содержания одного, двух или трёх компонентов: диоксида углерода (СО2), оксида углерода (СО), метана (СН4), ацетилена (С2Н2), диоксида cеры (SO2), аммиака (NH3), гексафторида серы (SF6), оксида азота (NO), закиси азота (N2O), сероводорода (Н2S), метилмеркаптана (СН3SH), диоксида азота (NO2), кислорода (О2), водорода (Н2), азота (N2), гелия (He), аргона (Ar), хлористого водорода (HCl) в газовых смесях.

Конструктивно промышленные газоанализаторы ЕН7000 выполнены в двух исполнениях:

  • В виде моноблока (ЕН7000, ЕН7000-Н, ЕН7000-ИК, ЕН7000-ИКН, ЕН7000-ТК, ЕН7000-ТКН, ЕН7000-ТМ, ЕН7000-ТМН, ЕН7000-В, ЕН7000-ИКВ, ЕН7000-ТКВ, ЕН7000-ТМВ).
  • Состоят из двух блоков (ЕН7000-В, ЕН7000-ИКВ, ЕН7000-ТКВ, ЕН7000-ТМВ):

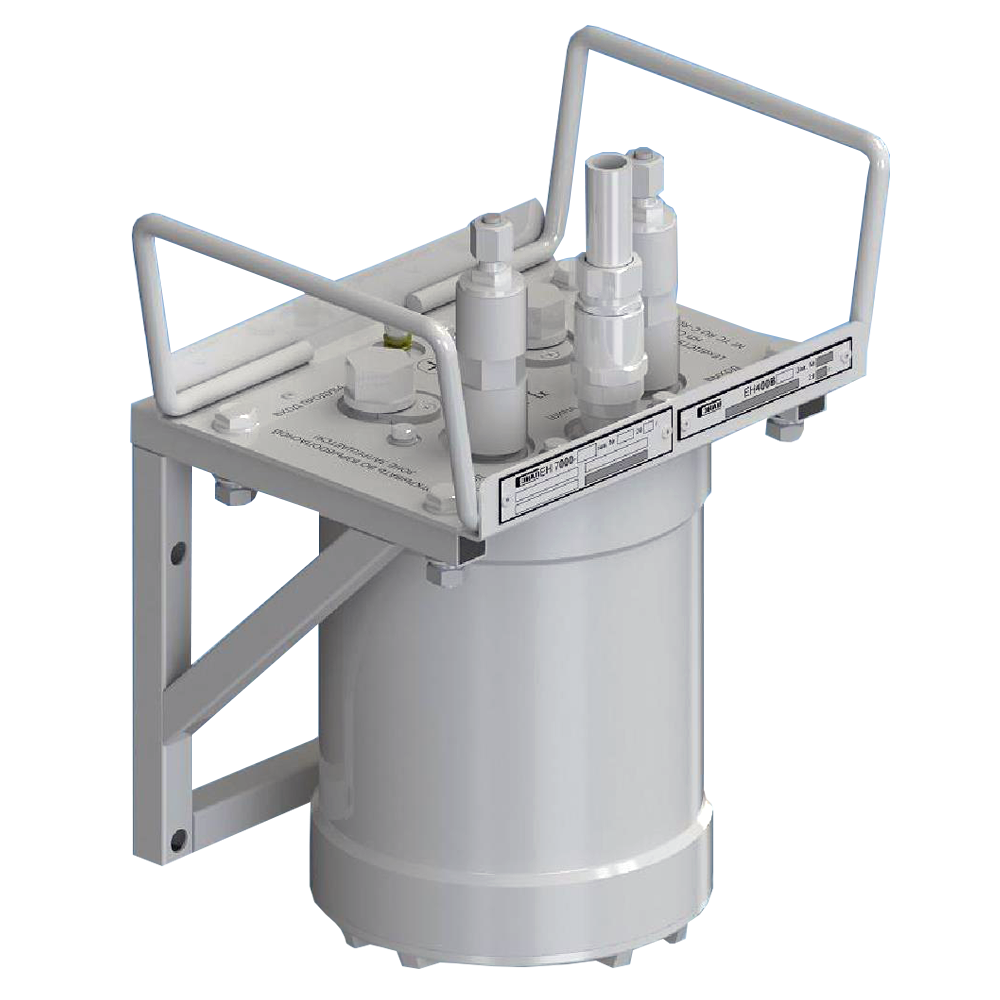

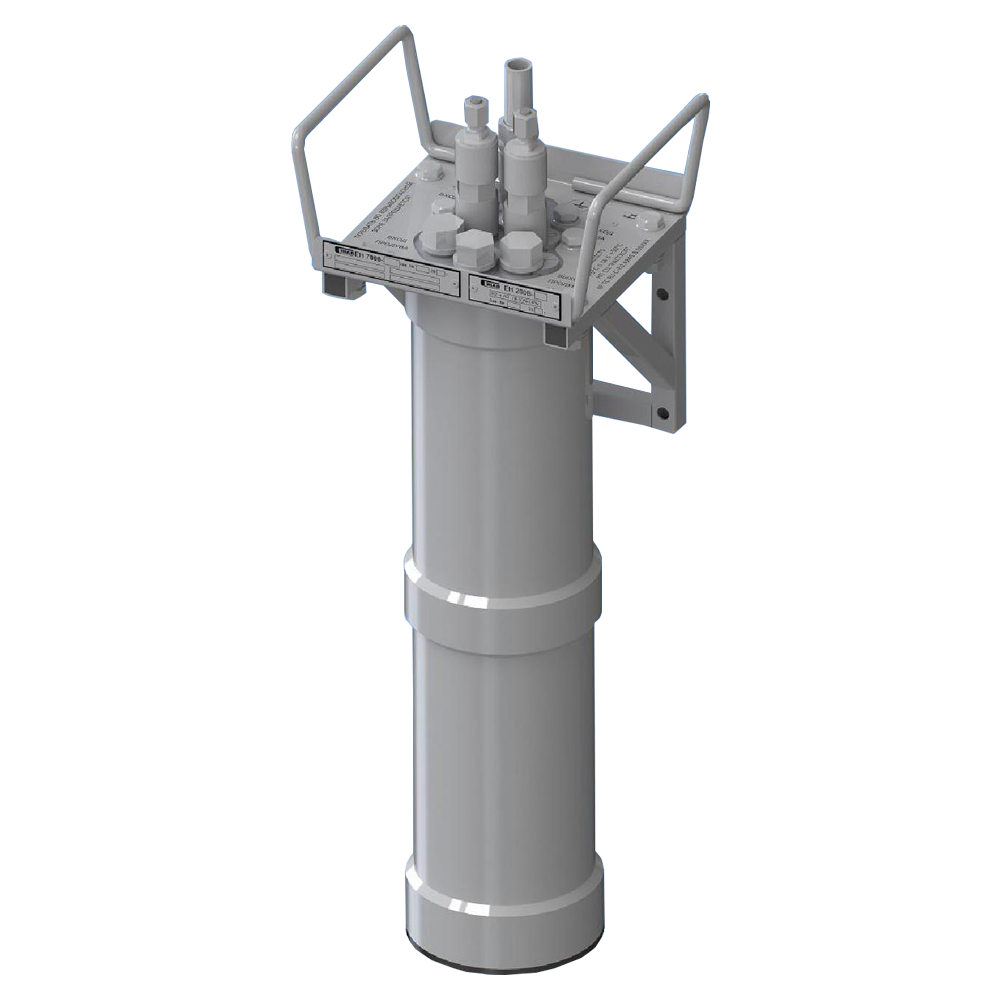

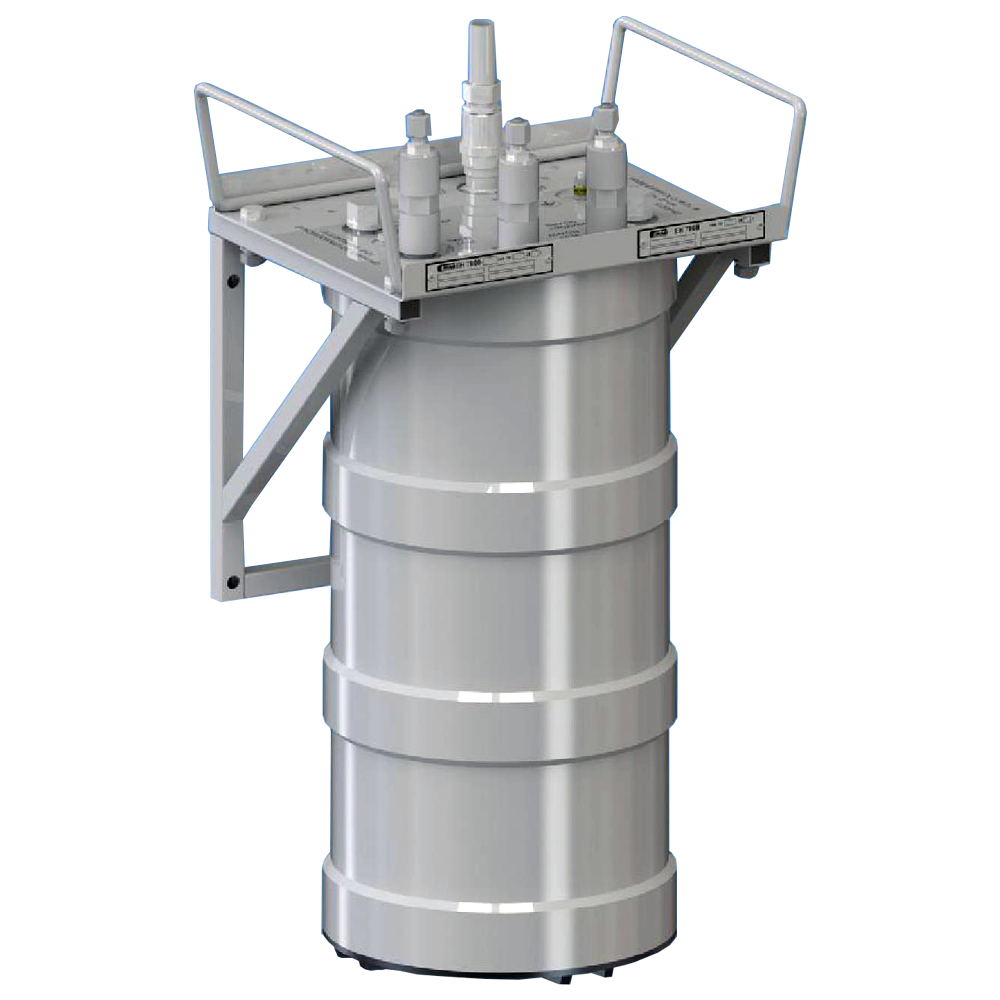

    • преобразователя ПИП (ЕН200В, ЕН400В, ЕН500В, ЕН700В);
    • блока вторичного преобразователя БВП-3В.

Газоанализаторы ЕН7000, ЕН7000-Н, ЕН7000-ИК, ЕН7000-ИКН, ЕН7000-ТК, ЕН7000-ТКН, ЕН7000-ТМ, ЕН7000-ТМН предназначены для использования во взрывобезопасных зонах производственных помещений.

Газоанализаторы ЕН7000-В, ЕН7000-ИКВ, ЕН7000-ТКВ, ЕН7000-ТМВ относятся к взрывозащищенному оборудованию и предназначены для использования:

  • Во взрывоопасных зонах производственного пространства, где возможно образование взрывоопасных газовых смесей категории IIА, IIВ, IIС группы Т1 - Т5.
  • Во взрывобезопасных зонах производственных помещений, где не предполагается наличие взрывоопасной среды в объёме, требующем специальных мер защиты.
  • Для соединения преобразователя ПИП и блока БВП-3В используется кабель связи типа КИПвЭВ (не бронированный), входящий в состав преобразователя ПИП.

Метрологические характеристики

Анализируемый
газ

Диапазон измерений объемной доли

Пределы
допускаемой основной
приведенной
погрешности
газоанализатора, %

%

млн-1

Оптико-абсорбционный измерительный канал

Диоксид углерода
(СО2)

-

от 0 до 10

±10,0

-

от 0 до 25

±7,0

-

от 0 до 50

±7,0

-

от 0 до 100

±7,0

-

от 0 до 200

±4,0

-

от 0 до 500

±4,0

-

от 0 до 1000

±4,0

от 0 до 0,2

-

±4,0

от 0 до 0,5

-

±4,0

от 0 до 1,0

-

±2,5

от 0 до 2,0

-

±2,0

от 0 до 3,0

-

±2,0

от 0 до 5,0

-

±2,0

от 0 до 10,0

-

±2,0

от 0 до 20,0

-

±2,0

от 0 до 30,0

-

±2,0

от 0 до 40,0

-

±2,0

от 0 до 50,0

-

±2,0

от 0 до 100,0

-

±2,0

Оксид углерода
(СО)

-

от 0 до 10

±12,0

-

от 0 до 25

±10,0

-

от 0 до 50

±7,0

-

от 0 до 100

±5,0

-

от 0 до 200

±4,0

-

от 0 до 500

±4,0

-

от 0 до 1000

±4,0

от 0 до 0,2

-

±4,0

от 0 до 0,5

-

±4,0

от 0 до 1,0

-

±2,0

от 0 до 2,0

-

±2,0

от 0 до 5,0

-

±2,0

от 0 до 10,0

-

±2,0

от 0 до 20,0

-

±2,0

от 0 до 30,0

-

±2,0

от 0 до 40,0

-

±2,0

от 0 до 50,0

-

±2,0

от 0 до 100,0

-

±2,0

Метан (СН4)

-

от 0 до 50

±10,0

-

от 0 до 100

±10,0

-

от 0 до 200

±6,0

-

от 0 до 500

±4,0

-

от 0 до 1000

±4,0

от 0 до 0,15

-

±4,0

от 0 до 0,2

-

±2,0

от 0 до 0,5

-

±2,0

от 0 до 1,0

-

±2,0

от 0 до 2,0

-

±2,0

от 0 до 5,0

-

±2,0

от 0 до 10,0

-

±2,0

от 0 до 20,0

-

±2,0

от 0 до 50,0

-

±2,0

от 0 до 100,0

-

±2,0

Ацетилен (С2Н2)

-

от 0 до 100

±10,0

-

от 0 до 200

±10,0

-

от 0 до 500

±10,0

-

от 0 до 1000

±10,0

от 0 до 1,0

-

±5,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±4,0

от 0 до 20,0

-

±4,0

Диоксид серы
(SO2)

-

от 0 до 25

±18,0

-

от 0 до 50

±10,0

-

от 0 до 100

±7,0

-

от 0 до 200

±4,0

-

от 0 до 500

±4,0

-

от 0 до 1000

±4,0

от 0 до 0,2

-

±4,0

от 0 до 0,5

-

±4,0

от 0 до 1,0

-

±4,0

от 0 до 2,0

-

±4,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±3,0

от 0 до 20,0

-

±3,0

от 0 до 50,0

-

±3,0



Аммиак
(NH3)

-

от 0 до 100

±10,0

-

от 0 до 200

±8,0

-

от 0 до 500

±6,0

-

от 0 до 1000

±4,0

от 0 до 0,2

-

±4,0

от 0 до 0,5

-

±4,0

от 0 до 1,0

-

±4,0

от 0 до 2,0

-

±4,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±4,0

от 0 до 15,0

-

±4,0

от 0 до 25,0

-

±4,0

от 0 до 50,0

-

±4,0

Оксид азота (NO)

-

от 0 до 100

±10,0

-

от 0 до 200

±8,0

-

от 0 до 500

±6,0

-

от 0 до 1000

±4,0

от 0 до 0,2

-

±4,0

от 0 до 0,5

-

±4,0

от 0 до 1,0

-

±4,0

от 0 до 2,0

-

±4,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±3,0

от 0 до 20,0

-

±2,5

Закись азота (N2O)

-

от 0 до 100

±10,0

-

от 0 до 200

±10,0

-

от 0 до 500

±10,0

-

от 0 до 1000

±7,0

от 0 до 0,2

-

±7,0

от 0 до 0,5

-

±5,0

от 0 до 1,0

-

±4,0

от 0 до 2,0

-

±4,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±3,0

от 0 до 20,0

-

±2,5

от 0 до 50,0

-

±2,5

от 0 до 100,0

-

±2,5

Сероводород (H2S)

от 0 до 1,0

-

±4,0

от 0 до 2,0

-

±4,0

от 0 до 5,0

-

±4,0

от 0 до 10,0

-

±3,0

от 0 до 20,0

-

±2,5

от 0 до 50,0

-

±2,5

от 0 до 100,0

-

±2,5

Метилмеркаптан
(CH3SH)

от 0 до 2,0

-

±8,0

от 0 до 5,0

-

±8,0

Диоксид азота (NO2)

-

от 0 до 100

±10,0

-

от 0 до 200

±8,0

-

от 0 до 250

±8,0

-

от 0 до 500

±6,0

-

от 0 до 1000

±4,0

Гексафторид серы (SF6)

от 0 до 0,2

от 0 до 0,03 включ. св. 0,03 до 0,20

±20,0 млн-1 (абсолютная);

±7,0% (относительная)

Термокондуктометрический измерительный канал

Водород в азоте
H2+N2

от 0 до 0,5

-

±5,0

от 0 до 1

-

±4,0

от 0 до 2

-

±2,5

от 0 до 3

-

±2,5

от 0 до 5

-

±2,5

от 0 до 10

-

±2,5

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 0 до 60

-

±2,0

от 0 до 80

-

±2,0

от 0 до 100

-

±2,0

от 40 до 60

-

±2,5

Водород в азоте
H2+N2

от 40 до 80

-

±2,0

от 50 до 80

-

±2,0

от 60 до 80

-

±2,0

от 50 до 100

-

±2,0

от 60 до 100

-

±2,0

от 80 до 100

-

±2,0

от 90 до 100

-

±2,5

от 95 до 100

-

±3,0

от 99 до 100

-

±4,0

Водород в воздухе
Н2+воздух

от 0 до 1

-

±4,0

от 0 до 2

-

±2,5

Водород в диоксиде углерода
H2+CO2

от 0 до 1

-

±4,0

от 0 до 2

-

±2,5

от 0 до 3

-

±2,5

от 0 до 5

-

±2,5

от 0 до 10

-

±2,5

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 0 до 60

-

±2,0

от 0 до 80

-

±2,0

от 0 до 100

-

±2,0

от 50 до 100

-

±2,0

от 60 до 100

-

±2,0

от 80 до 100

-

±2,0

от 90 до 100

-

±2,5

от 95 до 100

-

±2,0

Гелий в воздухе Не+воздух

от 0 до 5

-

±3,0

от 0 до 10

-

±3,0

от 0 до 100

-

±2,0

от 90 до 100

-

±2,5

от 95 до 100

-

±5,0

Диоксид серы в азоте
SO2+N2

от 0 до 10

-

±2,0

от 0 до 20

-

±2,0

Диоксид серы в воздухе
SO2+воздух

от 0 до 10

-

±3,0

от 0 до 20

-

±2,0

Диоксид углерода в азоте
CO2+N2

от 0 до 10

-

±3,0

от 0 до 20

-

±2,0

от 0 до 30

-

±2,0

от 0 до 40

-

±2,0

от 50 до 100

-

±2,0

от 80 до 100

-

±2,0

от 90 до 100

-

±3,0

Метан в азоте
CH4+N2

от 0 до 100

-

±2,0

Гелий в азоте
 Не+ N2

от 0 до 2

-

±4,0

от 0 до 5

-

±3,0

от 0 до 10

-

±2,5

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 0 до 100

-

±2,0

от 60 до 100

-

±2,0

от 80 до 100

-

±2,0

от 90 до 100

-

±2,5

от 95 до 100

-

±5,0

Аргон в азоте Ar+N2

от 0 до 10

-

±3,0

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 0 до 100

-

±2,0

от 60 до 100

-

±2,0

от 80 до 100

-

±2,0

Аргон в водороде Аг+Н2

от 97 до 100

-

±4,0

Аргон в воздухе Ar+воздух

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 60 до 100

-

±2,0

Аргон в кислороде Ar +O2

от 0 до 20

-

±2,0

от 0 до 40

-

±2,0

от 60 до 100

-

±2,0

Водород в кислороде
H2+O2

от 0 до 2

-

±4,0

Кислород в водороде
O2+H2

от 0 до 1

-

±4,0

Водород в аргоне Н2+ Аг

от 0 до 2

-

±4,0

от 0 до 5

-

±4,0

Гелий в аргоне Не+Аг

от 0 до 30

-

±2,0

от 0 до 40

-

±2,0

от 10 до 25

-

±2,5

от 80 до 100

-

±2,0

Водород в хлористом водороде Н2+ НСl

от 0 до 10

-

±3,0

Водород в аммиаке
H2+NH3

от 0 до 1

-

±10,0

Азот в гелии N2+Не

от 0 до 100

-

2

Термомагнитный измерительный канал

Кислород О2

от 0 до 1

-

±4,0

от 0 до 2

-

±4,0

от 0 до 5

-

±3,0

от 0 до 10

-

±3,0

от 0 до 20

-

±2,0

от 0 до 25

-

±2,0

от 0 до 50

-

±2,0

от 0 до 100

-

±2,0

от 15 до 25

-

±4,0

от 20 до 80

-

±2,0

от 50 до 100

-

±2,0

от 80 до 100

-

±2,0

от 90 до 100

-

±3,0

от 95 до 100

-

±5,0

от 98 до 100

-

±12,5

* Нормирующее значение - разность между верхним и нижним пределами диапазона измерений

Технические характеристики

Пороги сигнализации

От 0 до 100% от верхнего предела диапазона измерений

Принцип работы Оптико-абсорбционный, термокондуктометрический, термомагнитный
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS485, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур +5...+50°С
Исполнение по степени защиты IP20, IP54, IP66
Питание ~ 220 В

Варианты исполнения

Наименование
исполнения

Исполнение
корпуса

Степень защиты корпуса по ГОСТ 14254- 2015

Количество измерительных каналов,
принцип измерений

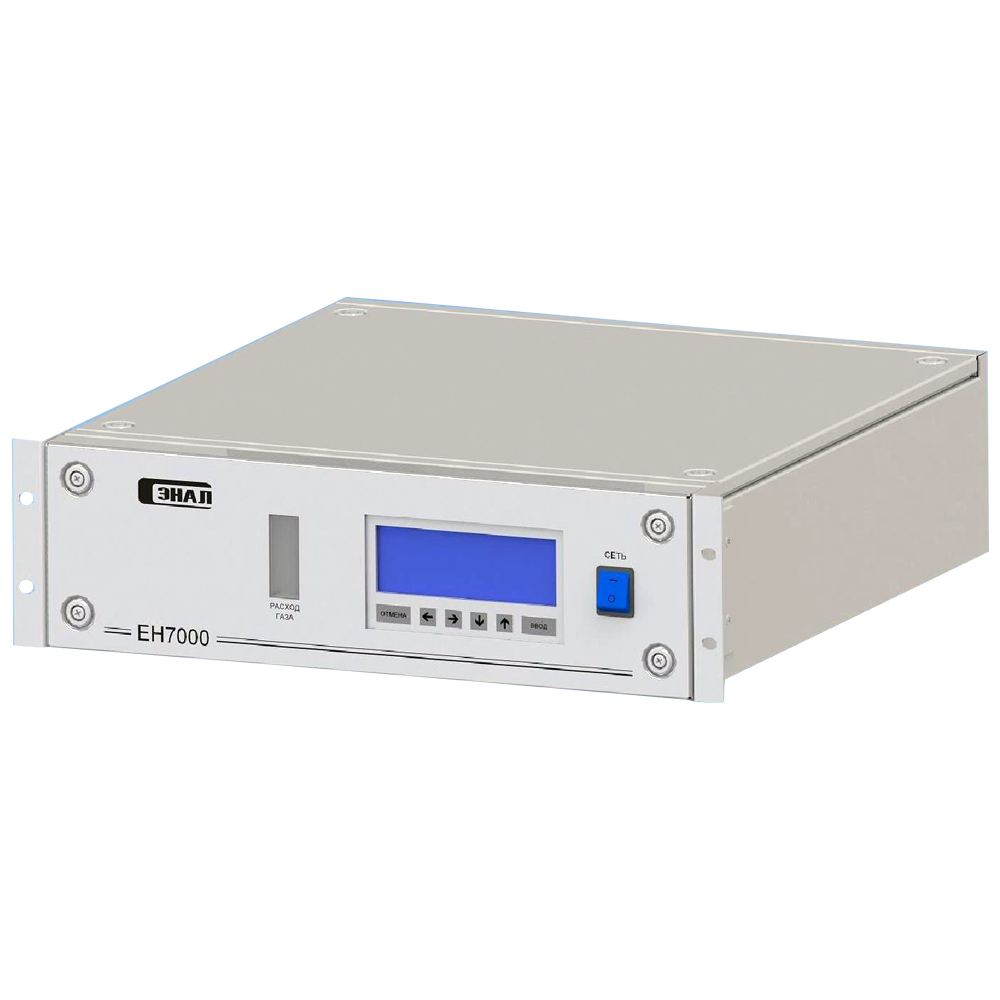

ЕН7000

19” монтаж в стойку

IP20/ IP54*

До трёх измерительных каналов
различных принципов измерения в любых сочетаниях

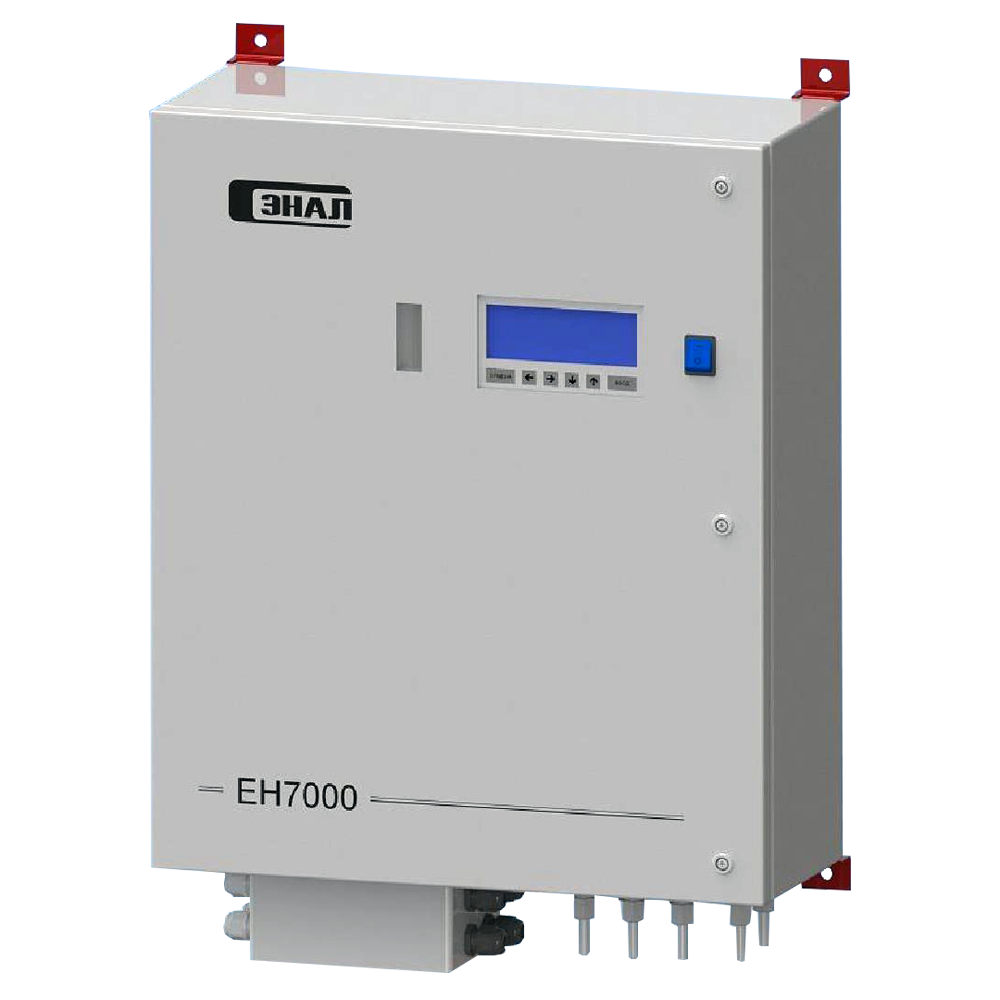

ЕН7000-Н

Настенный монтаж

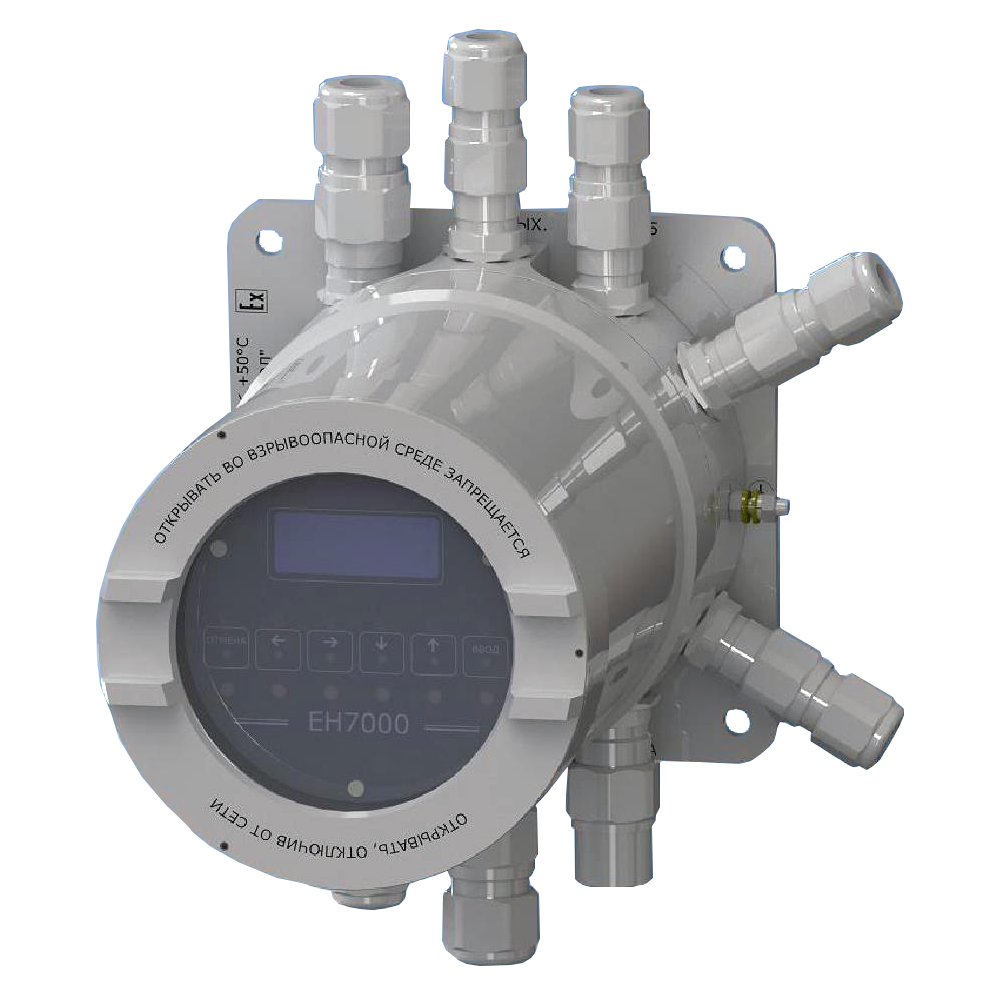

ЕН7000-В

Взрывозащи­щенный
lExdIICT5

IP66

ЕН7000-ИК

19” монтаж в стойку

IP20/ IP54*

Один оптико­-абсорбционный
измерительный канал

ЕН7000-ИКН

Настенный монтаж

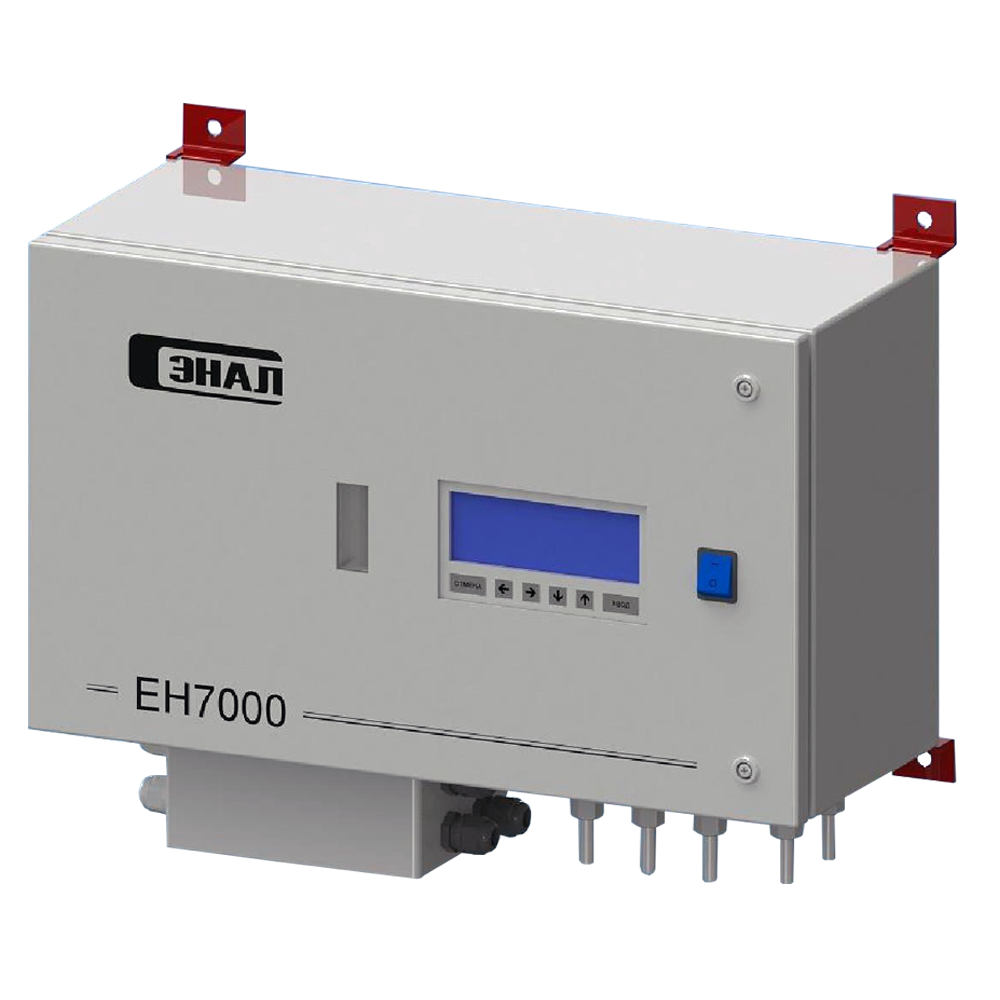

ЕН7000-ИКВ

Взрывозащищен­ный lExdIICT5

IP66

ЕН7000-ТК

19” монтаж в стойку

IP20/ IP54*

Один термокондукто-метрический
измерительный канал

ЕН7000-ТКН

Настенный монтаж

ЕН7000-ТКВ

Взрывозащищен­ный lExdIICT5

IP66

ЕН7000-ТМ

19” монтаж в стойку

IP20/ IP54*

Один термомагнитный
измерительный канал

ЕН7000-ТМН

Настенный монтаж

ЕН7000-ТМВ

Взрывозащищен­ный lExdIICT5

IP66

*Газоанализаторы имеют в составе защитный кожух.

Стандартный комплект поставки

  • ЕН7000 газоанализатор.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Протокол обмена с ведущим устройством верхнего уровня по внешнему интерфейсу RS485.
  • Комплект запасных частей и принадлежностей.
  • Комплект монтажных частей.
  • Комплект монтажных частей IP66П (для исполнений с продувом корпуса).
  • Комплект монтажных частей IP54 (для исполнений с защитным кожухом).
  • Комплект монтажных частей ПРОДУВ (для исполнений с продувом корпуса).
