ГАММА-100А газоанализаторы многокомпонентных смесей многофункциональные в атомном исполнении

ГАММА-100А газоанализаторы многокомпонентных смесей многофункциональные в атомном исполнении

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

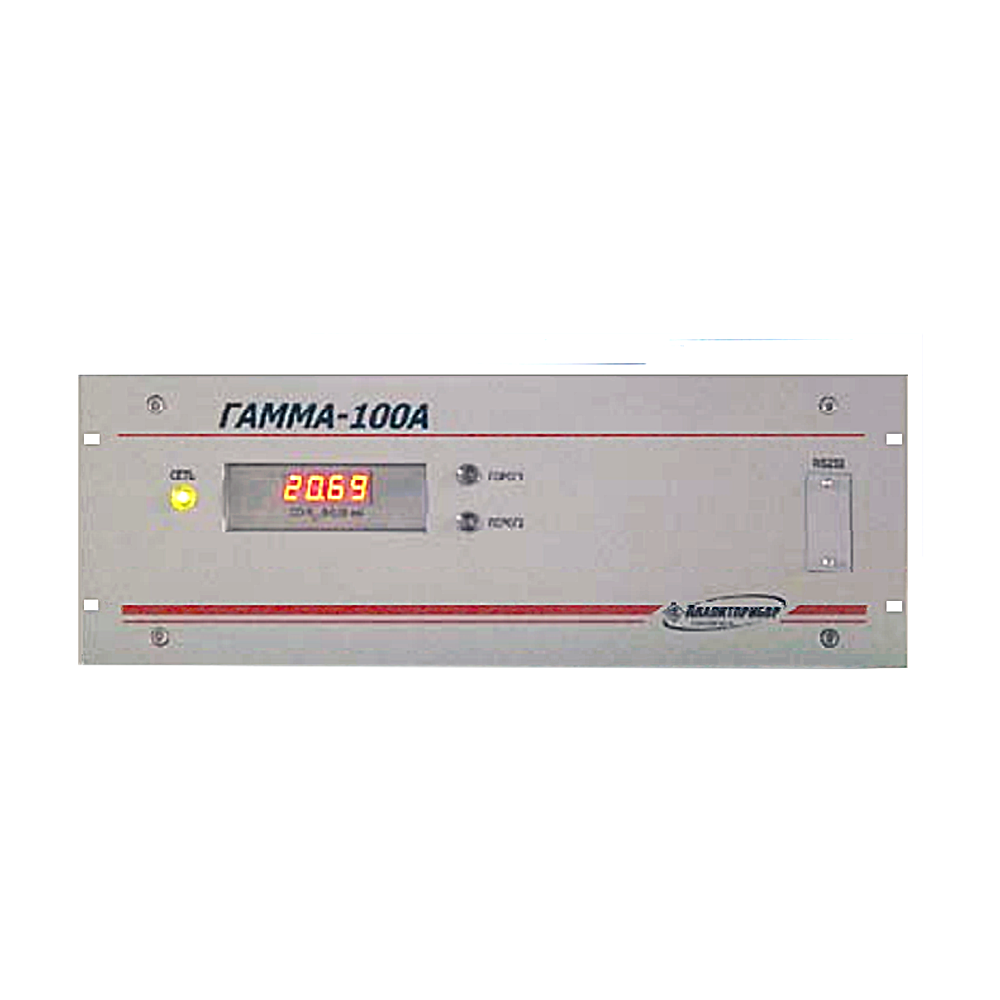

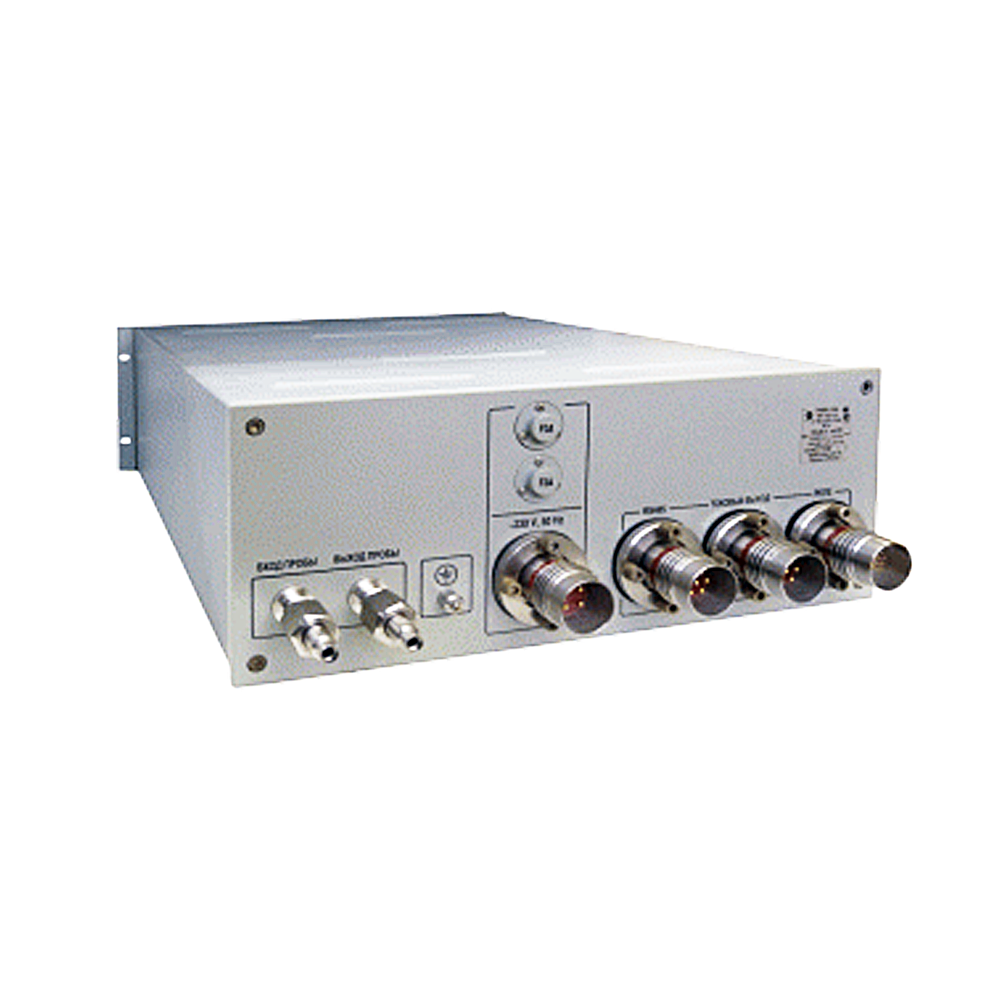

Многофункциональный газоанализатор многокомпонентных смесей ГАММА-100А в атомном исполнении. ГАММА-100 предназначается для определения метана (CН₄), диоксида углерода (СО₂) и оксида углерода (СО).

Область применения газоанализатора: контроль атмосферы рабочей зоны и технологических процессов на АЭС.

Особенности газоанализатора ГАММА-100А в атомном исполнении:

Цифровое отображение содержания определяемого компонента.
Выдача зеленой световой индикации при подключении газоанализатора к сети.
Выдача непрерывной красной световой индикации («ПОРОГ1» и «ПОРОГ2»), а также звуковой сигнализации, сообщающей о достижении установленных пороговых значений содержанием определяемого компонента.
Коммутация внешних контуров переключающимися контактами реле (две группы «сухой контакт»), служащими для автоматического отключения (включения) исполнительных устройств в случае включения сигнализации «ПОРОГ1» и «ПОРОГ2».

Технические характеристики

Диапазоны измерений

CO Углерода оксид (Угарный газ)	0-500 ppm (ГАММА-100А-СО-005)
CO Углерода оксид (Угарный газ)	0-1000 ppm (ГАММА-100А-СО-01)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0-1000 ppm (ГАММА-100А-СО2-01)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0 - 5,0% об. (ГАММА-100А-СО2-5)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0 - 10,0% об. (ГАММА-100А-СО2-10)
CH4 Метан	0-1000 ppm (ГАММА-100А-СН4-01)

Погрешность измерений

CO Углерода оксид (Угарный газ)	Предел допускаемой основной погрешности ±5% (относительная)
CO Углерода оксид (Угарный газ)	Предел допускаемой основной погрешности ±5% (относительная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел допускаемой основной погрешности ±10% (относительная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел допускаемой основной погрешности ±2% (относительная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Предел допускаемой основной погрешности ±2% (относительная)
CH4 Метан	Предел допускаемой основной погрешности ±5% (относительная)

Пороги сигнализации

Диапазоны установки пороговых значений ПОРОГ1 и ПОРОГ2, по каждому измерительному каналу, составляют от 0,1 до 0,9 от диапазона измерений

Принцип работы

Оптико-абсорбционный

Способ отбора пробы

Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы

Выходные сигналы

RS232, RS485, Релейный, Токовый 4-20 мА

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

+5...+50°С

Исполнение по степени защиты

IP54

Питание

~ 220 В

Габариты

480х485х180 мм

Вес

Не более 28 кг

Структура обозначения, пример заказа

ГАММА-100А

СО₂

Верхняя граница диапазона измерений

Химическая формула компонента (СО, СО₂, СН₄)

Наименование модели

Варианты исполнения

ГАММА-100А-СО-005.
ГАММА-100А-СО-01.
ГАММА-100А-СО₂-01.
ГАММА-100А-СО₂-5.
ГАММА-100А-СО₂-10.
ГАММА-100А-СН₄-01.

Стандартный комплект поставки

Газоанализатор ГАММА-100А.
Комплект ЗИП.
Эксплуатационная документация.

Дополнительная комплектация, опции

П-2,ПР-7, ПР-9 - побудитель расхода.
Баллоны с ГСО-ПГС.
ИБЯЛ.306577.002-04 - вентиль точной регулировки.
ИБЯЛ.422411.005 - пульт контроля.
SCF-13 - кабель связи.
ИБЯЛ.431214.353 - диск с программным обеспечением.
