ГКЛ-01 газоанализатор фотолюминесцентный стационарный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Фотолюминесцентный газоанализатор ГКЛ-01 предназначен для измерения микроконцентраций кислорода (О2) в бинарных и многокомпонентных газовых смесях с азотом (N2), аргоном (Ar), гелием (He), водородом (H2) и другими газами, не реагирующими с кислородом, между собой и с материалом люминесцентного чувствительного элемента газоанализатора.

Газоанализатор ГКЛ-01 может применяться для технологического контроля содержания кислорода в чистых газах и газовых смесях на предприятиях по выпуску полупроводниковых структур различной степени сложности, установках для получения газообразного кислорода или азота и других промышленных объектах, а также для аттестации чистых газов и поверочных газовых смесей (ПГС) в баллонах под давлением в органах государственной метрологической службы и заводских лабораториях предприятий по производству и выпуску чистых газов и ПГС.

Конструкция и принцип действия

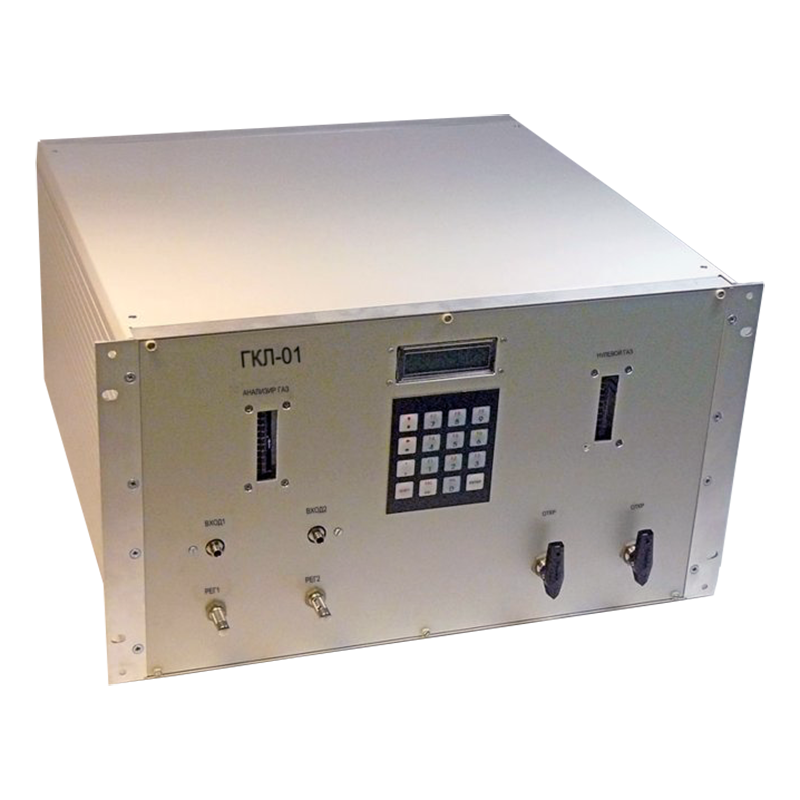

Промышленный газоанализатор ГКЛ-01 представляет собой автоматический стационарный прибор непрерывного действия, конструктивно выполненный в металлическом корпусе, внутри которого расположены ячейка с фотолюминесцентным чувствительным элементом, фотоумножитель, геттерный очиститель и блок контроллера.

Принцип действия стационарного газоанализатора ГКЛ-01 основан на тушении кислородом фотолюминесценции триплетного состояния молекул органических красителей, адсорбированных в жестких средах, представляющих из себя мелкодисперсные порошки крупнопористого силикагеля.

Преимущества:

  • Высокая чувствительность и селективность. Присутствие в составе анализируемой газовой смеси азота, гелия, водорода, аргона и других газов не оказывает мешающего влияния на показания газоанализатора.
  • Отсутствие зависимости показаний газоанализатора от изменения давления и влажности анализируемой смеси, а также от изменения положения прибора в пространстве.
  • Продолжительный срок службы чувствительного элемента.

Технические характеристики

Диапазоны измерений
O2 Кислород 0...10 млн-1
O2 Кислород 0...100 млн-1
Погрешность измерений
O2 Кислород ±0.1 млн-1 (0-2.0 млн-1); ±5% (2.0-10 млн-1)
O2 Кислород ±0.6 млн-1 (0-20 млн-1); ±3% (20-100 млн-1)
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Токовый 4-20 мА
Диапазон рабочих температур +15...+35°С
Питание ~ 220 В
Габариты 494x271x483 мм
Вес 20 кг
