ГТХ-4М газоанализаторы термохимические стационарные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Наименования контролируемых компонентов: H2 Водород, O2 Кислород

Маркировка взрывозащиты: Нет

Описание

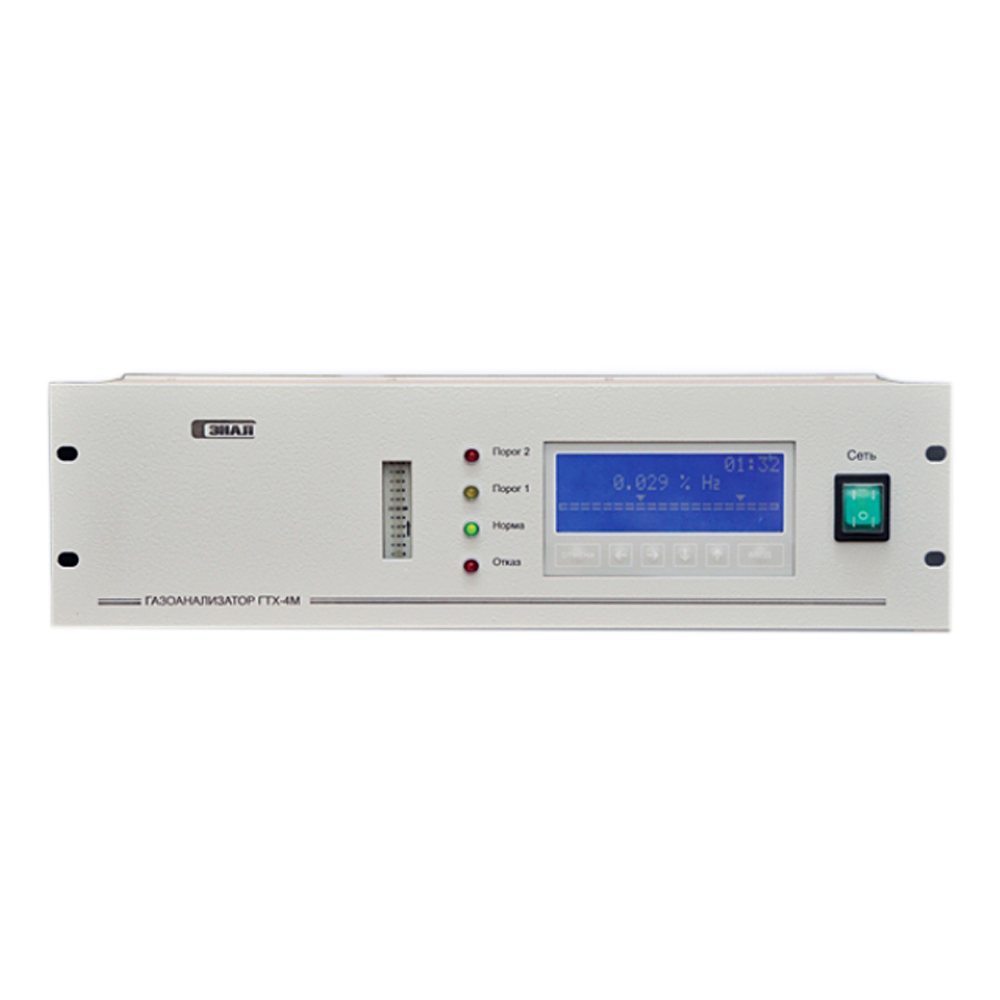

Термохимические газоанализаторы серии ГТХ-4М предназначаются для измерения концентрации кислорода в водороде (ГТХ-4МК) и водорода в кислороде (ГТХ-4МВ) на электролизных установках.

Область применения:
Газоанализатор устанавливается в выходные линии кислорода и водорода на электролизерах любого типа.

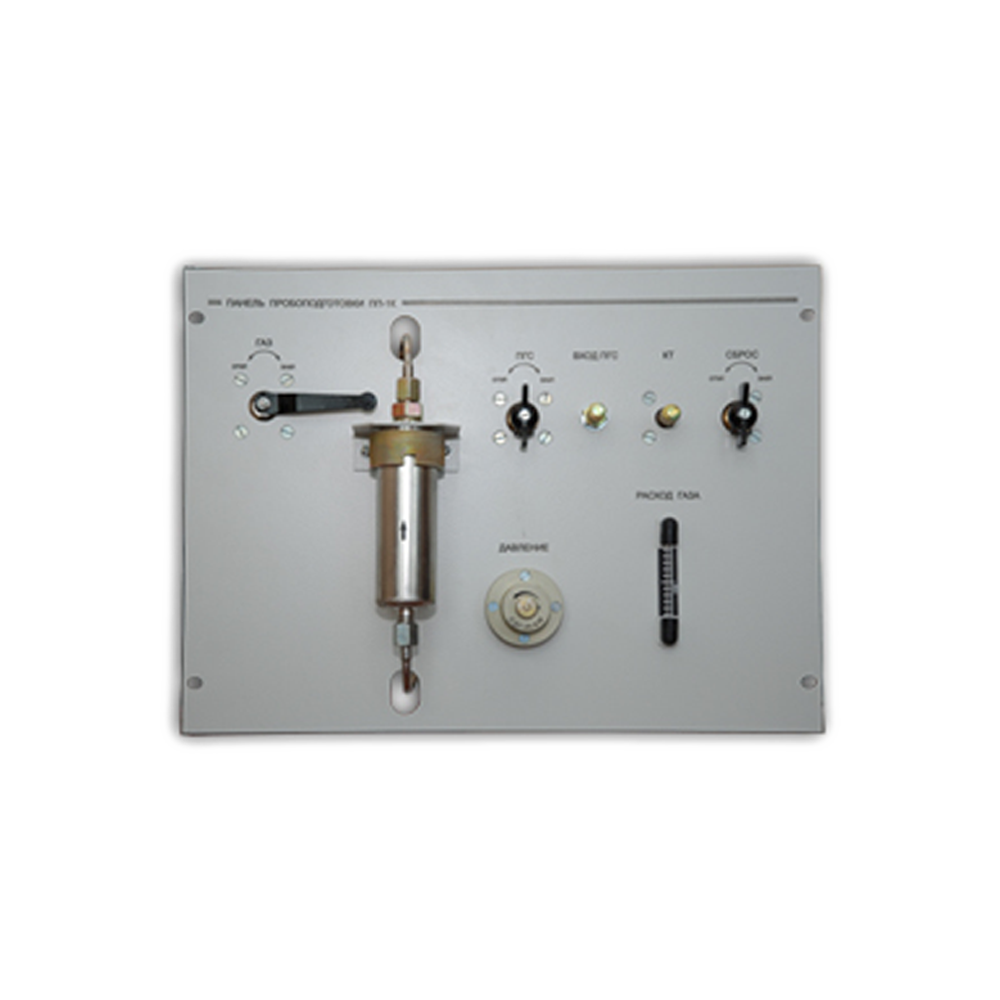

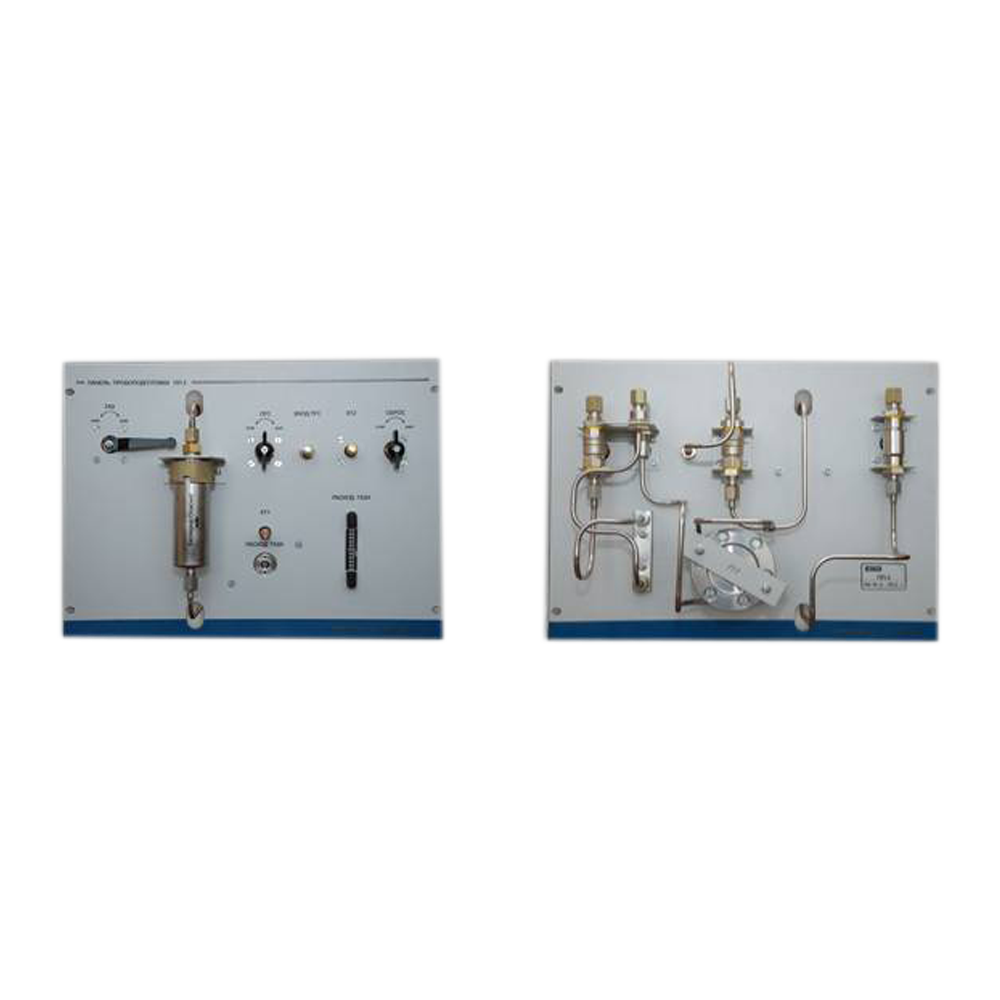

Панели пробоподготовки
Для обеспечения безотказной и надежной работы промышленных газоанализаторов ГТХ-4М разработаны специализированные панели подготовки газа, используемые для очистки газа от избыточной влаги, аэрозолей щёлочи, а также стабилизации расхода и давления.

Характеристики газовой среды в точке контроля

Значения

ПП-1 ПП-2

Давление

(1-10) кгс/см2

(0,01-1,2) кгс/см2

Температура

(5-70) °С

(5-70) °С

Пары щёлочи, воды

присутствуют

присутствуют

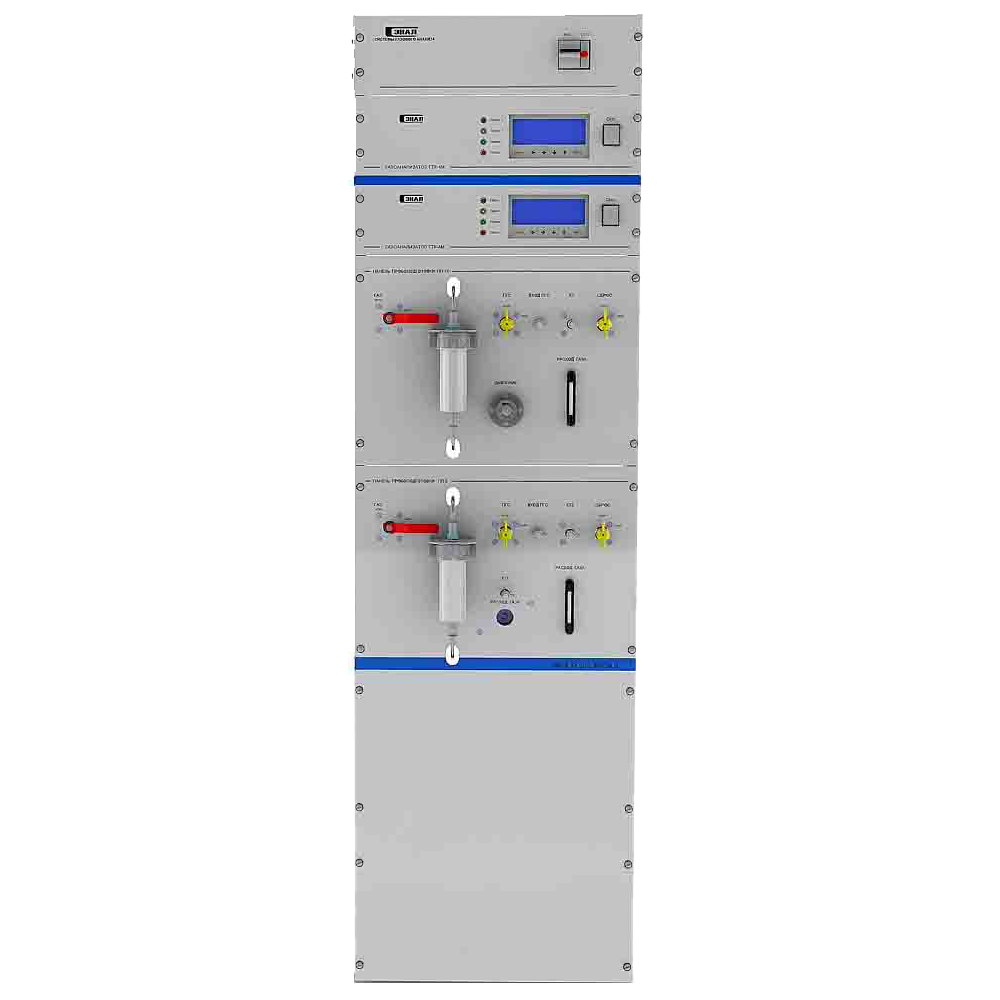

Пост контроля СГК-203
Пост контроля СГК-203 предназначается для комплексного оснащения установок электролиза средствами газового анализа. Все оборудование поста комплектно установлено на щите в удобном для обслуживания месте. Пост с полной пневматической и электрической разводкой сдается заказчику «под ключ». Пневматическая схема проверяется на избыточным давлением герметичность.

Пост СГК-203 обеспечивает:

  • Измерение остаточного О2 в Н2 (кислорода в водороде).
  • Измерение остаточного Н2 в О2 (водорода в кислороде).
  • Подготовку газовой пробы: стабилизацию давления и расхода газа, очистку от аэрозолей щёлочи.

Состав поста:

  1. Термохимический газоанализатор ГТХ-4МВ (Н2 в О2).
  2. Термохимический газоанализатор ГТХ-4МК (О2 в Н2).
  3. Панель пробоподготовки ПП-1.
  4. Панель пробоподготовки ПП-2.
  5. Блок питания БП.
  6. Рама щита монтажная.

Технические характеристики

Диапазоны измерений
O2 Кислород 0-1% об. (в водороде Н2) ГТХ4-МК
H2 Водород 0-2% об. (в кислороде O2) ГТХ4-МВ
Погрешность измерений
O2 Кислород ±0,04%
H2 Водород ±0,08%
Пороги сигнализации

«Норма», «Порог1», «Порог2», «Отказ»

Принцип работы Термохимический
Способ отбора пробы Принудительный/Внешний побудитель расхода
Выходные сигналы RS485, Токовый 0-5 мА, Токовый 4-20 мА
Исполнение по степени защиты IP44
Питание ~ 220 В
Габариты 485х295х135 мм;

483х1664х670 мм (СГК-203)
Вес 10 кг

Стандартный комплект поставки

  • Газоанализатор термохимический ГТХ-4МВ (Н2 в О2).
  • Газоанализатор термохимический ГТХ-4МК (О2 в Н2).
  • Панель пробоподготовки ПП-1.
  • Панель пробоподготовки ПП-2.
  • Блок питания БП.
  • Рама щита монтажная.
