Хромат-900 хроматографы газовые промышленные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6 Этан, C2H6S Этантиол (Этилмеркаптан), C3H8 Пропан, C4H10 Бутан, C4H10 Изобутан, C5H12 Изопентан (2-метилбутан), C5H12 Неопентан (диметилпропан), C5H12 Пентан, C6H14 Гексан, CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), H2S Дигидросульфид (Сероводород), N2 Азот, O2 Кислород

Маркировка взрывозащиты: 1ЕхdibIIВT4

Цена (без учета НДС): По запросу pуб.

Описание

Газовый промышленный хроматограф ХРОМАТ-900 применяется для непрерывного автоматического качественного и количественного анализа состава газообразных фаз органических и неорганических веществ при контроле технологических процессов, а именно:

  • Хроматограф Хромат-900-1, -2 – для анализа компонентного состава газа на установках ректификации и пиролиза углеводородного сырья, крекинг и коксового газа, водорода в углеводородом сырье, чистоты и содержания примесей в продуктах химической и нефтехимической промышленности, определения компонентного состава углеводородных газов, теплоты сгорания, относительной плотности, числа Воббее, в том числе природного, сжиженного, коксового или попутного газов, технологического контроля чистоты технологических газов, компонентного анализа дымовых газов, выбрасываемых в атмосферу, измерения загрязняющих веществ на уровне ПДКатм. и токсичных на уровне ПДКр.з., и т.д.
  • Хроматограф Хромат-900-3 – для анализа компонентного состава (углеводороды, кислорода, азот, диоксид углерода) и серосодержания (сероводород. метилмеркаптан, этилмеркаптан, н-пропилмеркаптан, и-пропилмеркаптан, втор-бутилмеркаптан, трет-бутилмеркаптан) углеводородных газов, в том числе природного, сжиженного, коксового или попутного; контроль технологических процессов в системах сероудаления и т.д.
  • Хроматограф Хромат-900-4 – для анализа серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного и попутного, контроль технологических процессов в печах Клауса, системах сероудаления и других установках.
  • Хроматограф Хромат-900-5 – для измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5  и С6 + выше содержащихся в газе горючем природном (ГГП) и вычисления, на основе измеренного компонентного состава, физико-химических показателей качества ГГП – теплота сгорания, плотности, относительной плотности и числа Воббее в соответствии с ГОСТ 31371.1-2008, ГОСТ 31371.2-2008, ГОСТ 31371.7-2008, ГОСТ 31369-2008, ГОСТ 31370-2008.

Область примененияпредприятия, осуществляющие добычу, транспортировку, переработку или потребление природного газа и нефти.

Преимущества проточных хроматографов ХРОМАТ-900:

  • Изготавливаются в соответствии с новыми требованиями к определению компонентного состава природного газа (ГОСТ 31371 -2008, ГОСТ 31369 - 2008).
  • Одновременный контроль компонентного состава и серосодержания природного газа при помощи одного прибора.
  • Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть.
  • Пульт контроля обеспечивает оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа, пульт также изготавливается во взрывозащищенном исполнении с маркировкой взрывозащиты.
  • Автоматическая градуировка хроматографа.
  • Возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу).
  • Осуществление связи между хроматографом и ПЭВМ до метров.
  • Возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток.
  • Обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК.
  • Аттестованное программное обеспечение.

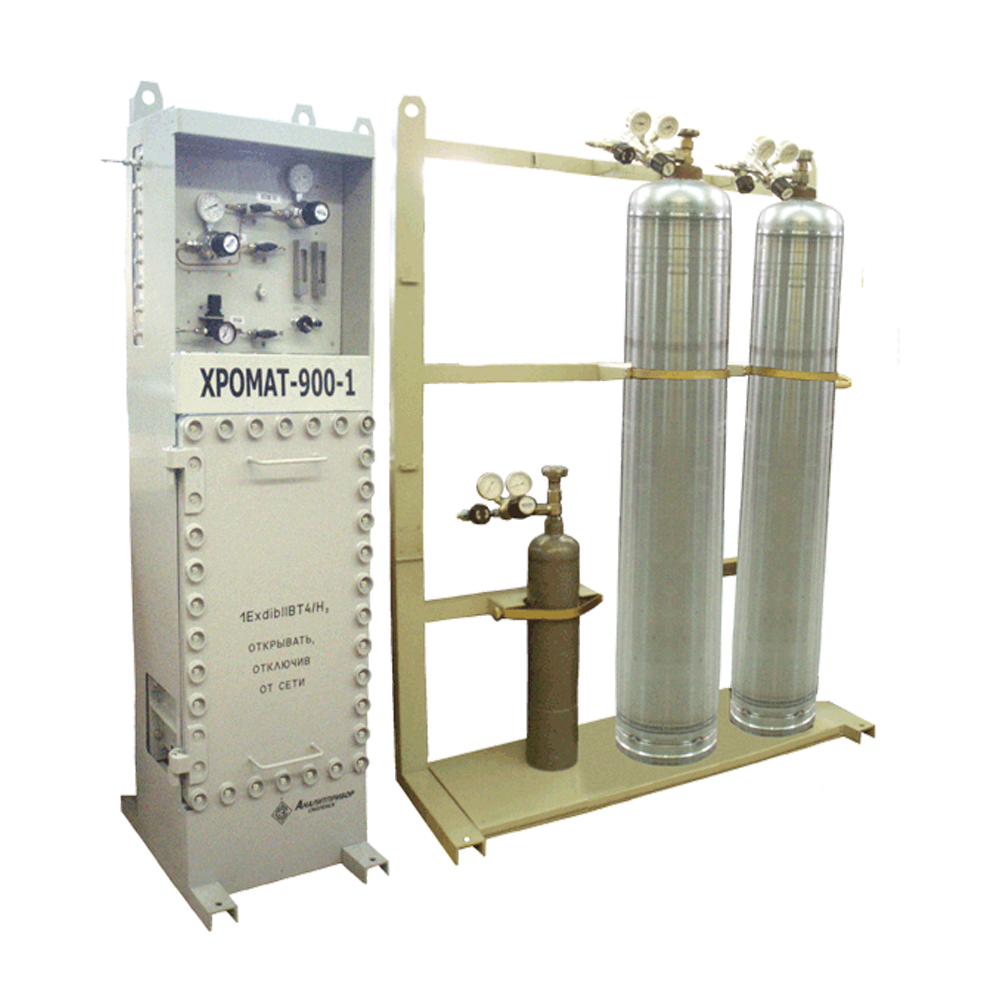

Хроматограф состоит из: аналитического блока (БА), блока подготовки газов (БПГ), баллонного блока (ББ).

Типы детекторов: ДТП (детектор по теплопроводности), ЭХД (электрохимический детектор).

Характеристики

Значения

Примечание

Максимальное число детекторов

2

количество и тип детекторов см. в таблице «модификации хроматографов»

Время выхода на режим, мин., не более

180



Диапазон установки расхода газа-носителя, мл/мин, не более

2 - 50

способ установки расхода газа-носителя и расхода анализируемого газа - автоматический

Расход анализируемого газа, мл/мин, не более

50

Пределы детектирования:

- по каналу с ДТП по пропану, г/см3, не хуже

3×10-9



- по каналу с ЭХД по сероводороду, г/см3, не хуже

0,1×10-9



Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %:



в скобках указаны пределы допускаемого значения относительного изменения выходного сигнала (хроматографических пиков) за 24 часа непрерывной работы

- время удержания

±0,5 (±3)

- высота пика

±0,5 (±3)

- площадь пика

±1 (±4)

Температура окружающей среды, °С

+10...+50



Типы газов носителей

азот, гелий, аргон, водород, азотно-кислородная смесь, воздух

применяется в зависимости от конкретной задачи

Длина линии связи между хроматографом и ПЭВМ, м, не менее:

- при соединении по интерфейсу RS-485

1000



- по сети Ethernet (электрический кабель)

80



Измеряемые компоненты и диапазоны измерения при контроле серосодержания природного газа ХРОМАТ-900-3,-4

Наименование компонента (химическая формула)

Диапазон измерений массовой концентрации (С), мг/м3

Относительная расширенная неопределенность (при коэффициенте охвата, равном 2) U0 (C), %

Сероводород Н2S

0,10 – 50

5 – 0,1·С

Метилмеркаптан СН3

0,10 – 50

25 – 0,1·С

Этилмеркаптан С2Н5

0,10 – 50

25 – 0,1·С

Пропилмеркаптан С3Н7

0,10 – 50

25 – 0,1·С

Изопропилмеркаптан (CH3)2CHSH

0,10 – 50

25 – 0,1·С

Втор-бутилмеркаптан С4Н10О

0,10 – 50

25 – 0,1·С

Трет-бутилмеркаптан (CH3)3CSH

0,10 – 50

25 – 0,1·С

Изобутилмеркаптан (CH3)2CHCH2SH

0,10 – 50

25 – 0,1·С

Бутилмеркаптан С4Н9

0,10 – 50

25 – 0,1·С

Измеряемые компоненты и диапазоны измерения при контроле компонентного состава природного газа ХРОМАТ-900-1,-2,-5

Наименование компонента

Диапазон значений молярной доли х, %

Расширенная абсолютная неопределенность U(х) 1) %,

при коэффициенте охвата k= 2

Метан

40 – 99,97

– 0,0187· х + 1,88

Этан

0,001 – 15

0,04· х + 0,00026

Пропан

0,001 – 6,0

0,06· х + 0,00024

Изобутан

0,001 – 4,0

0,06· х + 0,00024

н– Бутан

0,001 – 4,0

0,06· х + 0,00024

Изопентан

0,001 – 2,0

0,06· х + 0,00024

н– Пентан

0,001 – 2,0

0,06· х + 0,00024

Неопентан

0,0005 – 0,05

0,06· х + 0,00024

Гексаны (С6+)

0,001 – 1,0

0,06· х + 0,00024

Диоксид углерода

0,005 – 10,00

0,06· х + 0,0012

Азот

0,005 – 15

0,04· х + 0,0013

Кислород

0,005 – 2,0

0,06· х + 0,0012

1) Расширенная абсолютная неопределенность U(x) в процентах при коэффициенте охвата k = 2 соответствует границе абсолютной погрешности при доверительной вероятности Р = 0,95.

Технические характеристики

Принцип работы Анализ теплопроводности, электрохимический
Выходные сигналы RS232, RS485
Климатическое исполнение УХЛ4
Диапазон рабочих температур +1...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В
Габариты Не более 1600×600×500 мм
Вес Не более 200 кг

Варианты исполнения

Наименование

Обозначение

Количество детекторов, шт.

ДТП

ЭХД

Хромат-900-1

ИБЯЛ.413538.001-01

2

-

Хромат-900-2

ИБЯЛ.413538.001-02

1

-

Хромат-900-3

ИБЯЛ.413538.001-03

1

1

Хромат-900-4

ИБЯЛ.413538.001-04

-

1

Стандартный комплект поставки

  • Хроматограф газовый промышленный Хромат-900.
  • Ведомость ЗИП.
  • Комплект ЗИП (согласно ведомости ЗИП).
  • Комплект монтажных частей.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов (согласно ведомости эксплуатационных документов).

Дополнительная комплектация, опции

  • Термостатированный шкаф.
  • Баллоны с газом-носителем и вспомогательным газом.
  • Баллоны с ГСО-ПГС для проведения периодической поверки.
  • Баллон с ГГС.
  • Источник бесперебойного питания.
  • ПК.
  • Устройство отбора пробы из газовой магистрали высокого давления, в том числе: обогреваемый редуктор во взрывозащищённом исполнении, подогреваемая линия отбора пробы, фильтр твердых частиц.
  • Преобразователь интерфейсов RS485/232 - для связи по каналу RS485.
  • Блок разделительный искробезопасный - для связи по каналу RS485.
  • Детектор электрохимический ИБЯЛ.418425.110.
  • Пульт контроля ИБЯЛ.422411.005-01.
  • Датчик-сигнализатор довзрывоопасных концентраций горючих газов ДАТ-М-06 ИБЯЛ.413216.044-05.
