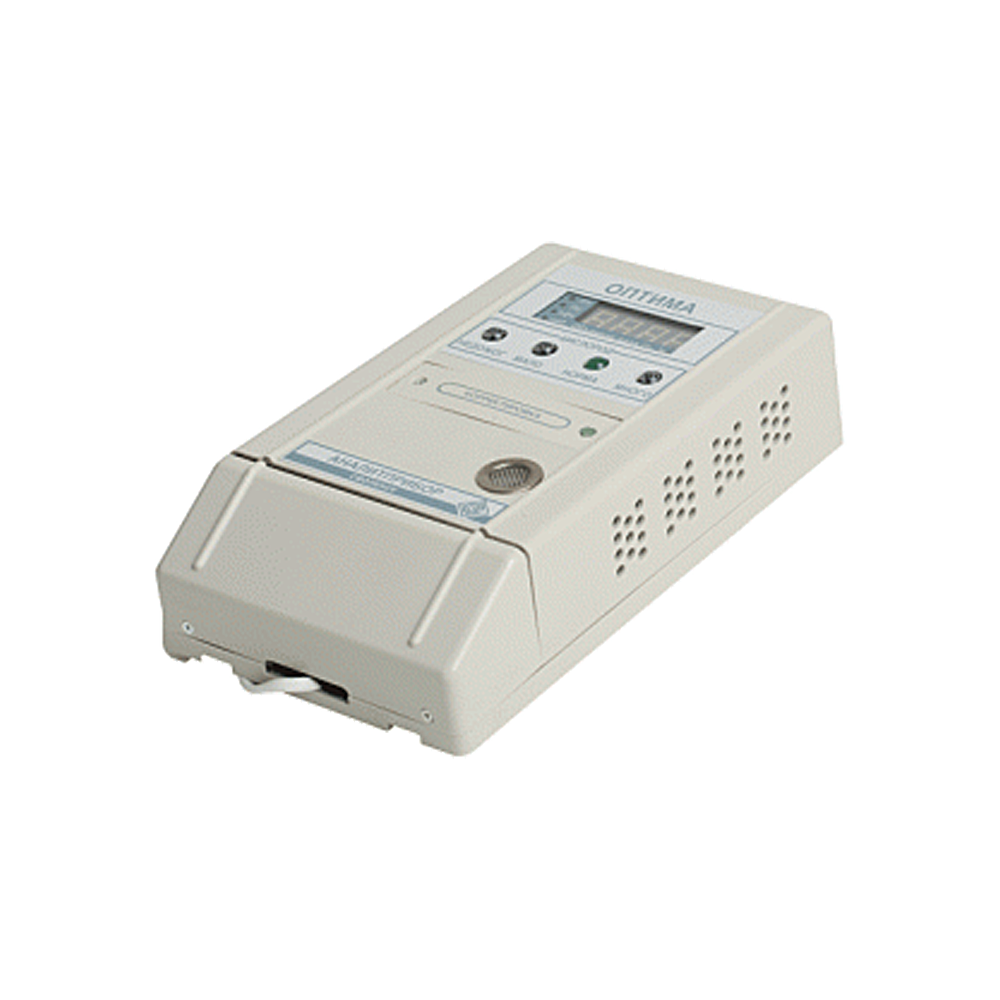

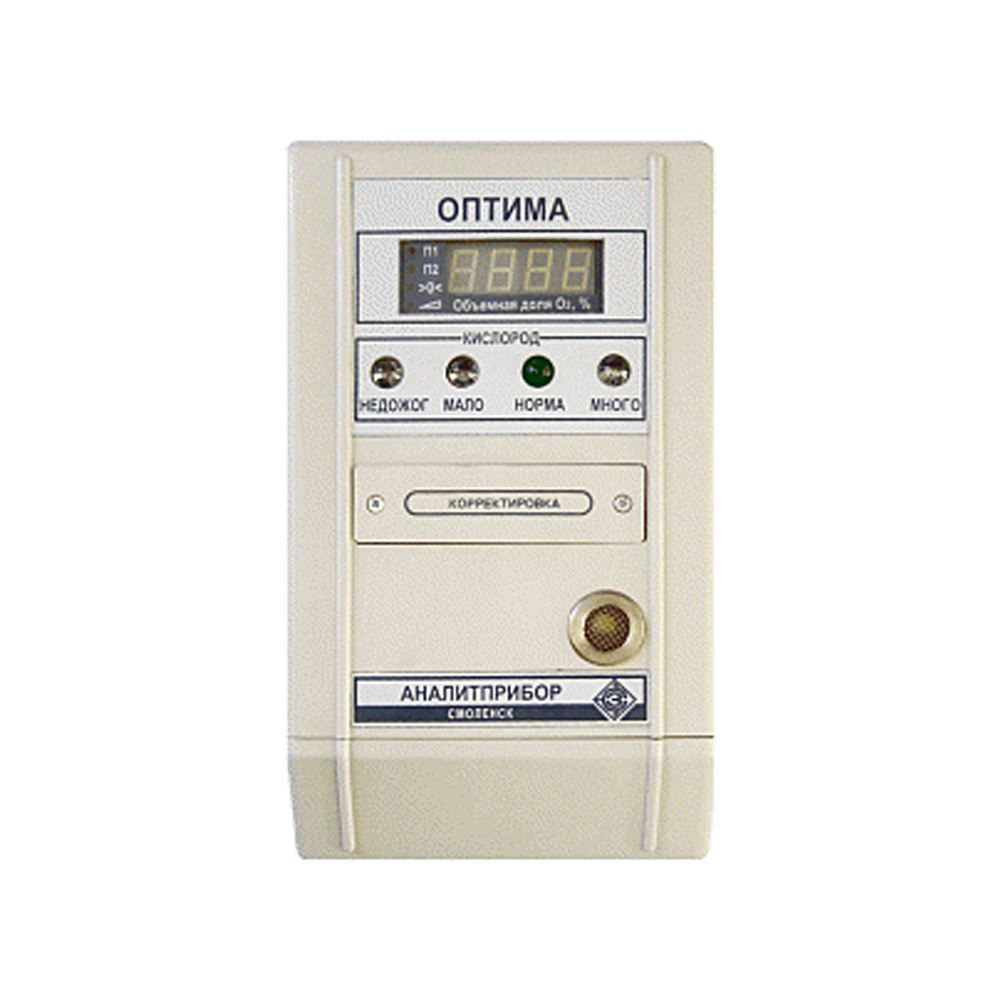

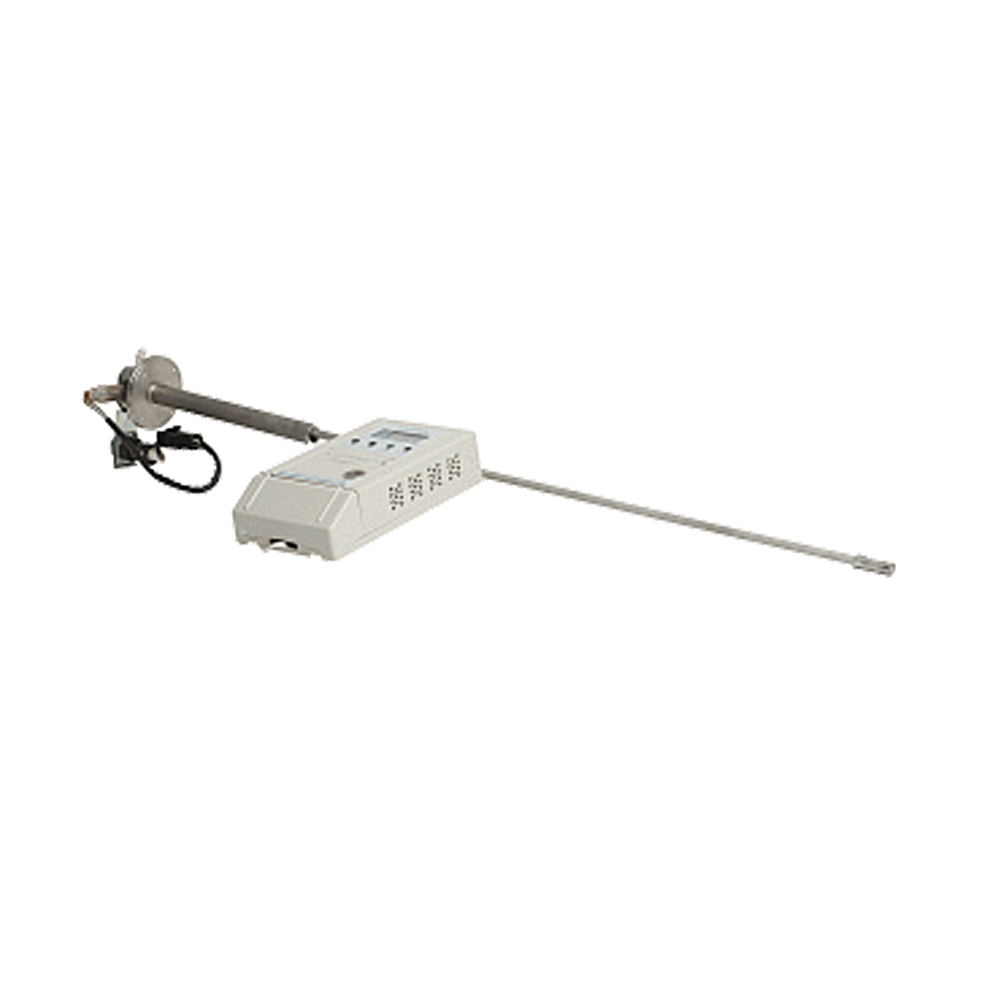

ОПТИМА приборы оптимизации режимов горения стационарные

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), O2 Кислород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Прибор оптимизации режимов горения стационарный ОПТИМА предназначается для индикации содержания О₂ (кислорода) в газовых выбросах установок, сжигающих топливо, для сигнализации уменьшения либо увеличения содержания кислорода по отношению к установленным значениям, в целях достижения оптимального соотношения воздух/топливо, и, кроме того, для сигнализации о появлении компонентов суммы углеводородов, оксида углерода.

Область применения: котельные, сжигающие газообразное топливо.

Особенности серии приборов:

«Сухие» контакты реле (U=220В/I=2,5А).
Унифицированные токовые выходы, дающие возможность включать прибор в автоматические системы управления котлами и протоколировать полученные данные на регистрирующем приборе.
Простота монтажа, малые габариты.
Пробоотбор происходит за счет энергии потока, в использовании побудителя расхода и пробоподготовке нет необходимости.
Наглядная и удобная цифровая индикация.
Звуковая и световая сигнализация оповещают пользователя о нарушении режима горения.
Даже неподготовленному персоналу понятен алгоритм работы.
Незначительные эксплуатационные затраты.
Проведение поверки не требуется.

Полное сгорание топлива может быть обеспечено только в случае оптимального соотношения компонентов газ - воздух. Доминирующим параметром, по которому производится управление эффективностью сгорания топлива, является концентрация О₂ (кислорода) в дымовых газах.

Технические характеристики

Пороги сигнализации	По кислороду (О₂): недостаток - от 0,3 до 7% об.; избыток - от 1 до 9,99% об. (задает пользователь с дискретностью 0,1% об.). При появлении несгоревшего топлива (CO) - более 500 ppm.
Принцип работы	Электрохимический
Способ отбора пробы	Диффузионный (конвекционный)
Выходные сигналы	Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур	+5...+50°С (для БПС); +5...+85°С (для БОП)
Исполнение по степени защиты	IP20, IP40
Питание	~ 220 В
Габариты	250х62х145 мм
Вес	Не более 2 кг (БПС); не более 3,5 кг (БОП)

Стандартный комплект поставки

Прибор «ОПТИМА».
Эксплуатационная документация.
Комплект ЗИП.

Дополнительная комплектация, опции

Контрольные газовые смеси ( в баллонах).
ИБЯЛ.306249.011 - вентиль точной регулировки (ВТР).
ИБЯЛ.418622.007 - индикатор расхода (ИР).
Датчик кислорода.
Трубка ПВХ 4х1,5.
ИБЯЛ.713422.005 - заглушка.
ИБЯЛ.754154.048 и ИБЯЛ.754162.034 - прокладки.
Самописец А100Н-А (либо аналогичный).

Скачать документацию

ОПТИМА. Блок отбора пробы. Монтажный чертеж.

ОПТИМА. Блок питания и сигнализации. Монтажный чертеж.

ОПТИМА. Схема электрических соединений.

ОПТИМА прибор оптимизации режимов горения. Руководство по эксплуатации.

ОПТИМА газоанализаторы многокомпонентные Методика поверки.
