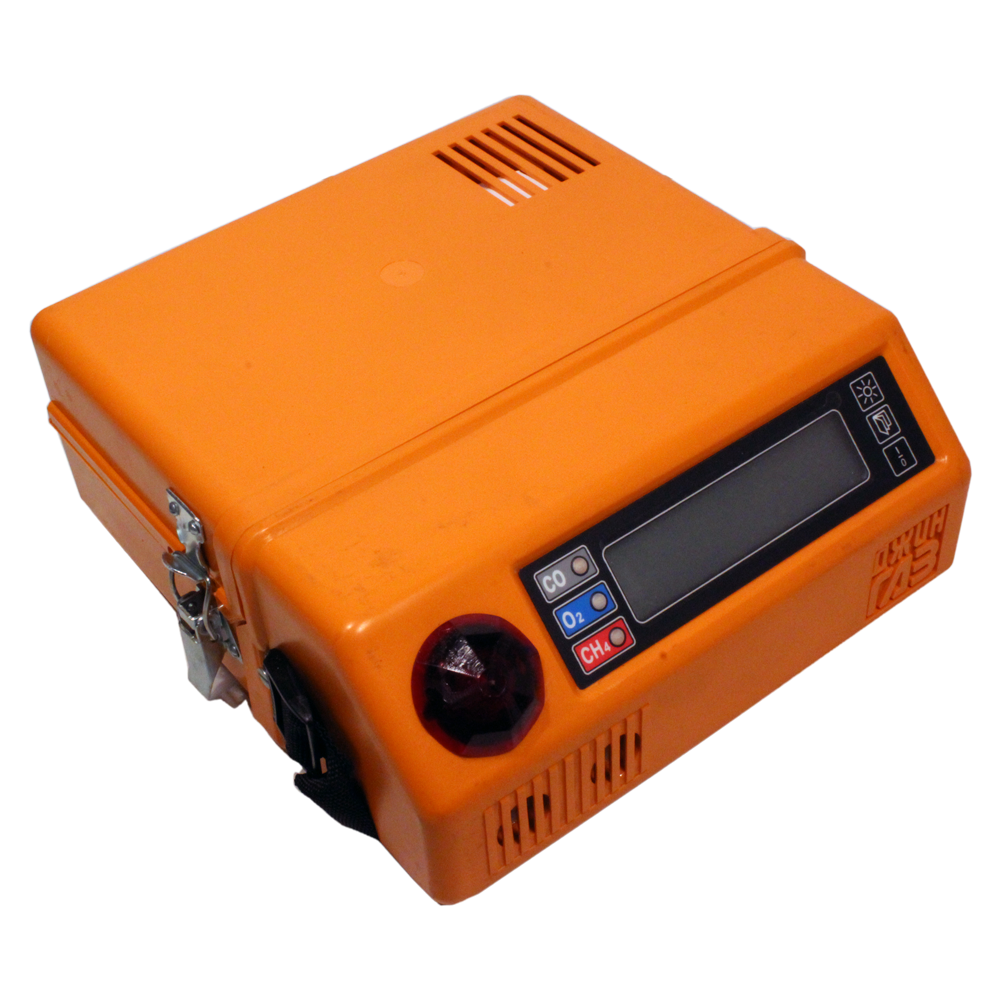

ГСБ-3М Джин-Газ газосигнализаторы переносные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Переносной

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), O2 Кислород

Маркировка взрывозащиты: 1ExdibIIBТ4

Цена (без учета НДС): 62100,00-67400,00 pуб.

Описание

Газосигнализаторы ГСБ-3М предназначаются для постоянного автоматического контроля содержания кислорода, горючих газов и окиси углерода (только модификации ГСБ-3М-01 и ГСБ-3М-05) в атмосфере рабочей зоны. Когда концентрация контролируемых газов становится опасной, прибор выдает световые и звуковые сигналы.

Переносные газоанализаторы ГСБ-3М применяются в коллекторах и колодцах инженерных сетей, туннелях, шахтах, котлованах, трюмах, цистернах и т.д., в других замкнутых пространствах, где недостаток кислорода, огнеопасные или токсичные газы могут представлять угрозу здоровью работающего персонала.

Особенности газосигнализаторов ГСБ-3М:

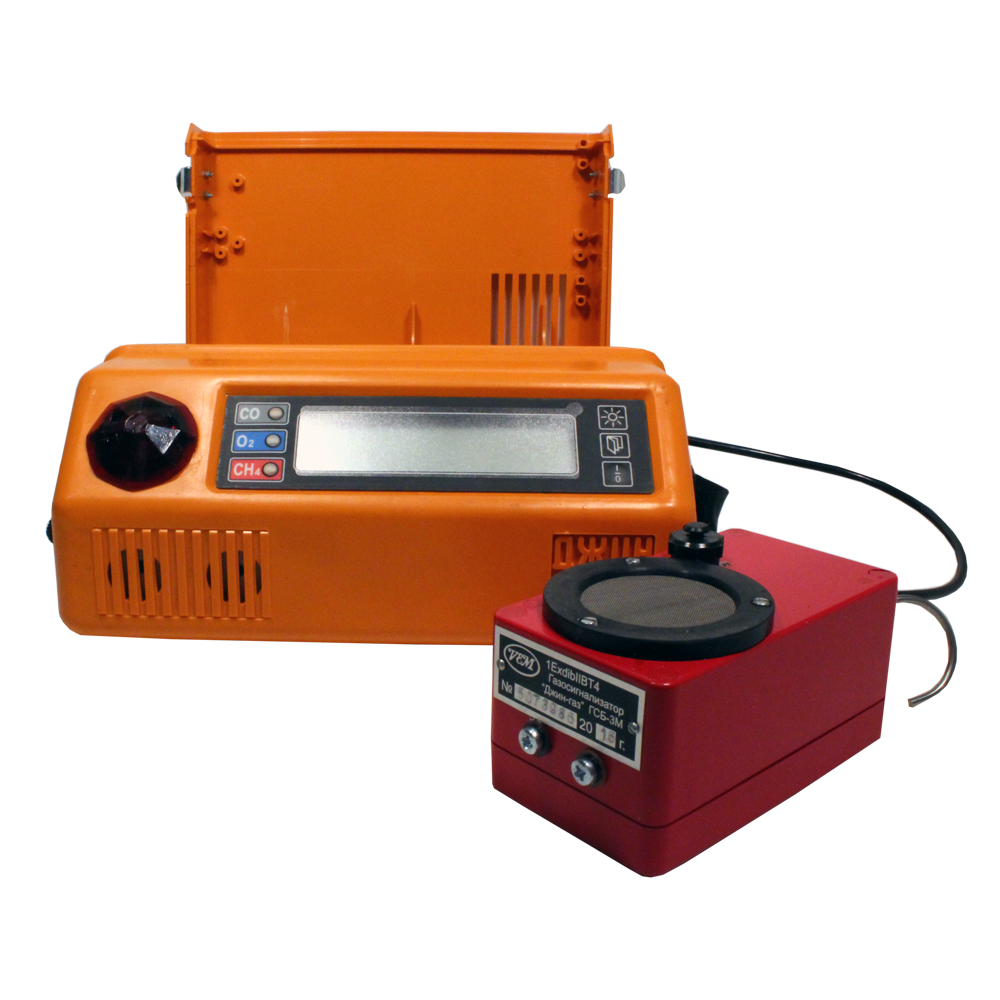

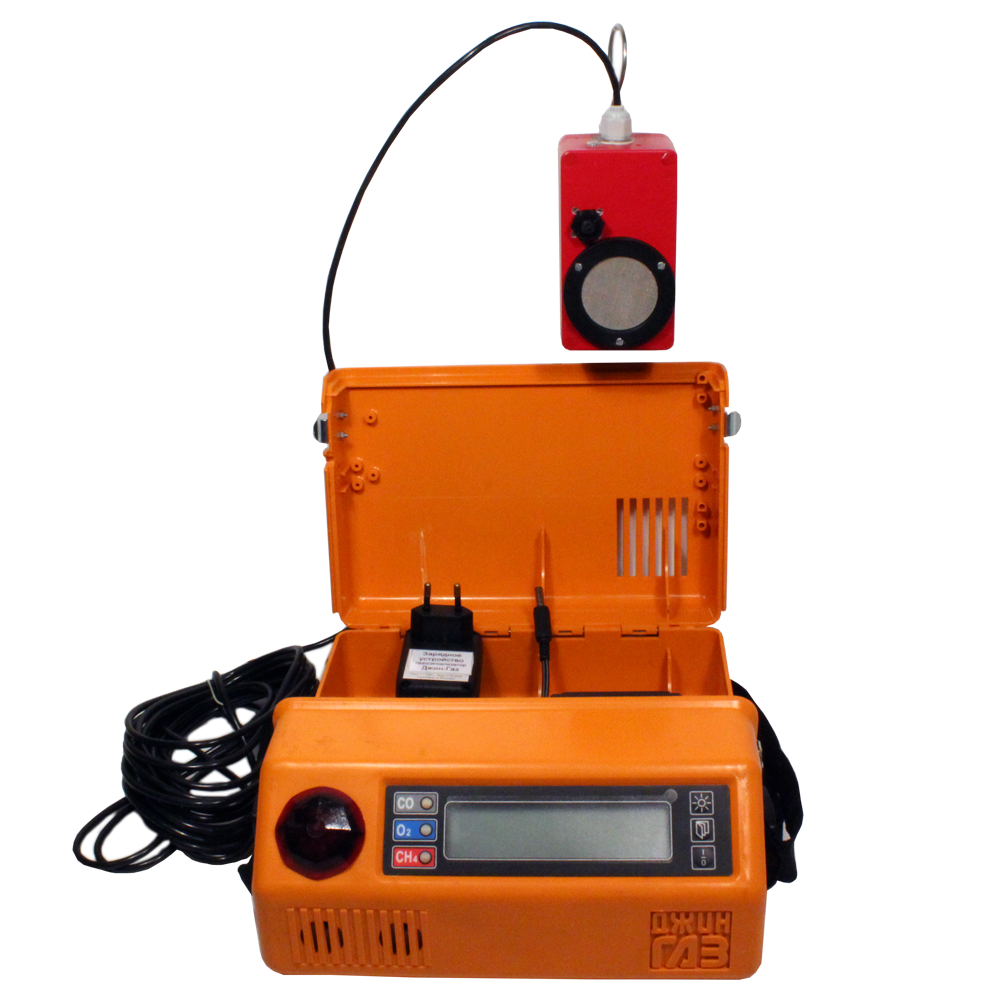

  • В газосигнализаторах ГСБ-3М Джин-Газ имеется спускаемый модуль с дублирующей световой и звуковой сигнализацией, позволяющий удаление от газосигнализатора на радиус до 15м (в базовой поставке - 7м). Датчики размещены в спускаемом модуле, где, собственно, и происходит анализ воздуха. Спускаемый модуль и несущий кабель легко извлекаются и складываются в специальный отсек прибора, что делает газосигнализатор компактным при транспортировке.
  • Конструкция прибора позволяет контролировать состояние воздуха в колодце как внутри колодца (сигнализация, стоящая на спускаемом модуле), так и с поверхности земли (сигнализация, стоящая на лицевой панели прибора) одновременно.
  • Питание газосигнализатора ГСБ-3М Джин-Газ осуществляется аккумуляторами, размещенными во взрывозащищенном аккумуляторном блоке.
  • Имеется возможность комплектования газосигнализаторов дополнительным аккумуляторным блоком, который может быть установлен на рабочем месте. Благодаря этому время непрерывной работы прибора становится практически не ограниченным, что особенно важно при выполнении аварийных работ, длительность которых превышает 8 часов.
  • Конструкция ГСБ-3М Джин-Газ разработана согласно с международным стандартам, касающимся безопасности во взрывоопасных зонах, сертифицирована по взрывозащите и маркирована 1ExdibsIICT5.
  • ГСБ-3М работают в полностью автоматическом режиме мониторинга контролируемых газов и саморегулировки. Управляются газосигнализаторы при помощи одной кнопки.
  • Газосигнализаторы ГСБ-3М Джин-газ сохраняют все происходившие события во внутренней энергонезависимой памяти: время и дату включения, длительность работы, возникавшие во время работы сигналы и возможные неисправности. В дальнейшем все данные при помощи программы «Джин-Протокол» можно просмотреть и сберечь на персональном компьютере.
  • На спускаемом модуле газосигнализаторов ГСБ-3М Джин-газ находится кнопка принудительной подачи тревоги, используя которую при возникновении чрезвычайной ситуации работающий в колодце человек может подать сигнал наверх.

Технические характеристики

Диапазоны измерений
O2 Кислород 13-22% об.
CO Углерода оксид (Угарный газ) 0-116 мг/м3
CH4 Метан 0-2,5% об.
H2S Дигидросульфид (Сероводород) 0-40 мг/м3
Погрешность измерений
O2 Кислород Предел основной абсолютной погрешности ±0,4% об.
CO Углерода оксид (Угарный газ) Предел основной абсолютной погрешности ±10 мг*м-3
CH4 Метан Предел основной абсолютной погрешности ±25% об.
H2S Дигидросульфид (Сероводород) Предел основной абсолютной погрешности ±1,2 мг/м3 (0 ... 5 мг/м3);

±(0,2 + 0,2 x Свх) мг/м3 (5 ... 40 мг/м3), Свх – массовая концентрация сероводорода на входе газосигнализатора

Пороги сигнализации
  • По горючим газам: ПОРОГ1 - 1,0 (0,5)% об.; ПОРОГ2 - 2,0% об.
  • По кислороду: 18,0% об.
  • Окись углерода (модели ГСБ-3М-01, -05 и -07): ПОРОГ1 - 20 мг/м3; ПОРОГ2 - 80 мг/м3
  • Сероводород H2S (модели ГСБ-3М-06 и -07): ПОРОГ1 - 3 мг/м3; ПОРОГ2 - 10 мг/м3
Принцип работы Электрохимический (кислород, оксид углерода и сероводород); термокаталитический или инфракрасный (метан)
Способ отбора пробы Диффузионный (конвекционный)
Диапазон рабочих температур -30...+40°С
Исполнение по степени защиты IP54, IP67
Габариты Блок питания и сигнализации:

корпус А: 236х100х245 мм;

корпус Б: 235х110х200 мм

Измерительный модуль: 138х65х54 мм

Вес 2,1 кг

Варианты исполнения

Обозначение исполнения

Определяемый компонент

Наличие ЖК табло

Тип корпуса

Метан (CH4)

Кислород (О2)

Оксид углерода (СО)

Сероводород (H2S)

ГСБ-3М-01

+

+

+

-

-

А

ГСБ-3М-02

+

+

-

-

-

А

ГСБ-3М-05

+

+

+

-

+

А/Б

ГСБ-3М-06

+

+

-

+

+

Б

ГСБ-3М-07

+

+

+

+

+

Б



Стандартный комплект поставки

  • Газосигнализатор Джин-газ ГСБ-3М-01 (ГСБ-3М-02, ГСБ-3М-05, ГСБ-3М-06, ГСБ-3М-07).
  • Блок зарядки аккумуляторов.
  • Паспорт.
  • Методика поверки (поставляется по требованию заказчика).

Дополнительная комплектация, опции

  • Аккумуляторный блок (сменный).
  • Компакт-диск с программным обеспечением «Джин-протокол».
  • Устройство для калибровки.
  • Кабель интерфейсный.
