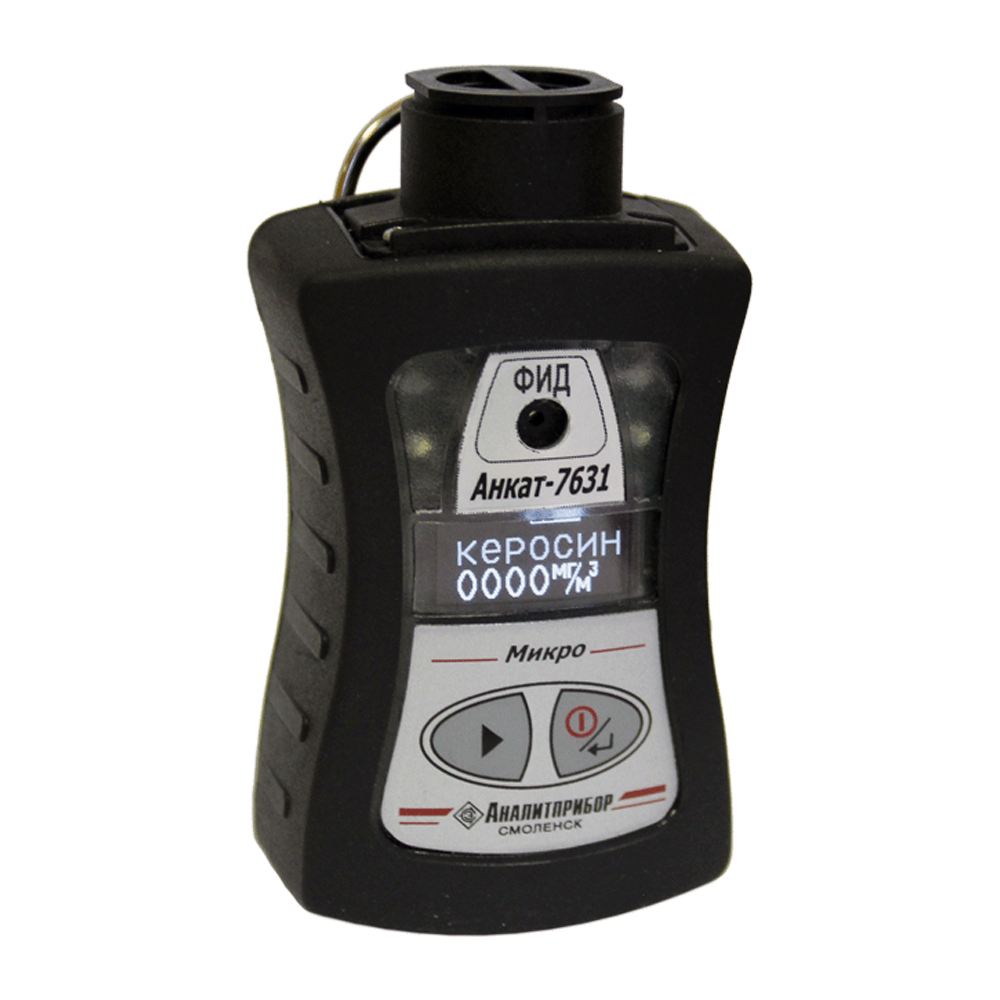

АНКАТ-7631Микро-ФИД газоанализаторы индивидуальные с фотоионизационным датчиком

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C2H4CL2 1,2-Дихлорэтан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2HCL3 Трихлорэтилен (Трихлорэтен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C4H11N Диэтиламин, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C6H14 Гексан, C7H8 Метилбензол (Толуол), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), Бензин, Дизельное топливо, Керосин, Сольвент - нафта, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ЕxibIICT4

Цена (без учета НДС): По запросу pуб.

Описание

Газоанализатор АНКАТ-7631Микро-ФИД предназначен для измерения массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов в воздухе рабочей зоны, и других компонентов с потенциалом ионизации ниже 10,6 эВ.

Области применения

  • Портативный газоанализатор АНКАТ-7631Микро-ФИД используется для контроль содержания горючих и взрывоопасных газов и паров и производственных помещений, на открытых пространствах и в замкнутых объемах (подземные сооружения и коммуникации, резервуары и цистерны для хранения и транспортировки нефтепродуктов и т.д.).
  • Для определения содержания вредных веществ при аттестации рабочих мест и аналитическом контроле воздуха рабочей  и санитарно-защитной зон.

Особенности газоанализаторов с фотоионизационным датчиком АНКАТ-7631Микро-ФИД:

  • Приборы соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов».
  • Корпус анализаторов АНКАТ высокой прочности (выдерживает падение на бетонный пол с высоты 1 м).
  • Имеет внутреннюю вибрирующую сигнализацию для рабочих зон с высоким уровнем шума.
  • Широкий температурный диапазон.
  • Монохромный дисплей, работающий при низких температурах.
  • Энергонезависимая память с возможностью передачи на ПЭВМ.
  • архив из 500 последних измеренных значений содержания определяемого компонента по каждому измерительному каналу.

Фотоионизационный метод обладает высокой чувствительностью, но не селективностью по отношению к определяемым веществам. Газоанализатор АНКАТ-7631Микро-ФИД обеспечивает измерение массовой концентрации паров только одного вещества. При наличии в воздухе рабочей зоны двух и/или более различных веществ фотоионизационный метод позволяет судить только о наличии и динамике изменения содержания этих веществ в воздухе, а также может быть использован для выявления мест повышенной загазованности с последующим определением концентраций паров индивидуальных веществ специфичными методами.

При выпуске из производства индивидуальные газоанализаторы АНКАТ-7631Микро-ФИД градуируются по определяемому веществу, оговоренному при заказе. Сведения о том, по какому веществу проведена градуировка и поверка газоанализатора АНКАТ-7631Микро-ФИД, заносятся в раздел «Свидетельство о приемке» Руководства по эксплуатации. При необходимости, для газоанализаторов АНКАТ-7631Микро-ФИД может быть проведена градуировка по другим веществам, с проведением испытаний на соответствие утвержденному типу.

Функциональные возможности АНКАТ-7631Микро-ФИД:

  • Измерение массовой концентрации определяемого компонента.
  • Цифровая индикацию значения массовой концентрации определяемого компонента.
  • Выдача звуковой и световой предупредительной и аварийной сигнализации, выдачу вибросигнала (только для газоанализаторов АНКАТ-7631Микро-ФИД(в)) при достижении содержания массовой концентрации определяемого компонента пороговых значений.
  • Цифровая индикация установленных пороговых значений.
  • Сохранение в энергонезависимой памяти измеренных значений содержания массовой концентрации определяемого компонента.
  • Обмен данными с ПЭВМ по интерфейсу USB.
  • Цифровая индикация номера версии программного обеспечения и цифрового идентификатора ПО.
  • Автоматическое отключение ФИД при превышении значения массовой концентрации определяемого компонента верхнего предела диапазона показаний.
  • Выбор определяемого компонента.

Газоанализаторы АНКАТ-7631Микро-ФИД обеспечивают следующие виды сигнализации: ПРЕДУПРЕДИТЕЛЬНАЯ, АВАРИЙНАЯ, РАЗРЯД, ОТКАЗ, ПЕРЕГРУЗКА.

Технические характеристики

Диапазоны измерений
C3H6O Пропан-2-он (Ацетон, Диметилкотон) 0-2500 мг/м3
C6H6 Бензол 0-3500 мг/м3
C6H14 Гексан 0-3500 мг/м3
C4H8 Изобутилен 0-3500 мг/м3
C5H12 Изопентан (2-метилбутан) 0-3500 мг/м3
C5H12 Пентан 0-3500 мг/м3
C7H8 Метилбензол (Толуол) 0-2500 мг/м3
C2HCL3 Трихлорэтилен (Трихлорэтен) 0-3500 мг/м3
C6H6O Гидроксибензол (Фенол) 0-50 мг/м3
C2H6O (C2H5OH) Этанол (Этиловый спирт) 0-2500 мг/м3
Дизельное топливо 0-3500 мг/м3
Бензин 0-3500 мг/м3
Керосин 0-3500 мг/м3
Сольвент - нафта 0-3500 мг/м3
Уайт-спирит 0-3500 мг/м3
Погрешность измерений
C3H6O Пропан-2-он (Ацетон, Диметилкотон) Предел основной погрешности ±30 мг/м3, 0...200 мг/м3 (абсолютная);

±15%, 200...2500 мг/м3 (относительная)

C6H6 Бензол Предел основной погрешности ±1 мг/м3, 0...5 мг/м3 (абсолютная);

±20%, 5...3500 мг/м3 (относительная)

C6H14 Гексан Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

C4H8 Изобутилен Предел основной погрешности ±15 мг/м3, 0...100 мг/м3 (абсолютная);

±15%, 100...3500 мг/м3 (относительная)

C5H12 Изопентан (2-метилбутан) Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

C5H12 Пентан Предел основной погрешности ±7,5 мг/м3, 0...50 мг/м3 (абсолютная);

±15%, 50...3500 мг/м3 (относительная)

C7H8 Метилбензол (Толуол) Предел основной погрешности ±7,5 мг/м3, 0...50 мг/м3 (абсолютная);

±15%, 50...2500 мг/м3 (относительная)

C2HCL3 Трихлорэтилен (Трихлорэтен) Предел основной погрешности ±25 мг/м3, 0...10 мг/м3 (абсолютная);

±25%, 10...3500 мг/м3 (относительная)

C6H6O Гидроксибензол (Фенол) Предел основной погрешности ±1 мг/м3, 0...5 мг/м3 (абсолютная);

±20%, 5...50 мг/м3 (относительная)

C2H6O (C2H5OH) Этанол (Этиловый спирт) Предел основной погрешности ±150 мг/м3, 0...1000 мг/м3 (абсолютная);

±15%, 1000...2500 мг/м3 (относительная)

Дизельное топливо Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

Бензин Предел основной абсолютной погрешности ±25 мг/м3, 0...100 мг/м3;

±(25 + 0,15∙(Свх-100) мг/м3, 100...3500 мг/м3

Керосин Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

Сольвент - нафта Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

Уайт-спирит Предел основной погрешности ±45 мг/м3, 0...300 мг/м3 (абсолютная);

±15%, 300...3500 мг/м3 (относительная)

Пороги сигнализации
  • Ацетон: ПОРОГ1 - 200 мг/м3, ПОРОГ2 - 1000 мг/м3
  • Бензин, изобутилен, сольвент: ПОРОГ1 - 100 мг/м3, ПОРОГ2 - 1000 мг/м3
  • Бензол: ПОРОГ1 - 15 мг/м3, ПОРОГ2 - 40 мг/м3
  • Гексан, изопентан, н-пентан, керосин, пары ДТ, уайт-спирит, углеводороды нефти (С4-С10): ПОРОГ1 - 300 мг/м3, ПОРОГ2 - 1610 мг/м3
  • 1, 2-диметилбензол: ПОРОГ1 - 10 мг/м3, ПОРОГ2 - 40 мг/м3
  • Трихлорэтилен: ПОРОГ1 - 5 мг/м3, ПОРОГ2 - 10 мг/м3
  • Толуол: ПОРОГ1 - 50 мг/м3, ПОРОГ2 - 250 мг/м3
  • Фенол: ПОРОГ1 - 1 мг/м3, ПОРОГ2 - 7 мг/м3
  • Этанол: ПОРОГ1 - 1000 мг/м3, ПОРОГ2 - 2000 мг/м3.
Принцип работы Фотоионизационный
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Выходные сигналы USB
Климатическое исполнение УХЛ1.1
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP68
Питание = 2,0...2,9 В
Габариты 55х35х105 мм; 55х50х105 мм (с клипсой)
Вес 170 г; 200 г (с клипсой)

Варианты исполнения

  • АНКАТ-7631Микро-ФИД(в) - с вибросигналом
  • АНКАТ-7631Микро-ФИД - без вибросигнала

Стандартный комплект поставки

  • Газоанализатор  АНКАТ-7631Микро-ФИД.
  • Комплект ЗИП:
    • Устройство зарядное в упаковке.
    • Кабель USB в упаковке.
    • Колпачок  поверочный.
    • Ключ шестигранный изогнутый 2 мм.
    • Винт ISO 7380-2 М3х4-А2.
    • Трубка Ф-4Д 4х0,6, 2 м.
    • Трубка ПВХ 4х1,5, 0,3 м.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Вентиль точной регулировки ИБЯЛ.306249.006
  • Устройство отбора пробы ИБЯЛ.418311.038
  • Баллоны с ГСО-ПГС
  • Трубка Ф-4Д 4х0,6
  • Блок аккумуляторный ИБЯЛ.563511.004
  • Газозаборник ИБЯЛ.418311.043
  • Датчик ФИД в упаковке ИБЯЛ.305649.064
  • Индикатор расхода ИБЯЛ.418622.003-05
  • Мех резиновый ИБЯЛ.302646.001
  • Фильтр ИБЯЛ.418312.051-01
  • Клапан ИБЯЛ.306577.013
  • Модуль измерений и индикации ИБЯЛ.468157.005-01
  • Носитель с программным обеспечением ИБЯЛ.431212.019-01
  • Устройство зарядное в упаковке (адаптер 220 В/USB I/0,5 A) ИБЯЛ.413955.012
