А-1 системы контроля загазованности стационарные одноканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C10 Углеводороды алифатические предельные (по гексану), C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdiaIIBT4

Описание

Стационарная система контроля загазованности «А-1» предназначается для непрерывного контроля в атмосфере рабочей зоны, с измерением численных значений концентраций, содержания кислорода, токсичных и горючих газов.

Область применения газоанализатора «А-1»:

- промышленные зоны предприятий, рабочие места;

- колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки;

- тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы;

- помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.

Особенности:

- Применяется для подключения датчиков с токовым выходом 4 - 20 мА. Можно подключить Датчики исполнения 009 и Датчики исполнения 010.

- Обеспечивает перевод сигнала в заданные единицы измерения, отображение концентрации, управление внешними устройствами.

- Имеет цифровую индикацию, световую и звуковую сигнализацию.

- Три выходных управляющих сигнала: Порог 1, Порог 2, Неисправность.

- Все настройки осуществляются программным способом при помощи встроенных кнопок управления и индикатора. На месте можно изменить пороги срабатывания прибора, при необходимости изменить токовый коэффициент перевода в концентрацию, как входного так и выходного сигналов. В случае некорректно проведенных изменений есть функция возврата к заводским настройкам.

- Конструктивно прибор выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются кронштейны для крепления на стену.

Перечень контролируемых газов газосигнализатором А-1

Измеряемый газ

Наименование датчика

Используемый сенсор

Номер ФГИМ для заказа

Диапазон измерения

Единица измерения

Разрешение

Метан (СН4)

Марш-Д

KGS 701 термокаталитический

413415.001-400-023-009-12.386

0 -3,2

% об.

0,01

MSH-P/HC/5/V/P оптический

413415.001-400-023-009-12.385

ДТК-1-3.0 ВП термокаталитический

413415.001-400-023-009-12.380

ДТЭ 1-0,15-3,0 (А1) термокаталитический

413415.001-400-023-009-12.381

СГ-2140 полупроводниковый

413415.001-400-023-009-12.382

MSH-P/HR/5/V/P оптический

413415.001-400-023-009-12.384

0 - 100

0,1

Пропан (С3Н8)

Пион-Д

KGS 701термокаталитический

413415.001-400-023-009-15.386

0 -1,6

% об.

0,01

MSH-P/HC/5/V/P оптический

413415.001-400-023-009-15.385

ДТК-1-3.0 ВП термокаталитический

413415.001-400-023-009-15.380

ДТЭ 1-0,15-3,0 (А1) термокаталитический

413415.001-400-023-009-15.381

СГ-2140 полупроводниковый

413415.001-400-023-009-15.382

Пары углеводородов (СхНу)

Бином-Д

KGS 701термокаталитический

413415.001-400-023-009-11.386

0 - 1,6

% об.

0,01

MSH-P/HC/5/V/P оптический

413415.001-400-023-009-11.385

ДТК-1-3.0 ВП термокаталитический

413415.001-400-023-009-11.380

ДТЭ 1-0,15-3,0 (А1) термокаталитический

413415.001-400-023-009-11.381

СГ-2140 полупроводниковый

413415.001-400-023-009-11.382

Метанол (СН3ОН)

Мальва-Д

2-FE5 электрохимический

413415.001-400-023-009-16.321

0 - 32

мг/м3

0,1

Формальдегид (Н2СО)

Флора-Д

2-FE5 электрохимический

413415.001-400-023-009-09.321

0 - 8

мг/м3

0,05

CH2O/M-10электрохимический

413415.001-400-023-009-09.320

Оксид углерода (СО)

Мак-Д

ECO-Sure (2E) электрохимический

413415.001-400-023-009-02.050

0 - 320

мг/м3

1

2ФС-90Л электрохимический

413415.001-400-023-009-02.051

CO-AE электрохимический

413415.001-400-023-009-02.052

0 - 1600

10

Диоксид углерода (СО2)

Дукат-Д

MSH-P/HCO2/NC/5/V/P оптический

413415.001-400-023-009-13.440

10 - 100

% об.

0,1

MSH-P/CO2/NC/5/V/P оптический

413415.001-400-023-009-13.441

0 - 5

0,01

Хлор (Cl2)

Хмель-Д

SureCell Cl2 электрохимический

413415.001-400-023-009-04.150

0 - 32

мг/м3

0,05

CL2-A1 электрохимический

413415.001-400-023-009-04.151

Водород (Н2)

Верба-Д

2H2-81Л электрохимический

413415.001-400-023-009-14.472

0 - 5

% об.

0,01

Сероводород (H2S)

Сирень-Д

SureCell-H2S (H) электрохимический

413415.001-400-023-009-08.280

0 - 32

мг/м3

0,1

H2S-A1 электрохимический

413415.001-400-023-009-08.281

Хлороводород (HCl)

Хвощ-Д

HCL/M-20 электрохимический

413415.001-400-023-009-10.350

0 - 32

мг/м3

0,05

Аммиак (NH3)

Астра-Д

NH3/MR-100 электрохимический

413415.001-400-023-009-03.101

0 - 320

мг/м3

1,0

NH3/MR-500 электрохимический

413415.001-400-023-009-03.102

0 - 800

5,0

NH3/MR-1000 электрохимический

413415.001-400-023-009-03.103

Диоксид азота (NO2)

Агат-Д

2N2-50Л электрохимический NO2

413415.001-400-023-009-05.180

0 - 32

мг/м3

0,1

NO2-AE электрохимическийNO2

413415.001-400-023-009-05.182

0 - 320

1,0

Оксид азота (NO)

Агат-Д

2NФ-50Л электрохимический NO

413415.001-400-023-009-06.220

0 - 320

мг/м3

1,0

NO-A1 электрохимическийNO

413415.001-400-023-009-06.222

Кислород (О2)

Клевер-Д

O2-A3 электрохимический

413415.001-400-023-009-01.004

0 - 32

мг/м3

0,1

O2-A2 электрохимический

413415.001-400-023-009-01.005

Диоксид серы (SO2)

Сапфир-Д

2S2-50Л электрохимический

413415.001-400-023-009-07.251

0 - 32

мг/м3

1,0

Этанол (С2Н5ОН)

Бриз-Д

ДТЭ 1-0,15-3,0 (А1) термокаталитический

413415.001-400-023-009-17.381

0 - 1.6

% об.

0,01

2-FE5 электрохимический

413415.001-400-023-009-17.321

0 - 16

г/м3

0,1



Технические характеристики

Пороги сигнализации

При измерении объемной доли СО, 1-ый порог - 20 мг/м3, 2-ой порог -100  мг/м3

При измерении объемной доли SO2 - 10 мг/м3

При измерении объемной доли NO2, 1-ый порог - 2 мг/м3, 2-ой порог - 10 мг/м3

При измерении объемной доли NO - 5 мг/м3

При измерении объемной доли NH3,1-ый порог - 20 мг/м3, 2-ой порог - 60 мг/м3.

При измерении объемной доли H2S, 1-ый порог - 3 мг/м3, 2-ой порог - 10 мг/м3.

При измерении объемной доли СН2O, 1-ый порог - 0,5 мг/м3, 2-ой порог - 2,5 мг/м3.

При измерении объемной доли Cl2, 1-ый порог - 1 мг/м3, 2-ой порог - 5 мг/м3.

При измерении объемной доли HCl, 1-ый порог - 5 мг/м3, 2-ой порог - 15 мг/м3.

При измерении объемной доли O2, 1-ый порог - 18 % об., 2-ой порог - 23 % об.

При измерении объемной доли СО2, 1-ый порог - 0,5 % об., 2-ой порог - 2,0 % об.

При измерении объемной доли CH4, 1-ый порог - 0,5 % об., 2-ой порог - 1 % об.

При измерении объемной доли C3H8, 1-ый порог - 0,2 % об., 2-ой порог - 0,4 % об.

При измерении объемной доли  паров углеводородов CxHy, 1-ый порог - 0,2 % об., 2-ой порог - 0,4 % об.

При измерении объемной доли H2, 1-ый порог - 0,4 % об., 2-ой порог - 0,8 % об.

При измерении объемной доли C2H5OH, 1-ый порог - 1 г/м3, 2-ой порог - 5 г/м3.

При измерении объемной доли CH3OH, 1-ый порог - 5 мг/м3, 2-ой порог - 15 мг/м3.

Принцип работы Электрохимический, термохимический, оптический, полупроводниковый
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный, Токовый 4-20 мА
Диапазон рабочих температур -30 °С ... +50 °С
Исполнение по степени защиты IP65
Питание = 24 В
Габариты 145х95х55 мм (пульт контроля), 115х108х55 мм (датчик)
Вес 300 г

Варианты исполнения

ИГС-98 А-1 пульт контроля с датчиком Агат-Д на диоксид азота NО2 (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Астра-Д на аммиак NН3 (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Бином-Д (оптический) на углеводороды (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Бином-Д на углеводороды (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Бриз-Д на этанол C2H5OH (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Верба-Д (термокаталитический) на водород Н2 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Верба-Д (электрохимический) на водород Н2 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Дукат-Д на углекислый газ CO2 (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Клевер-Д на кислород О2 (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Мак-Д на угарный газ СО (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Мальва-Д на метанол CH3OH (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Марш-Д (оптический) на метан CH4 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Марш-Д (термокаталитический) на метан CH4 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Пион-Д (оптический) на пропан С3Н8 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Пион-Д (термокаталитический) на пропан С3Н8 (без БП и реле)

ИГС-98 А-1 пульт контроля с датчиком Сапфир-Д на диоксид серы SO2 (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Сирень-Д на сероводород H2S (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Флора-Д на формальдегид CH2O (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Хвощ-Д на хлороводород НСl (без блока питания и реле)

ИГС-98 А-1 пульт контроля с датчиком Хмель-Д на хлор Сl2 (без блока питания и реле)

Стандартный комплект поставки

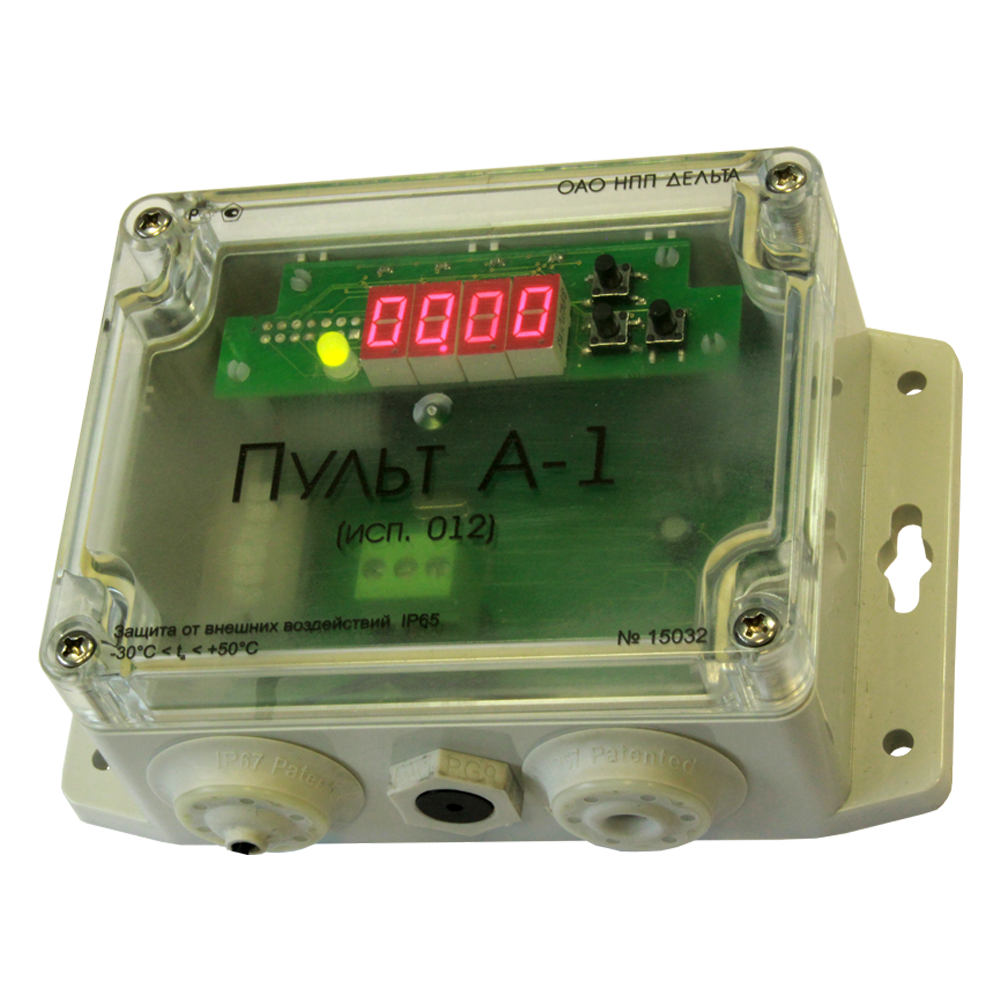

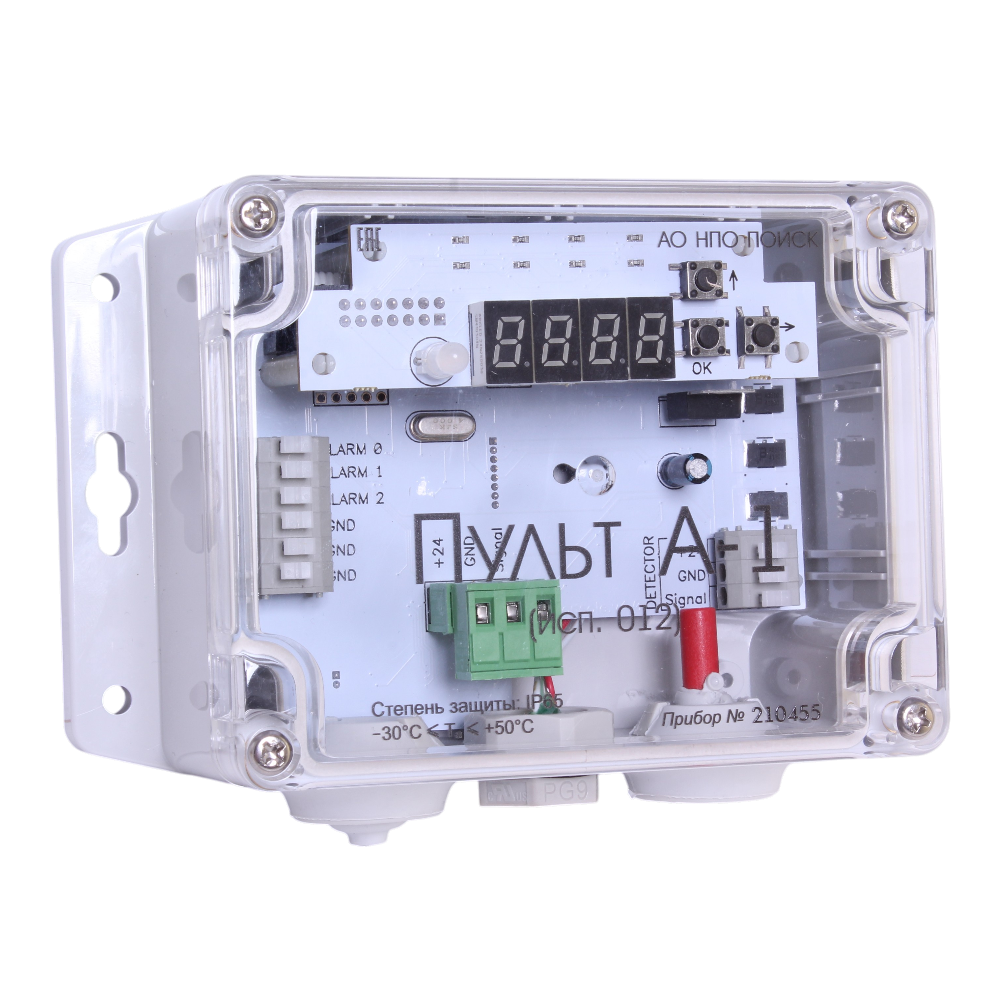

Пульт А-1 ФГИМ 434744.001-700-022-012.

Руководство по эксплуатации.

Паспорт.

Упаковка.

Дополнительная комплектация, опции

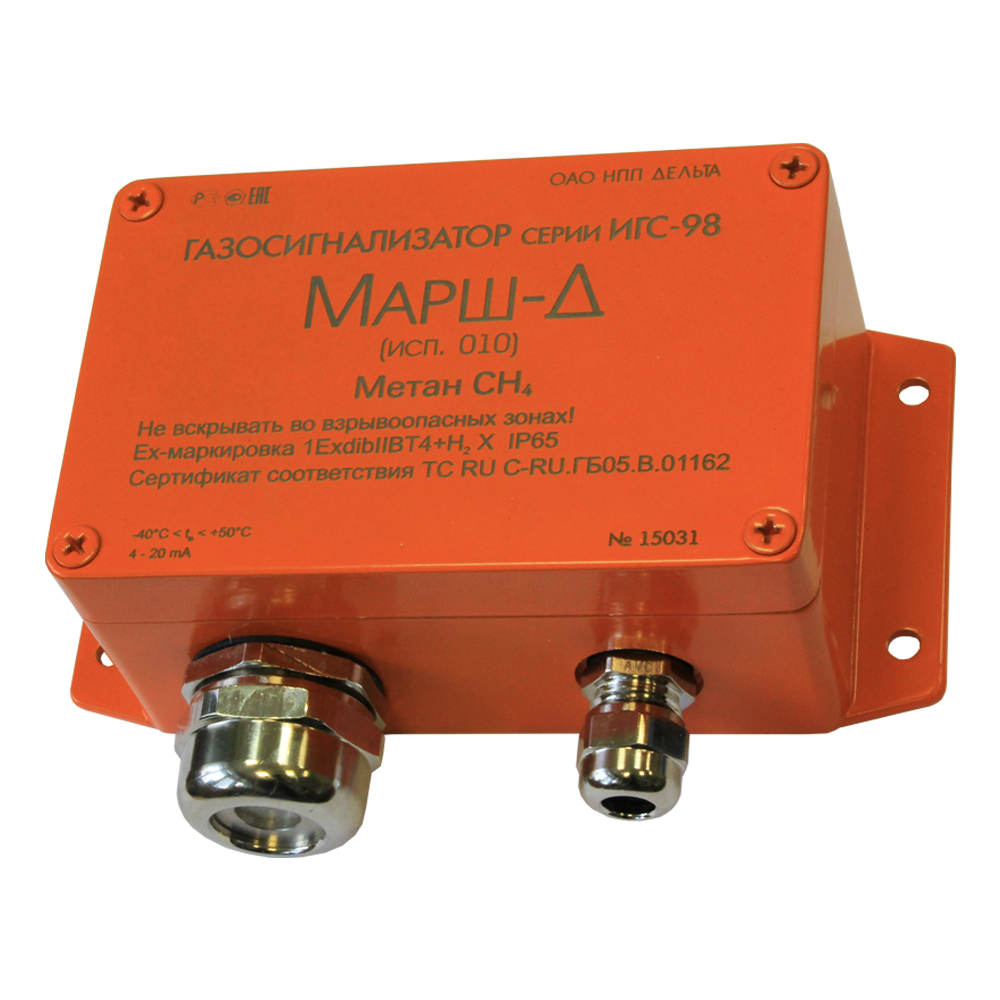

Датчик газа исп. 010 ФГИМ 413415.001-400-024-010... Температурный диапазон -40...+ 50 °С.

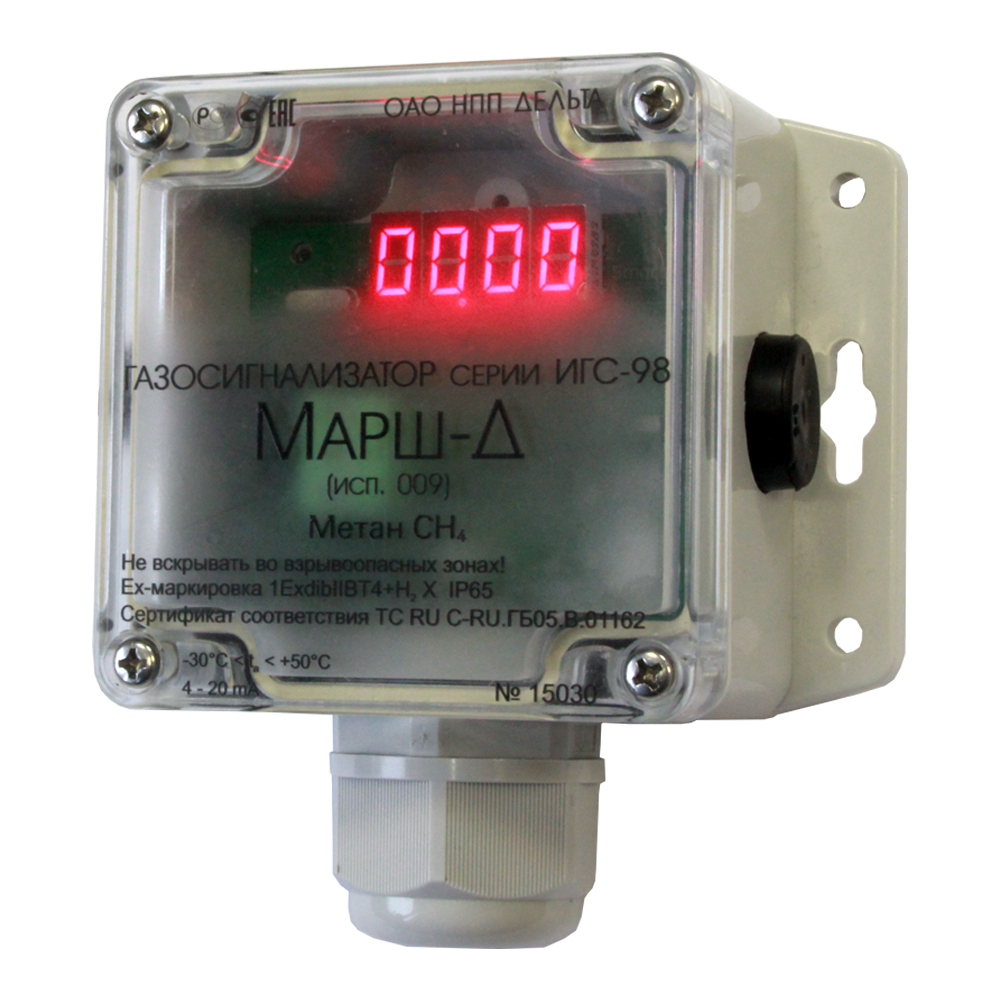

Датчик газа исп. 009 ФГИМ 413415.001-400-023-009... Температурный диапазон -30...+ 50 °С.

Датчик газа исп. 001 ФГИМ 413415.001-400-004-001... Температурный диапазон -20...+ 50 °С.

Датчик газа исп. 014 ФГИМ 413415.001-400-013-014... Температурный диапазон -55...+ 50 °С.

Внешний блок реле на DIN-рейку.

Поверочная насадка-адаптер ФГИМ 434744.001-800-000-026.

Блок питания 24 Вольта 6 Ватт, адаптер на розетку.

Блок питания 24 Вольта 15 Ватт, на Din рейку.

Комплект аксессуаров:

    - блок питания 24 Вольта 15 Ватт, на Din рейку;

    - блоки реле 3 шт;

    - бокс на 4 модуля.
