ЭГС газоанализаторы стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 16

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): От 1 до 11

Маркировка взрывозащиты: 1ExibIIBT6, 1ExibIICT6

Цена (без учета НДС): 43670,00-354310,00 pуб.

Описание

Газоанализаторы многоканальные с выносными датчиками типа ЭГС предназначены для измерения объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид азота, диоксид серы, хлор, аммиак) в воздухе рабочей зоны.

Область применения газоанализаторов ЭГС - взрывоопасные зоны помещений и наружных установок классов 1 и 2 по ГОСТ Р 51330.9-99 согласно ГОСТ Р 51330.14-99, зон кл.В-1а, В-1б, В-1г по ПУЭ гл. 7.3 в соответствии с маркировкой взрывозащиты и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

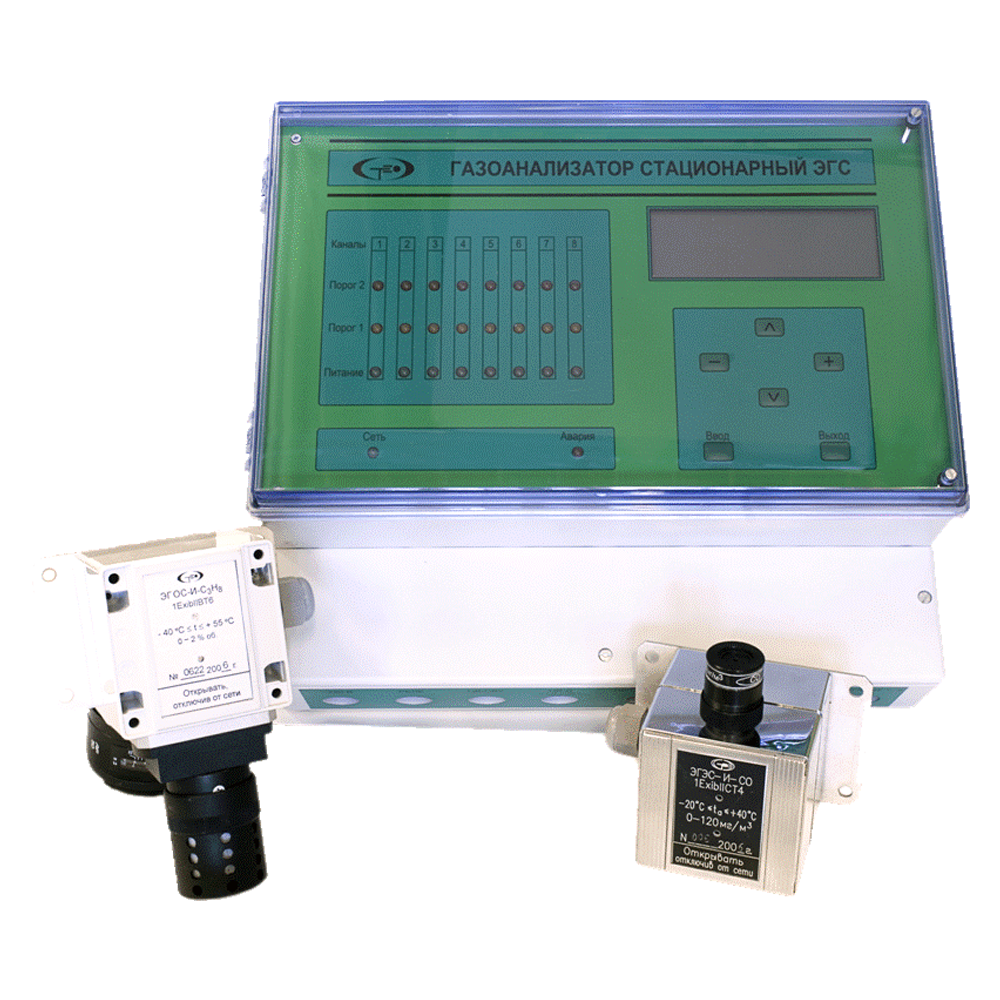

Стационарные газоанализаторы ЭГС состоят из блока управления БУ (стандартных или уменьшенных размеров), датчиков (оптических ЭГОС-И, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И) и коробок распределительных (КР). В состав газоанализатора может входить от 1 до 16 датчиков при использовании БУ стандартных размеров и от 1 до 2 датчиков при использовании БУ уменьшенных размеров.

Выходные сигналы датчиков передаются на вход БУ по стандартному каналу связи RS-485. БУ осуществляет питание датчиков, вывод информации на жидкокристаллический дисплей, а также сравнение значений сигналов по каналам с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой сигнализации, а также для внешних исполнительных устройств.

БУ устанавливается вне взрывоопасной зоны. Датчики имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р 51330.10, имеют маркировку взрывозащиты по ГОСТ Р 51330.0: ЭГОС-И – 1ExibIIBT6, ЭГТС-И – 1ExibdIIBT6, ЭГЭС-И – 1ExibIICT6 и подключаются к БУ, имеющему маркировку взрывозащиты [Exib]IIC, через кабельные вводы КР. Коробки распределительные имеют маркировку взрывозащиты 1ExibIICT6.

Принцип действия газоанализатора ЭГС заключается в измерении концентрации газов с помощью выносных оптических, электрохимических или термокаталитических датчиков в требуемой комбинации и передаче результатов измерений по стандартному цифровому каналу связи RS-485 в блок управления БУ. Блок управления сравнивает полученные данные с заданными пороговыми значениями, при превышении которых вырабатывается сигнал тревоги.

Работа инфракрасных оптических датчиков, предназначенных для измерения концентрации диоксида углерода, метана, пропана или этанола, основана на селективном поглощении молекулами веществ электромагнитного излучения инфракрасного диапазона и заключается в измерении изменения интенсивности этого излучения после прохождения им среды с контролируемым газом.

Термокаталитические датчики предназначены для измерения концентрации метана и пропана. Электрохимические датчики предназначены для контроля концентрации кислорода, водорода и токсичных газов. Первичные преобразователи датчиков вырабатывают выходной сигнал в виде постоянного напряжения, величина которого пропорциональна концентрации измеряемого газа в газовой среде.

Аналоговые сигналы в датчиках преобразуются в цифровую форму и поступают с выходов датчиков на стандартный канал связи RS-485. Блок управления БУ осуществляет связь с датчиками, сравнение измеренных значений концентрации газов с заданными пороговыми значениями, выработку управляющих сигналов для световой и звуковой сигнализации, выходных дискретных сигналов в виде замыкания «сухих» контактов реле при превышении концентрации газов порогов сигнализации каждого канала, конфигурирование ЭГС (подключение требуемого вида и количества датчиков, значения пороговых величин), связь с системой высокого уровня.

Датчики подключаются к блоку управления БУ через индивидуальную коробку распределительную КР. При этом к датчику подается напряжение питания через барьер искробезопасности. Один выход питания с БУ обеспечивает возможность питания двух датчиков, то есть, к блоку питания БУ максимально может быть подключено 16 датчиков. Кроме того, каждый датчик через коробку распределительную КР подключается к последовательному стандартному каналу связи RS-485. Блок управления имеет выход стандартного канала связи RS-485 для подключения к компьютеру верхнего уровня при использовании газоанализатора в составе автоматизированных систем.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-5% об. (ЭГОС-И) или 0-2,5% об. (ЭГТС-И)
C3H8 Пропан 0-2% об. (ЭГОС-И) или 0-1% об. (ЭГТС-И)
C2H6O (C2H5OH) Этанол (Этиловый спирт) 0-0,78% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-5% об.
O2 Кислород 0-30% об.
H2 Водород 0-2% об. или 0-5% об.
CO Углерода оксид (Угарный газ) 0-120 мг/м3
H2S Дигидросульфид (Сероводород) 0-45 мг/м3
NO2 Азота диоксид 0-20 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-50 мг/м3
Cl2 Хлор 0-15 мг/м3
NH3 Аммиак 0-70 мг/м3 или 0-700 мг/м3
Погрешность измерений
CH4 Метан ±(0,1+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа (ЭГОС-И) или ±0,2% об. (абсолютная) (ЭГТС-И)
C3H8 Пропан ±(0,05+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа (ЭГОС-И) или ±0,08% об. (абсолютная) (ЭГТС-И)
C2H6O (C2H5OH) Этанол (Этиловый спирт) ±0,16% (абсолютная)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ±(0,1+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
O2 Кислород ±(0,2+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
H2 Водород ±0,2% об. (абсолютная)
CO Углерода оксид (Угарный газ) ±25% (относительная)
H2S Дигидросульфид (Сероводород) ±25% (относительная)
NO2 Азота диоксид ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый) ±25% (относительная)
Cl2 Хлор ±25% (относительная)
NH3 Аммиак ±25% (относительная)
Пороги сигнализации

Два порога по каждому измеряемому компоненту. Стандартные уставки:

  • по метану – 0,8% об. и 2,2% об.,
  • по пропану – 0,4% об. и 0,8% об.,
  • по этанолу – 0,31% об. и 0,62% об.,
  • по оксиду углерода – 20 мг/м3 (1 ПДК) и 100 мг/м3 (5 ПДК),
  • по диоксиду углерода – 0,5% об. и 1,0% об.,
  • по сероводороду – 10 мг/м3 (1 ПДК) и 40 мг/м3 (4 ПДК),
  • по диоксиду азота – 2 мг/м3 (1 ПДК) и 10 мг/м3 (5 ПДК),
  • по диоксиду серы – 10 мг/м3 (1 ПДК) и 30 мг/м3 (3 ПДК),
  • по кислороду – 19,5% об. и 18,5% об. (на понижение, недостаток кислорода),
  • по водороду – 1,0% об. и 2,0% об.,
  • по хлору – 1,0 мг/м3 (1 ПДК) и 3,0 мг/м3 (3 ПДК),
  • по аммиаку – 20 мг/м3 (1 ПДК) и 60 мг/м3 (3 ПДК) или 200 мг/м3 (10 ПДК) и 600 мг/м3 (30 ПДК).
Принцип работы Оптический, термокаталитический, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный
Диапазон рабочих температур -10...+45°С (БУ), -40...+55°С (ЭГОС-И, КР), -20...+50°С (ЭГТС-И, ЭГЭС-И)
Исполнение по степени защиты IP44, IP54
Питание ~ 220 В
Габариты 360х335х135 мм (БУ стандарт), 213х180х106 мм (БУ уменьшенный), 160х85х125 мм (ЭГОС-И), 115х85х125 мм (ЭГТС-И, ЭГЭС-И), 170х140х70 мм (КР)
Вес 5,8 кг (БУ стандарт); 2,8 кг (БУ уменьшенный); 0,6 кг (ЭГОС-И); 0,4 кг (ЭГТС-И, ЭГЭС-И, КР)

Стандартный комплект поставки

  • Блок управления БУ.
  • Датчики ЭГОС-И, ЭГТС-И, ЭГЭС-И (от 1 шт по заявке заказчика).
  • Коробка распределительная (от 1 шт по числу датчиков).
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект принадлежностей.

Дополнительная комплектация, опции

  • Камера калибровочная для датчиков ЭГОС-И.
  • Камера калибровочная для датчиков ЭГТС-И и ЭГЭС-И.
