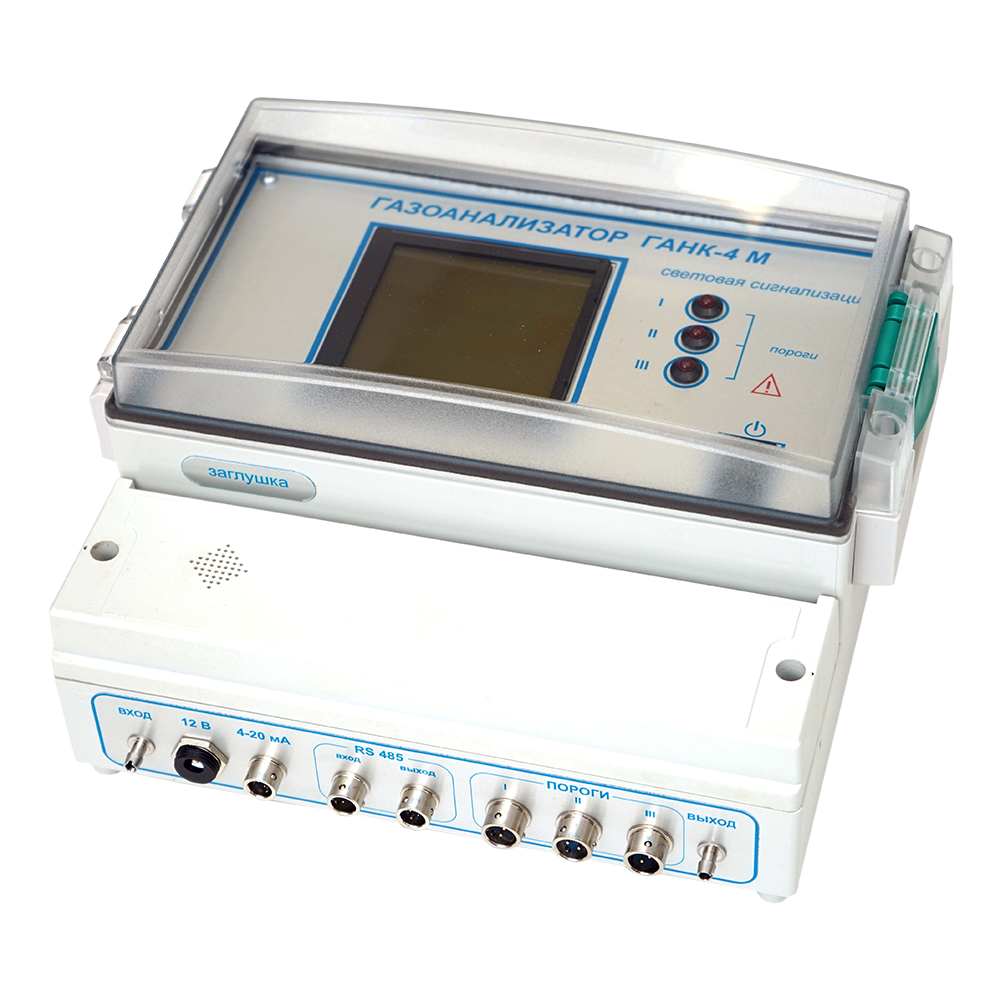

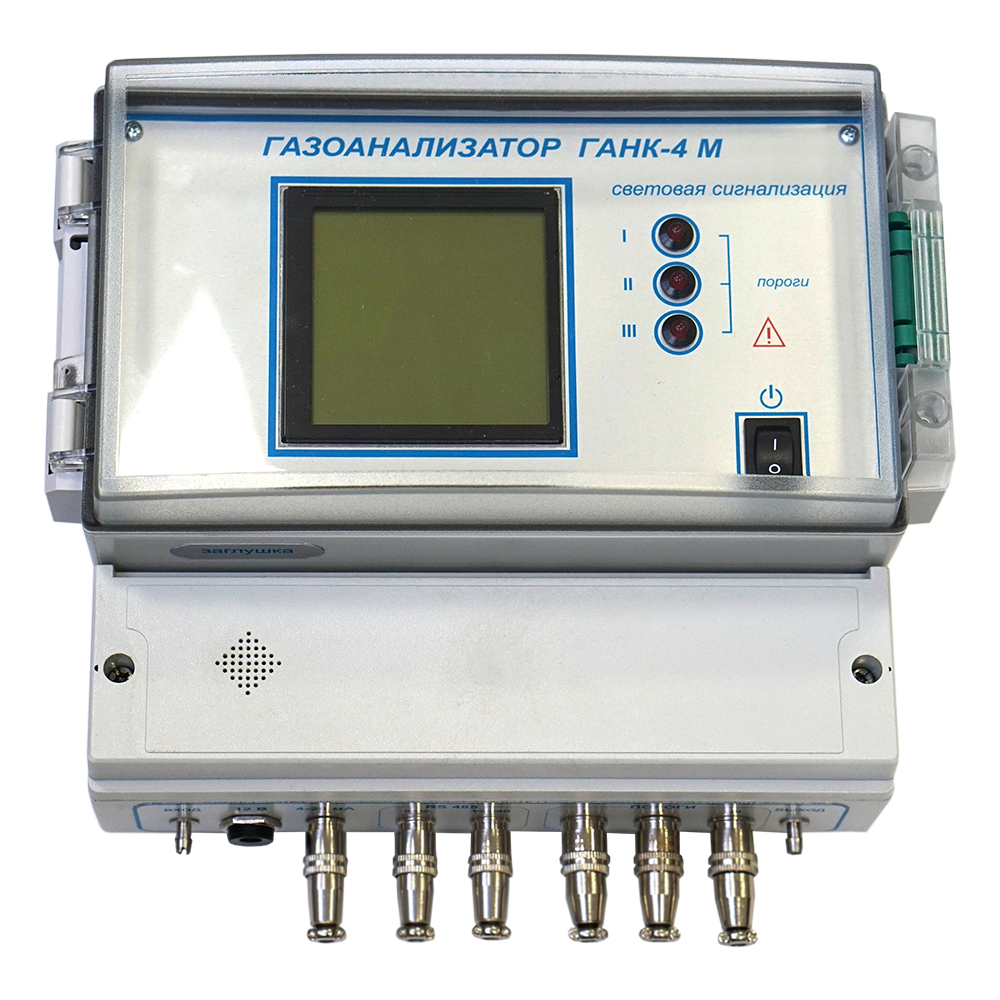

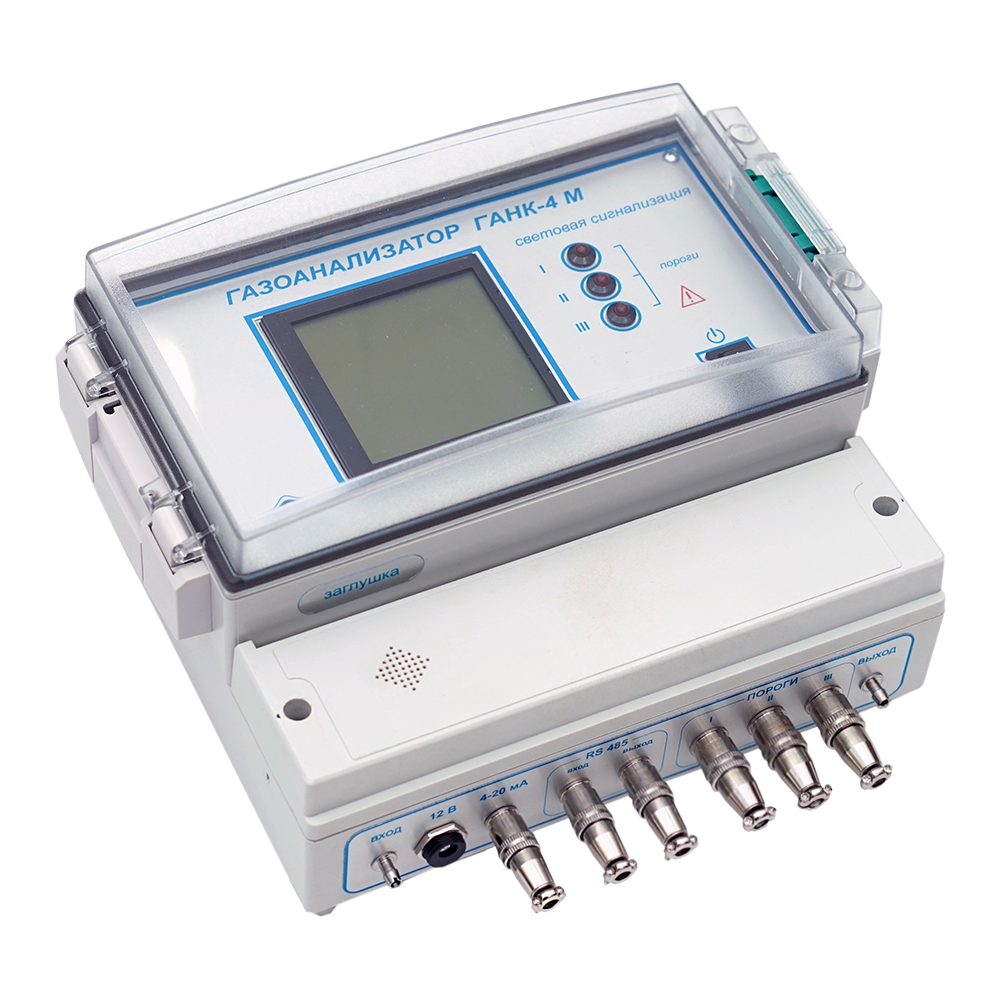

ГАНК-4М (элегаз) газоанализатор стационарный гексафторида серы

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород, SF6 Серы гексафторид (Элегаз)

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Газоанализаторы стационарные ГАНК-4М (элегаз) применяются для непрерывного автоматического контроля и регистрации изменения концентрации гексафторида серы (SF6) и кислорода (О2) в воздухе рабочей зоны с целью предупреждения аварийных ситуаций и обеспечения безопасных условий труда. Контролируемая газовая среда подается к датчикам газоанализатора диффузионным способом. По заказу возможно изготовление газоанализатора со встроенным побудителем расхода.

Стационарный газоанализатор ГАНК-4М (элегаз) выполняет следующие функции:

  • Автоматический анализ газовой смеси в точке отбора, одновременно по двум контролируемым компонентам.
  • Цифровую индикацию измеренной концентрации веществ на графическом жидкокристаллическим дисплее.
  • Выдачу унифицированного аналогового сигнала 4-20 мА для информационной связи с другими приборами.
  • Замыкание "сухих" контактов реле при достижении измеренной концентрации вещества установленного порогового значения.
  • Обеспечение автономной работы при авариях в течении не менее 8-ми часов, благодаря встроенному аккумулятору.

В газоанализатор ГАНК-4М (элегаз) может устанавливаться от одного до трех силовых реле типа «сухие контакты» с нагрузочной способностью 240 В × 5 А. Значения порогов срабатывания каждого реле задается программным способом. Выходы реле могут использоваться для подключения различных сигнальных и исполнительных устройств  - световой и звуковой сигнализации, вентиляции и т. д.

Стационарные газоанализаторы ГАНК-4М (элегаз) изготавливаются с применением интеллектуальных датчиков с микропроцессорными платами обработки сигналов, поступающих от газовых сенсоров.

Принцип действия газоанализатора ГАНК-4М (элегаз) основан на применении инфракрасного сенсорного блока (ИК сенсор), выполненного в виде оптопары ИК-излучателя и приемника. ИК-излучатель испускает излучение с измерительной и опорной длинами волн, которые в разной степени поглощаются при прохождении через анализируемый газ. ИК-излучатель испускает импульсное излучение с определенной длиной волны  - "L измеримая". Это излучение фокусируется зеркалом и принимается фотодетектором. При появлении в газовой среде SF6 излучение с длиной волны "L измеримая" рассеивается тем сильнее, чем выше концентрация SF6, что ведет к уменьшению регистрируемого тока фотодетектором. Фотодетектором регистрируется также ток от импульсного излучения с длиной волны "L опорная", которая практически не рассеивается на SF6. Изменение отношения токов на фотодетекторе от двух излучений зависит от концентрации измеряемого компонента.

Контроль утечек элегаза SF6 дополнительно производится опосредованным методом с помощью электрохимического датчика О2, который регистрирует уменьшение содержания кислорода в пробе вследствие вытеснения его более тяжелым элегазом. При измерении с помощью электрохимического датчика измеряется величина тока, пропорциональная концентрации определяемого вещества - кислорода.

Газоанализатор ГАНК-4М (элегаз) моноблочного типа поставляется смонтированным «под ключ» в ударопрочных пластиковых корпусах с герметичностью IP54. Потребитель получает блоки газоанализатора с полным комплектом ответных электрических разъёмов, электрических вводов, блоком питания и т. д. Для ввода прибора в эксплуатацию потребителю требуется установить газоанализатор в месте отбора пробы согласно инструкции по монтажу, распаять кабельные разъёмы, подключить кабельные линии интерфейса RS-485, подключить подачу сетевого питания и выходы силовых реле.

Предусмотрена возможность создание системы газового анализа из нескольких (до восьми) газоанализаторов и одного информационного блока по заказу потребителя.

Область применения газоанализатора ГАНК-4М (элегаз): предприятия электроэнергетики - помещения комплектных распределительных устройств с элегазовой изоляцией (КРУЭ), закрытых распределительных устройств (ЗРУ) электростанций и другие.

Технические характеристики

Диапазоны измерений
SF6 Серы гексафторид (Элегаз) 2000-50000 мг/м3
O2 Кислород 10-40% об.
Погрешность измерений
SF6 Серы гексафторид (Элегаз) ±20%
O2 Кислород ±20%
Пороги сигнализации
  • 1 порог - 5 000 мг/м3 SF6 (включение вентиляции 1 при превышении, выключение при снижении концентрации ниже 2 500 мг/м3) или снижении концентрации кислорода ниже 18 % об.
  • 2 порог - 9 000 мг/м3 SF6 (включение вентиляции 2 при превышении, выключение при снижении концентрации ниже  2 500 мг/м3).
  • 3 порог – по заказу потребителя.
Принцип работы Электрохимический, ИК оптический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, USB, Релейный, Токовый 4-20 мА
Диапазон рабочих температур +5...+50°С (или -40...+5°С с термостатом ТС-1)
Исполнение по степени защиты IP54
Питание = 12 В, ~ 220 В
Габариты 190×138×70 мм
Вес 1 кг

Стандартный комплект поставки

  • Газоанализатор ГАНК-4М (элегаз).
  • Комплект ответных разъёмов.
  • Кабель интерфейсный для связи с ПК.
  • Диск программой «SF6.exe».
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.

Дополнительная комплектация, опции
