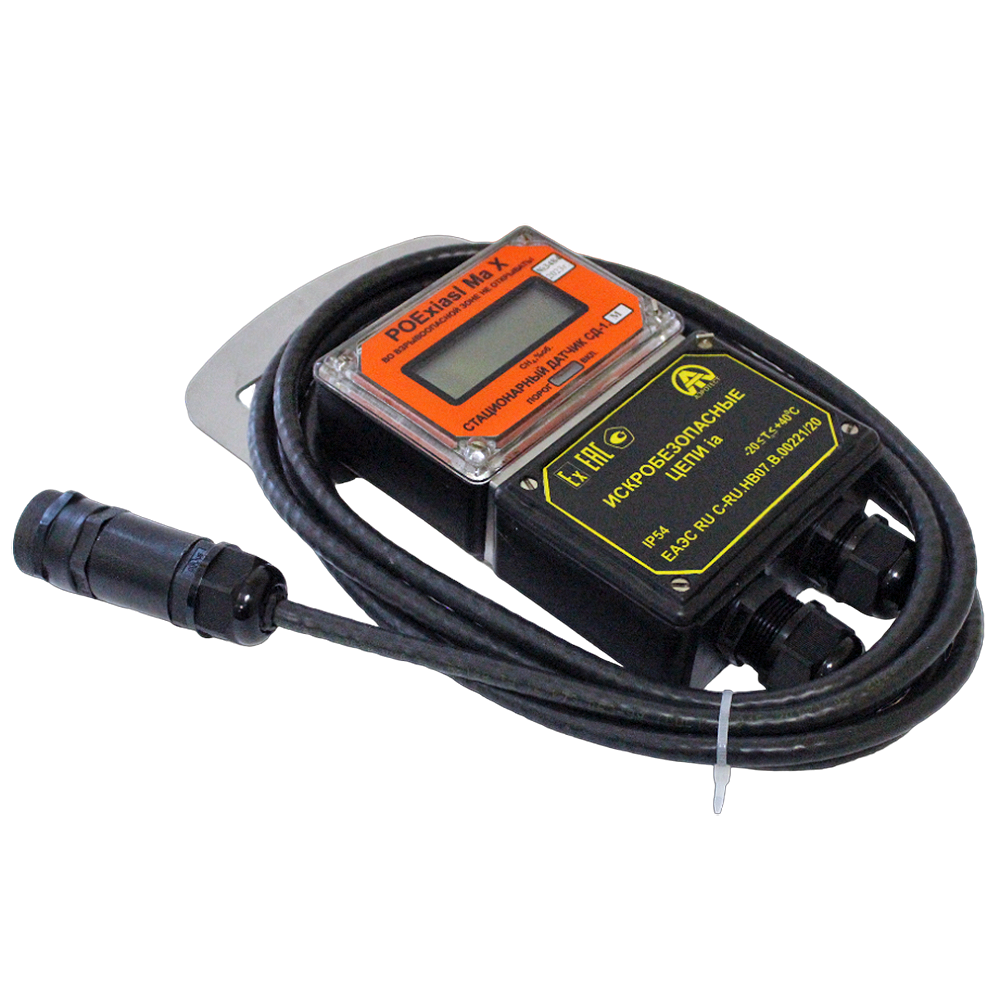

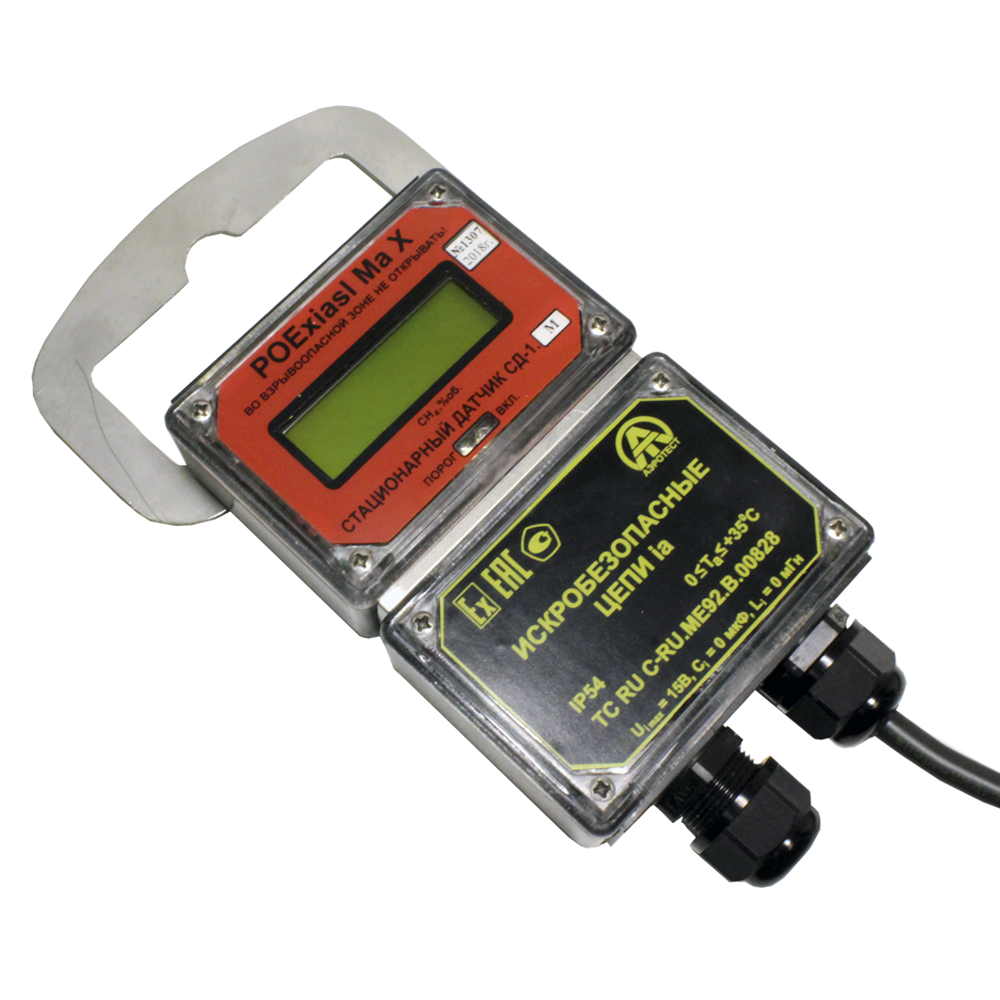

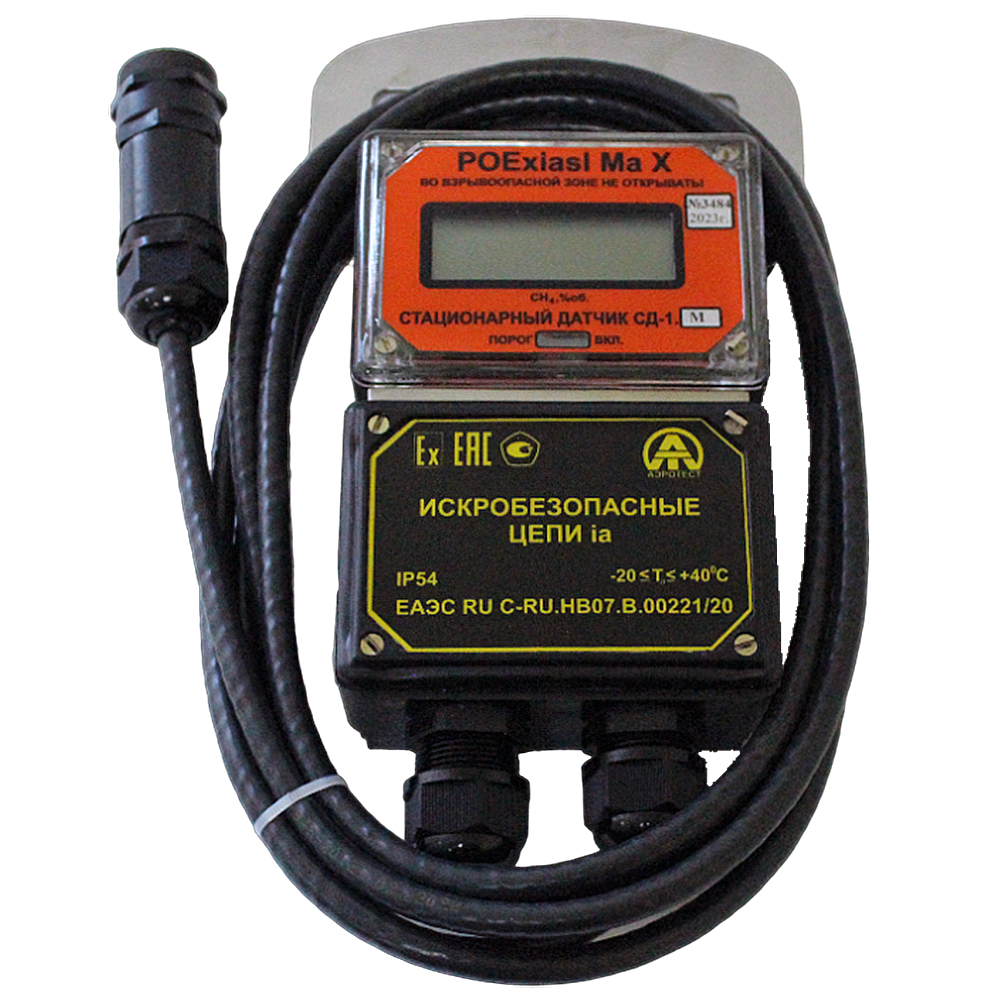

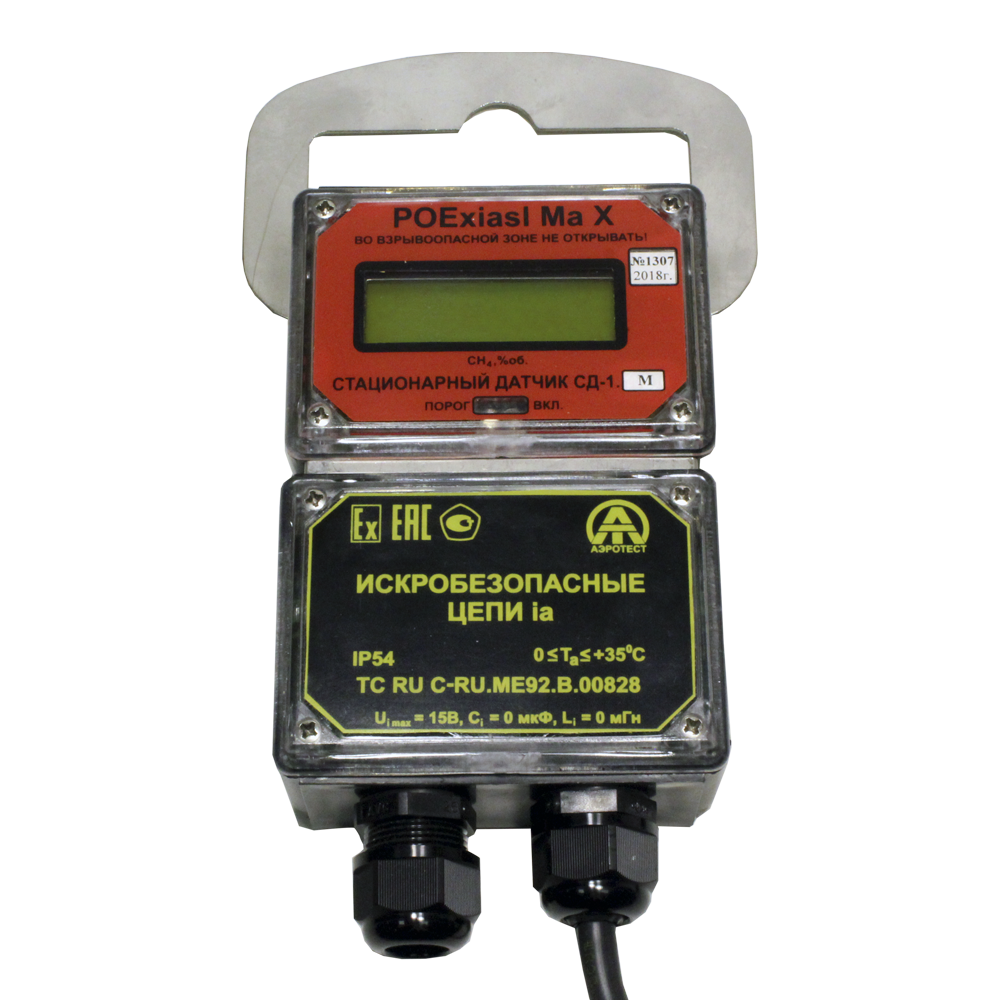

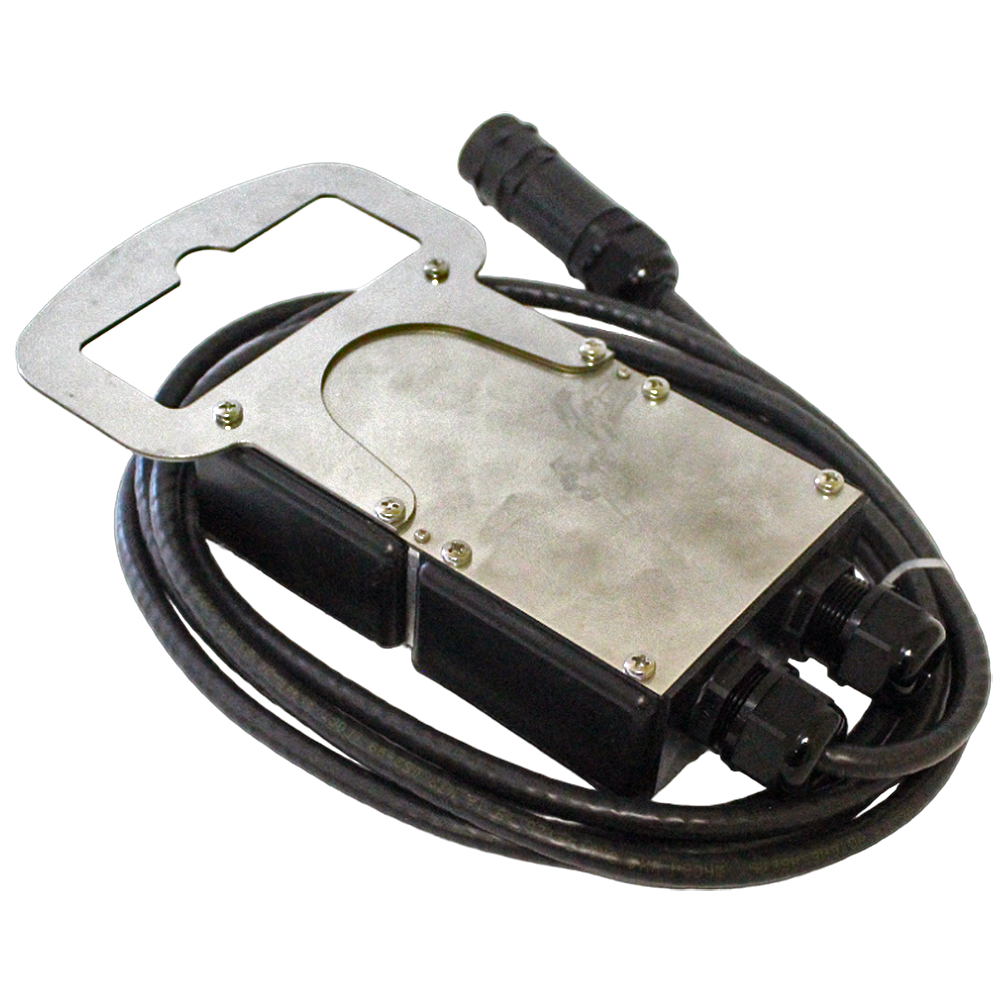

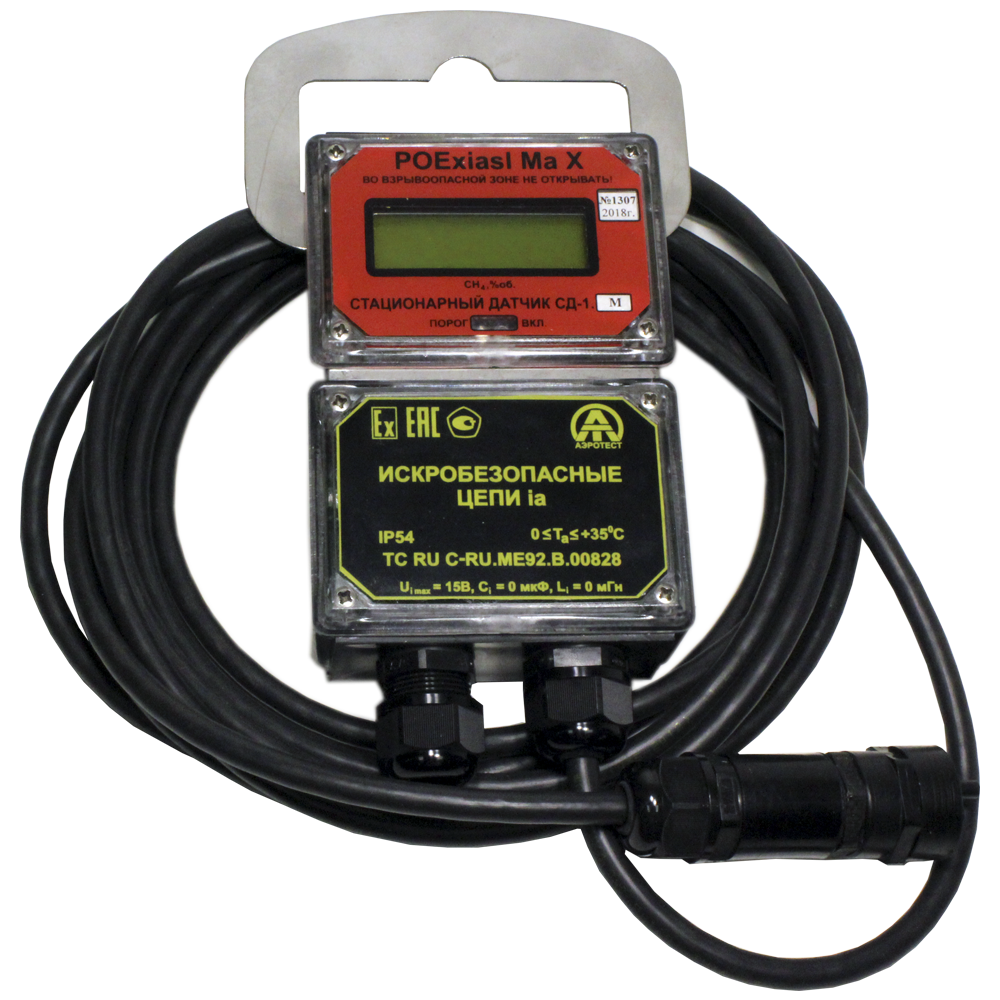

СД-1 газоанализаторы стационарные одноканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: POExiasIX

Описание

Стационарные одноканальные газоанализаторы СД-1 предназначены для непрерывного автоматического контроля метана (СН4), углекислого газа (СО2), токсичных газов (например СО) или кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и для передачи информации об измеренной концентрации в аналоговом и цифровом виде.

Особенности:

  • Датчики СД-1 могут использоваться в качестве самостоятельного измерительного прибора, а также подключаться к различным системам контроля шахтной атмосферы и имеет, как аналоговый выход 0,4-2,0 В, так и цифровой выход RS485 (MODBUS RTU).
  • Съемная конструкция чувствительного элемента СД-1 позволяет размещать его как непосредственно на корпусе датчика, так и выносить его на расстояние до 5 м. Датчики оснащены «сухим» контактом на основе оптореле для управления внешними исполнительными устройствами.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-2,5 % об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-2,0 % об.
CO Углерода оксид (Угарный газ) 0-200 ppm
O2 Кислород 0-30 % об.
Погрешность измерений
CH4 Метан Предел основной абсолютной погрешности ±1 % об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Предел основной абсолютной погрешности ±0,2% об.
CO Углерода оксид (Угарный газ) Предел основной абсолютной погрешности ±6 ppm (в диапазоне 0-100 ppm); ± 10 ppm (в диапазоне 100-200 ppm)
O2 Кислород Предел основной абсолютной погрешности ±0,5 % об.
Принцип работы Термокаталитический, инфракрасный, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Напряжения 0,4-2,0 В, Релейный
Исполнение по степени защиты IP54
Питание = 12 В
Габариты 104x145х44 мм
Вес 600 г

Структура обозначения, пример заказа

СД-1
М
0-2,5

Диапазон измерения, % об.

Контроль метана (см. Варианты исполнения)

Наименование модели

Варианты исполнения

  • СД-1.М (принцип действия - термокаталитический, предназначен для измерения метана)
  • СД-1.Д (принцип действия - инфракрасный, предназначен для измерения углекислого газа)
  • СД-1.Т (принцип действия - электрохимический, предназначен для измерения окиси углерода или кислорода)
