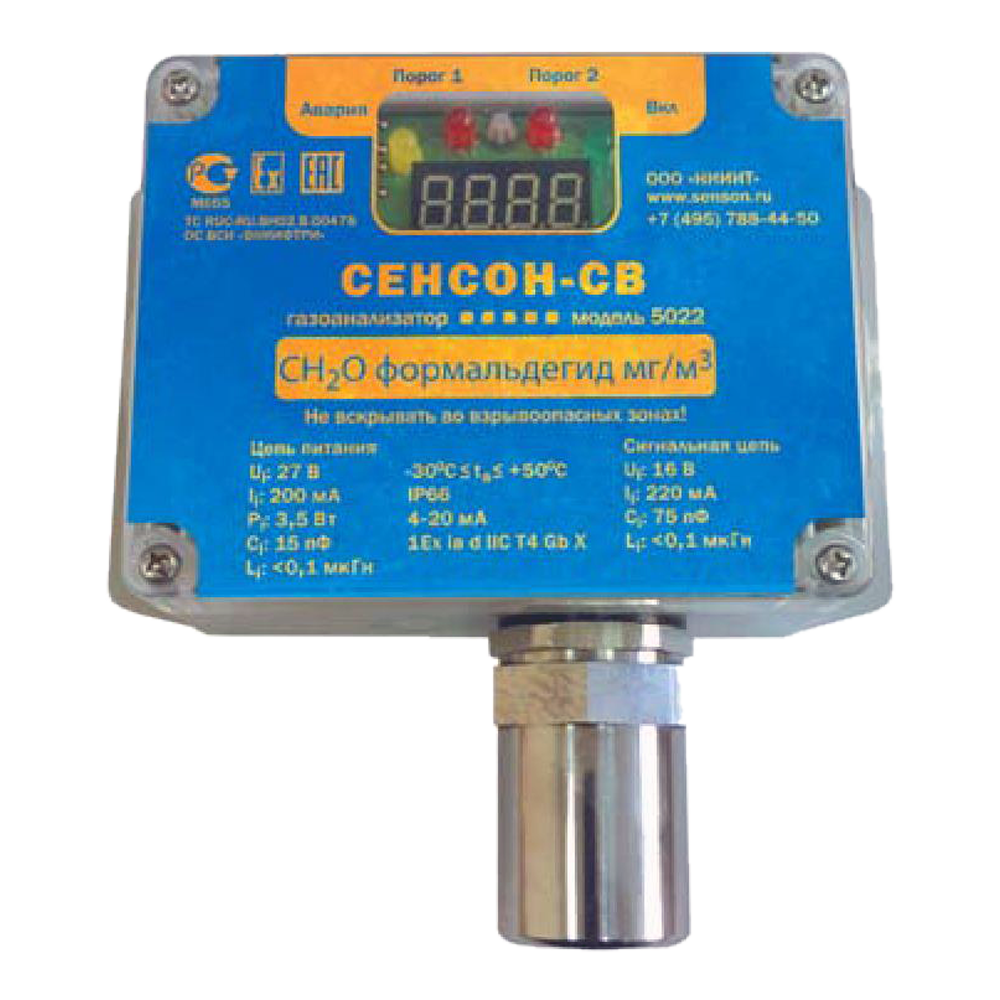

СЕНСОН-СВ-5022 газоанализаторы стационарные в пластмассовых корпусах

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExiadIICT4

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы СЕНСОН-СВ-5022 предназначены для непрерывного контроля концентрации газа в рабочей зоне.

Стационарные газоанализаторы СЕНСОН-СВ-5022 обеспечивают высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Области применения

Газоанализаторы СЕНСОН-СВ-5022 выпускаются во взрывозащищенном исполнении «искробезопасная цепь», с маркировкой 1ExiadIIСT4GbХ. Применяются во взрывоопасных зонах классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

  • В местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
    • На буровых и добывающих платформах.
    • На перекачивающих станциях магистральных нефте- и газопроводов.
    • У резервуаров хранения нефти и нефтепродуктов, сжиженного газа.
  • На предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс.
  • На сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.).
  • На предприятиях пищевой промышленности.
  • В очистных сооружениях.
  • На предприятиях топливно-энергетического комплекса, котельных.
  • В бортовых системах морских и речных судов.
  • На объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.).

Работа приборов основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.

В зависимости от измеряемых веществ, в газоанализаторе используются газочувствительные сенсоры, основанные на различных принципах преобразования:

  • Полупроводниковый - на адсорбции газообразного вещества поверхностью газочувствительного слоя сенсора с изменением электрического сопротивления этого слоя.
  • Электрохимический - на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом.
  • Термокаталитический – на  термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора.
  • Оптический - на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.

Преимущества:

  • Модульное построение.
  • Конструкция исключает возможность непреднамеренных воздействий на измерительные блоки при монтаже газоанализатора и подключении электрических кабелей.
  • Индикатор концентрации целевого газа.
  • Светодиодные индикаторы наличия электропитания и неисправности.
  • Светодиодные индикаторы превышения порогов загазованности.
  • Три электронных ключа для управления внешними устройствами (звуковые, световые и прочие исполнительные механизмы), срабатывающие при превышениях заданных порогов концентрации, а также при неисправности сенсора и при отсутствии электропитания.
  • Звуковое сигнальное устройство.
  • Возможность установки порогов срабатывания и режимов работы устройства в полевых условиях с помощью встроенной клавиатуры.
  • Интеллектуальные измерительные сенсорные модули.
  • Интерфейс «Токовая петля 4-20 мА».

Метрологические характеристики

Измеряемый компонент

Диапазон измерений,
концентрация измеряемого компонента

Пределы основной
относительной погрешности δ %

Азота диоксид

NO2

от 0,01 до 10 мг/м³

±25

от 0,1 до 30 мг/м³

±15

от 10 до 500 мг/м³

±10

Аммиак

NH3

от 0,01 до 10 мг/м³

±25

от 0,1 до 200 мг/м³

±15

от 10 до 1500 мг/м³

±10

Азота оксид

NO

от 0,01 до 5 мг/м³

±25

от 0,1 до 30 мг/м³

±15

от 10 до 1000 мг/м³

±10

Углеводороды

С2–С10

от 50 до 3000 мг/м³

±25

от 0,05 до 1 % об. д.

±10

Этанол

C2H5OH

от 50 до 5000 мг/м³

±25

Водород

H2

от 0,001 до 4 % об. д.

±10

Углерода диоксид

СО2

от 100 до 2000 мг/м³

±20

от 0,01 до 5 % об. д.

±15

от 1 до 100 % об. д.

±10

Кислород

02

от 0,01 – 1 % об. д.

±10

от 0,1 до 30 % об. д.

±5

от 1 до 100 % об. д.

±1

Углерода оксид

СО

от 0,01 до 10 мг/м³

±20

от 0,1 до 300 мг/м³

±10

от10 до 3000 мг/м³

±10

Метанол

CH3OH

от 0,1 до 30 мг/м³

±20

Метан

CH4

от 0,001 до 1 % об. д.

±10

от 0,01 до 5 % об. д.

±10

от 1 до 100 % об. д.

±5

Пропан

C3H8

от 0,001 до 2 % об. д.

±10

Серы диоксид

SO2

от 0,01 до 3 мг/м³

±20

от 1 до 300 мг/м³

±10

Сероводород

H2S

от 0,01 до 3 мг/м³

±20

от 0,1 до 30 мг/м³

±10

от 1 до 200 мг/м³

±10

Формальдегид

H2CO

от 0,1 до 30 мг/м³

±25

Водород хлористый

HCl

от 0,01 до 30 мг/м³

±25

Хлор

Cl2

от 0,01 до 3 мг/м³

±20

от 0,1 до 30 мг/м³

±10

Технические характеристики

Принцип работы Полупроводниковый, Электрохимический, Термокаталитический, Оптический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный, Токовый 4-20 мА
Диапазон рабочих температур -30...+50°С
Исполнение по степени защиты IP66
Питание = 24 В
Габариты 130х144х55 мм
Вес 450 г

Структура обозначения, пример заказа

СЕНСОН
СВ
5022
01
Сl2

Измеряемый компонент (см. Варианты исполнений)

Технологическое исполнение

Модель

Исполнение

Наименование

Варианты исполнения

Наименование

Контролируемый газ

Диапазон концентраций

Тип сенсора

Сенсон-СВ-5022 — ТЦВА.413735.022

1

Сенсон-СВ-5022-С2Н5ОН

C2H5OH

50– 5000 мг/м3

ТК

2

Сенсон-СВ-5022-Сl2

CL2

0,1 – 30 мг/м3

ЭХ

3

Сенсон-СВ-5022-Н2СО

H2CO

0,1 – 30 мг/м3

ЭХ

4

Сенсон-СВ-5022-СО

СО

0,1 – 300 мг/м3

ЭХ

5

Сенсон-СВ-5022-СО2

СО2

0,01 – 5 % об.

ОП

6

Сенсон-СВ-5022-СН -ОП

С2–С10

50 – 3000 мг/м3

ОП

7

Сенсон-СВ-5022-СН-ТК

С2–С10

0,05 – 1 % об.

ТК

8

Сенсон-СВ-5022-SО2

SO2

0,1 – 30 мг/м3

ЭХ

9

Сенсон-СВ-5022-Н2S

H2S

0,1 – 30 мг/м3

ЭХ

10

Сенсон-СВ-5022-С3Н8

C3H8

0,001 – 2 % об.

ТК

11

Сенсон-СВ-5022-СН3ОН

CH3OH

0,1 – 30 мг/м3

ЭХ

12

Сенсон-СВ-5022-СН4 -ОП

CH4

1 – 100 % об.

ОП

13

Сенсон-СВ-5022-СН4 -ТК

CH4

0,01 – 5 % об.

ТК

14

Сенсон-СВ-5022- О2

О2

0,1 - 30% об.

ЭХ

15

Сенсон-СВ-5022-НСl

HCL

0,01 – 30 мг/м3

ЭХ

16

Сенсон-СВ-5022-Н2-ЭХ

H2

0,1 – 4 % об.

ЭХ

17

Сенсон-СВ-5022- Н2 -ТК

H2

0,1 – 4 % об.

ТК

18

Сенсон-СВ-50202- NН3

NH3

0,1 – 200 мг/м3

ЭХ

19

Сенсон-СВ-5022-NО

NO2

0,1 – 30 мг/м3

ЭХ

20

Сенсон-СВ-5022-NО2

NO2

0,1 – 30 мг/м3

ЭХ

Стандартный комплект поставки

  • Газоанализатор СЕНСОН-СВ-5022.
  • Техническая документация.

Дополнительная комплектация, опции

  • Адаптер питания 0,5 А 220/12 В.
  • Приспособление для поверки, комплект.
  • Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления.
  • Преобразователь интерфейса RS-485-USB для связи с ПК.
  • Преобразователь интерфейса UART-USB для связи с ПК.
  • Выносной блок реле.
