СИГМА-1М газоанализаторы взрывоопасных газов и паров стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C4H10 Бутан, C4H10 Изобутан, CH4 Метан, Бензин, Дизельное топливо, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIIBT4

Описание

Газоанализаторы СИГМА-1М предназначены для измерения довзрывных концентраций взрывоопасных газов и паров (метана, пропана, паров бензина и других горючих веществ) в атмосферном воздухе, а также паров бензина в атмосфере азота. Газоанализатор СИГМА-1М может применяться для измерений и подачи аварийной сигнализации при превышении заданного уровня концентрации взрывоопасных веществ в атмосфере взрывоопасных зон, производственных помещений класса B-I, B-Iа и наружных установок класса B-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).

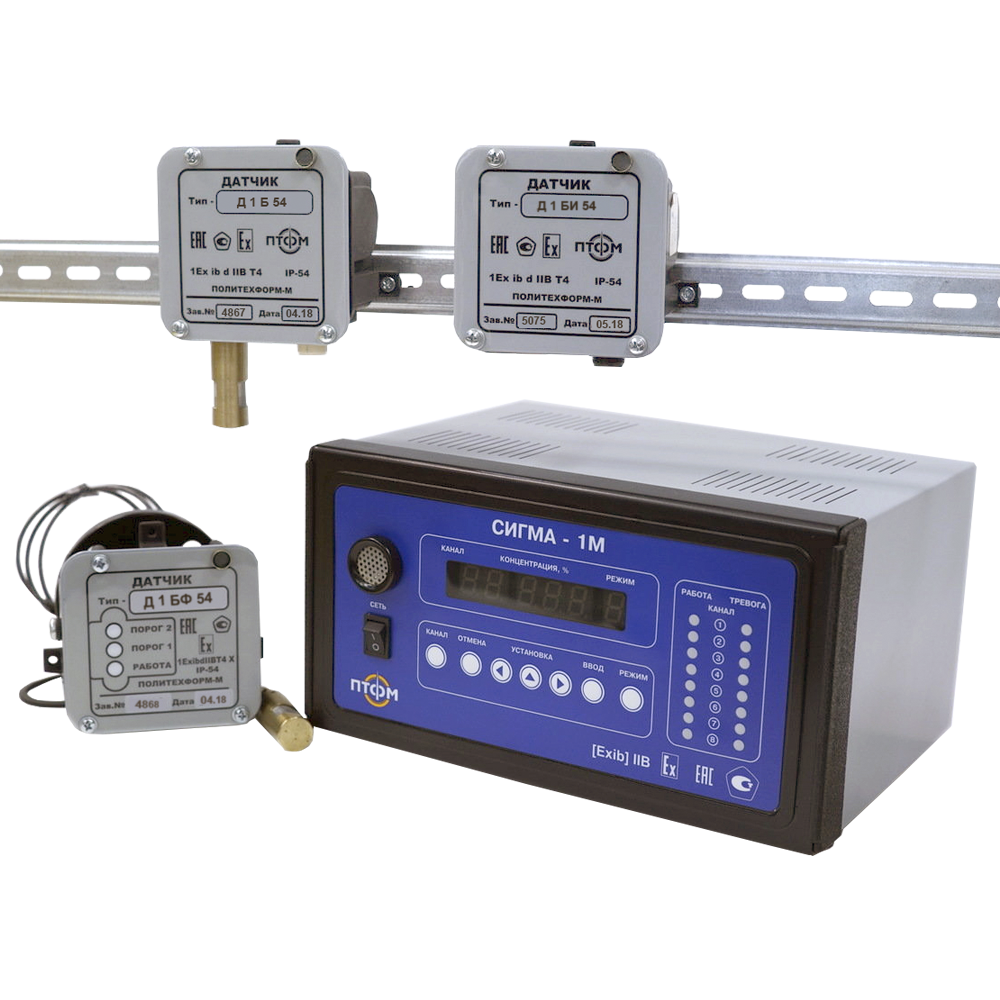

Газоанализатор СИГМА-1М представляет собой стационарный электрический многоблочный измерительный прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта и датчиков газового контроля (от одного до восьми датчиков на один информационный пульт).

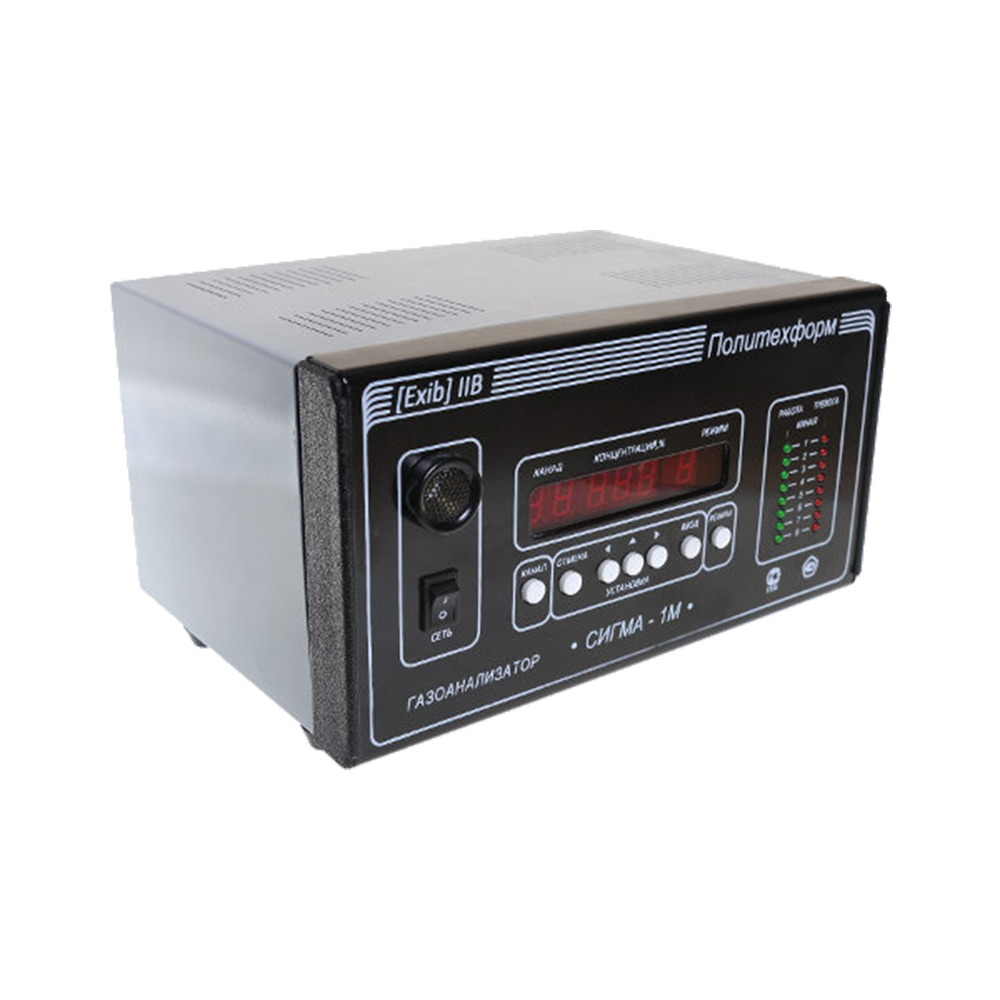

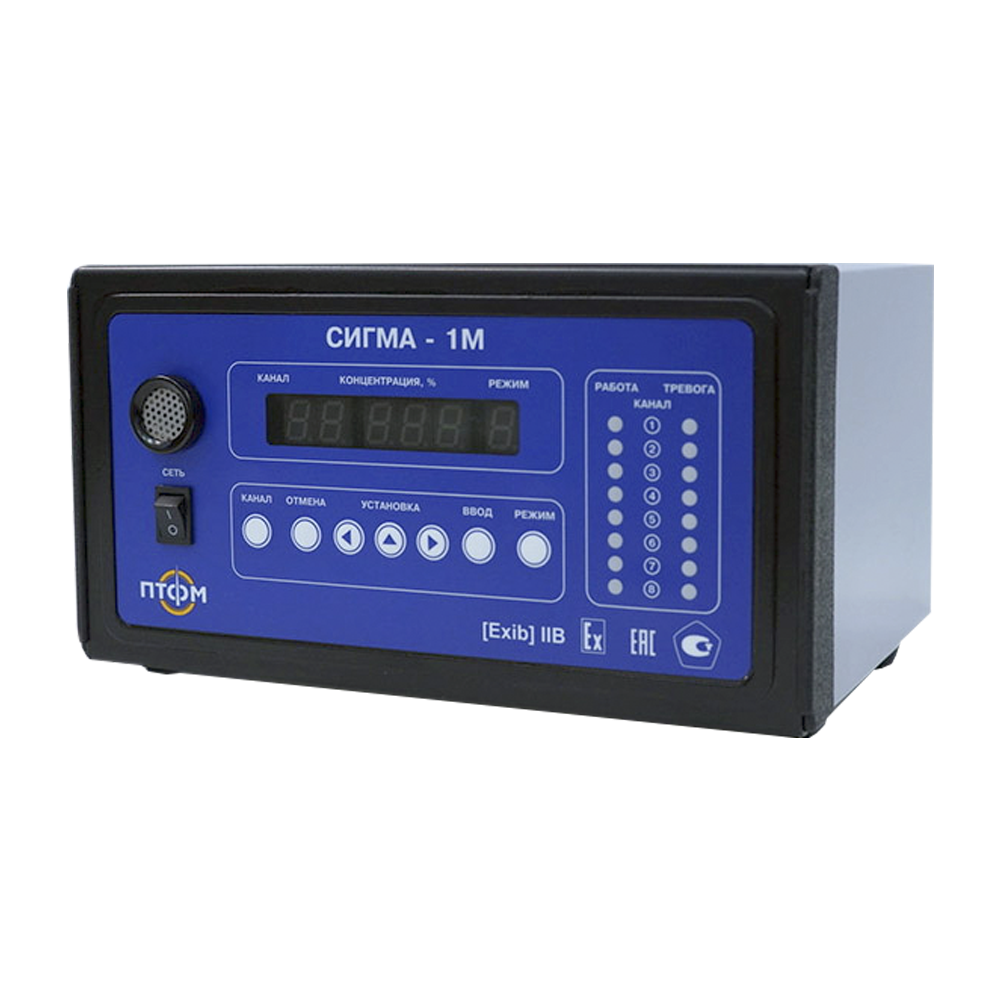

Информационный пульт предназначен для:

  • обеспечения питания датчиков газового контроля;
  • обработки и отображения измерительной информации;
  • установки пороговых значений концентрации взрывоопасных газов и паров;
  • формирования звуковых и световых сигналов оповещения в случае превышения порогов;
  • формирования релейных сигналов управления внешней аппаратурой;
  • передачи измерительной информации в ПЭВМ или на центральный пульт в соответствии с требованиями интерфейса RS485 (или RS232C) по протоколу MODBUS RTU.

Датчики газового контроля предназначены для преобразования концентрации контролируемого газа или паров в нормализованный телеметрический сигнал и передачи его в информационный пульт, а также для обеспечения местной световой сигнализации превышения установленных пороговых значений.

Датчики для газоанализатора СИГМА-1М выпускаются в пластмассовых или силуминовых корпусах в нескольких конструктивных исполнениях:

  • датчик метана, пропана, паров бензина в атмосферном воздухе,
  • датчик паров бензина в атмосфере азота с фланцем для установки на резервуаре,
  • датчик паров бензина в атмосфере азота с фланцем для установки вдали от резервуара.

Газоанализатор СИГМА-1М представляет собой микропроцессорный телеметрический прибор с восемью совмещенными каналами питания и передачи данных. Датчики соединяются с информационным пультом двухпроводными линиями связи длиной до 2000 метров, по которым они получают питание от пульта и осуществляют передачу измерительной информации в пульт в виде непрерывного электрического сигнала с плавно изменяющейся частотой, пропорциональной концентрации взрывоопасных веществ в месте установки датчиков. Информационный пульт обеспечивает поочерёдный приём и обработку поступающих от датчиков частотных сигналов, отображение результатов измерения на цифровом табло и передачу их в ПЭВМ, а также формирует рабочие и аварийные световые, звуковые и релейные сигналы. В датчиках метана, пропана, паров бензина и других горючих газов в атмосферном воздухе применяется термокаталитический сенсор ТКС-1, ТКС-5 или ДТК1-3,0, в датчиках паров бензина в атмосфере азота – полупроводниковый сенсор ПГС-1. Принцип работы датчиков с термокаталитическим сенсором основан на изменении электрического сопротивления материала сенсора датчика вследствие его нагрева за счет тепла, выделяющегося при протекании термохимической реакции горения газа в присутствии катализатора. Компенсация влияния температуры окружающей среды достигается применением в конструкции сенсора пассивного сравнительного элемента, включаемого в мостовую измерительную схему. Датчики с полупроводниковым сенсором относятся к термосорбционным и способны работать как в воздухе, так и при полном отсутствии кислорода – в инертном газе (в частности, в атмосфере азота).

Газоанализатор СИГМА-1М вырабатывает световые и звуковые сигналы оповещения, а также релейные сигналы управления отключающей аппаратурой. Для сигнализации подключения датчиков к каналам предназначены восемь зелёных светодиодов «Работа» на передней панели прибора, каждый из которых может находиться в одном из трёх состояний:

  • Горит непрерывно – к соответствующему каналу подключен датчик;
  • Мигает – в соответствующем используемом канале датчик отсутствует или неисправен;
  • Не горит – в соответствующем канале датчик отсутствует или неисправен, а сам канал не используется.

Для сигнализации превышения установленных пороговых значений концентрации в каналах предназначены восемь красных светодиодов «Тревога» на передней панели прибора, каждый из которых может находиться в одном из трёх состояний:

  • Не горит – концентрация, регистрируемая датчиком в соответствующем канале, меньше значения "Порог 1" (предупреждения);
  • Горит непрерывно – концентрация, регистрируемая датчиком в соответствующем канале, больше значения "Порог 1" (предупреждения), но меньше значения "Порог 2" (срабатывания);
  • Мигает – концентрация, регистрируемая датчиком в соответствующем канале, больше значения "Порог 2" (срабатывания).

Каждое изменение состояния датчиков, подключенных к используемым каналам, сопровождается серией звуковых сигналов. Для управления внешней аппаратурой газоанализатор СИГМА-1М имеет восемь силовых реле (по одному на канал) с переключающими контактами, выведенными на разъём «Отключающая аппаратура». Контакты замыкаются (размыкаются), если концентрация контролируемого вещества превышает установленное значение "Порог 2" (срабатывания) или по другим событиям.

Технические характеристики

Диапазоны измерений
CH4 Метан 0–2,5% об.
C3H8 Пропан 0–50% НКПР
Бензин 0–50% НКПР
Погрешность измерений
CH4 Метан ±0,2% об. (основная абсолютная)
C3H8 Пропан ±5% НКПР (основная абсолютная)
Бензин ±5% НКПР (основная абсолютная)
Пороги сигнализации

2 порога.

  • По метану: 0,5 и 1,0% об.
  • По пропану: 10 и 20% НКПР
  • По парам бензина: 20 и 40% НКПР
Принцип работы Термокаталитический, Полупроводниковый (термосорбционный)
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный
Климатическое исполнение УХЛ4
Диапазон рабочих температур +5 ... +40 °С (для информационного пульта); -40 ... +40 °С (для датчиков)
Исполнение по степени защиты IP54
Питание ~ 220 В
Габариты Информационный пульт - 290 х 190 х 150 мм; Датчик - 118 х 109 х 54 мм
Вес Информационный пульт - 5 кг; Датчик - 0,5 кг

Варианты исполнения

Датчики к газоанализаторам СИГМА-1М изготавливаются в следующих вариантах:

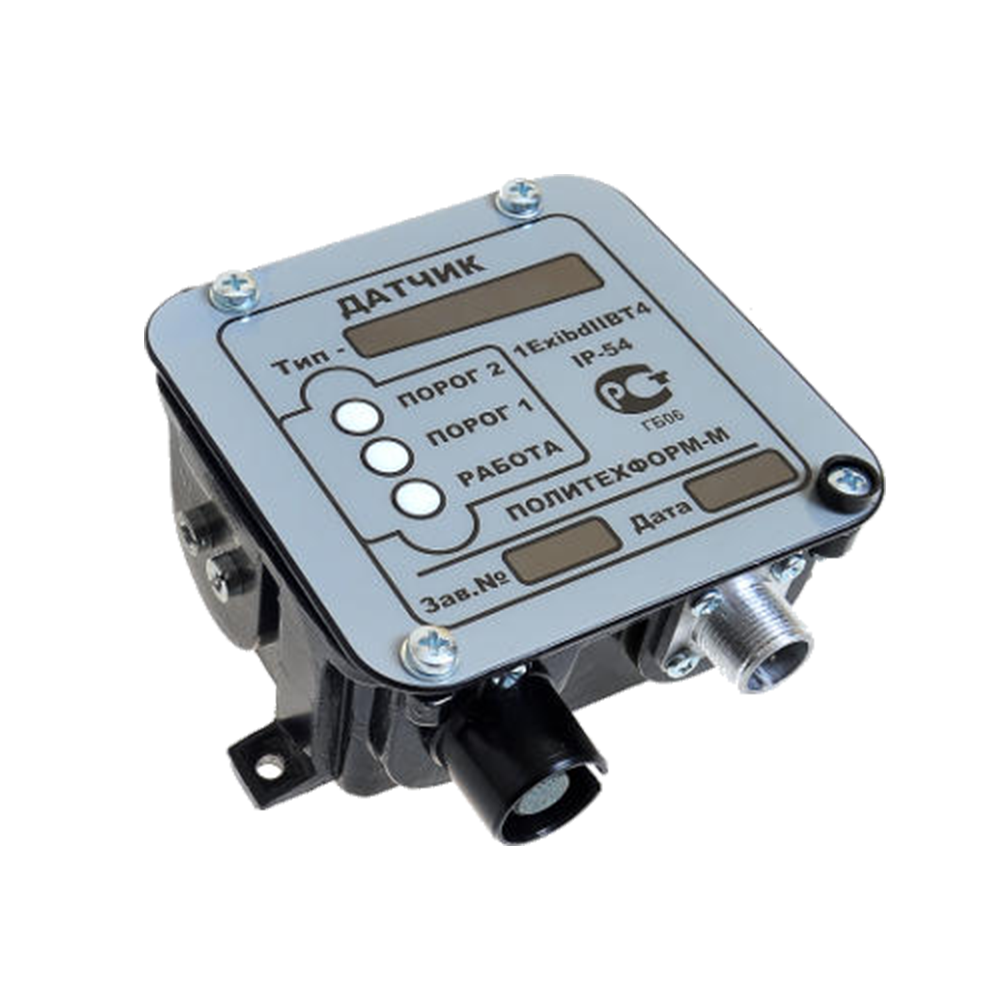

  • Д1М исп.1 датчик метана в атмосфере воздуха в силуминовом корпусе
  • Д1П исп.1 датчик пропана в атмосфере воздуха в силуминовом корпусе
  • Д1Б исп.1 датчик паров бензина в атмосфере воздуха в силуминовом корпусе

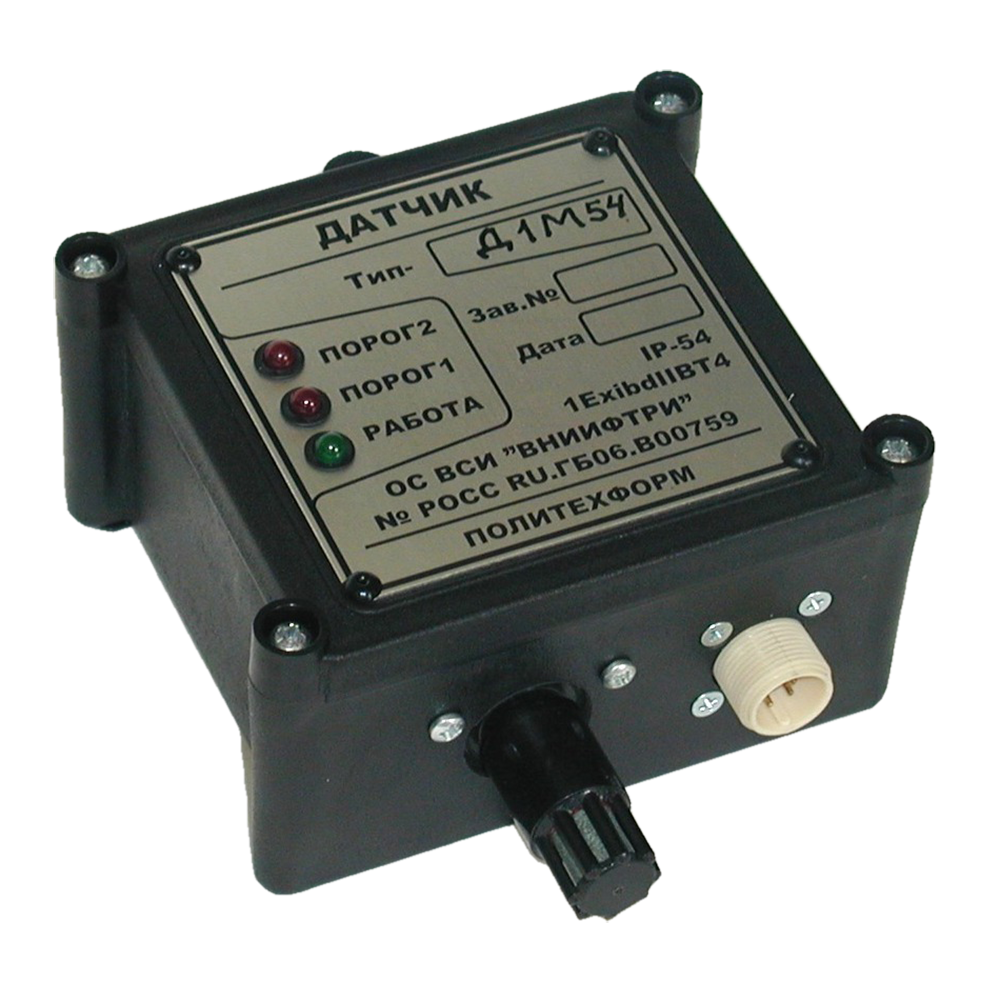

  • Д1М исп.2 датчик метана в атмосфере воздуха в пластмассовом корпусе
  • Д1П исп.2 датчик пропана в атмосфере воздуха в пластмассовом корпусе
  • Д1Б исп.2 датчик паров бензина в атмосфере воздуха в пластмассовом корпусе

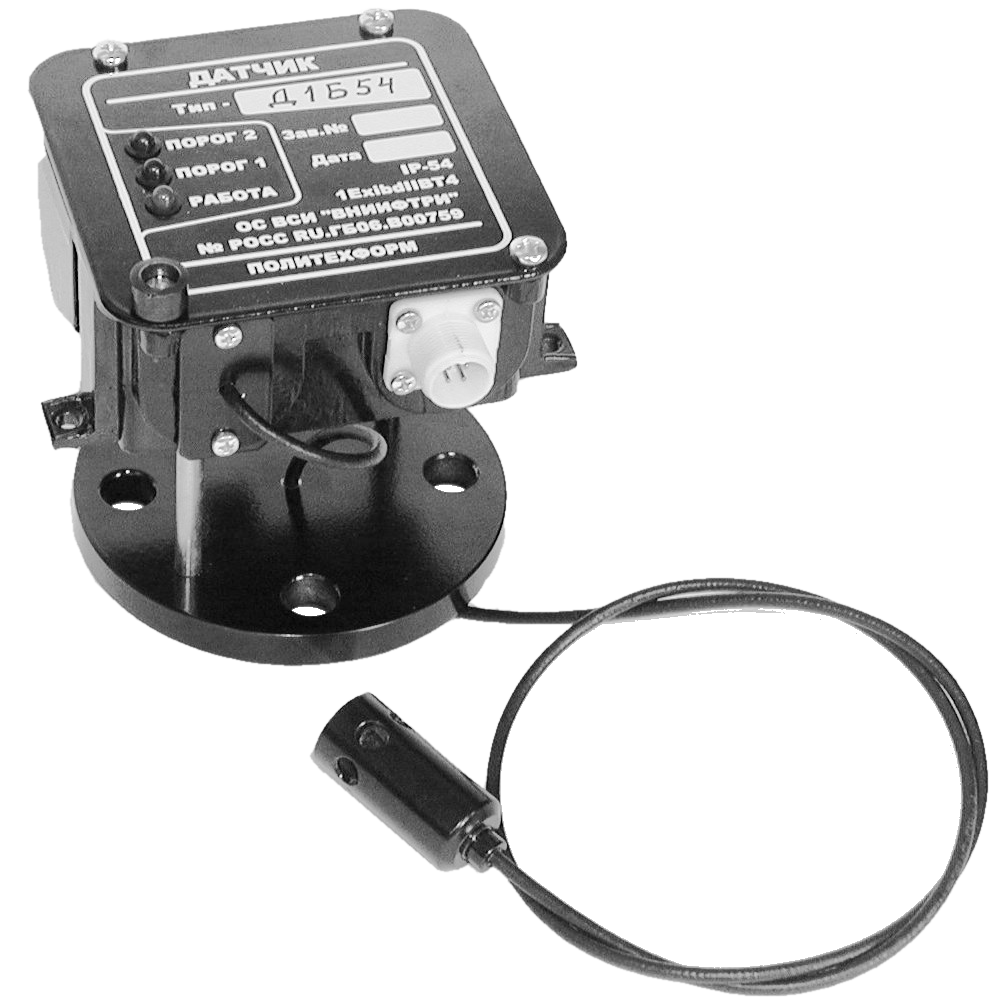

  • Д1БФ исп.1 датчик паров бензина в атмосфере азота с фланцем для монтажа на резервуаре в силуминовом корпусе

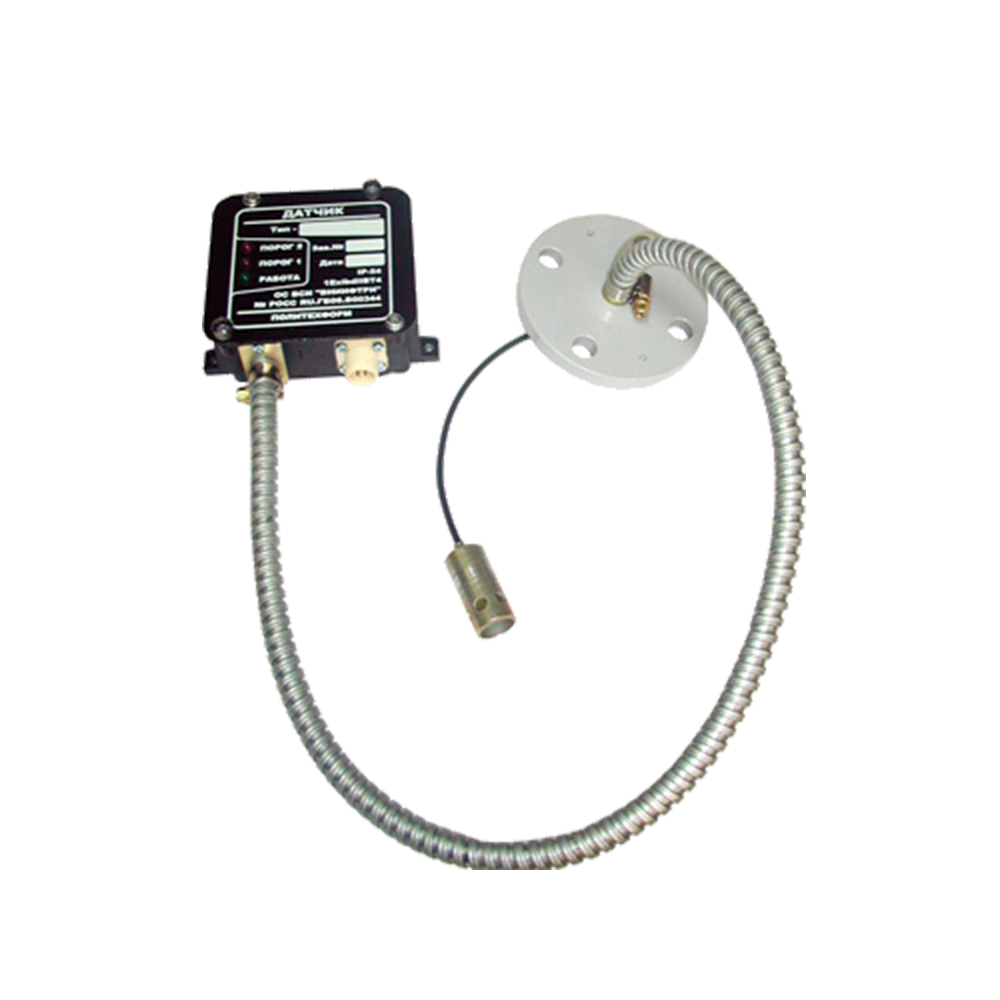

  • Д1БФМ исп.1 датчик паров бензина в атмосфере азота с фланцем и металлорукавом для монтажа вне резервуара в силуминовом корпусе

Стандартный комплект поставки

  • Информационный пульт – 1 шт.
  • Датчик – от 1 до 8 шт.
  • Приспособление для поверки (штуцер) – 1 шт.
  • Ключ к замку управления доступом – 1 шт.
  • Вилка DB25M (для монтажа искробезопасных цепей) – 1 шт.
  • Гнездо DB25F (для монтажа отключающей аппаратуры) – 1 шт.
  • Вилка DB9M (для подключения к компьютеру) – 1 шт.
  • Гнездо ОНЦ-РГ-09-4/14-Р15 (для монтажа датчиков IP54) – кол-во соответствует количеству датчиков в заказе
  • Предохранитель ВП1-1 2,0 А 2 – 2 шт.
  • Руководство по эксплуатации (техническое описание, инструкция по эксплуатации, формуляр, методика поверки) – 1 шт.
