СТМ-10 сигнализаторы горючих газов стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 10

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H2 Ацетилен, C2H3CL Хлорэтен (Винилхлорид), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O2 Этановая кислота (Уксусная кислота), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H5NO2 Нитроэтан, C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C3H8O Пропан-2-ол (Изопропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H8O Тетрагидрофуран, C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H11N Диэтиламин, C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 1,3-Пентадиен (Пиперилен), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C6H5NO2 Нитробензол, C6H6 Бензол, C6H6CO Бензальдегид, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C9H20 Нонан, C10H22 Декан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO Углерода оксид (Угарный газ), H2 Водород, Бензин, Газ природный, Дизельное топливо, Керосин, Растворители, Скипидар, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): Совокупность горючих газов и паров

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): 37786,00-449932,00 руб.

Описание

Сигнализаторы СТМ-10 предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнала о превышении установленных пороговых значений. Поверочным компонентом, в зависимости от исполнения, является метан (CH4) или гексан (C6H14).

Перечень веществ, контролируемых сигнализаторами СТМ-10.

Область применения газосигнализаторов СТМ-10: контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности в условиях макроклиматических районов с умеренным и холодным или тропическим влажным климатом, а также плавучих буровых установок, объектов речного и морского транспорта в условиях макроклиматических районов с умеренно-холодным и тропическим морским климатом.

Принцип действия стационарных газоанализаторов СТМ-10 (термохимический) основан на измерении теплового эффекта от окисления горючих газов и паров на каталитически активном чувствительном элементе, дальнейшем преобразовании полученного сигнала в модуле МИП и выдачи сигнала о превышении установленных пороговых значений концентрации.

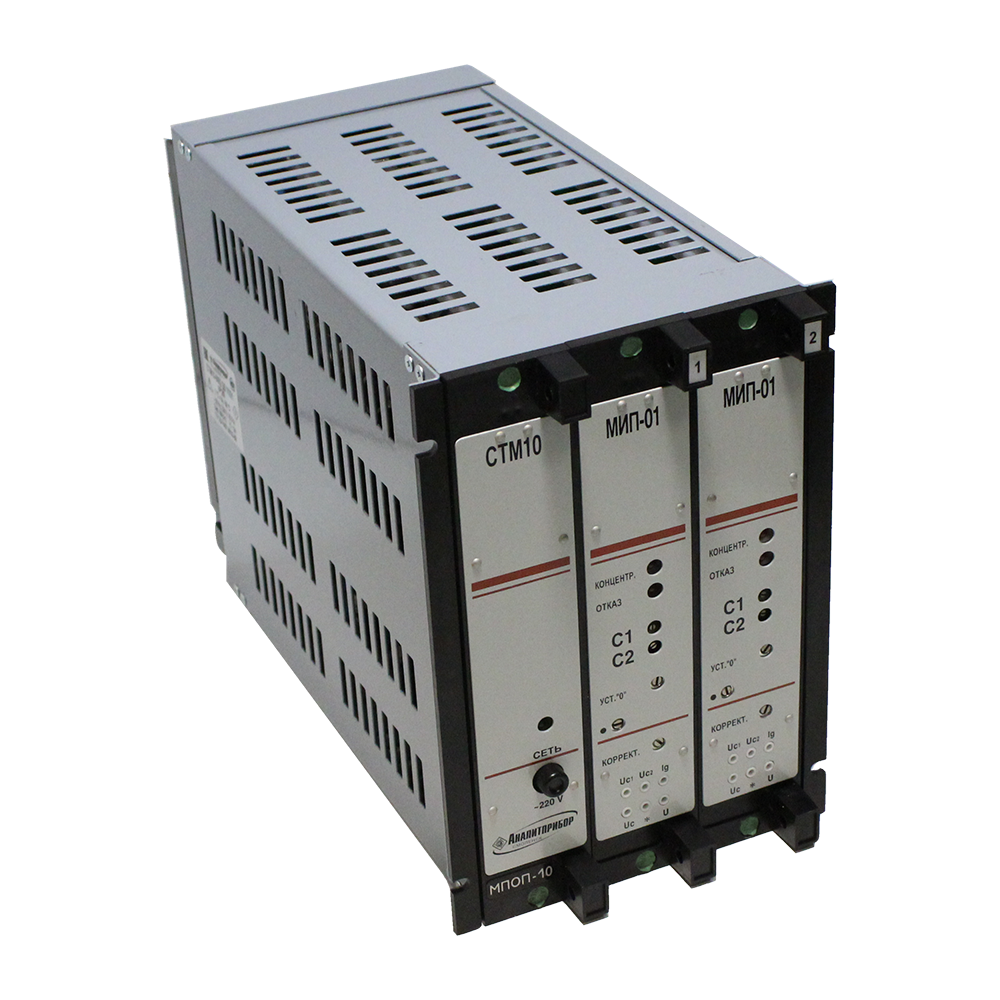

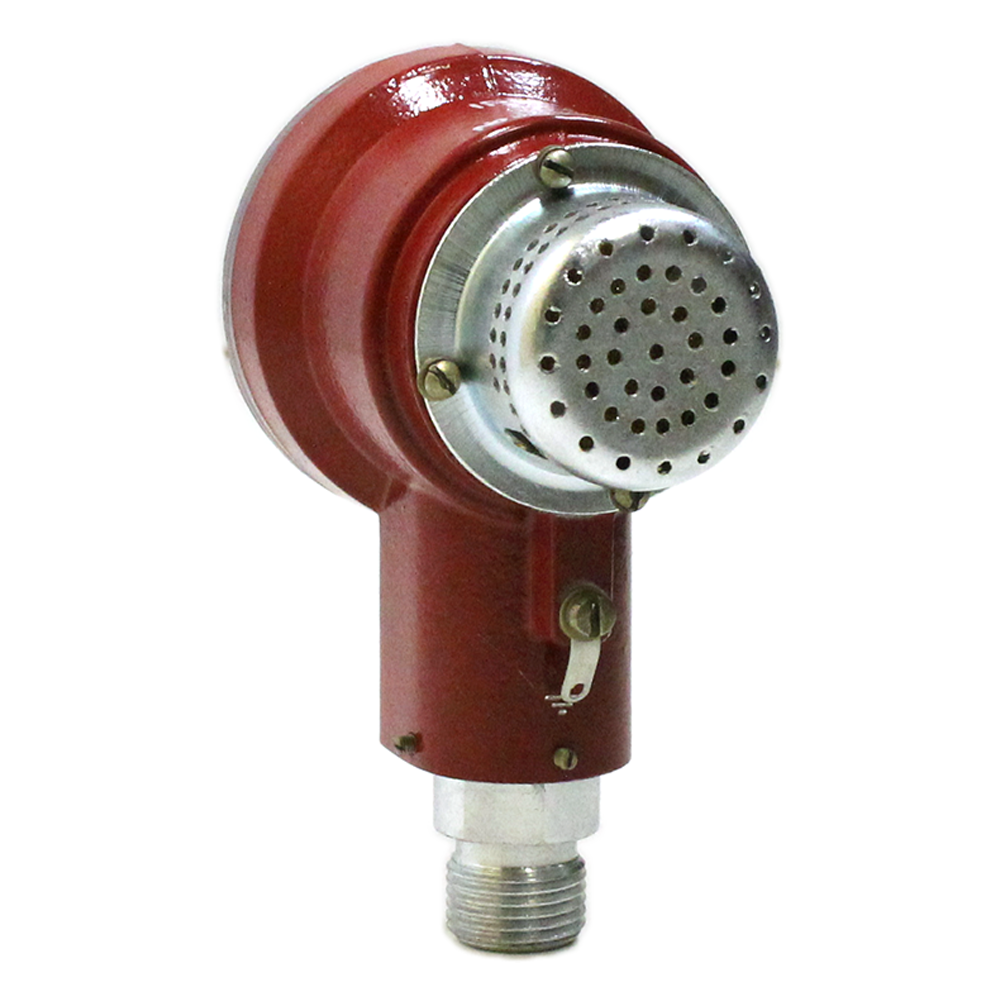

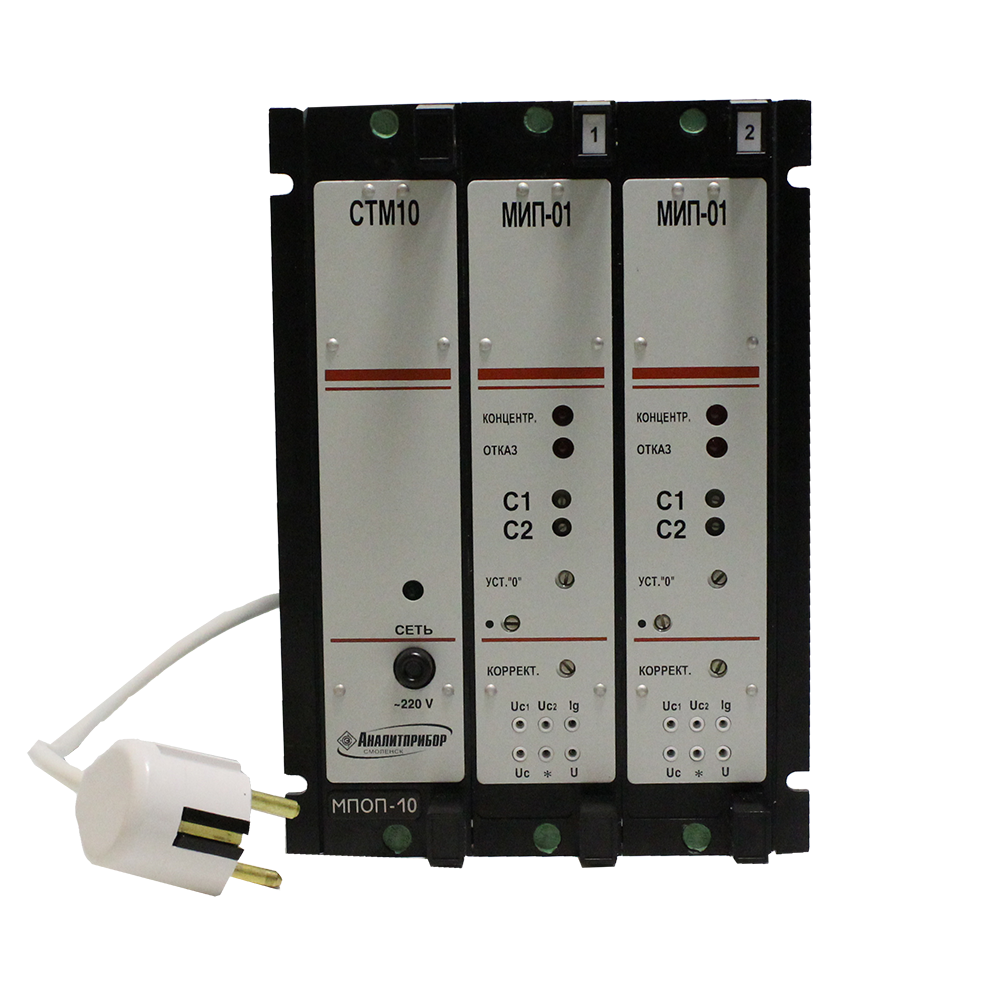

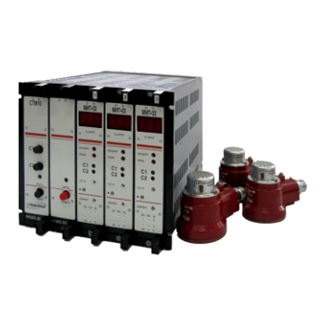

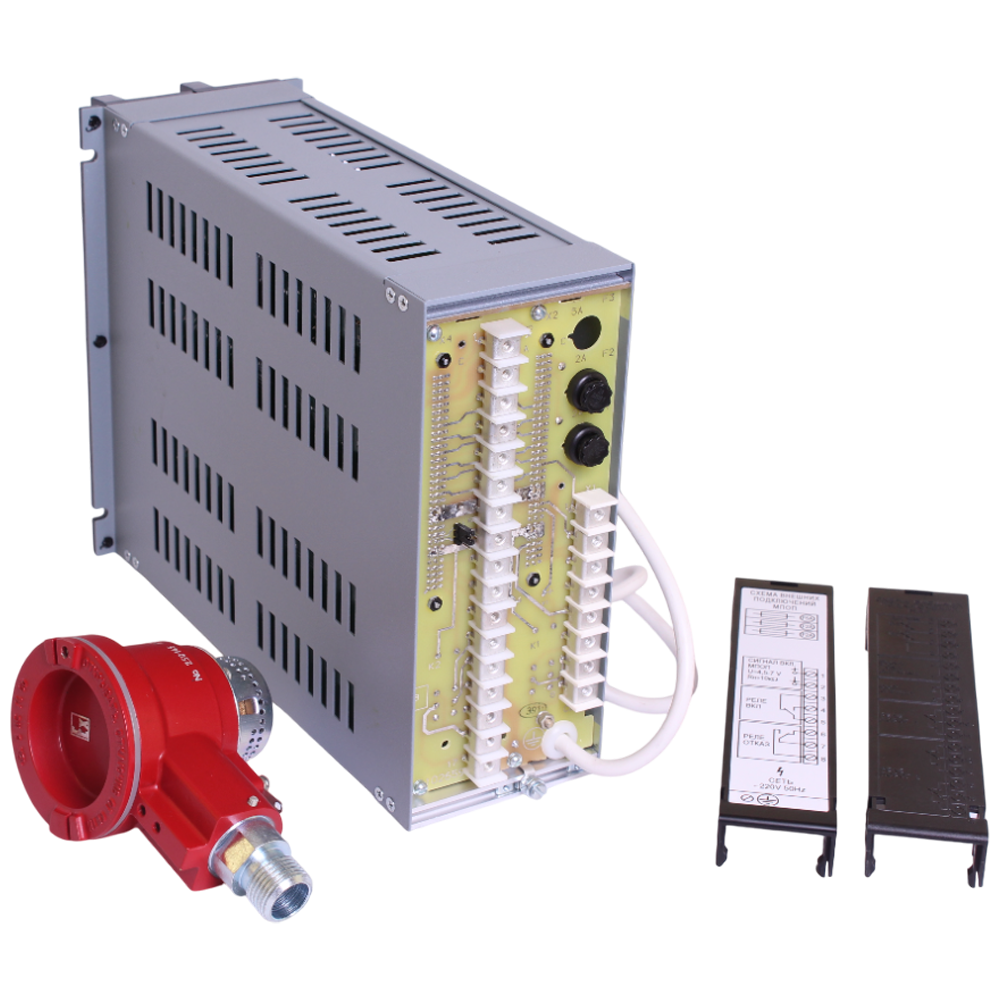

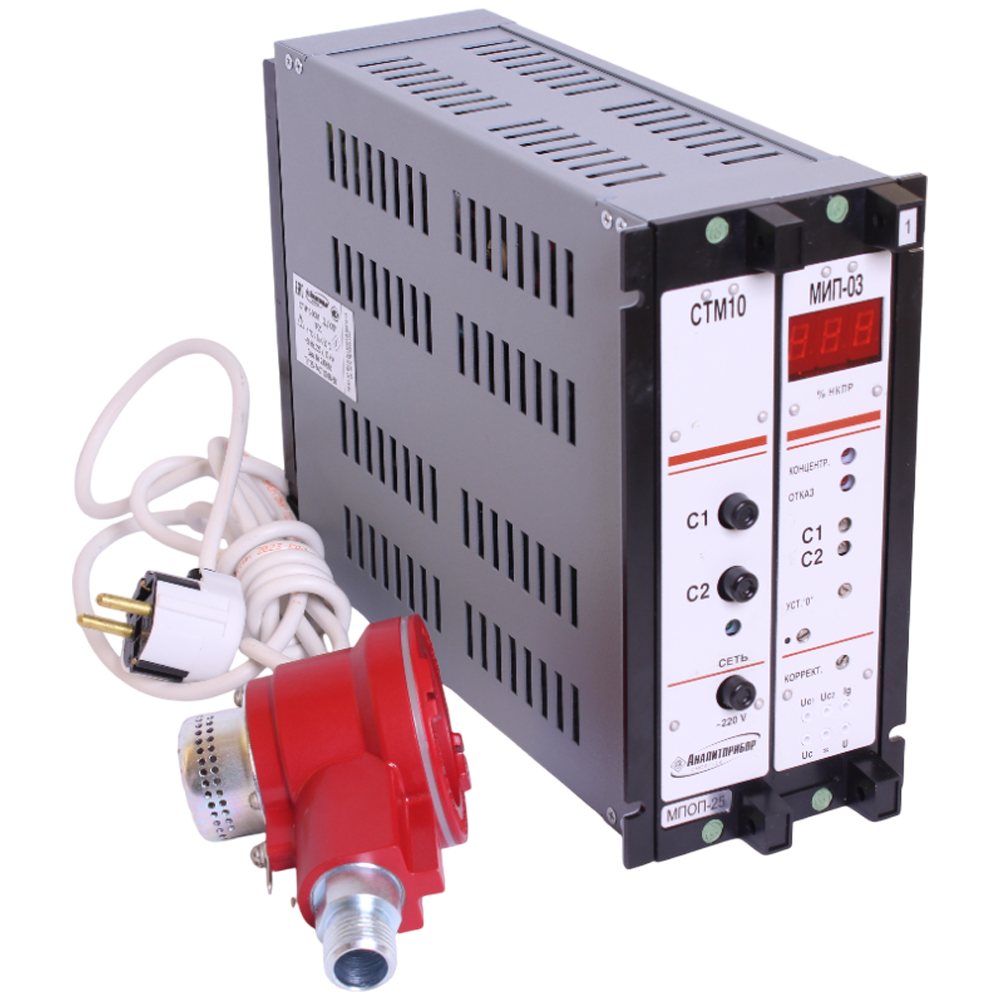

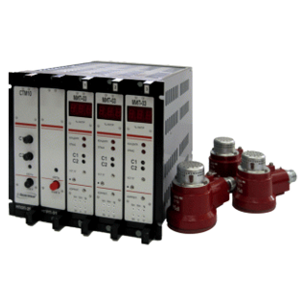

Сигнализаторы СТМ-10 состоят из: блока сигнализации и питания (БСП), включающего в себя модули измерительных преобразователей (МИП), модуль преобразователя основного питания (МПОП) и модуль преобразователя резервного питания (МПРП); и подключаемых к нему от одного до десяти выносных датчиков (ВД) или выносных блоков датчиков (БД). Количество ВД (БД), модулей МИП, а также наличие или отсутствие МПРП зависит от исполнения сигнализаторов. Модификации с диффузионной подачей пробы комплектуются выносными датчиками ВД, модицикации с принудительной подачей - выносными блоками датчиков БД.

ВД (БД) к БСП подключаются 4-х проводным кабелем с сечением жилы не менее 1,5 мм2 и с сопротивлением жилы не более 10 Ом.

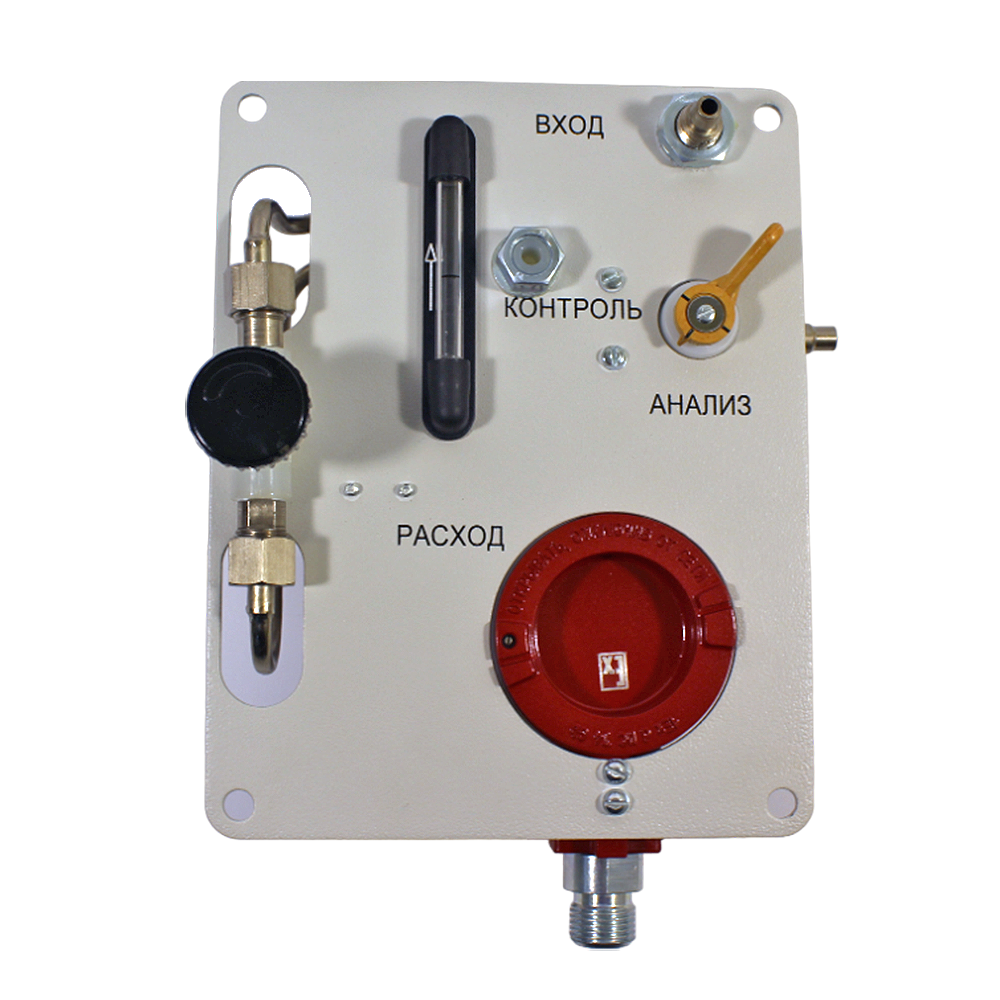

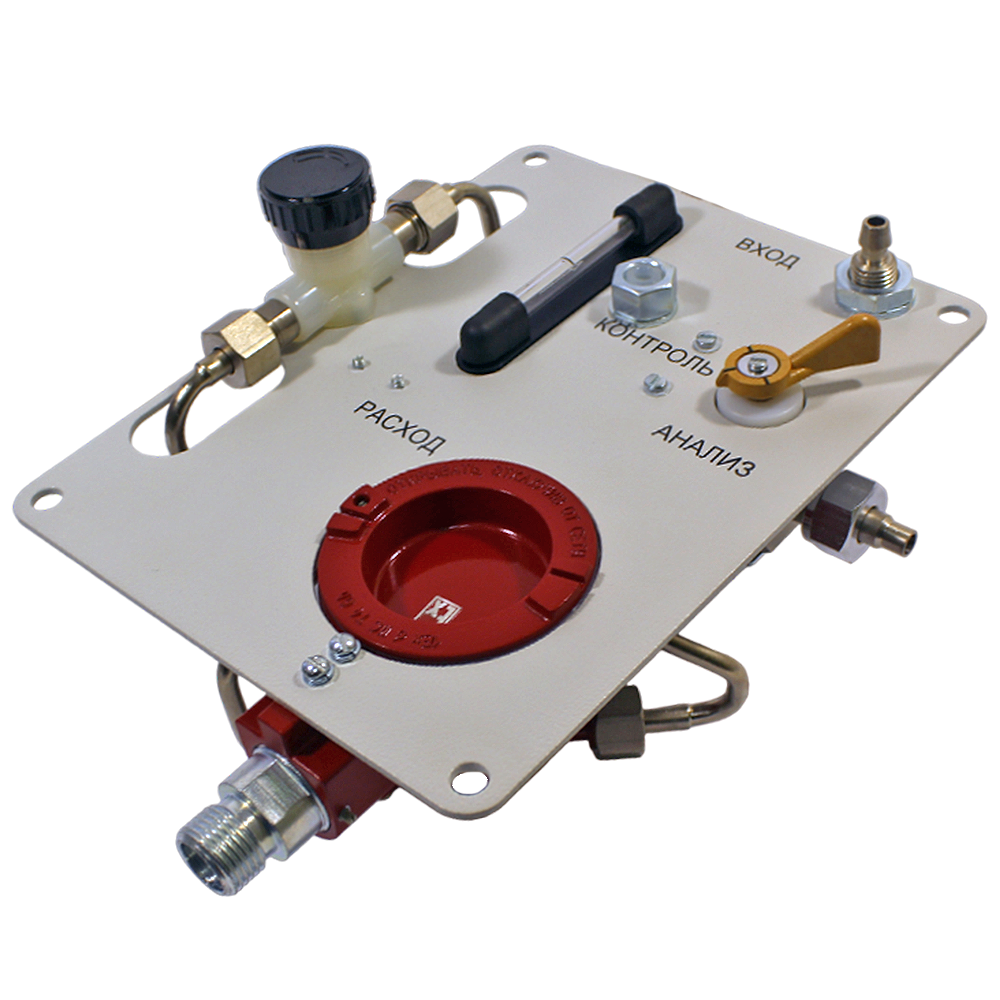

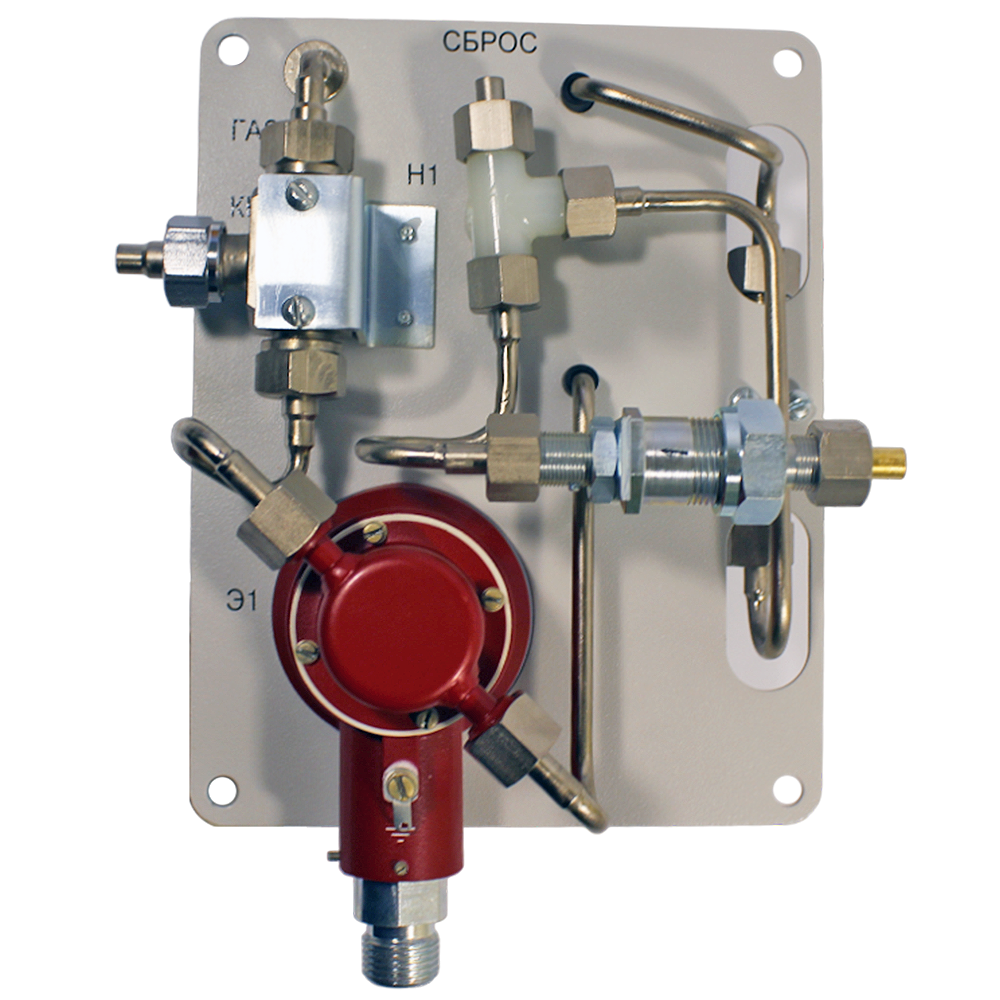

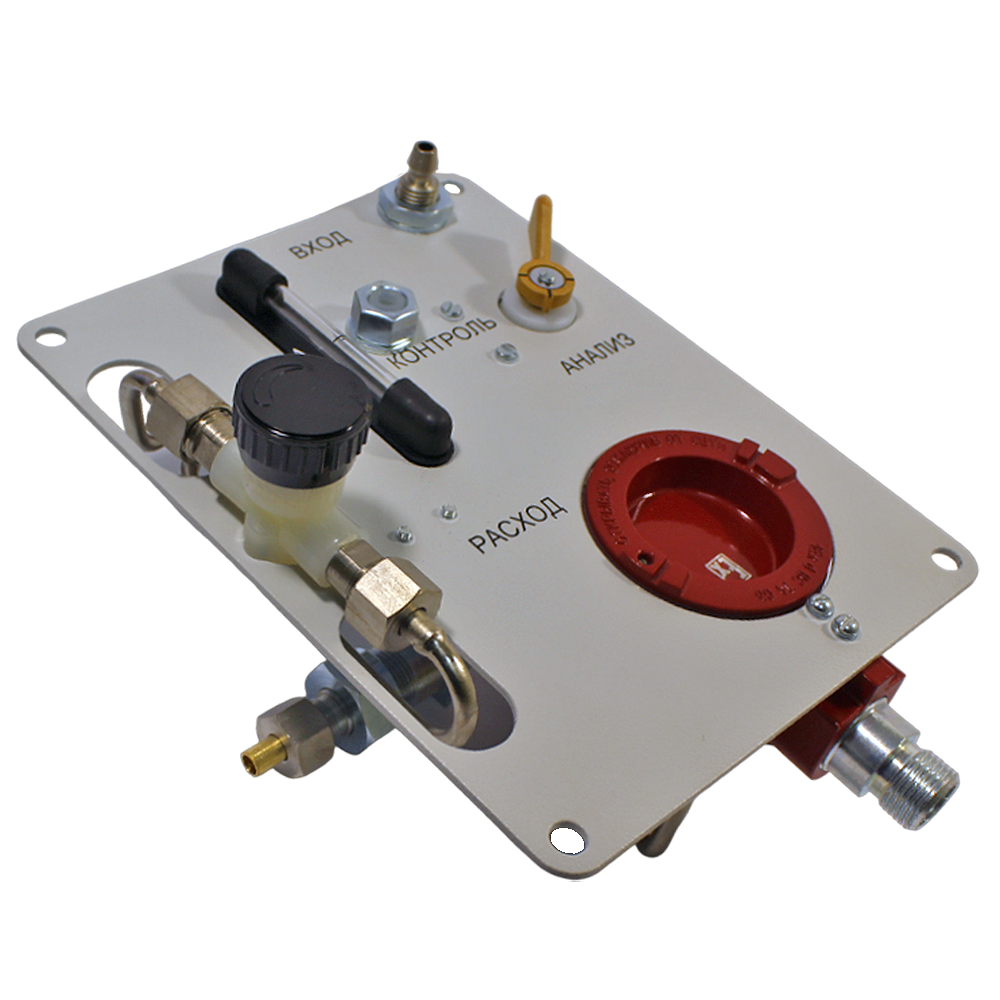

В БД используется тот же ВД, что и в сигнализаторах с диффузионным отбором пробы, но вместо защитного кожуха на датчик устанавливается специальный колпак, через штуцеры которого подается контролируемая среда. БД выполнен в виде панели для щитового монтажа. На панели размещены датчик, кран трехходовой, индикатор расхода, эжектор воздушный, вентиль запорно-регулирующий и фильтр. Принудительная подача пробы обеспечивается воздушным эжектором, питающимся от линии сжатого воздуха, присоединяемой к ниппелю на обратной стороне панели блока датчика.

ВД и БД в составе сигнализаторов СТМ-10 предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты. БСП должен устанавливаться за пределами взрывоопасной зоны.

Сигнализаторы СТМ-10 обеспечивают выполнение следующих функций:

  • Выдачу сигнализации "ПОРОГ1" - непрерывной световой сигнализации красного цвета "КОНЦЕНТР" по каждому каналу, когда содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации «ПОРОГ1».
  • Выдачу сигнализации "ПОРОГ2" - прерывистой световой сигнализации красного цвета "КОНЦЕНТР" по каждому каналу, когда содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации «ПОРОГ2».
  • Выдачу прерывистой световой сигнализации красного цвета "ОТКАЗ" о наиболее вероятной неисправности сигнализаторов (обрыв чувствительных элементов ВД).

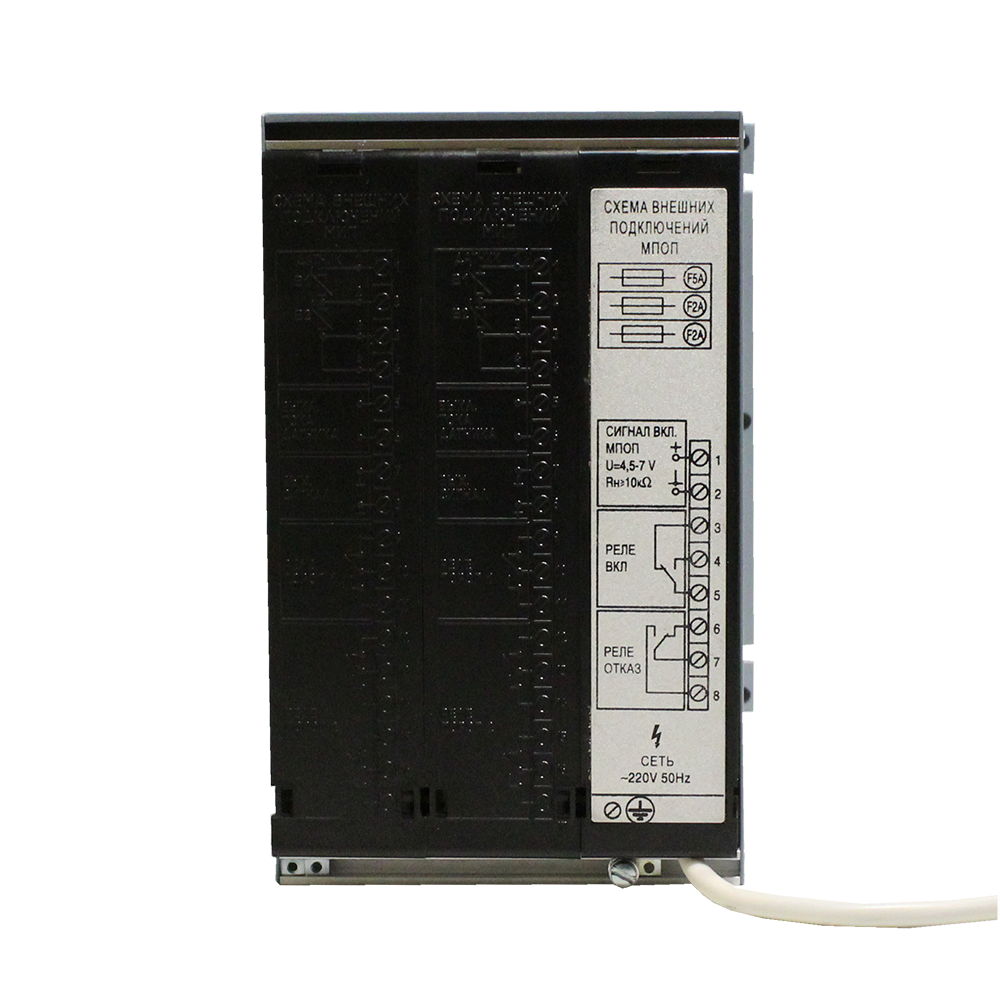

  • Переключение контактов для коммутации внешних цепей сигнализации при срабатывании сигнализации "ПОРОГ1" (одна группа контактов на каждом канале), "ПОРОГ2" (две группы контактов на каждом канале).
  • Переключение контактов для коммутации внешних цепей сигнализации неисправности "ОТКАЗ" (две группы контактов на блоке питания).
  • Переключение контактов для коммутации внешних цепей сигнализации "ВКЛЮЧЕНО" при включении сигнализатора (кроме сигнализаторов в "морском" исполнении).
  • Индикацию измеренного значения концентрации (в модификациях с цифровой индикацией).

Сигнализаторы СТМ-10 оснащены:

  • Устройством для контроля их исправности, срабатывающее при обрыве (перегорании) чувствительных элементов датчиков.
  • Устройством для выдачи сигнала во внешнюю цепь о состоянии сигнализаторов (включен, отключен): напряжения постоянного тока, «сухих» контактов реле "ВКЛЮЧЕНО".
  • Устройством для дистанционного отключения датчиков.
  • Устройством подстройки нуля измерительного преобразователя и выдачи сигнала для проверки порогового устройства, обеспечивающее при отсутствии определяемого компонента изменение сигнала на выходе измерительного преобразователя, соответствующее концентрации от 0 до 50 % НКПР.

В модификациях СТМ-10 с индексом «Р» в обозначении предусмотрена возможность перехода на резервное питание от источника постоянного тока напряжением 24 В при пропадании основного напряжения питания переменного тока 220 В, 50 Гц. Переключение на резервное питание происходит автоматически, время переключения - не более 1 мин. После переключения напряжение питания для МИП вырабатывает МПРП, построенный по схеме двухтактного преобразователя напряжения с гальванической развязкой.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-50% НКПР (по поверочному компоненту)
Погрешность измерений
Сумма горючих газов ±5% НКПР (по поверочному компоненту - метану) или ±7,5% НКПР (по поверочному компоненту - гексану)
Пороги сигнализации

Два порога в диапазоне от 5 до 50 % НКПР (от 10 до 30 % НКПР для морского исполнения). Заводские настройки порогов: 7 % НКПР и 11 % НКПР (с поверкой по метану); 10 % НКПР и 15 % НКПР (с поверкой по гексану).

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Встроенный побудитель расхода
Выходные сигналы Напряжения 0-1 В, Токовый 4-20 мА
Климатическое исполнение УХЛ1, УХЛ3.1
Диапазон рабочих температур +1...+50°С (для БСП и БД), -45...+50°С (для низкотемпературных БСП), -60...+50 °С (для ВД)
Исполнение по степени защиты IP20, IP54
Питание = 24 В, ~ 220 В
Габариты БСП - от 100 х 202 х 282 мм до 460 х 202 х 282 мм; ВД - 137 х 77 х 71 мм; БД - 235 х 130 х 300 мм
Вес БСП - от 2,1 кг до 12 кг; ВД - 0,6 кг; БД - 3 кг

Структура обозначения, пример заказа

СТМ-10
0001
Р
Д
Ц
Н
Г
М

Шифр "морского" исполнения (соответствует Правилам Морского и Речного Регистров)

Шифр модификации с поверкой по гексану

Шифр низкотемпературного исполнения блока питания и сигнализации (только для модификаций без цифровой индикации);

Шифр наличия цифровой индикации на БСП (Ц - есть, Б - нет)

Шифр способа подачи пробы (Д - диффузионный, П - принудительный)

Шифр модификации с резервным блоком питания (только при нечетном числе каналов)

Количество каналов (выносных датчиков или блоков датчиков), от 1 до 10

Наименование модели

Стандартный комплект поставки

  • Сигнализатор СТМ-10.
  • Комплект ЗИП.
  • Комплект монтажных частей.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Вентиль точной регулировки ИБЯЛ.306249.011.
  • Индикатор расхода ИБЯЛ.418622.003-01.
  • Баллоны с ГСО-ПГС для корректировки и поверки сигнализаторов.
