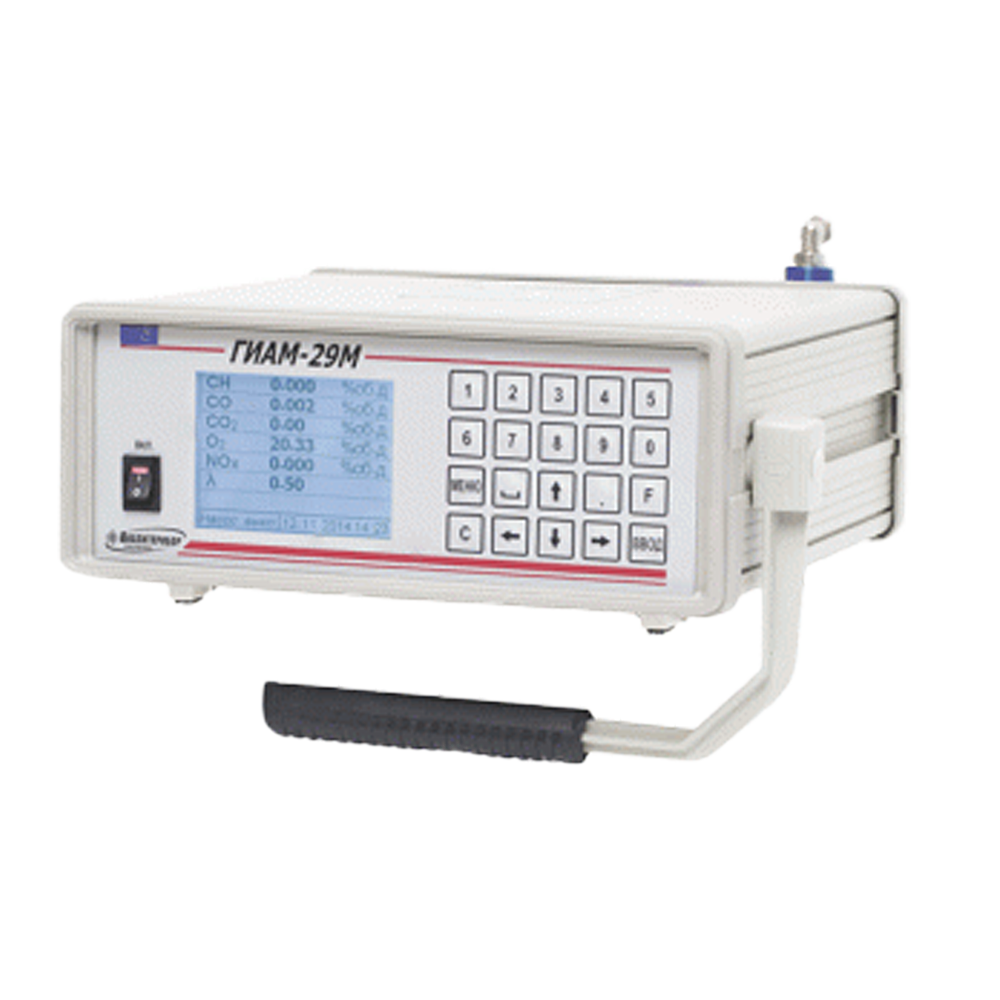

ГИАМ-29М газоанализаторы переносные для контроля технического состояния двигателей внутреннего сгорания

Скачать PDF

Область применения: Технология и промвыбросы/Контроль выбросов ДВС

Тип: Переносной

Количество каналов: 4

Режим работы: Периодический

Наименования контролируемых компонентов: C1-C10 Углеводороды алифатические предельные (по гексану), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), NO Азота оксид, O2 Кислород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 84980,00-163910,00 pуб.

Описание

Автомобильный газоанализатор ГИАМ-29М предназначен для измерения содержания СО, СН, СО22, Т, N-1, вычисления значения коэффициента избытка воздуха λ и контроля технического состояния двигателей автомобилей.

Особенности газоанализаторов воздуха ГИАМ-29М:

  • Наличие цифровых выходов RS232 и USB (для ГИАМ-29М-2 – только RS-232).
  • Время работы без корректировки показаний не менее 6 месяцев.
  • Измерения при отрицательных температурах.
  • Малые габариты и вес.
  • Время установки показаний не более 30 с.

Характеристики

Значения

Примечание

Канал измерения, единица физической величины:
- Т, °С
- N-1, об./мин

диапазон измерений:
20 – 125
0 – 1200 и 0 – 6000

канал Т по заказу

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-5,00% об. ГИАМ -29 М -1
CO Углерода оксид (Угарный газ) 0-7,00% об. ГИАМ -29 М -2
C1-C10 Углеводороды алифатические предельные (по гексану) 0-2000 ppm ГИАМ -29 М -1
C1-C10 Углеводороды алифатические предельные (по гексану) 0-3000 ppm ГИАМ -29 М -2
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-16% об. ГИАМ -29 М -1
O2 Кислород 0-21% об. ГИАМ -29 М -1
Погрешность измерений
CO Углерода оксид (Угарный газ) Цена единицы наименьшего разряда 0,01% об. Предел допускаемой погрешности ±0,06% об. в диапазоне 0-1,5% об. (абсолютная);

±4% в диапазоне 1,5-5,00% об. (относительная)

CO Углерода оксид (Угарный газ) Цена единицы наименьшего разряда 0,01% об. Предел допускаемой погрешности ±0,02% об. в диапазоне 0-3,33% об. (абсолютная);

±6% в диапазоне 3,33-7,00% об. (относительная)

C1-C10 Углеводороды алифатические предельные (по гексану) Цена единицы наименьшего разряда 1 ppm. Предел допускаемой погрешности ±12 ppm в диапазоне 0-240 ppm (абсолютная);

±5% в диапазоне 240-2000 ppm (относительная)

C1-C10 Углеводороды алифатические предельные (по гексану) Цена единицы наименьшего разряда 1 ppm. Предел допускаемой погрешности ±20 ppm в диапазоне 0-330 ppm (абсолютная);

±6% в диапазоне 330-3000 ppm (относительная)

CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Цена единицы наименьшего разряда 0,01% об. Предел допускаемой погрешности ±0,5% об. в диапазоне 0-12,5% об. (абсолютная);

±4% в диапазоне 12,5-16% об. (относительная)

O2 Кислород Цена единицы наименьшего разряда 0,01% об. Предел допускаемой погрешности ±0,1% об. в диапазоне 0-2,5% об. (абсолютная);

±4% в диапазоне 2,5-21% об. (относительная)

Принцип работы Оптико-абсорбционный (СО, СО2, СН); электрохимический (О2, NO); термопара (температура масла Т); индукционный (частота вращения коленчатого вала (N-1))
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232, USB
Диапазон рабочих температур -20...+40°С
Исполнение по степени защиты IP42
Питание = 12 В, ~ 220 В
Габариты 390х400х150 мм
Вес 6 кг

Варианты исполнения

  • ГИАМ-29М-1 обеспечивает измерение содержания СО, СН, СО22, Т, N-1 и вычисление значения коэффициента избытка воздуха λ; предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
  • ГИАМ-29М-2 обеспечивает измерение содержания СО, СН, Т, N-1 и предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
  • ГИАМ-29М-3 обеспечивает измерение содержания СО, СН, NO и вычисление объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ Р 51249-99 и ГОСТ Р 52408-2005;
  • ГИАМ-29М-4 обеспечивает измерение содержания СО, СН, СО2, О2, NO, вычисление значения коэффициента избытка воздуха λ и объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ Р 51249-99 и ГОСТ Р 52408-2005.

Стандартный комплект поставки

  • Газоанализатор ГИАМ-29М-1(-2).
  • Блок питания от сети переменного тока.
  • Комплект ЗИП:
    • Кабель для подключения газоанализаторов к ПЭВМ.
    • Кабель для подключения газоанализаторов от бортовой сети.

Дополнительная комплектация, опции

  • Для постоянной работы с газоанализатором:
    • Кейс в упаковке ИБЯЛ.305649.043 (для удобства хранения и переноски прибора во время эксплуатации).
    • Термопринтер ИБЯЛ.467269.003 (для распечатки результатов измерений).
    • Пробозаборник ИБЯЛ.418312.054 (для обеспечения отбора пробы при температуре окружающей среды -20...0°С).
    • Датчик температуры масла ИБЯЛ.405119.002 (для обеспечения возможности измерения температуры масла Т двигателя).
    • Блок аккумуляторный ИБЯЛ.563342.013 (для автономной работы прибора, без подключения к сети).
    • Диск с сервисным программным обеспечением ИБЯЛ.431214.347 (для обработки измерений на компьютере).
  • Для осуществления корректировки показаний газоанализатора:
    • Баллоны с ГСО-ПГС.
    • Вентиль точной регулировки ИБЯЛ.306577.002-03.
    • Индикатор расхода ИБЯЛ.418622.003-04.
  • Для ремонтно-эксплуатационных нужд:
    • Ячейка электрохимическая (О2) упаковке ИБЯЛ.305649.042-01 (взамен отработавшей свой ресурс).
