Устройство для защиты детектора газоанализатора КОЛИОН-1

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Экология/Контроль атмосферы жилой зоны (ПДКс.с.)

Тип: Переносной

Маркировка взрывозащиты: Нет

Описание

Устройство защитное для предохранения детектора анализаторов газа типа КОЛИОН-1 от попадания в него жидкой фракции является вспомогательным узлом пробоотборника газоанализатора.

Устройство для защиты детектора применяется при проведения измерений в случаях, когда точка отбора пробы расположена в недоступном для визуального наблюдения и/или удаленном месте, в котором возможно наличие жидкости. Например, при замерах в резервуарах, при отборе проб воздуха с почвы и так далее.

Устройство для КОЛИОН-1 размещается между соединительной трубкой и удлинителем пробоотборника,  либо между трубкой и держателем пробоотборника, для визуального наблюдения за наличием жидкости и ее уровнем в пробоотборной трубке с целью своевременного выключения прибора, прежде чем жидкость попадет в детектор.

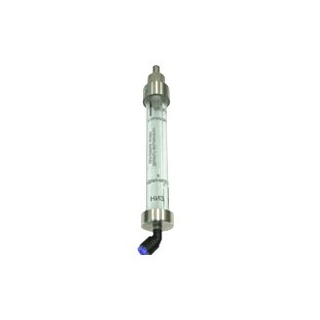

Устройство защиты детектора конструктивно выполнено в виде толстостенной стеклянной трубки, покрытой защитной пленкой. К обоим торцам трубки прикреплены фитинги для соединения ее с другими составляющими пробоотборного тракта газоанализатора. Специальная мембрана, установленная на выходе устройства, препятствует попаданию жидкости в соединительную трубку пробоотборника. При «намокании» мембраны ее газовое сопротивление мгновенно увеличивается до бесконечности, прекращая движение потока воздуха с жидкостью, подаваемого в детектор газоанализатора. Намокшая мембрана подлежит замене.

  • Среднее время заполнения устройства жидкостью - 10 сек.
  • Время удержания жидкости при работающем компрессоре (побудителе расхода) - 600 сек.

Технические характеристики

Габариты d30х200 мм
Вес 200 г
