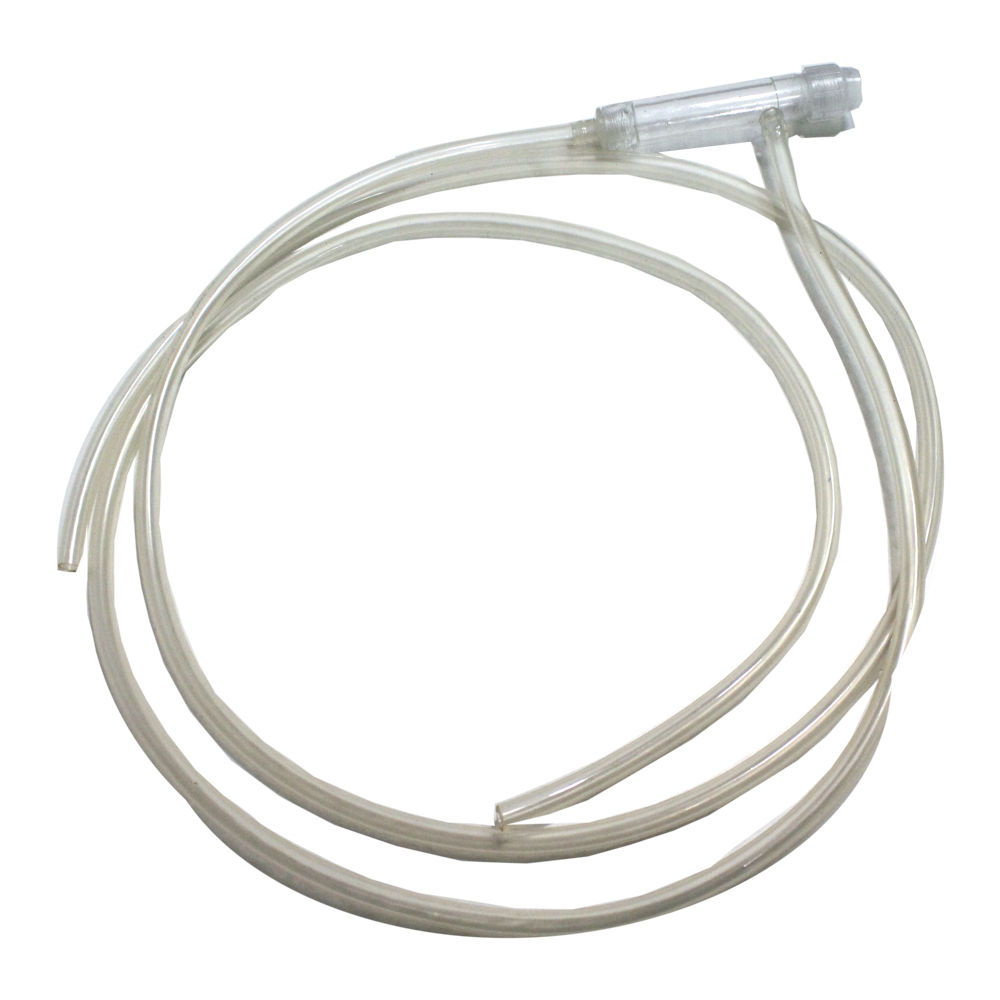

ИКПГ измерительная камера для анализаторов АВП, АКПМ

Скачать PDF

Маркировка взрывозащиты: Нет

Описание

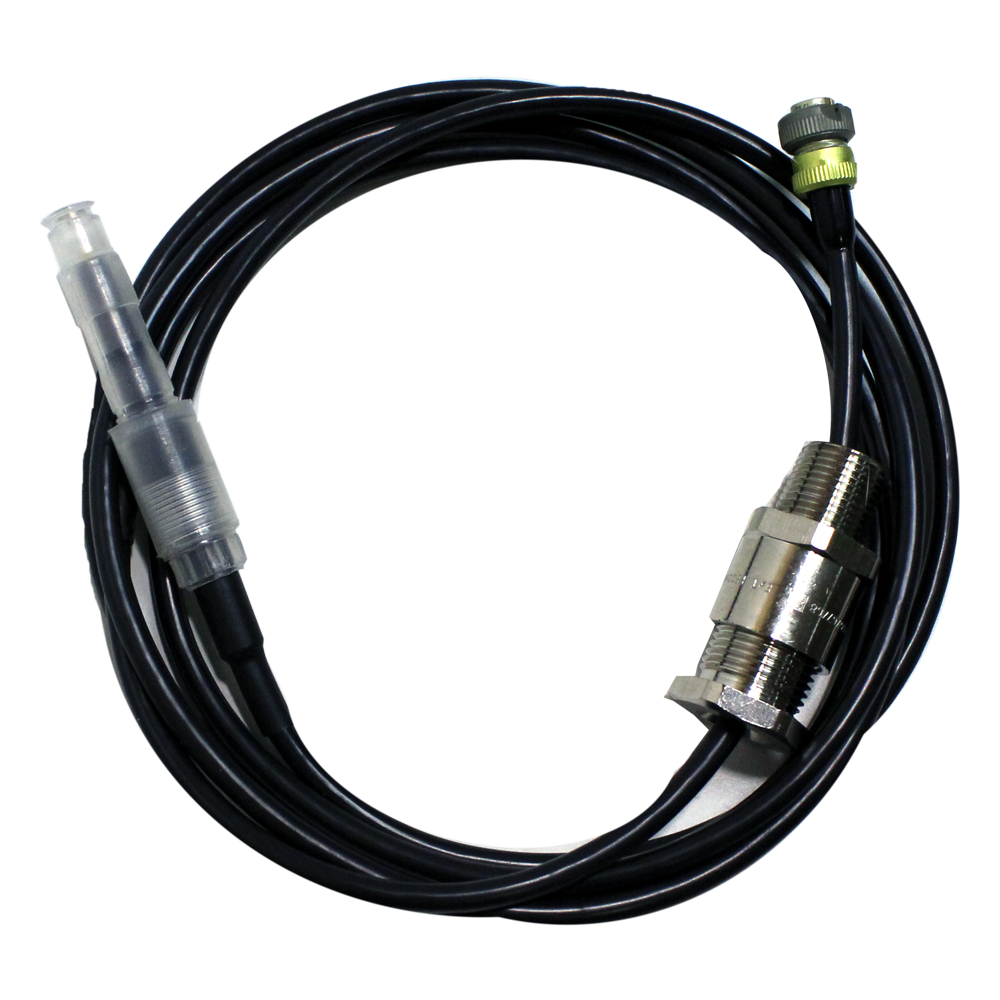

Измерительные камеры ИКПГ предназначены для подачи пробы или поверочной газовой смеси (ПГС) на амперометрический сенсор, работающий на протоке, в составе анализаторов кислорода типа АКПМ и анализаторов водорода типа АВП.

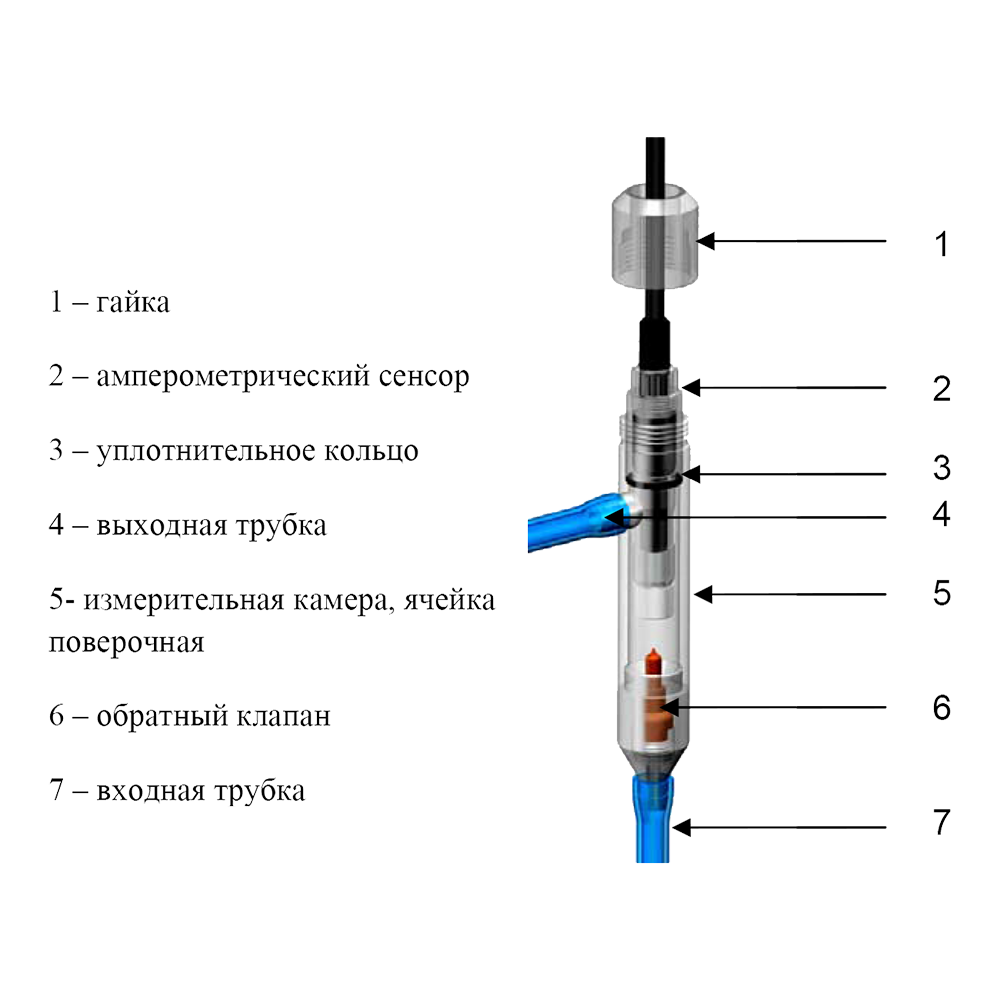

В конструкции ИКПГ амперометрический сенсор герметизируется при помощи кольца, которое раздавливается при закручивании гайки. Сама камера устанавливается в кронштейне. Присоединительные штуцеры камеры рассчитаны на трубки с внутренним диаметром 6 мм.

Для проведения анализа на линии входа анализируемой пробы необходимо установить регулятор давления (дроссель) и холодильник. Регулятор давления должен обеспечивать регулирование расхода анализируемой пробы через измерительную камеру в диапазоне от 2 до 50 л/час. Холодильник должен обеспечивать охлаждение анализируемой пробы до температуры 0 – 50 оС.

С целью уменьшения времени транспортного запаздывания и эффектов “подсоса воздуха” рекомендуется анализатор устанавливать в непосредственной близости от точки отбора пробы.

Для подвода анализируемой пробы к измерительной камере допускается использовать трубки из нержавеющей стали и/или гибкую трубку из ПВХ с внутренним диаметром не менее 4 мм и толщиной стенки не менее 1 мм. Использование трубок из силиконовой резины не допускается.

Выход анализируемой пробы должен быть свободным. Для этого допускается использовать трубки с внутренним диаметром не менее 4 мм.

Технические характеристики

Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Диапазон рабочих температур 0...+50°С
Габариты d24х130 мм
