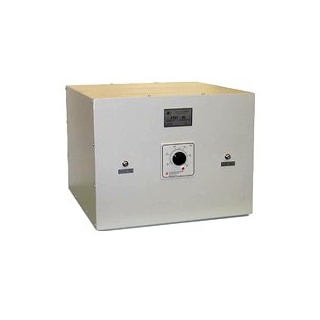

ГНГ-01 генератор нулевого воздуха

Скачать PDF

Маркировка взрывозащиты: Нет

Описание

Генераторы нулевого воздуха ГНГ-01 являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2008 и предназначены для воспроизведения единицы объемной доли определяемых примесей в нулевом воздухе.

Генераторы нулевого воздуха ГНГ-01 представляют собой стационарные приборы, выполненные в виде двух блоков: блока компрессора и блока очистки. Блок компрессора осуществляет забор воздуха, предварительную очистку от механических примесей, осушку, охлаждение, слив конденсата и поддержание постоянного давления на выходе из системы. Блок очистки осуществляет очистку сжатого воздуха при помощи скрубберов (фильтров) от фоновых примесей и пыли.

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на осушитель, заполненный оксидом алюминия, где происходит отделение влаги и очистка от механических примесей.

Через редуктор, задающий давление на выходе генератора ГНГ-01, воздух подается в блок очистки, где происходит удаление оксидов азота, диоксида серы, озона, сероводорода, аммиака. На конечном этапе осушенный воздух проходит через реактор, нагретый до +250°С для каталитического окисления оксида углерода СО и углеводородов до диоксида углерода СО2. Далее очищенный сухой воздух проходит через зернистый фильтр, который задерживает частицы с размером более 10 мкм.

На лицевой панели генератора ГНГ-01 расположены: светодиодный индикатор терморегулятора реактора с кнопками, штуцеры "ВХОД" и "ВЫХОД", регулятор давления газа на выходе генератора с манометром "ДАВЛЕНИЕ".

На задней панели генератора ГНГ-01 расположены: тумблер включения питания "ВКЛ/ВЫКЛ" с предохранителем, пурафиловый фильтр, где происходит окисление оксида азота NO до диоксида азота NO2, угольный фильтр для удаления диоксида азота NO2, озона О3, диоксида серы SO2, сероводорода H2S и аммиака NH3.

Управление генератором ГНГ-01 осуществляется в ручном режиме, с лицевой панели.

Основные технические характеристики ГНГ-01:

Характеристики

Значения

Определяемая примесь в нулевом воздухе:

Объемная доля определяемых примесей в нулевом воздухе, млн-1, не более

 - Оксид азота (NO)

0,0005

 - Диоксид азота (NO2) 0,0005

 - Озон (О3)

0,0005

 - Диоксид серы (SO2)

0,0005

 - Сероводород (H2S)

0,0005

 - Аммиак (NH3)

0,005

 - Оксид углерода (CO)

0,025

 - Углеводороды в пересчете на метан

0,02

Диапазон задания давления на выходе генератора (при этом расход очищенного воздуха на выходе генератора не должен превышать 20 дм3/мин)

100 - 400 кПа

Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы

± 25 кПа

Темрепатура точки росы (влажность воздуха на выходе генератора), не более

-10±5 ˚C

Время прогрева, не более

30 мин

Время непрерывной работы, не менее

8 часов

Срок работы генератора без замены фильтров блока очистки, не менее

1 год

Технические характеристики

Питание ~ 220 В
Габариты Блок компрессора - 700 х 500 х 700 мм, блок очистки - 515 х 400 х 330 мм
Вес Блок компрессора - 70 кг, блок очистки - 7 кг

Диапазон рабочих температур

+15...+25 °C

Стандартный комплект поставки

  • Генератор ГНГ-01
  • Руководство по эксплуатации
  • Методика поверки
