ПГС-ГСО поверочные газовые смеси

В промышленности широко применяются различные газовые смеси. Существует множество видов газовых смесей:

- Технические газовые смеси. Сюда относят сварочные смеси и лазерные смеси, для применения, соответственно, в сварочных процессах и для лазерной техники. Это метан (CH4) 2-10% в аргоне, водород (H2) 2-10% в аргоне, диоксид углерода (CO2) в различных концентрациях с другими газами.

- Пищевые газовые смеси. Это, в первую очередь, газовые смеси для вакуумной упаковки продуктов (в основном различные сочетания с другими газами диоксида углерода (CO2)) и, так называемый, «Банан-газ» (этилен в азоте) для ускоренного дозревания.

- Газовые смеси для стерилизации – смеси специально сжиженных газов, используемых для медицинских газовых стерилизаторов (этиленоксид (C2H4O) в диоксиде углерода (CO2)).

- Газовые смеси для эксимерных лазеров – это смеси для медицинских лазеров. Буферный и рабочий газы.

- Чистые газы – очищенные от примесей газы, например аргон, азот, гелий, водород, воздух и др.

- Поверочные газовые смеси – отдельная группа газовых смесей с точно подобранным соотношением газов, применяемая для проверки аналитической аппаратуры. Таких газовых смесей существует огромное количество.

На нашем сайте вы можете заказать ПГС с доставкой.

Поверочные газовые смеси

Итак, поверочные газовые смеси (ПГС) – это смеси газов, которые предназначаются для метрологической поверки, калибровки и градуировки газоаналитического оборудования и целых систем, для аттестации методик выполнения измерений содержания различных компонентов газовых сред, а также для последующего контроля точности результатов измерений, выполняемых при помощи анализаторов универсального назначения (масс-спектрометров, газовых хроматографов и др.).

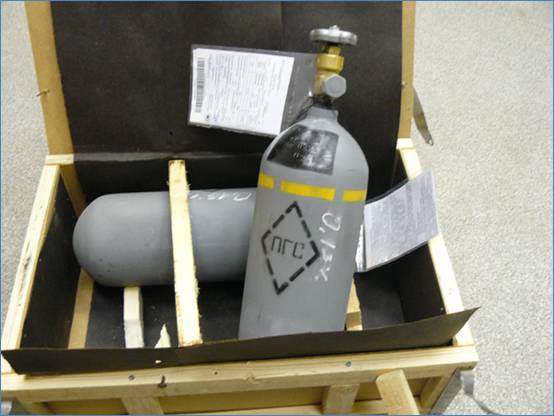

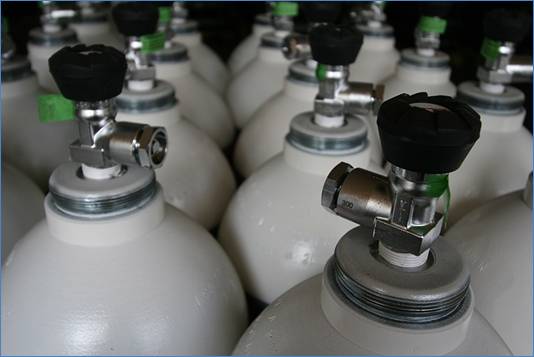

Такие газовые смеси получают путём точного дозирования и последующего смешения чистых газов-компонентов смеси, в заданных соотношениях. ПГС выпускаются в стальных баллонах малой и средней ёмкости (от 4 до 40 л), при этом, баллон под ПГС должен быть снабжен вентилем (например, «ВТР-1» или «ВТР-1-М160») . Поверочная газовая смесь находится в баллоне по давлением в 5 или 11 МПа (50 или 100 кгс/см²). Данные газовые смеси производятся на основе чистых промышленных газов, таких, как кислород (O2), водород (H2), азот (N2), воздух, метан (CH4), оксид азота (NO), диоксид азота (NO2), оксид и диоксид углерода (CO и CO2), аргон (Ar) в диапазоне соотношений от 0,001 до 99% об.

смеси

Поверочные газовые смеси, в зависимости от состава, принято подразделять на:

- Бинарные газовые смеси – смеси, состоящие из двух компонентов, иногда с добавлением воздуха. Сюда относят смеси: азот (N2) + аргон (Ar), азот (N2) + кислород (O2), азот (N2) + водород (H2) в воздухе.

- Бинарные газовые смеси с агрессивными компонентами – смеси, имеющие в своем составе опасные газы, такие, как аммиак, диоксиды серы и сероводороды, хлор и хлороводороды. Например: аммиак [NH3] + азот [N2] в воздухе, диоксид серы [SO2] + азот [N2] в воздухе и др.

- Имитаторы природного газа (ИПГ) – данные смеси предназначаются для градуировки, поверки и сертификации анализаторов и других средств измерения, используемых при определении компонентного состава природных газов. Это газовые смеси, содержащие от 6 до 18 различных компонентных газов в метане. В качестве компонентных газов могут выступать: этан, пропан, кислород, водород, азот, диоксид углерода, н-бутан, изобутан, н-пентан, н-декан, н-гексан, н-октан, н-гептан, толуол, н-нонан, бензол, метанол, гелий, изо-пентан, нео-пентан.

- Трансформаторные смеси – это смеси, используемые для поверки средств измерения, применяемых для анализа растворенных в трансформаторном масле газов. Это газовые смеси, содержащие от 5-ти до 9-ти различных компонентных газов в аргоне или гелии. В качестве компонентных газов могут выступать: азот, водород, кислород, оксид углерода, диоксид углерода, ацетилен, этилен, метан, этан.

- Многокомпонентные автомобильные смеси – это смесь, состоящая из оксида углерода [CO] + диоксида углерода [CO2] + пропана [C3H8] + кислорода [O2] + азота [N2].

- Многокомпонентные серосодержащие смеси – это различные сероводороды, сероуглероды, оксиды серы в гелии или азоте.

- Другие

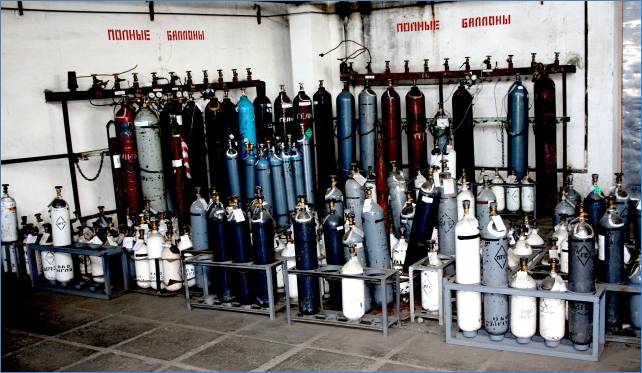

баллоны

Поверочные газовые смеси, в зависимости от уровня точности, классифицируют на три разряда: нулевой, первый и второй разряды, и, в соответствие с ГОСТ 8.578-2008, поверочные газовые смеси выполняют функции рабочих эталонов 0-го, 1-го и 2-го разрядов. При этом, состав газовых смесей 0-го разряда выражается в единицах молярной доли компонента (моль/литр), а смесей 1-го и 2-го разрядов – в единицах объемной доли компонента или процентах.

Для ПГС всех разрядов, значение объемной или молярной доли компонента должно находиться в интервале номинальных значений, установленных для соответствующей газовой смеси. Интервал номинальных значений называется, характеризуется пределом допускаемого отклонения (ПДО) от номинальных значений, который представляется в абсолютной или относительной форме, при этом, для относительной формы обозначения ПДО помечается как «%, отн.».

Показатель предела допускаемой погрешности может быть записан в абсолютных числах либо формулой  a•Х+b, где Х обозначается действительное, т.е. указываемое в паспорте на газ, значение молярной или объемной доли определяемого компонента. Также, допускается обозначение погрешности в относительной форме («%, отн.»).

Для обозначения газа-разбавителя, используемого как фоновый компонент, используется термин «остальное» (написание «ост.»). При этом, в скобках указываются все возможные фоновые компоненты.

Интересным является тот факт, что баллоны с газом определенного вида могут иметь свою окраску. Например, баллон ПГС «CH4+Воздух» имеет одну черную полосу на баллоне, ПГС «O2+Азот» -голубую и черную полосу, ПГС «CO+Воздух» - одну полосу желтого цвета, и т. д. Однако, хотя это и удобно, такая маркировка есть не у всех производителей.

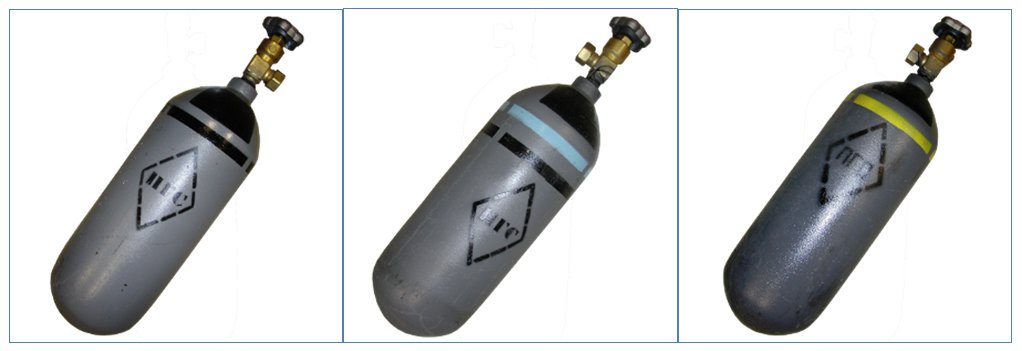

Поверочная газовая смесь CH4-Воздух, O2-Азот, CO-Воздух

Все поверочные газовые смеси поставляются и хранятся в баллонах с вентилем, под давлением, причем, в комплект поставки каждого баллона входит паспорт. Паспорт на поверочную газовую смесь - это документ, выполненный на специальном бланке, содержащий информацию о таких основных параметрах поверочной газовой смеси, как: компонентный состав, содержание компонентов, абсолютная погрешность, а также информацию о сроках годности ПГС и указания по хранению и эксплуатации.  Обычно, гарантийный срок годности газовой смеси варьируется от 1 до 2 лет.
