ЭКОН газоанализаторы кислорода

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Газоанализатор ЭКОН предназначается для замеров содержания остаточного кислорода в уходящих газах процессов горения в целях оптимизации соотношения воздух-топливо.

Область применения газоанализатора кислорода ЭКОН:

  • ТЭЦ, ГРЭС.
  • Стекольные, мусоросжигающие, фанерные, целлюлозо-бумажные заводы.
  • Предприятия металлургического и строительного комплекса.

Преимущества газоанализатора ЭКОН:

  • Не нуждается в системе пробоотбора и пробоподготовки газа (установка датчика непосредственно в дымоходе).
  • Высокая точность измерений, обусловленная конструктивными и технологическими решениями при изготовлении химической ячейки датчика.
  • Высокая коррозионная стойкость при высоких температурах в агрессивных газовых средах материалов корпуса и других сборочных единиц датчика.
  • Сигнал на выходе электронного блока унифицирован, вследствие чего рассогласование с приемными устройствами (компьютером, контроллером, самописцем и др.) отсутствует.

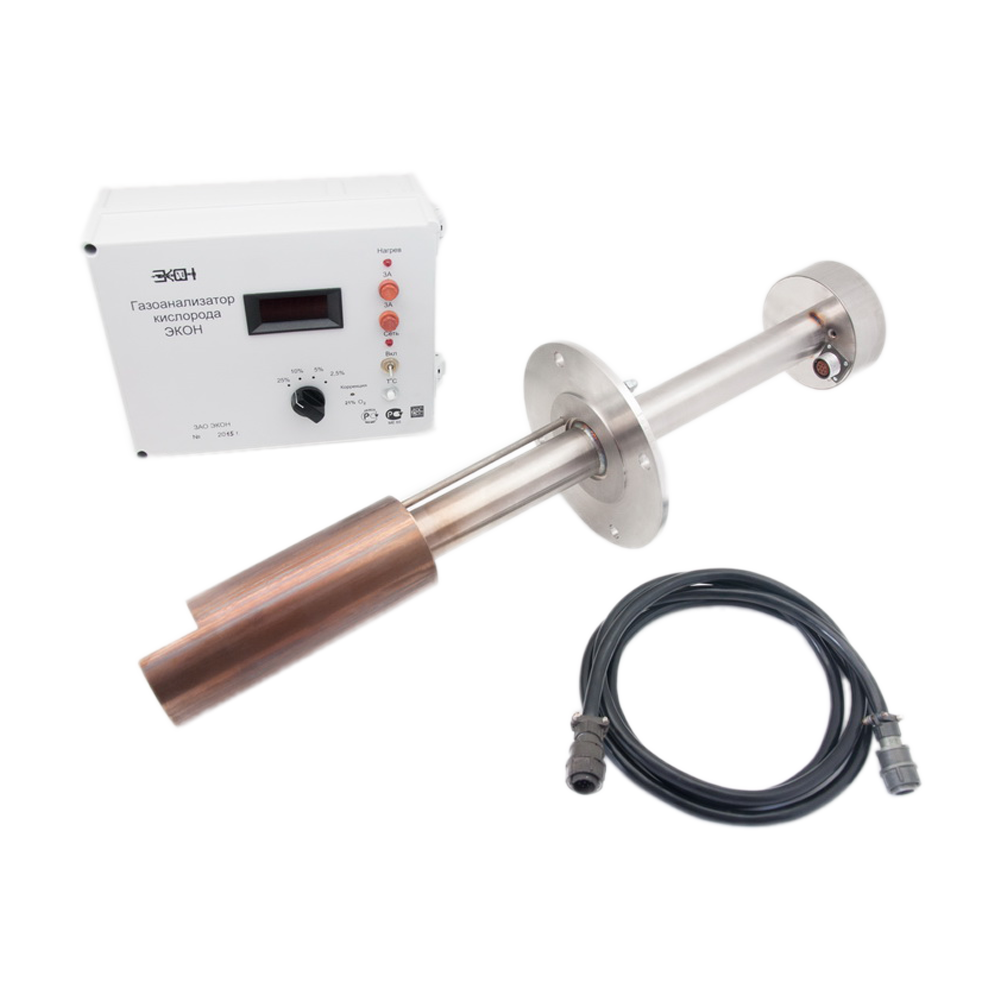

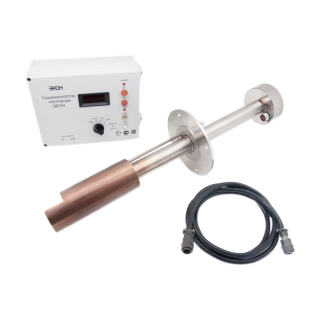

Газоанализатор ЭКОН состоит из:

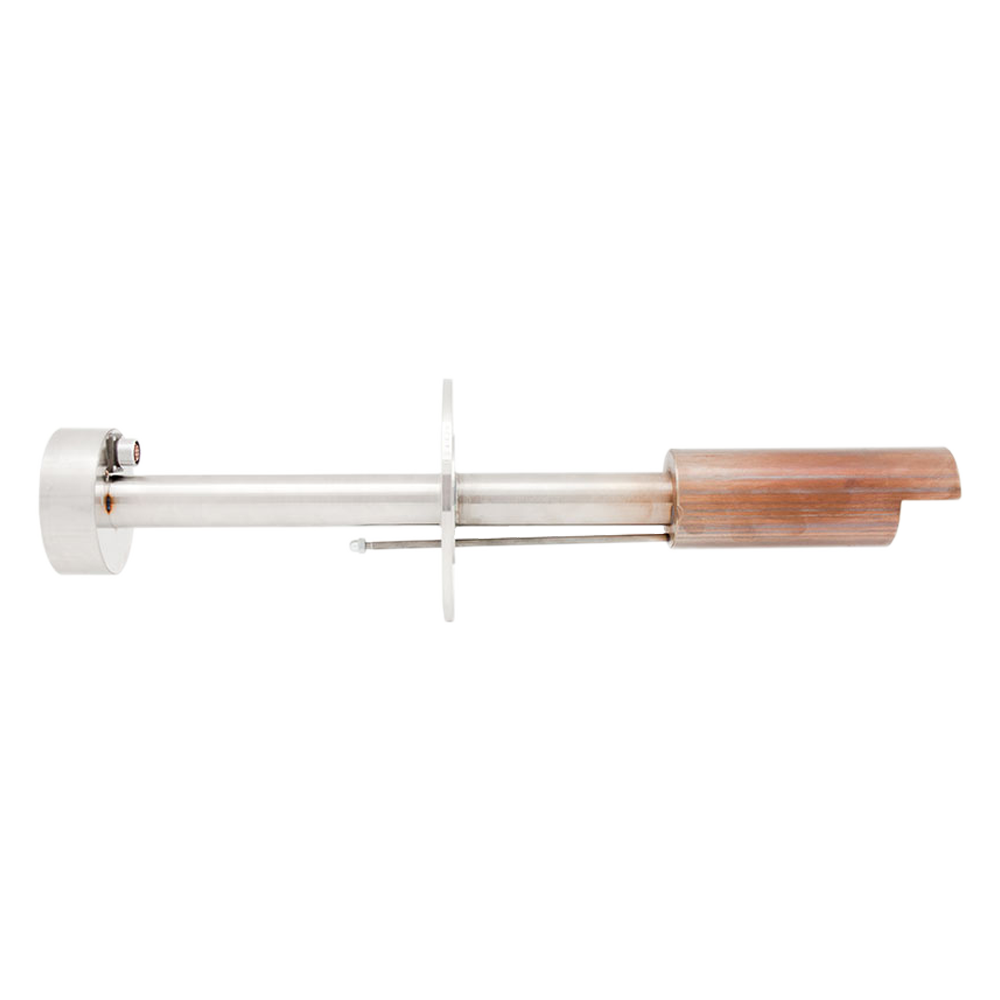

  • Зонда-датчика, устанавливаемого непосредственно в зоне измерения.

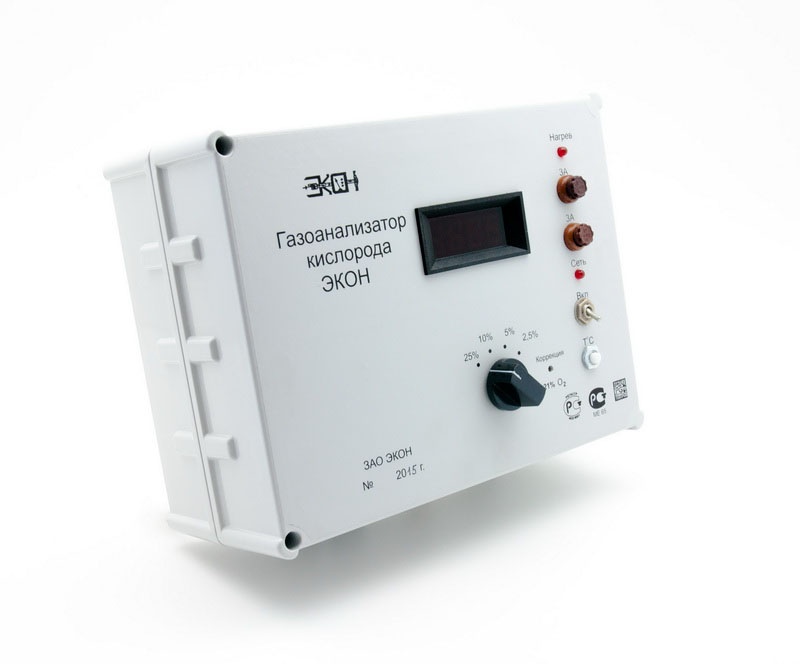

  • Электронного блока, который формирует унифицированный сигнал соответственно количеству кислорода, содержащегося в отходящих газах.
  • Соединительного кабеля длиной до 30 м.

Параметр

Типоразмер

А

B

C

D

E

F

Общая длина датчика, мм

635

795

895

1295

1565

2300

Длина погружной части датчика, мм

340

500

600

1000

1270

2000

Диаметр погружной части датчика, мм

76

76

76

76

76

76

Диаметр крепежного фланца датчика, мм

170

170

170

170

170

170

Масса датчика, кг

4,7

5,1

5,3

6,3

7,1

10

Длина соединительного кабеля между датчиком и блоком электроники, м

до 30

Длина кабеля от вторичного блока до приемника информации, м

300

Технические характеристики

Диапазоны измерений
O2 Кислород 0,1-2,5% об.

0,1-5,0% об.

0,1-20,0% об.

0,1-25,0% об.
Погрешность измерений
O2 Кислород Предел основной погрешности ±0,1% об. (абсолютная) (в диапазоне 0,1-2,5% об.)

±2,5% об. (абсолютная) (в диапазоне 2,5-25% об.)
Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Внешний побудитель расхода

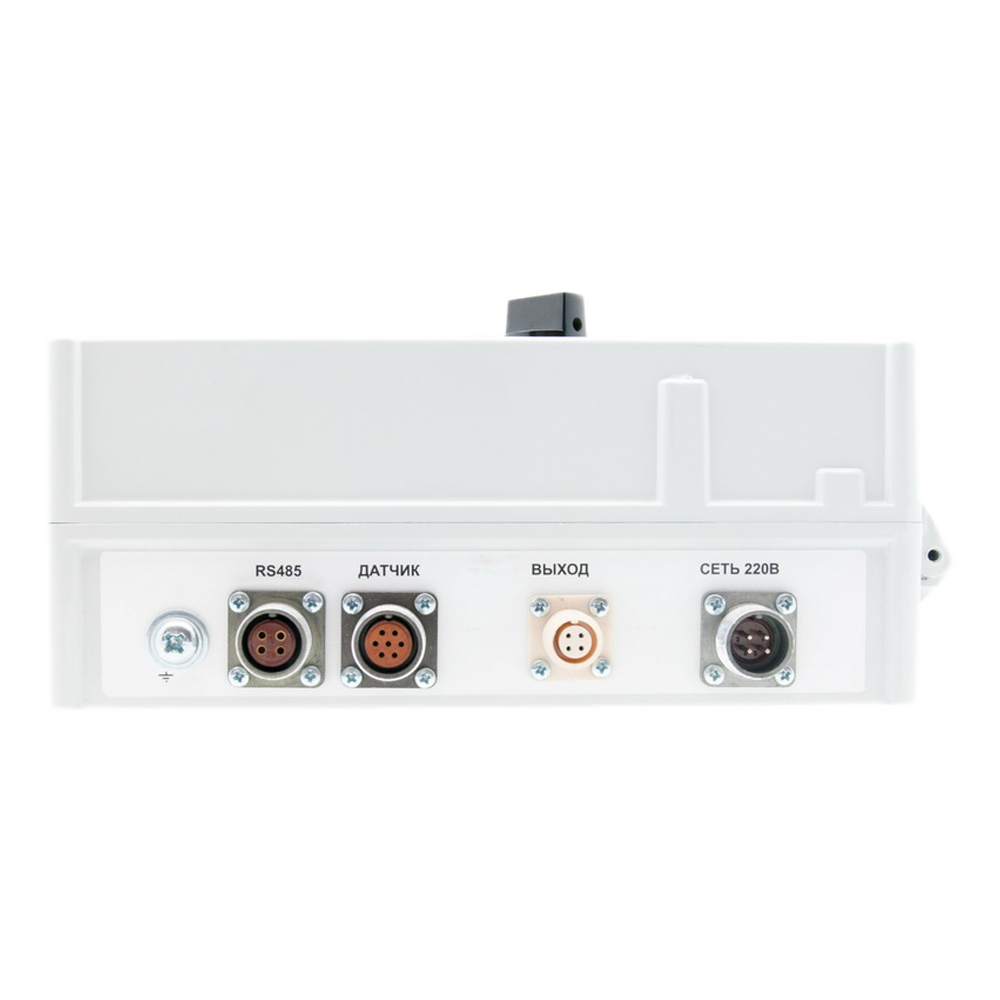

Выходные сигналы RS485, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур -30...+50°С (для клеммной головки датчика)

+5...+50°С (для блока электроники)

Питание ~ 220 В
Габариты 260х200х120 мм
Вес Не более 5 кг

Стандартный комплект поставки

  • Датчик газоанализатора ЭКОН.
  • Вторичный прибор газоанализатора (электронный блок).
  • Кабель сетевой (питание вторичного прибора), длина 1 м.
  • Кабель сигнальный (между датчиком и электронным блоком), длина 12 м.
  • Кабель выходной (от вторичного прибора до принимающего устройства), длина 1 м.
  • Фильтр дополнительный.
  • Вставка плавкая (предохранитель).
  • Руководство по эксплуатации.
