ГТМ-5101ВЗ-А газоанализаторы кислорода стационарные взрывозащищенные в атомном исполнении

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: O2 Кислород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Газоанализатор ГТМ-5101ВЗ предназначается для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).

Область применения ГТМ-5101ВЗ-А: контроль воздуха рабочей зоны и технологических процессов на атомных объектах.

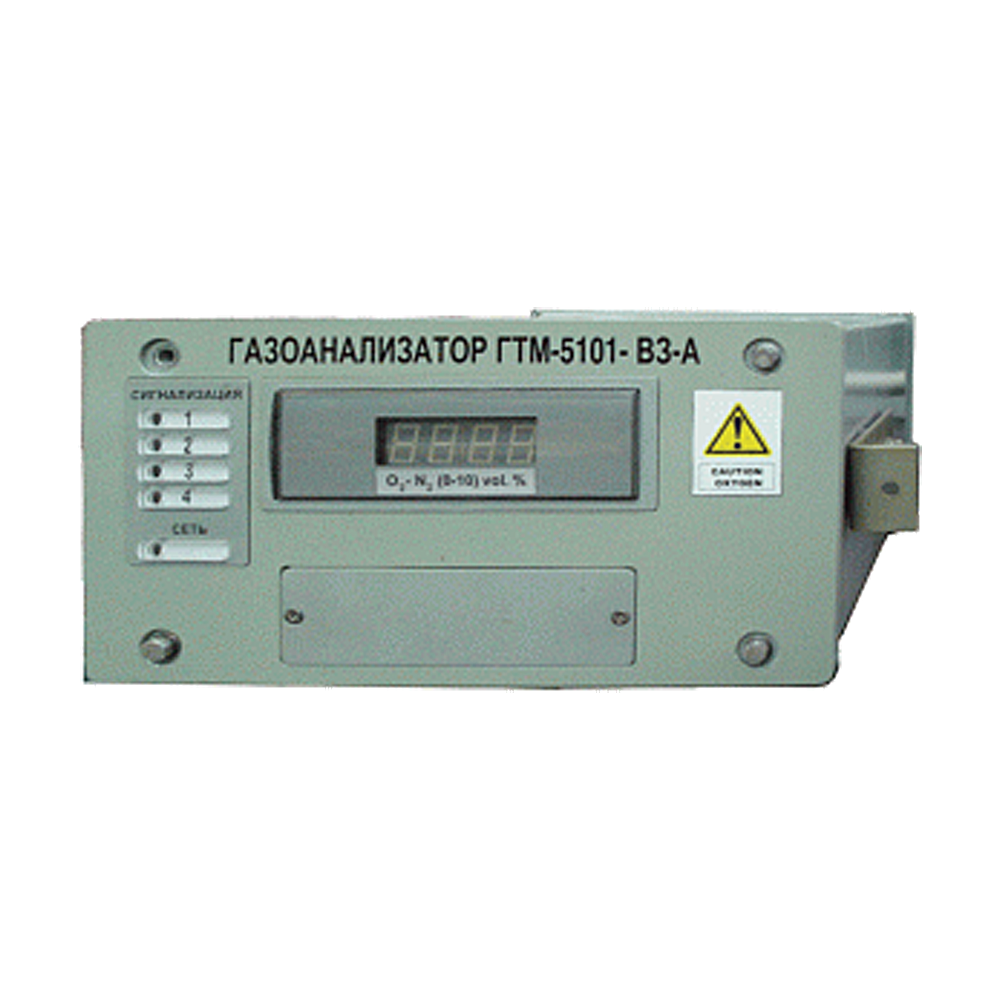

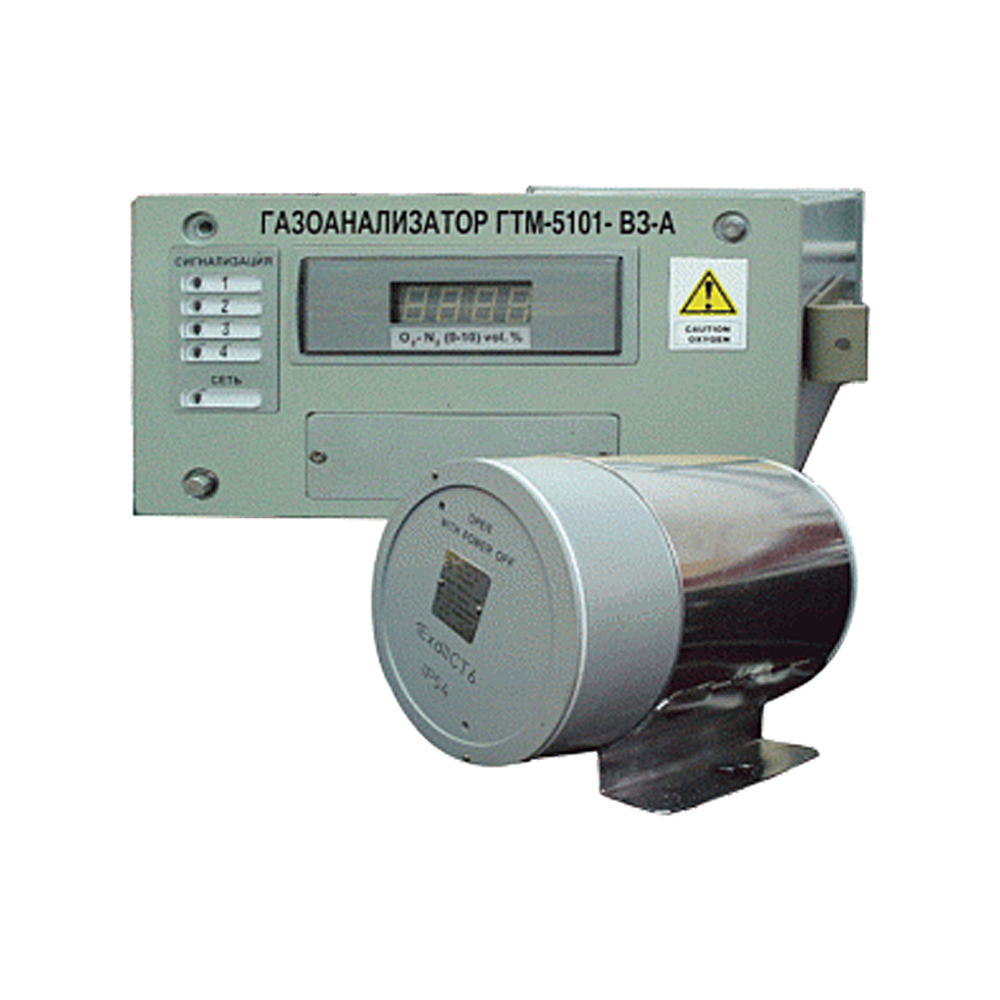

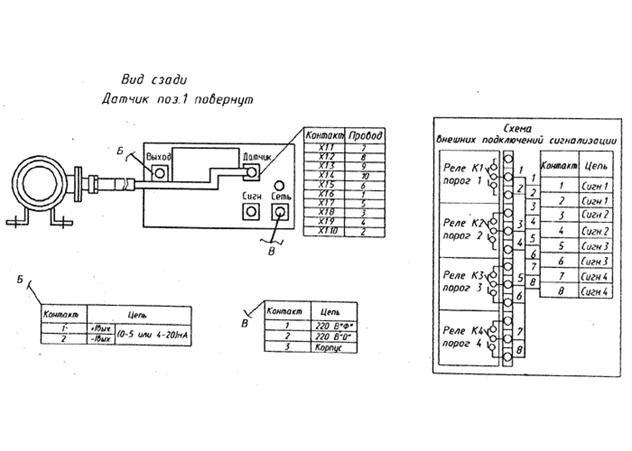

Промышленный газоанализатор ГТМ-5101В3 имеет блочно-модульную конструкцию, которая состоит из преобразователя измерительного, а также выносного преобразователя первичного (датчика), разнесенных не более, чем на 300 метров друг от друга, при этом сопротивление жил кабеля не должно быть свыше 10 Ом.

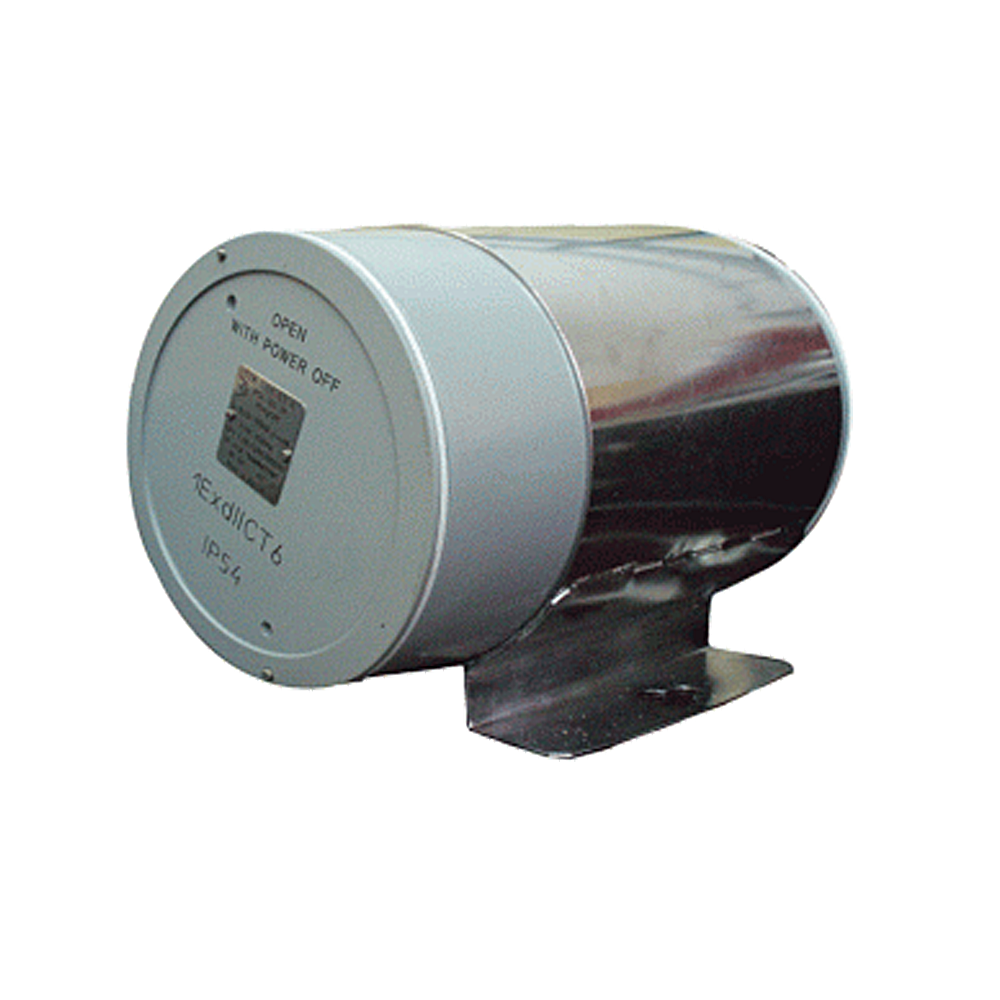

Датчик выполнен во взрывозащищенном исполнении «Взрывонепроницаемая оболочка», по взрывозащите маркируется 1ExdIICT6. Преобразователь измерительный выполнен в общепромышленном исполнении и может эксплуатироваться только в невзрывоопасных помещениях.

Функциональные возможности стационарных газоанализаторов ГТМ-5101В3-А:

  • Цифровая индикация содержания измеряемого компонента.
  • Световая и звуковая индикация при достижении  сигнализации одного из 4-х порогов сигнализации.
  • Коммутация внешних цепей одной группой переключающихся  контактов реле при срабатывании  порогов сигнализации.
  • Выдачи информации о концентрации измеряемых компонентов по токовому выходу  0-5 или 4-20 мА (по заказу) и по цифровому RS232.

Технические характеристики

Диапазоны измерений
O2 Кислород 0-1; 0-2; 0-3; 0-5; 0-10; 0-50% об. - кислород в азоте
O2 Кислород 0-21% об. - кислород в воздухе
Погрешность измерений
O2 Кислород Предел основной приведенной погрешности ±4%
O2 Кислород Предел основной приведенной погрешности ±4%
Пороги сигнализации

4 порога сигнализации в пределах диапазона измерений 5-90%, устанавливаются по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений).

Принцип работы Термомагнитный
Способ отбора пробы Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур +5...+50°С
Исполнение по степени защиты IP54, IP65
Питание ~ 220 В
Габариты

360х300х140 мм - преобразователь измерительный;

330х200х180 мм - преобразователь выносной первичный

Вес

8 кг - преобразователь измерительный;

14 кг - преобразователь выносной первичный

Стандартный комплект поставки

  • Газоанализатор.
  • ЗИП.
  • Ведомость ЗИП.
  • Эксплуатационная документация.

Дополнительная комплектация, опции

Для проверки газоанализаторов по отдельному заказу поставляются: ИБЯЛ.306577.002-04 (ВТР), баллоны с ГСО-ПГС, а также вспомогательное оборудование:

  • ИБЯЛ.301122.044 - клапан предохранительный А, предназначенный для сброса смеси газов при превышении избыточным давлением в газовом канале газоанализатора максимальной величины -200кПа (2,04 кгс/см2);
  • ИБЯЛ.065142.005 - холодильник ХК-3-А, предназначенный для охлаждения исследуемой парогазовой смеси до температуры внешней среды и сбора конденсата;
  • ИБЯЛ.418316.016 - термохолодильник - А, предназначенный для осушения исследуемой парогазовой смеси, осуществляемого путем охлаждения до температуры ниже +5˚С (содержание влаги ниже 6г/м˚);
  • ИБЯЛ.418311.048 - блок пробоподготовки БП-1-А, который предназначается для подачи и очистки исследуемой газовой смеси на газоанализатор ГТМ-5101ВЗ-А, а также визуального контроля наличия расхода.

При необходимости по отдельному соглашению может поставляться шкаф-А (ИБЯЛ.301442.006), предназначение которого - размещение вспомогательного и газоаналитического оборудования, подводки линий питания оборудования переменным током с установкой автоматической защиты, пневматических соединений, воздушного охлаждения установленных агрегатов с помощью встроенных вентиляторов. Исполнение шкафа определяется конструкцией.
