КГО системы газоаналитические технологического и экологического мониторинга

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль технологических процессов, Экология/Прочее

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H2 Ацетилен, C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6O Спирт непредельного ряда (Аллиловый спирт), C5H10 Амилен (Циклопентан), C5H12O Пентан-1-ол (Спирт амиловый), C6H7N Аминобензол (Анилин), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), N2O4 диАзота тетраоксид (АТ, амил), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, RSH Метантиолы (Меркаптаны), SO2 Серы диоксид (Ангидрид сернистый), Бензин, Пыль (взвешенные частицы), Сумма горючих газов

Маркировка взрывозащиты: Нет

Описание

Газоаналитическая система предназначена для технологического мониторинга в различных отраслях промышленности. Комплект газоаналитического оборудования КГО предназначен для технологического, экологического контроля и контроля атмосферы производственных объектов на уровне ПДКр.з. и  ДВК. Комплект аналитического оборудования КАО предназначен для контроля водно-химического режима котлоагрегатов.

Область применения КГО и КАО:

  • Металлургия.
  • Химическая, нефтехимическая и нефтеперерабатывающая промышленность.
  • Машиностроение.
  • Деревоперерабатывающая промышленность (производство целлюлозы), производство строительных материалов.
  • Энергетика и теплоэнергетика.
  • Жилищно-коммунальное хозяйство.
  • Нефтебазы, склады нефтепродуктов, сливо-наливные терминалы.
  • Экологический контроль на промышленных предприятиях, стационарных и передвижных постах экологического мониторинга.

В зависимости от поставленной задачи КГО и КАО состоят из функционально законченных изделий, позволяющих формировать структуру данного комплекта в зависимости от выполняемых функций, условий эксплуатации, характеристик анализируемой среды и специфических требований заказчика.

Характеристики

Значения

Примечание

Контролируемые компоненты

О2, СО, СО2, Н2, Не, N2, NO, NO2, N2O, N2, HF, SO2, SO3, H2S, CH4, С2Н2,CH2 O, Cl2, HCl, NH3, пыль, предельно допустимые концентрации в воздухе рабочей зоны токсичных и загрязняющих веществ (предельные и непредельные углеводороды, галоиды и их производные, пары разнообразных органических соединений (спирты, растворители, кетоны, ароматические углеводороды, фенолы, альдегиды, карбоновые кислоты и др.)) и т.д. (для систем на базе масс-спектрометра диапазон массовых чисел контролируемых веществ от 2 до 300 а.е.м.)

и другие необходимые потребителю компоненты оговоренные в опросном листе, а так же Т; Р; скорость потока и т.д. (перечень контролируемых веществ необходимо указать в опросном листе)

Рассчитываемые параметры

NOх, коэффициент избытка воздуха, потери тепла с отходящими газами, потери тепла вследствие химического недожога и т.д.

определяется при заказе

Диапазон измерения, об.д. %

от 0,0001 до 100

определяется при заказе

Температура контролируемой среды, °С, не более

1500



Длина пробозаборника, мм

от 200 до 3500

определяется при заказе

Степень защиты от внешних воздействий

от IP20 до IP65

определяется при заказе

Исполнение

общепромышленное или взрывозащищенное (ЕЕх(р))



Температура окружающей среды, °С

от –50 до +80

определяется при заказе

Выходные сигналы

аналоговые (0–5 или 4–20) мА;

дискретные;

цифровые (RS485, RS232, Ethernet),

радиоканал

определяется при заказе

Усовершенствованная система пробоподготовки и многофункциональные многокомпонентные промышленные газоанализаторы, используемые в системе КГО, производят контроль газовых сред с большим содержанием влаги и пыли. Универсальная архитектура построения комплекса позволяет производить модернизацию системы по мере развития электроники или выявления новых потребностей пользователя простой заменой соответствующих блоков или установкой дополнительных.

В отличие от электрохимических датчиков, применение физических методов измерения позволяет обеспечить:

  1. Работоспособность системы без замены датчиков в течение всего срока службы.
  2. Долговечность системы.
  3. Достоверность измерений.
  4. Более широкий температурный диапазон.
  5. Высокую точность измерений.
  6. Отсутствие влияния агрессивных газов.

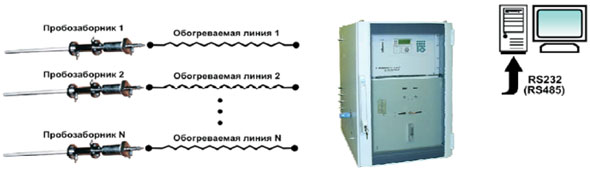

Принципиальная схема системы КГО с применением обогреваемой линии транспортировки пробы

Принципиальная схема системы КГО

Комплект газоаналитического оборудования (КГО) в зависимости от поставленной задачи формируется индивидуально в различной комбинации и состоит из функционально законченных изделий, позволяющих формировать структуру данной газоаналитической системы в зависимости от выполняемых функций, условий эксплуатации, характеристик анализируемой среды, специфических требований заказчика и других условий.

КГО позволяет создать многокомпонентную, многофункциональную и многоканальную (с автоматическим поочерёдным переключением точек отбора) систему контроля различных газовых компонентов, а также производить расчёты коэффициента избытка воздуха, КПД и значения валовых выбросов загрязняющих веществ, значение углеродного потенциала в процессах цементации и нитроцементации и другие расчёты, с выводом информации на ПЭВМ или существующую АСУ ТП в протоколе обмена Заказчика. Выход информации по заявке Заказчика может быть в различном виде - «сухие» контакты реле по двум или трём порогам сигнализации, унифицированный токовый выход (0-5) мА или (4-20) мА, цифровой дискретный по интерфейсу RS-485, RS-232, Ethernet, радиоканал.

Комплект газоаналитического оборудования КГО комплектуется надёжной системой пробоотбора и пробоподготовки с целью исключения влияния влаги с автоматическим сливом конденсата, механических примесей, агрессивных примесей, обеспечения быстродействия прохождения измеряемой пробы с помощью принудительного отбора пробы. Комплект газоаналитического оборудования включает пробоотборное устройство с обеспечением обратной продувки с длиной пробоотборного зонда в зависимости от размеров газохода объекта, при необходимости, линии транспортирования пробы, в том числе и обогреваемой, системы пробоподготовки и самого измерительного газоаналитического прибора (или приборов).
Ниже представлены устройства, которыми может комплектоваться система КГО.

Пробоотборник (как часть системы КГО)
Пробоотборник (или пробозаборник) представляет собой термостойкое газоотборное устройство, предназначенное для отбора, предварительной фильтрации и охлаждения пробы. Может комплектоваться устройством обратной продувки.

Пробозаборник выполнен в климатическом исполнении УХЛ.2 по ГОСТ и может эксплуатироваться:

  • В диапазоне температур от -40 до +80°С.
  • При относительной влажности 95% при температуре +25°С.
  • Атмосферном давлении от 86,6 до 106,7 кПа.
  • Объёмный расход газовой смеси через пробозаборник - не более 3 л/мин.
  • Содержание пыли в газовой смеси на входе пробозаборника, не более:
  • -5 г/м3 - без устройства обратной продувки.
  • -50 г/м3 - в комплекте с устройством обратной продувки.

Устройство обратной продувки (как часть системы КГО)
Устройство обратной продувки используется для продувки пробоотборника при контроле загрязнённой пробы (сжигание серосодержащего топлива - мазут, уголь и другие). Устанавливается вблизи пробоотборника в случаях, когда невозможно осуществить продувку пробоотборника совместно с газовой магистралью, или перед фильтром устройства коммутации, если возможна продувка газовой магистрали.

Блок местной пробоподготовки (как часть системы КГО)
Блок местной пробоподготовки располагается непосредственно в месте отбора пробы (при температуре окружающей среды от +5 до +50°С) и выполняет следующие функции:

  • Предварительное охлаждение, влагоотделение и осушение пробы.
  • Фильтрация пробы.
  • Автоматический слив конденсата.
  • Автоматическая обратная продувка пробоотборника.

Линия транспортирования пробы (как часть системы КГО)
Длина линии транспортирования пробы, в том числе и обогреваемой, до 50 метров (для КГО на базе масс-спектрометра до 300 м).

Обогреваемая линия осуществляет транспортирование пробы от газоходов до газоанализаторов без пробоподготовки при температурах окружающей среды от -50 до +50 °С без выпадения конденсата.
Необогреваемая линия осуществляет транспортирование подготовленной пробы при температуре окружающей среды от +5 до +50°С.

Устройство коммутации (как часть системы КГО)
Устройство коммутации устанавливается внутри шкафа и выполняет следующие функции:

  • Поочерёдное переключение точек отбора пробы из нескольких газовых магистралей (количество магистралей оговаривается при заказе).
  • Индикацию активного канала (газовой магистрали).
  • Автоматическое поочередное подключение калибровочных газовых смесей.

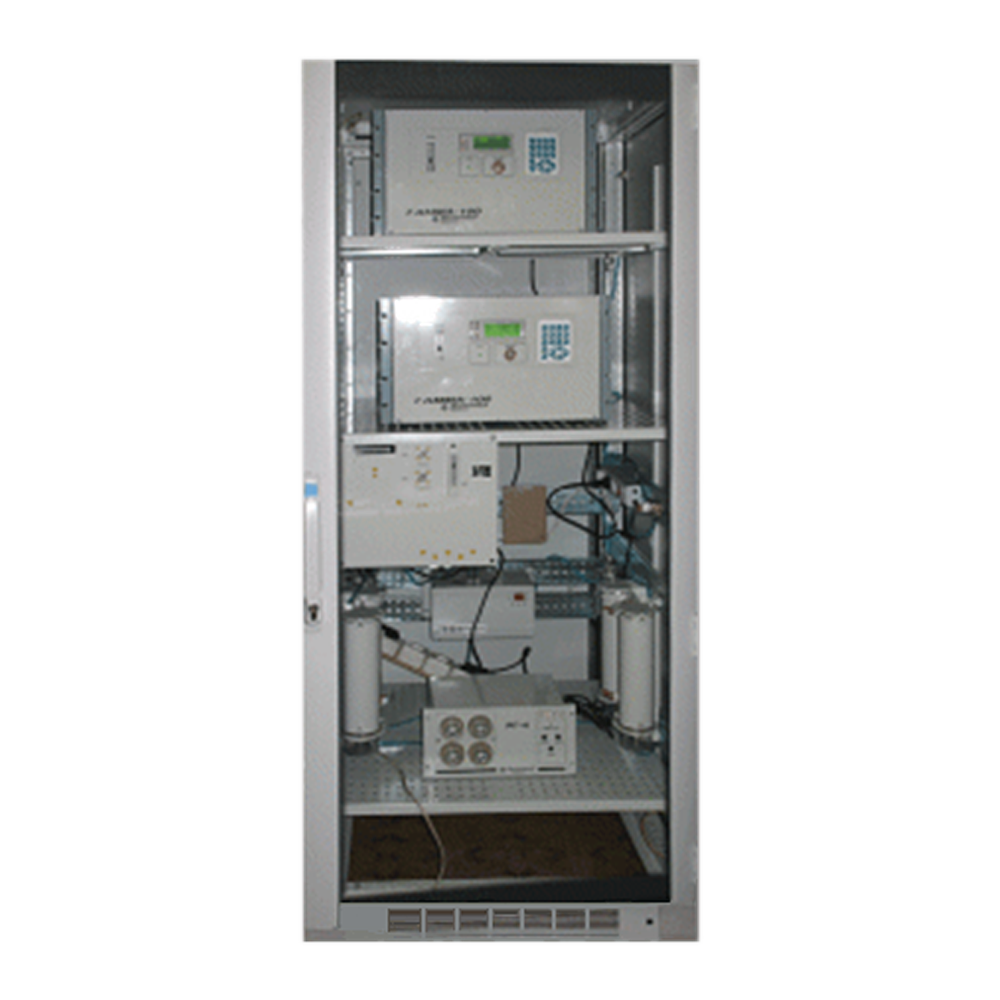

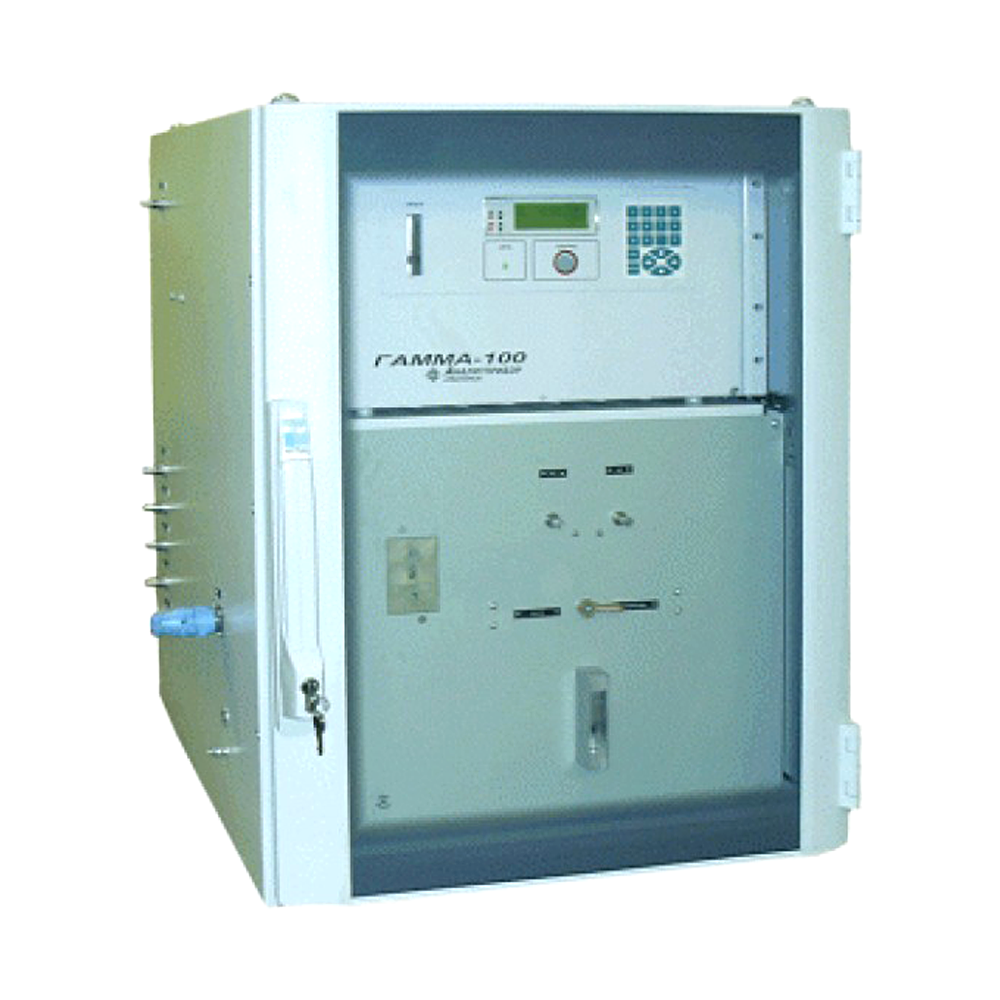

Все оборудование, входящее в состав КГО - размещается в шкафу (или в нескольких шкафах), в том числе обогреваемых всепогодных устанавливаемых вне помещения (в неотапливаемом помещении) или с встроенным кондиционером, в зависимости от условий окружающей среды, или на панели (панелях). Обогреваемый шкаф со встроенной пробоподготовкой и газоаналитическими приборами обеспечивает работоспособность комплекта газоаналитического оборудования КГО при температуре эксплуатации -50°С.
Шкаф со встроенным кондиционером обеспечивает работоспособность КГО при температуре эксплуатации до +80°С.
Шкаф может быть универсальным - с обеспечением работоспособности при температуре от -50°С до +80°С.

Технические характеристики

Принцип работы Электрохимический, термомагнитный, термокондуктометрический, оптико-абсорбционный, термохимический, парамагнитный и др. (в зависимости от исполнения)
Способ отбора пробы Диффузионный (конвекционный), Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур -50...+80°С

Варианты исполнения

Пример комплектования КГО:

  • Пробоотборник с фильтром грубой очистки для установки в газоходе при температуре до 1500°С, допускает обратную продувку сжатым воздухом (автоматическая или ручная)  (длина погружной части по заказу).
  • Импульсная линия транспортирования пробы, обогреваемая или не обогреваемая, температура обогрева выше точки росы (длина по заказу).
  • Комплект пробоподготовки с целью исключения влияния влаги с автоматическим или ручным сливом конденсата, механических примесей агрессивных примесей, с принудительным отбором пробы с помощью побудителя расхода или эжектора  (за счет избыточного давления на входе).
  • Самого средства измерения (газоанализатора или газоанализаторов).

Пример комплектования КАО:

  • Анализаторы активности ионов (рН, рNa, рК, рХ, Eh, t°).
  • Анализатор кислорода в питательной воде.
  • Жесткомер.
  • Кондуктометр.
  • Устройства подготовки пробы УПП.
  • Стойки приборные СП.

Все системы технологического контроля индивидуальны, поэтому структура и комплектность оборудования подбирается специалистами на основании заполненных заказчиком опросных листов.
