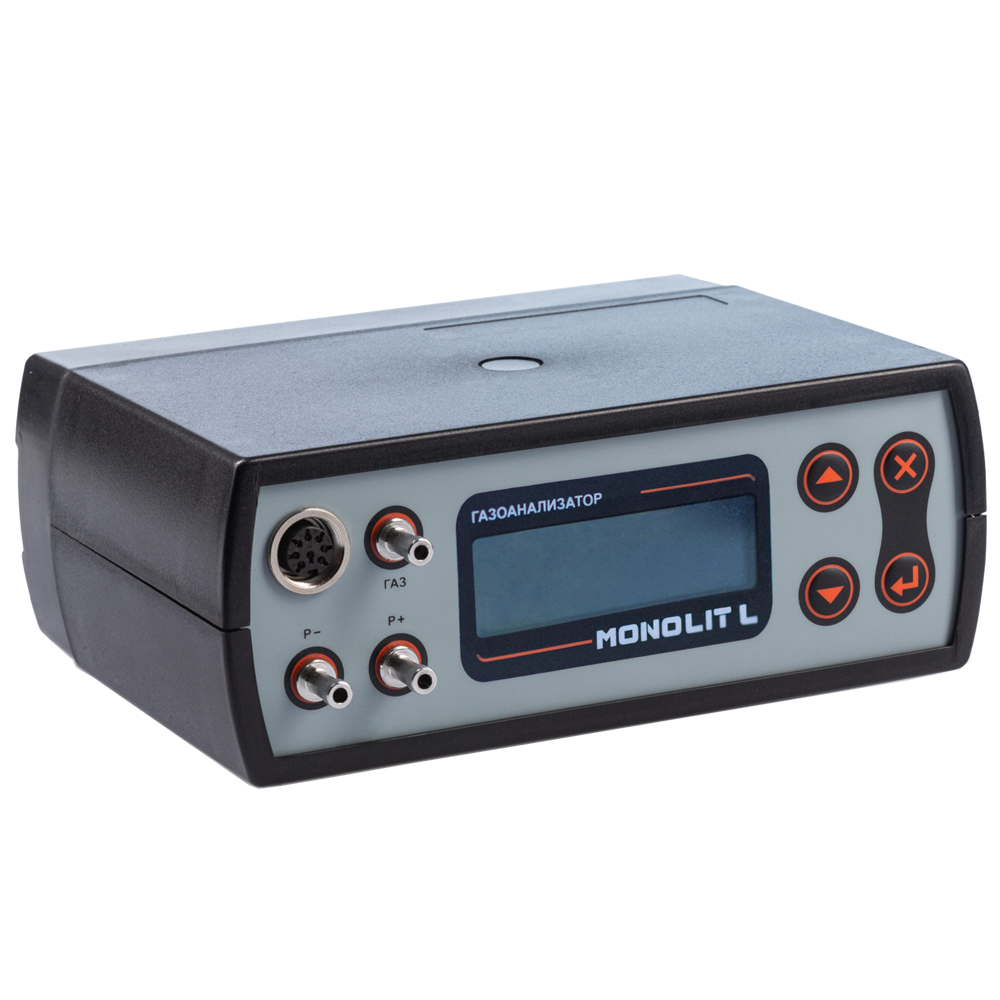

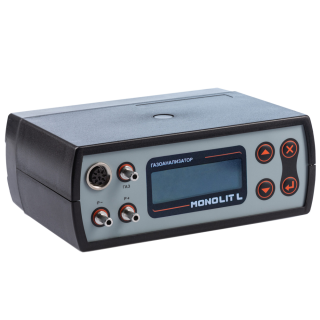

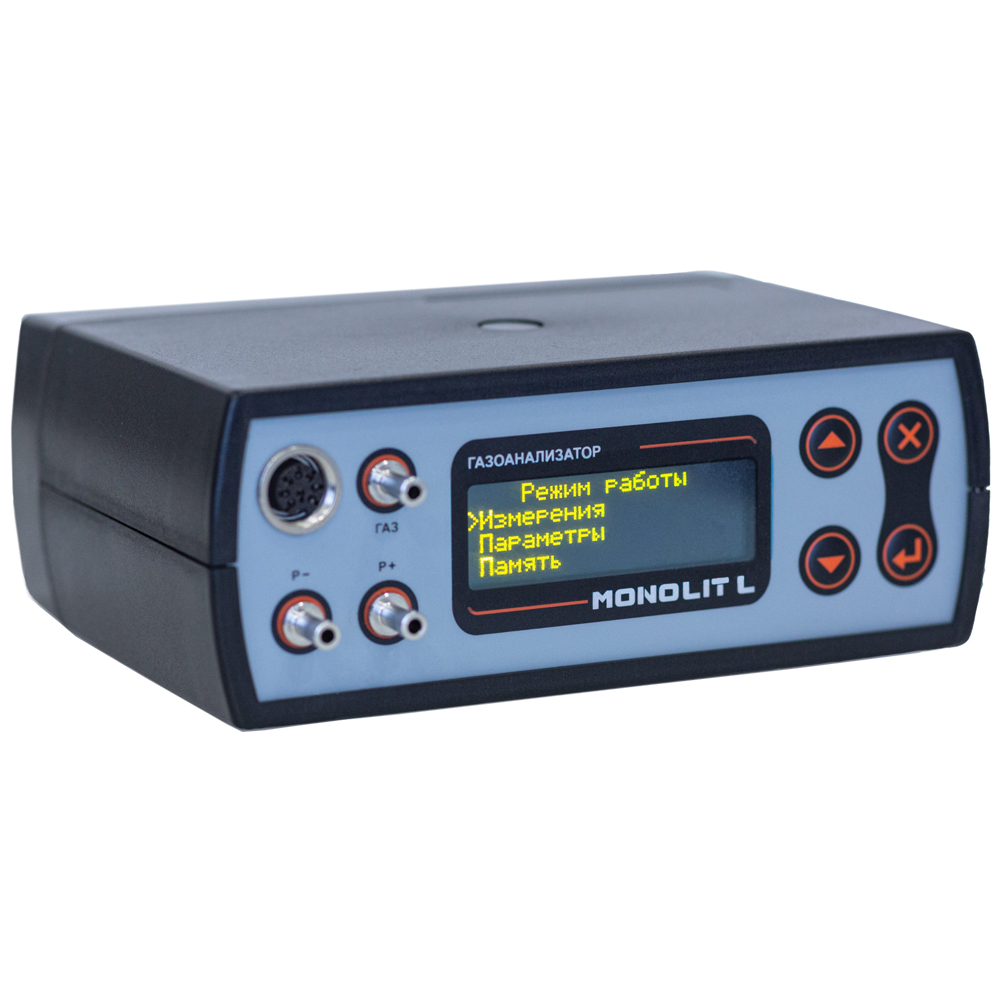

MONOLIT-L газосигнализаторы переносные многокомпонентные
Область применения: Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов
Тип: Переносной
Количество каналов: 8
Режим работы: Периодический
Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H5OH (этанол), C2H6 Этан, C3H6 Пропен (Пропилен), C3H6O (ацетон), C3H8 Пропан, C4H10 Бутан, C5H12 Пентан, C6H6 Бензол, C6H14 Гексан, C7H16 Гептан, C8H18 Октан, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Керосин, Сумма углеводородов, Топливо, Уайт-спирит
Количество контролируемых компонентов (одним прибором): 8
Маркировка взрывозащиты: 0ExiaIICT4GaX
Цена (без учета НДС): По запросу руб.
Описание
Переносные газосигнализаторы MONOLIT-L, в зависимости от исполнения, могут применяться для измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), суммы углеводородов (СН), аммиака (NH3) и диоксида углерода (СО2) в отходящих газах топливосжигающих установок; определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX); измерения температуры и избыточного давления (разрежения) газового потока в точке отбора пробы, а также индикации температуры окружающей среды; определения расчетным методом скорости газового потока и объемного расхода отходящих газов при работе с измерительным зондом — пневмометрической трубкой типа Пито или НИИОГАЗ; определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива; определения расчетным методом массового выброса загрязняющих веществ.
С помощью газоанализаторов MONOLIT-L можно осуществлять контроль стационарных паровых и водогрейных котельных установов, промышленных установок сжигания, стационарных газотурбинных установок (ГТУ), стационарных двигателей внутреннего сгорания. Переносные газосигнализаторы применяются в следующих областях: контроль промышленных выбросов топливосжигающих установок с целью определения массового выброса (г/с) или массовой концентрации (мг/м3) загрязняющих веществ (ЗВ) в целях экологического контроля; испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка кислорода при работе на разных видах топлива и разных нагрузках (составление режимных карт); испытания топочно-горелочных устройств с целью оптимизации режимов горения; испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.
Условия эксплуатации газоанализаторов:
- Диапазон температуры окружающей среды: модификации с индексом «Т» - от –50 до +45 °С; остальные модификации - от 0 до +45 °С.
- Диапазон атмосферного давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).
- Диапазон относительной влажности от 0 до 95 % при температуре 35°С.
Предельные значения параметров газового потока:
- температура - 800 оС (1000 оС с зондом спец. исполнения)
- давление на входе - 50 гПа (500 мм.вд.ст.);
- разрежение на входе - 50 гПа (500 мм.вд.ст.);
- скорость - 50 м/с.
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
|
абсолютная |
относительной |
||
|
Температура газового потока |
-20 … 1000 °C |
±2 °C (-20 — +100 °C) |
±2 % (100 — 1000 °C) |
|
Избыточное давление (разрежение) газового потока |
±(0-50) гПа |
±0,2 гПа (±(0-10) гПа) |
±2 % (±(10-50) гПа) |
|
Скорость газового потока |
4-50 м/с |
±2 м/с |
— |
⠀
|
Характеристики |
Значение |
|
Предел допускаемой вариации показаний по измерительным каналам, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности по газовым измерительным каналам от изменения температуры окружающего воздуха на каждые 10 oС от значения, при котором определялась основная погрешность, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности по газовым измерительным каналам от влияния изменения атмосферного давления, в пределах рабочих условий в долях от предела допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности по газовым измерительным каналам от изменения влагосодержания анализируемой газовой среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности |
±0,2 |
|
Предел допускаемого времени установления показаний по измерительным газовым каналам по уровню 0,9 (T0.9д), с |
30 |
|
Диапазон настройки порогов срабатывания сигнализации, объемная доля определяемого компонента, %: — по измерительному каналу «горючие газы» — по прочим измерительным каналам |
от 5 до 45 % НКПР от 5 до 95 % диапазона измерений |
|
Пределы допускаемой погрешности порогового устройства, в долях от предела допускаемой основной погрешности |
±0,2 |
|
Время срабатывания порогового устройства по измерительным каналам с, не более |
35 |
|
Время прогрева газоанализатора с, не более |
180 |
|
Мощность, потребляемая газоанализаторами при питании от сети В.А, не более |
500 |
|
Номинальное значение расхода анализируемой газовой смеси, дм3/мин |
1,0±0,2 |
|
Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, не менее, при температуре окружающей среды, ч: — не ниже 0 oC — не ниже минус 15 oC — не ниже минус 40 oC |
20 6 3 |
|
Средняя наработка на отказ, ч |
10 000 |
|
Средний срок службы (без учета срока службы сенсоров), лет |
8 |
Перечень всех определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов «MONOLIT L»:
|
Определяемый |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
|
|---|---|---|---|
|
абсолютной |
относительной |
||
|
Кислород (О2) |
От 0 до 25 % (об.) |
± 0,2 % (об.) |
|
|
Оксид углерода (CО) или или или или или или |
От 0 до 50 млн-1 От 50 до 500 млн-1 |
± 2,5 млн-1 — |
— ± 5 % |
|
От 0 до 100 млн-1 От 100 до 1000 млн-1 От 100 до 2000 млн-1 |
± 5 млн-1 — — |
— ± 5 % ± 5 % |
|
|
От 0 до 200 млн-1 От 200 до 5000 млн-1 |
± 10 млн-1 — |
— ± 5 % |
|
|
От 0 до 400 млн-1 От 400 до 10000 млн-1 |
± 20 млн-1 — |
— ± 5 % |
|
|
От 0 до 2000 млн-1 От 2000 до 20000 млн-1 |
± 100 млн-1 — |
— ± 5 % |
|
|
От 0 до 5000 млн-1 От 5000 до 50000 млн-1 |
± 150 млн-1 — |
— ± 3 % |
|
|
От 0 до 0,5 % (об.) От 0,5 до 10 % (об.) |
± 0,015 % (об.) — |
— ± 3 % |
|
|
Оксид азота (NO) или или |
От 0 до 100 млн-1 От 100 до 300 млн-1 |
± 5 млн-1 |
— ± 5 % |
|
От 0 до 150 млн-1 От 150 до 1000 млн-1 От 150 до 2000 млн-1 От 150 до 3500 млн-1 |
± 7,5 млн-1 — — — |
— ± 5 % ± 5 % ± 5 % |
|
|
От 0 до 500 млн-1 От 500 до 5000 млн-1 |
± 25 млн-1 — |
— ± 5 % |
|
|
Диоксид азота (NO2) |
От 0 до 100 млн-1 От 100 до 200 млн-1 От 100 до 500 млн-1 От 100 до 1000 млн-1 |
± 5 млн-1 — — — |
— — — ± 5 % |
|
Сумма оксидов азота (NOх) в пересчете на NO2 |
не нормированы (определение по расчету) |
||
|
Сернистый ангидрид (SO2) или |
От 0 до 100 млн-1 От 100 до 300 млн-1 |
± 5 млн-1 — |
— ± 5 % |
|
От 0 до 200 млн-1 От 200 до 2000 млн-1 От 200 до 5000 млн-1 От 5000 до 10000 млн-1 |
± 10 млн-1 — |
— ± 5 % ± 5 % ± 8 % |
|
|
Диоксид углерода (CO2) |
От 0 до 0,5 % (об.) От 0,5 до 20 % (об.) От 0,5 до 50 % (об.) От 0,5 до 100 % (об.) |
± 0,05 % (об.) — — — |
— ± (0,5 + 0,02Сизм) ± (0,5 + 0,02Сизм) ± (0,5 + 0,02Сизм) |
|
не нормированы (определение по расчету) |
|||
|
Углеводороды (СH)* |
От 0 до 0,5 % (об.) От 0,5 до 5 % (об.) От 0,5 до 20 % (об.) От 0,5 до 100 % (об.) |
± 0,05 % (об.) — — — |
— ± (0,5 + 0,02Сизм) ± (0,5 + 0,02Сизм) ± (0,5 + 0,02Сизм) |
|
Сероводород (H2S) |
От 0 до 100 млн-1 |
± 5 млн-1 |
|
|
От 100 до 500 млн-1 |
± 5 % |
||
|
От 500 до 5000 млн-1 |
± 15 % |
||
|
Аммиак (NH3) |
От 0 до 200 млн-1 От 200 до 1000 млн-1 |
± 20 млн-1 |
— ± 10 % |
|
От 200 до 2000 млн-1 |
± 20 % |
||
Технические характеристики
| Диапазон рабочих температур | -10...+45°С (в исполнении «Т» от -50 до +45 °С) |
| Исполнение по степени защиты | IP20, IP54 |
| Питание | = 8,4 В, = 9 В, ~ 220 В |
| Габариты | не более 200x140x76 мм |
| Вес | не более 2 кг |
Варианты исполнения
Градуировка канала СН на один из (CH4, C3H8, C6H14, C2H6, C4H10, C5H12, C2H4, CH3OH, C7H16, C3H6, C2H5OH, C6H6, (CH3)2CO, C8H18, C9H22, пары нефтепродуктов ( бензин по ГОСТ Р 51313-99, топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем при заказе.
Метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СO2 и зависят от того, какой тип датчика используется . В случае, если в приборе отсутствует датчик СО2, характеристики по каналу диоксида углерода не нормируются, так как определение диоксида углерода проводится в данном случае расчетным методом.
Метрологические характеристики, указанные для канала СН зависят от того, какой тип датчика используется.

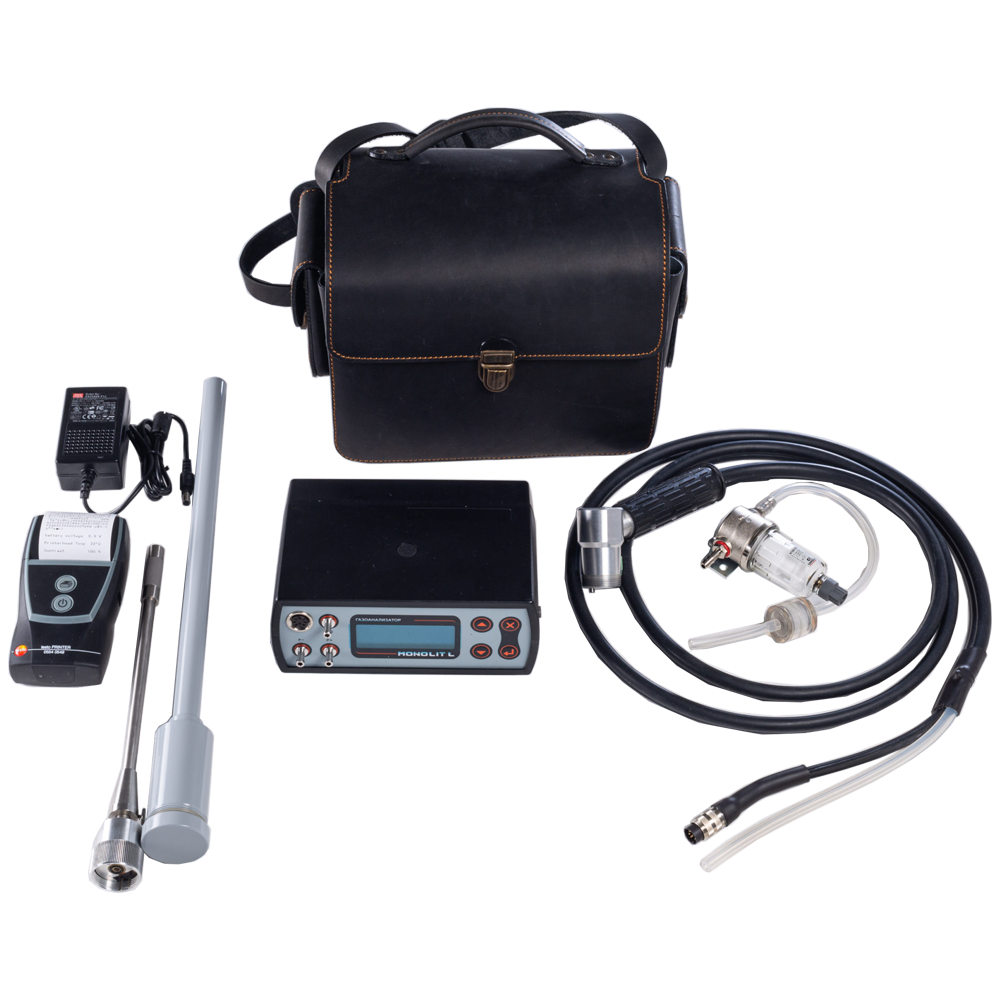

Стандартный комплект поставки
- Газоанализатор MONOLIT-L.
- Сумка для транспортировки.
- Чехол для переноски прибора.
- Зарядное устройство.
- Ручка пробоотборного зонда , длина 2,5 м.
- Трубка пробоотборного зонда, длина 0,75 м.
- Влагоотделитель.
- Внешний фильтр очистки пробы.
- Комплект документации.
