СГГ-21 газосигнализатор паров нефти и нефтепродуктов портативный

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: Бензин, Дизельное топливо, Керосин, Сумма горючих газов, Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 5

Маркировка взрывозащиты: 1ExibIICT4

Цена (без учета НДС): По запросу руб.

Описание

Газосигнализатор СГГ-21 предназначен для непрерывного автоматического измерения концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, и сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Сигнализатор СГГ-21 внесен в Государственный реестр средств измерений. Межповерочный интервал – 12  месяцев.

Портативный сигнализатор СГГ-21 применяется на объектах по добыче, переработке, транспортировке и хранении нефти и нефтепродуктов. Может использоваться во взрывоопасной среде, имеет вид взрывозащиты «искробезопасная электрическая цепь» с маркировкой 1Ex ib IIС T4 Gb Х.

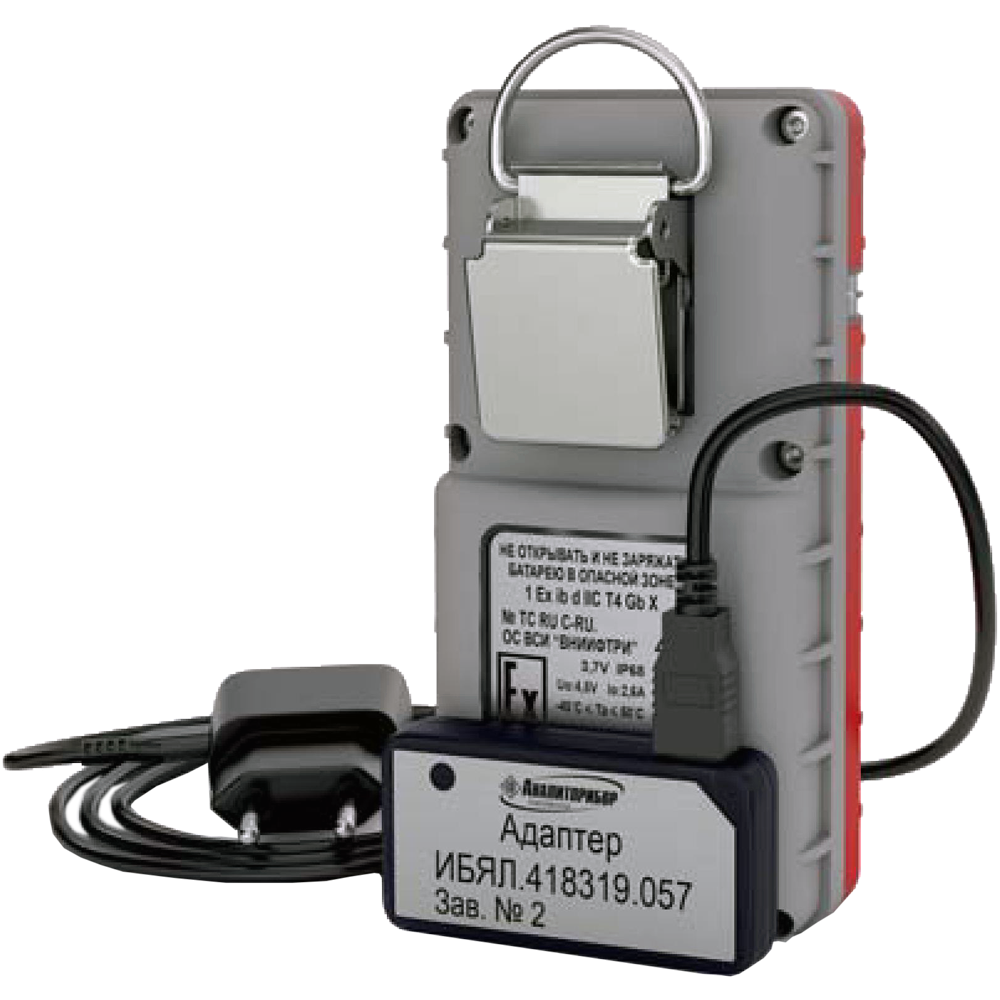

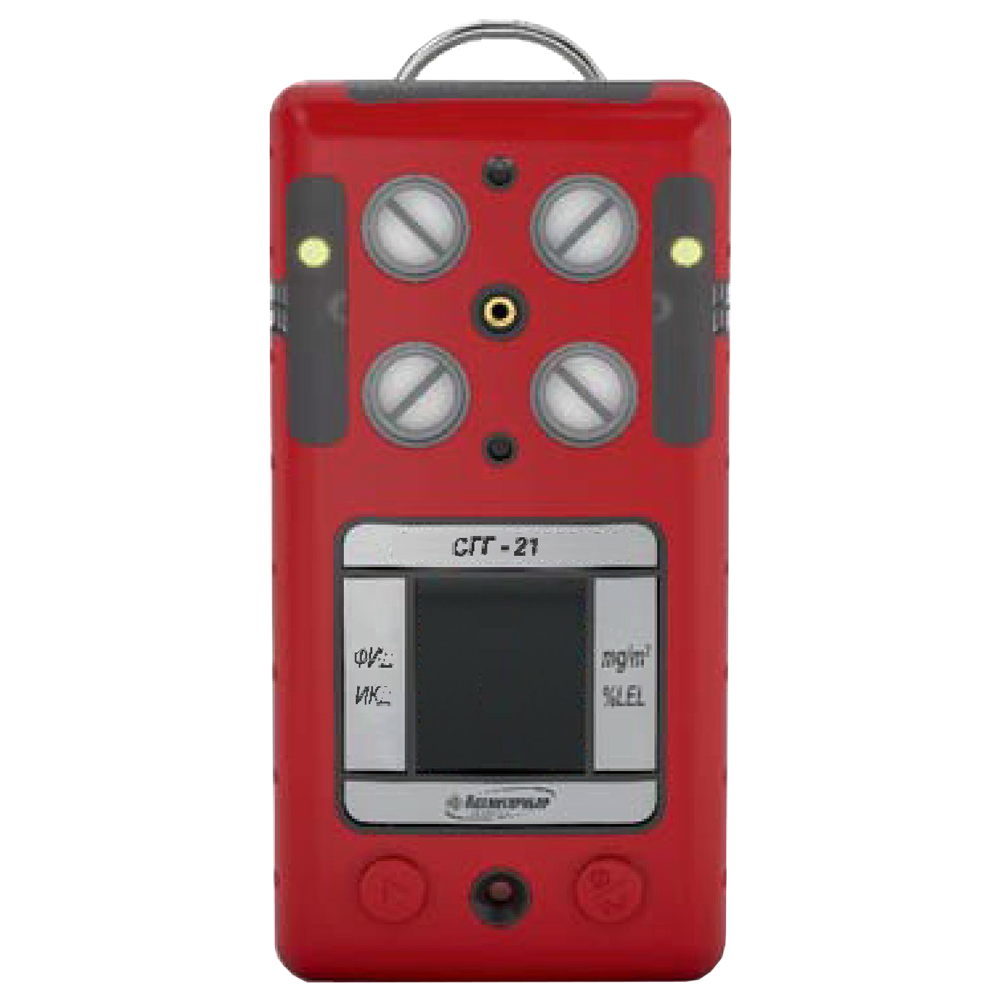

Конструктивно прибор состоит из прямоугольного поликарбонатового корпуса, покрытого токопроводящим материалом. В корпусе размещены: блок аккумуляторный, фотоионизационный и инфракрасный датчики, платы с электронными компонентами. На поверхности сигнализатора имеются окна датчиков и звукового излучателя, кнопки управления режимами работы, табло (графический индикатор), зажим (клипса). Газосигнализатор СГГ-21 имеет цифровой канал связи USB для обмена с внешним устройством. Для крепления к одежде СГГ-21 оборудован зажимом шириной 20 мм.

Конструкция сигнализатора обеспечивает возможность самостоятельной замены неисправного датчика (ИКД или ФИД) и аккумуляторного блока.

Функциональные возможности:

  • Измерения по двум каналам:
    • по фотоионизационному (ФИД) измерительному каналу – массовой концентрации вредных веществ – паров нефти и нефтепродуктов, диапазон – 0…3500 мг/м3;
    • по инфракрасному (ИК) измерительному каналу – довзрывоопасных концентраций горючих газов и паров нефти и нефтепродуктов, диапазон – 0…50%НКПР.
  • Световая (красного цвета свечения), звуковая и вибрационная сигнализации о достижении пороговых значений.
  • Индикация на табло:
    • условного наименования сигнализатора;
    • заводского порядкового номера;
    • идентификационных данных ВПО – номер версии и цифровой идентификатор;
    • выбранный определяемый компонент;
    • установленные значения «ПОРОГ1», «ПОРОГ2», «ПОРОГ3»;
    • единица измерения для уставок сигнализации «ПОРОГ2» и «ПОРОГ3»;
    • индикация режима ИЗМЕРЕНИЯ;
    • режим автокорректировки нуля при включении сигнализатора;
    • режим работы табло;
    • период корректировки показаний сигнализатора по ПГС;
    • режим отключения сигнализации «ПОРОГ1».
  • Самодиагностика технического состояния при включении и непрерывно во время работы с автоматическим переходом при обнаружении отказа отдельных узлов в специальный режим НЕИСПРАВНОСТЬ.
  • Функция архивирования.
  • Связь и обмен данными с внешними устройствами через интерфейс USB-2.0.
  • Специальный режим СЕРВИС для установка параметров сигнализатора СГГ-21.
  • Функция автоматической корректировки нулевых показаний при включении.
  • Сброс к заводским настройкам.
  • Автономное питание до 20 часов при температуре воздуха +20°С и 14 часов при -40°С.

Технические характеристики

Принцип работы Фотоионизационный, оптико-абсорбционный
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Выходные сигналы USB
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP68
Питание = 3,05...4,50 В
Габариты 31х61х121 мм
Вес 0,250 кг

Стандартный комплект поставки

  • СГГ-21 газосигнализатор паров нефти и нефтепродуктов портативный.
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.
  • Комплект ЗИП.
