ДДК газоанализаторы стационарные взрывозащищенные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H6 Пропен (Пропилен), C3H8 Пропан, C4H10 Бутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C6H14 Гексан, CH4 Метан, Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBT4

Цена (без учета НДС): По запросу руб.

Описание

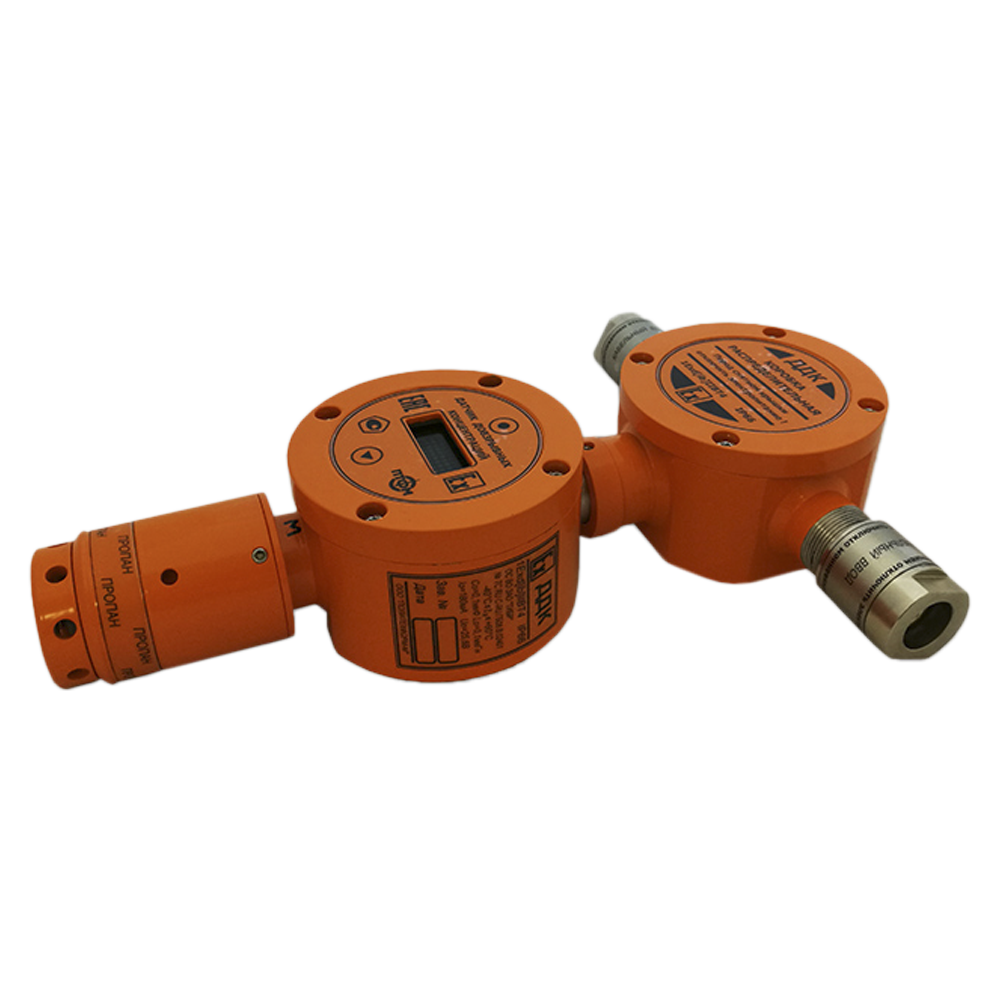

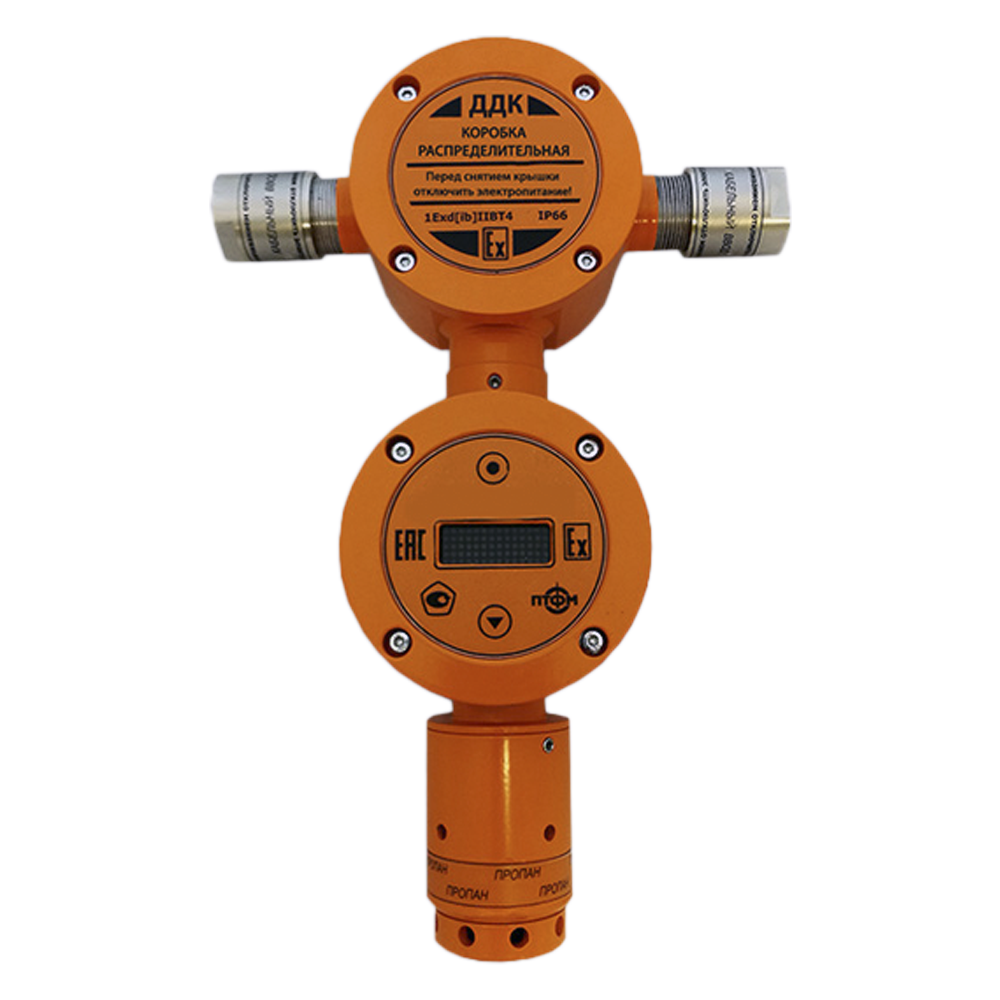

Газоанализаторы ДДК представляют собой стационарные одноканальные приборы непрерывного действия.

Датчики ДДК предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны, а также сигнализации о достижении измеряемой величиной заданных пороговых значений.

Газоанализаторы ДДК внесены в государственный реестр средств измерений РФ.

Функциональные возможности газоанализаторов ДДК:

  • Измерение концентраций горючих газов и паров в воздухе взрывоопасных зон.
  • Отображение информации об измерениях на индикаторе датчика (значение, размерность).
  • Формирование аналогового и цифрового сигналов для передачи по аналоговой и цифровой линиям связи в аналитическую систему для совместного использования с различными блоками управления.
  • Самодиагностика с отображением кода ошибки на индикаторе датчика и передача её на внешние устройства.
  • Приём и хранение установочных параметров детектируемых газов и паров в энергонезависимой памяти.
  • Работа, как в автономном режиме, так и в составе измерительных систем с выводом информации на блок управления.
  • Сигнализация при достижении установленных пороговых значений.

Принцип действия датчиков довзрывных концентраций ДДК – оптико-абсорбционный, основанный на избирательном поглощении инфракрасного излучения молекулами углеводородов в диапазоне длин волн от 3,3 до 3,5 мкм.

Технические характеристики газоанализаторов ДДК

Диапазон измерений, % НКПР

0-50

Диапазон показаний % НКПР

100

Пределы допускаемой погрешности в рабочих условиях эксплуатации, % НКПР

±18

Пределы допускаемой основной погрешности в нормальных условиях эксплуатации, % НКПР

±5

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на каждые 10°С от температуры, при которой была определена основная погрешность, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемой вариации показаний датчика, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения показаний датчика за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний Т90, с, не более

30

Способ забора пробы

диффузионный

Режим работы

непрерывный

Время работы без корректировки показаний, месяцев, не более

12

Время прогрева, мин, не более

15

Электрическое сопротивление изоляции контактов датчика, выходных контактов реле и контактов интерфейса RS-485 относительно контактов подключения электропитания, МОм, не менее

20

Сопротивление нагрузки в аналоговой цепи, Ом, не более

500

Скорость в бодах (чётн, 8 бит, 1 -стоп бит), полудуплекс, бит/с

19200

Потребляемая мощность, Вт, не более

3

Напряжение электропитания постоянного тока, В

от 18 до 30

Электрический ток, потребляемый датчиком при напряжении 24 В, мА, не более

80

Гальваническая развязка по питанию, В, не менее

500

Режимы релейной сигнализации

«Порог 1»

«Порог 2»

 «Сбой»

Выходные сигналы

аналоговый 4-20 мА и цифровой RS-485

Степень защиты оболочки

IP66

Маркировка взрывозащиты

1Exd[ib]IIBT4

Условия эксплуатации:

 - температура окружающей среды, °С

-40…+60

 - относительная  влажность (при температуре +25°С), %

до 98

 - атмосферное давление, кПа

от 84 до 106

Габаритные размеры датчика (ДхШхВ), мм, не более

221х65х321

Масса, кг, не более,

 - исполнение 1

 - исполнение 2

3,2

7,5

Межповерочный интервал, мес

12

Гарантийный срок эксплуатации, мес

12

Варианты исполнения

Газоанализаторы ДДК выпускаются в двух исполнениях, отличающихся материалом корпуса:

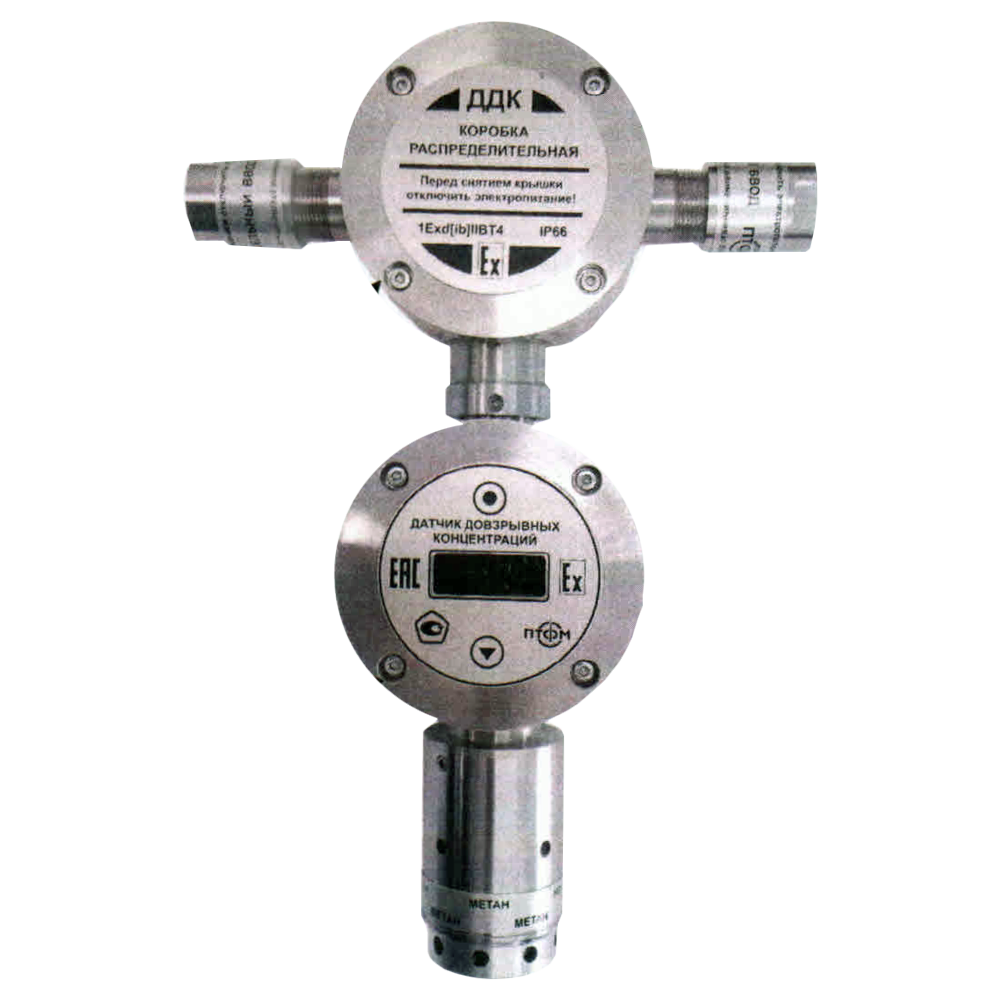

  • ДДК исполнение 1 - корпус из алюминиевого сплава;
  • ДДК исполнение 2 - корпус из нержавеющей стали.

Стандартный комплект поставки

  • ДДК газоанализатор стационарный (исполнение согласно заказу).
  • Руководство по эксплуатации.
  • Магнитный ключ.
  • Комплект монтажных частей.
